Изделия из прессованного нитрида бора

Прессованный нитрид бора — что это за материал

Прессованный (горячепрессованный) нитрид бора — техническая керамика на основе гексагональной модификации нитрида бора (h-BN, формула BN). По кристаллической структуре h-BN аналогичен графиту: слоистая гексагональная решётка, где чередуются атомы бора и азота. Именно поэтому материал часто называют «белым графитом» — он белого цвета, мягкий, самосмазывающийся, но при этом является электрическим изолятором, а не проводником. Это ключевое отличие от графита, определяющее целый класс применений, недоступных углеродным материалам.

Горячее прессование — основной промышленный способ получения плотных заготовок из h-BN. Порошок нитрида бора помещают в пресс-форму и спекают при температурах 1800–2100 °C и давлении до 14 МПа (2000 psi). В результате получается плотный, низкопористый материал белого цвета, готовый к механической обработке без дополнительного обжига.

Физико-химические свойства прессованного h-BN

Горячепрессованный нитрид бора — анизотропный материал. Пластинчатые кристаллы h-BN ориентируются перпендикулярно направлению прессования, поэтому свойства существенно различаются в двух направлениях. Это необходимо учитывать при проектировании изделий: от ориентации заготовки зависят прочность, теплопроводность и коэффициент теплового расширения готовой детали.

Механические и теплофизические свойства

Свойство	Единица	Параллельно оси прессования	Перпендикулярно оси прессования
Плотность	г/см³	1,9–2,1	1,9–2,1
Пористость	%	3–15	3–15
Предел прочности при изгибе	МПа	14–76	21–113
Предел прочности при сжатии	МПа	18–143	23–186
Модуль упругости	ГПа	14–47	до 75
Твёрдость (Кнуп)	кг/мм²	3–24	3–24
Теплопроводность	Вт/(м·К)	27–71	31–121
КТР	×10⁻⁶ 1/°C	0,6–11,9	−0,46 … 3,1
Удельная теплоёмкость	Дж/(кг·К)	1470–1610	—

Значительный разброс значений в таблице обусловлен типом связующего, содержанием примесей и режимами прессования. Материалы с оксидом бора (B₂O₃) в качестве связки имеют более высокую прочность, но ограничены по рабочей температуре (~1200 °C) и склонны к поглощению влаги. Марки на основе бората кальция — влагостойкие, рабочая температура до ~1150 °C. Бессвязочные (чистый h-BN, диффузионное спекание) — наиболее термостойки (до 2000 °C в вакууме/инертной среде), но обладают наименьшей механической прочностью.

Электрические свойства

Свойство	Единица	Параллельно оси прессования	Перпендикулярно оси прессования
Диэлектрическая прочность	кВ/мм	67–95	79–80
Диэлектрическая проницаемость (8,8 ГГц)	—	4,0–4,6	4,0–4,2
Тангенс диэлектрических потерь (8,8 ГГц)	—	0,0012–0,0017	0,0003–0,0007
Удельное объёмное сопротивление	Ом·см	>1014	>1014–1015

Сочетание высокой теплопроводности с электроизоляционными свойствами — уникальная особенность прессованного h-BN. Большинство хороших теплопроводников (медь, алюминий, графит) являются электрическими проводниками. Нитрид бора — одно из немногих исключений: он эффективно отводит тепло и при этом остаётся диэлектриком при температурах до 2000 °C.

Химическая стойкость

Прессованный h-BN химически инертен в широком диапазоне сред:

Среда	Поведение
Расплавы металлов (Al, Cu, Sn, Au, Ti, Zn и др.)	Не смачивается, не взаимодействует
Расплавы стёкол и шлаков	Не смачивается
Кислоты (HCl, H₂SO₄, HNO₃)	Устойчив при нормальных условиях
Щёлочи (NaOH, KOH)	Разрушается в горячих концентрированных растворах
Кислород (воздух)	Окисление начинается при ~900 °C
Инертные газы (Ar, N₂, He)	Стабилен до ~2800 °C
Вакуум	Стабилен до 2000 °C; не размягчается
Углерод, графит	Не взаимодействует до ~2000 °C
Тугоплавкие металлы (W, Mo, Ta)	Не взаимодействует до ~2000 °C

Несмачиваемость расплавами металлов — одно из ключевых эксплуатационных преимуществ. Изделия из h-BN не «прикипают» к расплаву, что принципиально упрощает обслуживание и увеличивает ресурс оснастки в литейных и металлургических процессах.

Области применения изделий из прессованного нитрида бора

Металлургия и литьё

Тигли, разливочные стаканы, направляющие втулки, литниковые кольца и разделительные вставки для горизонтального и вертикального непрерывного литья цветных металлов. Несмачиваемость расплавами алюминия, меди, цинка и их сплавов предотвращает налипание металла на стенки оснастки и обеспечивает чистоту отливки. Периодичность очистки изделий из h-BN в несколько раз ниже, чем у оксидной керамики.

Плазменная техника

Завихрители, изоляторы, сопловые вставки и направляющие втулки для плазмотронов — как для резки и сварки металлов, так и для плазменного напыления покрытий. В этих деталях h-BN выполняет одновременно три функции: электрическую изоляцию между электродом и соплом, формирование газового потока и теплоотвод. Обрабатываемость материала позволяет получать завихрители со сложным профилем винтовых канавок.

Вакуумное и печное оборудование

Подставки, экраны, опоры, направляющие и изоляторы для высокотемпературных печей с вакуумной или инертной атмосферой. При температурах выше 530 °C прессованный h-BN является одним из наиболее теплопроводных изоляторов среди керамических материалов. В вакууме до 2000 °C он не размягчается и не теряет диэлектрических свойств.

Полупроводниковая промышленность

Тигли для выращивания монокристаллов, подложки для CVD-процессов (химического осаждения из газовой фазы), источники бора для легирования кремниевых пластин. Высокая чистота бессвязочных марок h-BN и отсутствие взаимодействия с кремнием обеспечивают необходимый уровень чистоты полупроводниковых процессов.

Электротехника и электроника

Изоляционные и теплоотводящие подложки, каркасы катушек, прокладки конденсаторов, корпуса и окна вывода энергии электровакуумных приборов. Низкие диэлектрические потери на частотах до десятков ГГц делают h-BN пригодным для СВЧ-техники — материал радиопрозрачен.

Высокотемпературная смазка и антипригарные покрытия

Слоистая структура h-BN обеспечивает коэффициент трения 0,15–0,7 в широком диапазоне температур. В отличие от графита, смазывающие свойства h-BN не зависят от наличия влаги — он работает в вакууме и сухих атмосферах. Изделия из h-BN используются как контактные элементы с низким трением в высокотемпературной оснастке.

Подробные сведения о свойствах порошкового нитрида бора и его модификациях — на странице нитрид бора гексагональный.

Типы связки и выбор марки для конкретного применения

Свойства готового изделия определяются не только чистотой порошка h-BN, но и типом связующего вещества, использованного при горячем прессовании. Выбор марки — первый вопрос, который необходимо решить при проектировании детали.

Тип связки	Макс. рабочая температура	Прочность при изгибе	Особенности	Типичные применения
Оксид бора (B₂O₃)	~1200 °C (инертная среда)	76–113 МПа	Наибольшая прочность и плотность. Поглощает влагу — возможно разбухание и деградация свойств при длительном хранении на воздухе	Тигли, оснастка для литья, изоляторы
Борат кальция	~1150 °C (инертная среда)	43–60 МПа	Влагостоек. Менее прочен, но стабилен при длительном хранении	Детали плазмотронов, оснастка, работающая во влажной среде
Бессвязочный (диффузионное спекание)	до 2000 °C (вакуум, инертная среда)	14–21 МПа	Максимальная чистота и термостойкость. Наименьшая механическая прочность. Не смачивается практически всеми расплавами	Тигли для высокочистых расплавов, подложки для полупроводниковых процессов, высокотемпературные печные элементы

При заказе заготовки необходимо указывать рабочие условия (температура, среда, контакт с расплавом), чтобы подобрать материал с подходящей связкой. Использование марки с B₂O₃-связкой во влажной среде приведёт к преждевременному разрушению, а бессвязочный h-BN может оказаться недостаточно прочным для несиловых, но вибронагруженных деталей.

Формы поставки заготовок

Заготовки из прессованного h-BN поставляются в нескольких основных формах:

Форма заготовки	Типичные размеры	Назначение
Стержень (пруток) круглого сечения	Диаметр 10–100 мм, длина до 300 мм	Завихрители, изоляторные втулки, направляющие, уплотнительные кольца
Диск (шайба)	Диаметр до 300 мм, толщина 5–50 мм	Подложки, экраны, изоляционные прокладки
Пластина (плита)	До 490×490 мм, толщина до 100 мм	Крупногабаритные детали печной оснастки, экраны, основания
Блок (заготовка прямоугольного сечения)	До 490×490×410 мм	Изготовление деталей сложной формы методом мехобработки
Труба (втулка)	По чертежу заказчика	Защитные трубки термопар, разливочные стаканы, втулки

Заготовки поставляются в состоянии «после прессования» и готовы к механической обработке без дополнительного обжига или термообработки.

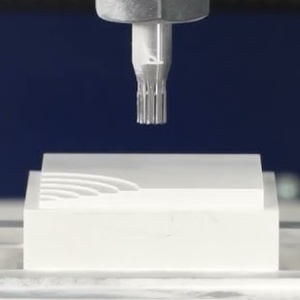

Механическая обработка прессованного нитрида бора

Обрабатываемость — одно из главных практических преимуществ h-BN перед другой технической керамикой (Al₂O₃, SiC, Si₃N₄). По твёрдости (2–4 по Моосу) материал сопоставим с мелом или тальком и значительно мягче конструкционного графита. Обработка выполняется на стандартном металлорежущем оборудовании: токарных и фрезерных станках (как универсальных, так и с ЧПУ).

Практические особенности обработки

Параметр	Рекомендации
Инструмент	Стандартный твердосплавный (ВК6, ВК8 и аналоги). Алмазный не требуется. Материал не абразивен — износ инструмента минимален
Режимы резания	Умеренные скорости подачи. Без ударных нагрузок — материал хрупкий (керамика). Рекомендуется плавный врез
Охлаждение	Сухая обработка (без СОЖ). Марки с B₂O₃-связкой поглощают влагу — контакт с водой недопустим
Достижимая точность	До 0,01 мм. Материал хорошо держит размер, не «уводит» инструмент
Шероховатость поверхности	Высокое качество поверхности достижимо без шлифовки
Пылеудаление	Порошок h-BN нетоксичен, но мелкодисперсная пыль требует вытяжки для сохранения чистоты оборудования
Анизотропия	Прочность на изгиб перпендикулярно оси прессования выше, чем параллельно. Это учитывается при выборе ориентации заготовки

Основное ограничение при обработке — хрупкость материала. Тонкие стенки и острые кромки склонны к сколам. На выходе сверла или фрезы из материала рекомендуется снижать подачу. Для тонкостенных деталей (менее 1–2 мм) может потребоваться поддерживающая оправка.

Сравнение прессованного h-BN с другими керамическими и углеродными материалами

Критерий	Прессованный h-BN	Графит конструкционный	Оксид алюминия (Al₂O₃)
Электропроводность	Диэлектрик (>1014 Ом·см)	Проводник	Диэлектрик
Обрабатываемость	Стандартный твердосплавный инструмент, высокая точность	Стандартный инструмент, абразивная пыль	Только алмазный инструмент, шлифовка
Смачиваемость расплавами	Не смачивается большинством металлов	Смачивается расплавами Fe, Ni и др. (растворение углерода)	Смачивается некоторыми расплавами, адгезия
Макс. рабочая температура (вакуум)	До 2000 °C	До 3000 °C (возгонка)	~1700 °C
Стойкость на воздухе	До ~900 °C	До ~450 °C (окисление)	До ~1700 °C
Теплопроводность	27–121 Вт/(м·К)	50–150 Вт/(м·К)	25–35 Вт/(м·К)
Самосмазывание	Да, в том числе в вакууме	Да, но теряется в вакууме	Нет

Прессованный h-BN занимает нишу между графитом и оксидной керамикой: он сочетает обрабатываемость и самосмазывание графита с электроизоляционными свойствами керамики. Там, где графит неприменим из-за электропроводности или растворимости в расплавах, а оксидная керамика — из-за хрупкости и сложности обработки, прессованный h-BN является единственным практически пригодным материалом.

Хранение заготовок из прессованного h-BN

Марки с оксидборатной связкой (B₂O₃) гигроскопичны. Поглощённая влага вызывает разбухание и деградацию механических свойств. Заготовки таких марок хранят в герметичной упаковке в сухом помещении. Перед использованием рекомендуется контрольное взвешивание: увеличение массы свидетельствует о поглощении влаги.

Марки с кальцийборатной связкой и бессвязочные — влагостойкие, особых условий хранения не требуют. Достаточно защиты от механических повреждений (материал хрупкий).

Заготовки и изделия из нитрида бора — условия поставки

Заготовки из прессованного нитрида бора поставляются в стандартных и нестандартных размерах — стержни, диски, пластины, блоки. Изделия сложной геометрии изготавливаются по чертежам заказчика на токарном и фрезерном оборудовании. Информация о кубическом нитриде бора (абразивная модификация) размещена в отдельном разделе каталога.
