Лазерный спектральный анализ металлов

Что такое лазерно-искровая эмиссионная спектрометрия (ЛИЭС)

Лазерно-искровая эмиссионная спектрометрия (ЛИЭС, англ. LIBS — Laser-Induced Breakdown Spectroscopy) — метод атомно-эмиссионного спектрального анализа, в котором для абляции (испарения) материала образца и возбуждения спектра используется сфокусированное импульсное лазерное излучение. В англоязычной литературе также встречается обозначение LIPS (Laser-Induced Plasma Spectroscopy).

ЛИЭС относится к семейству оптико-эмиссионных методов — физический принцип регистрации спектра тот же, что в классических искровых спектрометрах: возбуждённые атомы излучают фотоны с характерными длинами волн. Отличие — в источнике возбуждения: вместо электрического разряда используется лазерный импульс, формирующий микроплазму непосредственно на поверхности пробы. Это даёт ЛИЭС ряд уникальных свойств, недоступных другим методам спектрального анализа.

Физический принцип метода LIBS

Процесс анализа протекает в три последовательные стадии.

Лазерная абляция

Импульсный лазер (как правило, твердотельный Nd:YAG с длиной волны 1064 нм) генерирует короткий импульс длительностью от единиц до десятков наносекунд. Лазерный луч фокусируется оптической системой в пятно диаметром около 50 мкм на поверхности образца. Плотность мощности в фокальной точке достигает 10⁹–10¹⁰ Вт/см², что вызывает мгновенное испарение нескольких микрограммов вещества с образованием облака высокотемпературной плазмы.

Формирование плазмы и эмиссия

В образовавшейся плазме с температурой порядка 10 000–20 000 К атомы и ионы находятся в возбуждённом состоянии. По мере охлаждения плазмы (в течение микросекунд) электроны рекомбинируют с ионами и переходят на более низкие энергетические уровни, излучая фотоны с характерными для каждого элемента длинами волн. Совокупность этих излучений образует эмиссионный спектр пробы.

Регистрация и обработка спектра

Излучение плазмы собирается оптоволокном или линзовой системой и передаётся на спектрометр (как правило, полихроматор с ПЗС- или КМОП-детектором). Рабочий спектральный диапазон — от 185 до 930 нм, что охватывает ультрафиолетовую, видимую и ближнюю инфракрасную области. Программное обеспечение идентифицирует спектральные линии элементов по длине волны и вычисляет концентрации по их интенсивности с использованием градуировочных характеристик.

Разновидности ЛИЭС-спектрометров

Классические LIBS (однолазерные)

Один лазерный импульс одновременно выполняет обе функции: абляцию и возбуждение спектра. Это наиболее распространённая схема в портативных и настольных приборах. Простота конструкции сочетается с достаточной для экспресс-анализа чувствительностью. Типичная относительная погрешность — 5–15 %. Пределы обнаружения для большинства элементов — на уровне 10⁻³ % (10 ppm).

Комбинированные лазерно-искровые спектрометры

В этой схеме функции абляции и возбуждения разделены между двумя источниками. Лазерный импульс осуществляет только абляцию — извлечение вещества из пробы, а возбуждение спектра выполняет электрический искровой разряд в газовой среде. Комбинированный подход существенно улучшает пределы обнаружения (до 10⁻⁵ % — 0,1 ppm для ряда элементов) и снижает случайную погрешность по сравнению с классическим LIBS. Такие спектрометры применяются в лабораторных условиях для анализа широчайшего круга материалов — от металлов и сплавов до стёкол, керамик, пластмасс и геологических проб.

Двухимпульсные LIBS (Double-Pulse LIBS)

Для снижения пределов обнаружения в некоторых лабораторных установках используют два последовательных лазерных импульса. Первый импульс формирует плазму и подготавливает среду, второй — дополнительно возбуждает атомы, увеличивая интенсивность аналитического сигнала. Двухимпульсная схема позволяет улучшить чувствительность в 5–10 раз по сравнению с однолазерным вариантом.

Конструктивные исполнения оборудования

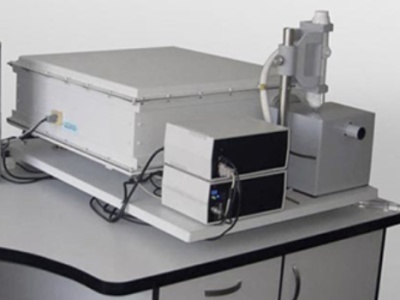

Стационарные лабораторные системы

Настольные и стационарные ЛИЭС-спектрометры представляют собой комплексы из лазерного блока, оптической системы фокусировки, камеры образца, спектрографа и системы обработки данных. Лабораторные установки оснащаются высокоразрешающими спектрографами (разрешение до 0,007–0,01 нм в УФ-диапазоне), моторизированными предметными столиками для сканирования поверхности и вакуумными или аргоновыми камерами. Применяются для исследовательских работ, послойного анализа, микроанализа неоднородных образцов, анализа токонепроводящих материалов.

Мобильные и портативные ЛИЭС-спектрометры

Компактные приборы массой 2–5 кг для полевого анализа. Используют маломощные DPSS-лазеры (диодно-накачиваемые твердотельные) с энергией импульса 5–6 мДж и частотой до 50 Гц. Работают от аккумулятора. Спектральный диапазон — от 177–190 до 625–950 нм в зависимости от модели. Для определения углерода в сталях ряд приборов оснащается системой продувки аргоном (встроенный миниатюрный баллон). Основное назначение — экспресс-сортировка, входной контроль, обследование металлоконструкций.

Какие элементы определяет ЛИЭС

Принципиальное преимущество ЛИЭС перед рентгенофлуоресцентным анализом (РФА) — способность определять лёгкие элементы, включая углерод, литий, бериллий, бор, натрий, магний, кремний и алюминий. При использовании расширенного спектрального диапазона (от 185 нм) с аргоновой продувкой доступны также водород, азот и кислород.

Элемент	Определение методом ЛИЭС	Примечания
Углерод (C)	Да	Ключевое преимущество ЛИЭС. На портативных приборах — с аргоновой продувкой; на лабораторных — в вакууме или аргоне. Линия C I 193,09 нм
Литий (Li), бериллий (Be), бор (B)	Да	Недоступны для РФА. Важны для анализа алюминиевых сплавов, специальных материалов
Na, Mg, Al, Si	Да	Пределы обнаружения ниже, чем у портативных РФА
Основные легирующие (Cr, Ni, Mo, Mn, V, Ti, Cu, Co, W, Nb)	Да	Определяются с приемлемой точностью для сортировки и идентификации марок
Сера (S), фосфор (P)	Ограниченно	На портативных ЛИЭС затруднено. На лабораторных системах с аргоновой атмосферой — возможно

Подготовка проб для ЛИЭС-анализа

Минимальные требования к пробоподготовке — одно из главных практических преимуществ метода. В большинстве случаев для анализа гомогенных металлических образцов специальная подготовка поверхности не требуется.

Для повышения точности количественного анализа рекомендуется зачистить поверхность от окалины, краски, масла и продуктов коррозии. Первые 2–5 лазерных импульсов используются как «очистительные» (preburn) — они удаляют загрязнённый поверхностный слой, и регистрация спектра начинается со следующих импульсов.

Диаметр лазерного пятна составляет около 50 мкм, что позволяет анализировать образцы малых размеров — проволоку, фольгу, тонкие конструктивные элементы, стружку. Глубина кратера после анализа — единицы микрометров, что делает метод практически неразрушающим: след воздействия едва различим невооружённым глазом.

Области применения ЛИЭС в промышленности

Определение углерода в сталях

Содержание углерода определяет марку стали и её механические свойства: прочность, твёрдость, свариваемость. Рентгенофлуоресцентный анализ (РФА) не способен определять углерод. Стационарные искровые спектрометры (ОЭС) определяют углерод с высокой точностью, но требуют подготовки плоского образца и стационарной установки. ЛИЭС — единственный метод, позволяющий определить содержание углерода в полевых условиях, непосредственно на изделии, без отрезки образца.

Это делает ЛИЭС незаменимым при обследовании трубопроводов, металлоконструкций, оборудования, когда нужно отличить Ст3 от стали 45 или проверить марку стали при утрате документации. Нижний предел определения углерода составляет около 0,02 %.

Экспресс-сортировка и входной контроль

ЛИЭС применяется для быстрой идентификации марок сталей и сплавов на складах, строительных площадках, при входном контроле на предприятиях. Время анализа — около 1 секунды. Метод особенно эффективен при работе с углеродистыми и низколегированными сталями, где РФА не может разделить марки из-за неспособности определить углерод.

Обследование металлоконструкций и оборудования

При техническом диагностировании, продлении ресурса оборудования, экспертизе промышленной безопасности необходимо установить марку стали конструктивных элементов. ЛИЭС позволяет проводить анализ непосредственно на объекте, в том числе в труднодоступных местах, без демонтажа и вырезки образцов. Микрократер менее 50 мкм не влияет на работоспособность обследуемого объекта.

Расчёт углеродного эквивалента

Определение углерода и основных легирующих элементов позволяет рассчитать углеродный эквивалент (CE) — параметр для оценки свариваемости стали. Это важно при ремонтных работах на трубопроводах и несущих конструкциях, когда необходимо подобрать режим сварки под конкретную марку стали.

Микроанализ и анализ неоднородных образцов

Малый диаметр лазерного пятна (50 мкм) позволяет исследовать неоднородность состава по поверхности и по глубине образца. Лабораторные ЛИЭС-спектрометры с моторизированным столиком применяются для картирования элементного состава — построения двумерных карт распределения элементов. Это находит применение в металловедении, геологии, криминалистике.

Анализ токонепроводящих материалов

В отличие от искровых ОЭС, которые работают только с электропроводящими образцами, ЛИЭС способен анализировать любые твёрдые материалы: стёкла, керамику, пластмассы, горные породы, почвы, строительные материалы. Лазерной искре не требуется замыкание электрической цепи через образец.

Сравнение ЛИЭС с другими методами анализа

Критерий	ЛИЭС (LIBS)	ОЭС (искра)	РФА (XRF)
Определение углерода	Да, в том числе в полевых условиях	Да, высокая точность	Нет
Определение серы, фосфора	Ограниченно (лабораторные приборы)	Да, высокая точность	Нет
Точность количественного анализа	Средняя (СКО 5–15 %)	Высокая (СКО 1–3 %)	Средняя — высокая
Повреждение образца	Микрократер ≈50 мкм, практически незаметен	Прижог 5–10 мм, глубина до 0,2 мм	Полностью неразрушающий
Минимальный размер образца	От 0,15 мм (проволока, фольга)	Плоская поверхность ≥15×15 мм	Зависит от коллиматора (5–30 мм)
Анализ непроводящих материалов	Да (стекло, керамика, пластик)	Нет (требуется электропроводность)	Да
Ионизирующее излучение	Нет (лазер класса 3B)	Нет	Да (рентгеновское)
Пробоподготовка	Минимальная	Шлифовка по ГОСТу	Минимальная

ОЭС (искра) остаётся наиболее точным экспресс-методом для лабораторного анализа металлов и обеспечивает соответствие требованиям ГОСТов. ЛИЭС уступает ОЭС по точности, но выигрывает в мобильности, анализе малых и непроводящих образцов и — критически — в способности определять углерод в полевых условиях. РФА полностью неразрушающий, но не определяет углерод, серу, фосфор.

Ограничения метода ЛИЭС

Точность ниже, чем у искровых ОЭС. Типичная относительная случайная погрешность ЛИЭС — 5–15 %, тогда как искровые спектрометры обеспечивают 1–3 %. Для сертификационного анализа и контроля плавки ЛИЭС не применяется — это задачи для стационарных ОЭС.

Проблемы градуировки. Калибровка ЛИЭС-приборов требует стандартных образцов, соответствующих матрице анализируемого материала. Из-за сильного влияния физических свойств поверхности (шероховатость, кристаллическая структура, теплопроводность) на процесс абляции градуировочные зависимости могут быть нелинейными и нестабильными.

Влияние окружающей атмосферы. Для определения углерода и других лёгких элементов с аналитическими линиями в вакуумной УФ-области необходима продувка аргоном или вакуумирование. Портативные приборы решают эту задачу с помощью встроенных мини-баллонов с аргоном, но запас газа ограничен.

Матричные эффекты. Свойства лазерной плазмы зависят не только от состава, но и от физических характеристик образца: плотности, теплопроводности, цвета поверхности. Для каждой группы сплавов создаются отдельные калибровки.

Определение серы и фосфора. На портативных ЛИЭС-спектрометрах определение серы и фосфора в сталях затруднено: аналитические линии этих элементов слабоинтенсивные и чувствительны к наложениям. На лабораторных комбинированных системах задача решаема, но с меньшей точностью, чем на искровых ОЭС.

Безопасность при работе с ЛИЭС

ЛИЭС-спектрометры не генерируют ионизирующего (рентгеновского) излучения — это существенное преимущество перед РФА с точки зрения лицензирования и радиационной безопасности. Оператору не требуется допуск по категории персонала группы А, не нужен радиационный контроль помещения.

Основной фактор опасности — лазерное излучение класса 3B (по ГОСТ IEC 60825-1). При работе обязательно использование защитных лазерных очков, соответствующих длине волны и мощности лазера (1064 нм для Nd:YAG). Запрещается направлять прибор на людей, работать без защитных очков. Стационарные лабораторные ЛИЭС-системы оснащены закрытой камерой с блокировкой, исключающей воздействие лазерного излучения на оператора.

Какие металлы и сплавы анализируют методом ЛИЭС

Группа материалов	Определяемые элементы	Особенности
Углеродистые и легированные стали	C, Si, Mn, Cr, Ni, Mo, V, Cu, Ti, Al, Nb, W, Co	Определение углерода и расчёт углеродного эквивалента CE
Нержавеющие и жаропрочные стали	Cr, Ni, Mo, Mn, Ti, Nb, V, Cu, Co, C	Различение марок 304/304L, 316/316L по углероду
Чугуны	C, Si, Mn, Cr, Ni, Cu	Отличает сталь от чугуна по содержанию углерода
Алюминиевые сплавы	Si, Mg, Cu, Mn, Fe, Zn, Ti, Li, Be	Определение Li и Be — недоступно для РФА
Медные сплавы (бронзы, латуни)	Cu, Zn, Sn, Pb, Ni, Fe, Al, Si, Mn	Быстрая сортировка по группам сплавов
Никелевые сплавы	Ni, Cr, Mo, Co, W, Fe, Ti, Al, Nb, C	Определение углерода важно для жаропрочных сплавов
Титановые сплавы	Ti, Al, V, Fe, Mo, Zr, Sn	Определение Al без вакуума — преимущество перед атмосферными РФА

Когда ЛИЭС — оптимальный метод

ЛИЭС является предпочтительным методом анализа в следующих ситуациях:

Когда необходимо определить содержание углерода в стали непосредственно на объекте — без отрезки образца и транспортировки в лабораторию. Ни РФА, ни стилоскоп этого не позволяют.

Когда необходимо отличить сталь от чугуна, разделить близкие марки углеродистых сталей (Ст3 от 20 от 45), или различить варианты L (низкоуглеродистые) нержавеющих сталей.

Когда анализируемый образец имеет малые размеры — проволока, фольга, мелкие детали, стружка — недостаточные для камеры обыскривания искрового ОЭС.

Когда необходим анализ токонепроводящих материалов: стёкол, керамик, композитов — невозможный для искровых ОЭС.

Когда рентгеновское излучение нежелательно — на объектах с ограничениями по радиационной безопасности.

Для задач, требующих максимальной точности (сертификационный анализ, контроль плавки, арбитраж), а также для точного определения серы и фосфора — необходимо использовать стационарные искровые оптико-эмиссионные спектрометры.
