Рентгенофлуоресцентный анализ металлов

Что такое рентгенофлуоресцентный анализ (РФА)

Рентгенофлуоресцентный анализ (РФА, англ. XRF — X-Ray Fluorescence) — метод определения элементного состава материалов, основанный на регистрации вторичного (флуоресцентного) рентгеновского излучения, возникающего при облучении образца первичным рентгеновским пучком. Метод относится к неразрушающим: образец после анализа остаётся без каких-либо следов и повреждений.

РФА позволяет определять элементы от бериллия (Be, Z=4) до урана (U, Z=92) в твёрдых, порошковых и жидких пробах. Типичный диапазон определяемых концентраций — от единиц ppm (0,0001 %) до 100 %. Метод широко применяется в металлургии, машиностроении, на предприятиях входного контроля, в ломопереработке, ювелирной отрасли и научных лабораториях.

Физический принцип рентгеновской флуоресценции

В основе метода лежит взаимодействие высокоэнергетического рентгеновского излучения с электронными оболочками атомов вещества. Процесс протекает в несколько стадий.

Рентгеновская трубка генерирует первичный пучок рентгеновских лучей, который направляется на поверхность анализируемого образца. Фотоны первичного излучения выбивают электроны с внутренних оболочек атомов (K, L, M). Образовавшуюся вакансию заполняет электрон с более высокого энергетического уровня. При этом переходе высвобождается энергия в виде вторичного рентгеновского фотона — это и есть характеристическое флуоресцентное излучение.

Энергия (и соответствующая ей длина волны) флуоресцентного фотона строго определяется природой элемента и типом электронного перехода. Переходы на K-оболочку дают линии серии Kα, Kβ; на L-оболочку — Lα, Lβ и т. д. Таким образом, набор спектральных линий однозначно идентифицирует элемент (качественный анализ), а интенсивность линий пропорциональна концентрации элемента в образце (количественный анализ).

Типы РФА-спектрометров

По способу выделения аналитического сигнала из полного спектра флуоресценции РФА-спектрометры делятся на два принципиально различных класса.

Энергодисперсионные спектрометры (ЭДРФА / EDXRF)

В энергодисперсионных приборах полупроводниковый детектор одновременно регистрирует фотоны всех энергий и сортирует их по энергии. Современные ЭДРФА-спектрометры оснащаются кремниевыми дрейфовыми детекторами (SDD), обеспечивающими высокую скорость счёта и энергетическое разрешение порядка 125–140 эВ на линии Mn Kα.

Преимущества ЭДРФА: компактность конструкции, отсутствие подвижных механических частей, высокая скорость анализа (десятки секунд), относительно невысокая стоимость. Энергодисперсионный принцип лежит в основе большинства портативных и настольных РФА-анализаторов.

Ограничения: разрешение ЭДРФА уступает волнодисперсионным приборам, что затрудняет разделение близких спектральных линий в сложных многокомпонентных матрицах. Чувствительность к лёгким элементам ниже, чем у ВДРФА.

Волнодисперсионные спектрометры (ВДРФА / WDXRF)

В волнодисперсионных спектрометрах для выделения характеристического излучения используются кристаллы-монохроматоры (анализаторы). Флуоресцентное излучение образца дифрагирует на кристаллической решётке по закону Брэгга, и детектор последовательно регистрирует излучение с определённой длиной волны.

ВДРФА обеспечивают значительно более высокое спектральное разрешение (порядка 5–20 эВ), чем энергодисперсионные приборы. Это позволяет точно разделять близкие спектральные линии и проводить анализ сложных многокомпонентных сплавов с высокой точностью, сравнимой с методами мокрой химии. Стационарные ВДРФА-спектрометры используются в крупных заводских лабораториях для сертификационного анализа и способны обрабатывать сотни проб в смену.

Ограничения: крупные габариты, высокая стоимость, наличие подвижной механики (гониометр). Волнодисперсионные спектрометры выпускаются только в стационарном исполнении.

Сравнение ЭДРФА и ВДРФА

Параметр	ЭДРФА (EDXRF)	ВДРФА (WDXRF)
Спектральное разрешение	125–140 эВ (SDD-детектор)	5–20 эВ
Скорость анализа	10–120 секунд	1–10 минут (полная программа)
Определение лёгких элементов (Na, Mg, Al, Si)	Возможно в вакууме или гелии, чувствительность ограничена	Высокая чувствительность в вакууме
Конструктивное исполнение	Портативные, настольные, стационарные	Только стационарные
Точность количественного анализа	Средняя — высокая	Высокая — очень высокая
Стоимость	От средней	Высокая

Устройство РФА-спектрометра

Независимо от типа, любой РФА-спектрометр включает четыре функциональных блока: источник первичного излучения, камеру образца, систему диспергирования (разделения) спектра и систему детектирования с программной обработкой.

Рентгеновская трубка

Источник первичного рентгеновского излучения. В современных спектрометрах применяются трубки с анодами из различных материалов — родий (Rh), молибден (Mo), хром (Cr), палладий (Pd), серебро (Ag) и др. Выбор материала анода определяет спектр первичного излучения и, как следствие, эффективность возбуждения флуоресценции различных элементов. Для анализа лёгких элементов предпочтительны трубки с хромовым или родиевым анодом. Мощность трубки стационарных приборов составляет от 1 до 4 кВт; настольных — от 10 до 200 Вт.

Камера образца

Образец размещается в аналитической камере, которая может работать в атмосфере воздуха, в вакууме или в атмосфере гелия. Для определения элементов легче титана (Z<22) — в частности, алюминия, кремния, магния, натрия — необходим вакуум или гелиевая продувка, поскольку мягкое рентгеновское излучение этих элементов интенсивно поглощается воздухом.

Детекторы

В ЭДРФА применяются полупроводниковые детекторы: кремниевые дрейфовые (SDD), кремний-литиевые (Si(Li)), PIN-диоды. SDD-детекторы стали стандартом благодаря высокой скорости счёта и хорошему разрешению без необходимости жидкостного охлаждения. В ВДРФА используются газовые пропорциональные счётчики и сцинтилляционные детекторы, оптимизированные для различных участков спектра.

Конструктивные исполнения РФА-оборудования

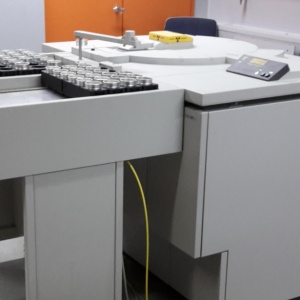

Стационарные лабораторные спектрометры

Крупногабаритные приборы для аналитических лабораторий предприятий. Могут быть как волнодисперсионными (ВДРФА), так и энергодисперсионными (ЭДРФА). Стационарные ВДРФА — наиболее точные РФА-приборы, применяемые для сертификационного анализа, контроля плавки и арбитражных определений. Оснащены вакуумными камерами, автосэмплерами на десятки образцов, системами автоматической калибровки. Производительность — до нескольких сотен проб в смену.

Настольные спектрометры

Компактные лабораторные ЭДРФА-приборы, устанавливаемые на рабочий стол. Обеспечивают анализ широкого круга материалов при умеренной стоимости. Оснащаются SDD-детекторами и маломощными рентгеновскими трубками (10–50 Вт). Некоторые модели имеют вакуумную камеру для анализа лёгких элементов. Применяются во входном контроле, ломосортировке, ювелирных мастерских, учебных лабораториях.

Портативные (ручные) анализаторы

Компактные приборы в форме пистолета массой 1,3–2 кг. Работают от аккумулятора, дают результат за 2–10 секунд. Основная область применения — экспресс-сортировка металлолома, входной контроль на складе, идентификация сплавов на объекте, анализ драгоценных металлов. Удобны при работе с изделиями любых форм и размеров без подготовки образца.

Существенное ограничение портативных анализаторов — невозможность определения углерода, серы, фосфора, азота и других лёгких элементов с атомным номером ниже натрия (Z=11), а на практике — ниже магния (Z=12). Точность портативных приборов в 5–10 раз уступает стационарным спектрометрам.

Какие элементы определяет РФА в металлах и сплавах

Диапазон определяемых элементов зависит от типа спектрометра, мощности рентгеновской трубки, наличия вакуума и используемого детектора.

Тип спектрометра	Диапазон элементов	Примечания
Стационарный ВДРФА (вакуумный)	От бериллия (Be) до урана (U)	Определяет Na, Mg, Al, Si, P, S. Не определяет C, N, O
Настольный ЭДРФА (с вакуумом)	От натрия (Na) до урана (U)	Определяет Na, Mg, Al, Si, P, S в вакуумном режиме
Настольный ЭДРФА (воздух)	От титана (Ti) до урана (U)	Лёгкие элементы не определяются из-за поглощения воздухом
Портативный ЭДРФА	От магния (Mg) до урана (U)	Mg и Al — с ограниченной точностью. C, N, O, P, S — не определяются

Принципиальное ограничение: углерод, азот и кислород

РФА любого типа — включая стационарные ВДРФА — не способен определять углерод (C, Z=6), азот (N, Z=7) и кислород (O, Z=8) в металлических матрицах с приемлемой точностью. Флуоресцентное излучение этих элементов имеет слишком малую энергию (длинноволновая область), практически полностью поглощается самим образцом и воздухом. Это фундаментальное физическое ограничение метода.

Для сталей и чугунов, где содержание углерода определяет марку и свойства материала, РФА не может заменить оптико-эмиссионный спектральный анализ (ОЭСА) или метод сжигания с ИК-детектированием.

Подготовка проб для РФА

Одно из ключевых преимуществ РФА — минимальные требования к пробоподготовке. Тем не менее качество подготовки поверхности напрямую влияет на точность результатов.

Монолитные металлические образцы

Анализируемая поверхность должна быть плоской, чистой, без окалины, коррозии и загрязнений. Оптимальная шероховатость — Ra 1,0–2,5 мкм (шлифовка на абразивных кругах зернистостью P120–P320). Полировка до зеркального блеска не требуется и может ухудшить результаты из-за рентгеновского рассеяния. Минимальный размер анализируемой площадки зависит от коллиматора прибора — обычно от 5 до 30 мм в диаметре.

Стружка, порошки и сыпучие материалы

Стружку и порошки помещают в специальные кюветы с плёночным дном (майларовая или полипропиленовая плёнка). Для повышения точности порошковые пробы прессуют в таблетки. Для силикатных и оксидных материалов применяют метод сплавления с тетраборатом лития.

Особенности при работе с портативными анализаторами

При полевом анализе крупногабаритных изделий (труб, резервуаров, проката) зачистка анализируемого участка от окалины и краски обязательна. Толщина образца должна быть достаточной для обеспечения «бесконечной толщины» — для большинства сплавов это 2–5 мм. При меньшей толщине результаты анализа будут занижены.

Нормативная база: ГОСТы на методы РФА

Стандарт	Область распространения
ГОСТ 28033-89	Сталь. Метод рентгенофлуоресцентного анализа
ГОСТ 25086-87	Цветные металлы и их сплавы. Общие требования к методам анализа
ГОСТ 24231-80	Цветные металлы и сплавы. Общие требования к отбору и подготовке проб для химического анализа
ГОСТ 27973.1-88	Золото. Методы атомно-эмиссионного спектрального анализа
ГОСТ Р 55171-2012	Почвы. Определение валового содержания элементов рентгенофлуоресцентным методом (смежная область)

ГОСТ 28033-89 устанавливает рентгенофлуоресцентный метод определения элементов в стали и нормирует перечень определяемых элементов, диапазоны концентраций и допустимые погрешности. Стандарт распространяется на волнодисперсионные спектрометры с кристаллами-анализаторами.

Области применения РФА в промышленности

Входной контроль металлопродукции

Проверка соответствия поступающего металла заявленной марке — одна из основных задач РФА на машиностроительных предприятиях. Метод позволяет за несколько секунд идентифицировать марку нержавеющей стали, отличить 304 от 316, выявить пересортицу цветных сплавов. Для нержавеющих и жаропрочных сталей, где ключевыми легирующими являются хром, никель, молибден (элементы с Z>22), РФА обеспечивает достаточную точность.

Ограничение: при входном контроле углеродистых и низколегированных сталей РФА не позволяет определить содержание углерода, серы и фосфора — элементов, определяющих марку и свойства этих сталей. Для таких задач необходим оптико-эмиссионный спектральный анализ.

Сортировка металлолома

На шихтовых дворах и пунктах приёма вторичных металлов РФА — основной метод экспресс-идентификации. Нержавеющие стали, алюминиевые, медные, никелевые, титановые сплавы разделяются по маркам за 2–5 секунд. Для сортировки лома углеродистых сталей РФА применяется ограниченно — невозможность определить углерод не позволяет отличить Ст3 от стали 45.

Анализ драгоценных металлов

РФА — стандартный метод в ювелирной отрасли. Неразрушающий характер анализа особенно важен при работе с готовыми изделиями. Метод определяет содержание золота, серебра, платины, палладия, родия и лигатурных компонентов (медь, цинк, никель, кадмий). Используется при ломбардном контроле, в опробовании, на аффинажных предприятиях.

Контроль гальванических покрытий

Специализированные РФА-спектрометры позволяют определять толщину и состав многослойных покрытий — хромовых, никелевых, цинковых, кадмиевых, оловянных, золотых. Анализ проводится неразрушающим способом по интенсивности флуоресценции от подложки и покрытия.

Контроль сварных соединений (стилоскопирование)

Портативные РФА используются для подтверждения марки основного металла и сварного шва в полевых условиях — на трубопроводах, металлоконструкциях, в энергетике. Однако для полноценного контроля состава сварного шва с определением углерода, серы, фосфора метод неприменим.

Сравнение РФА с другими методами анализа состава металлов

РФА и оптико-эмиссионный спектральный анализ (ОЭС)

Критерий	РФА	ОЭС (искра/дуга)
Разрушение образца	Нет — полностью неразрушающий	Оставляет след обжига (прижог) 5–10 мм
Углерод, сера, фосфор	Не определяет	Определяет с высокой точностью
Азот, бор	Не определяет	Определяет на вакуумных стационарных приборах
Точность по основным легирующим (Cr, Ni, Mo, Mn)	Стационарный ВДРФА — высокая; портативный — средняя	Высокая — очень высокая
Подготовка образца	Минимальная — зачистка поверхности	Шлифовка плоской поверхности по ГОСТу
Анализ без отрезки образца	Да — любая форма и размер	Мобильные ОЭС — с ограничениями по форме поверхности
Время анализа	2–120 секунд	20–60 секунд

ОЭС превосходит РФА по точности и диапазону определяемых элементов — особенно критичных для чёрных металлов: углерода, серы, фосфора. РФА выигрывает в неразрушающем характере, простоте пробоподготовки и возможности анализировать изделия любых форм без отрезки.

РФА и мокрый химический анализ

Классический мокрый анализ (гравиметрия, титриметрия) — арбитражный метод. Обеспечивает высокую точность по отдельным элементам, но требует разрушения образца (растворение в кислотах), квалифицированного персонала и значительного времени (от часов до суток). РФА не может заменить мокрую химию при арбитражных спорах, но в повседневном контроле — на порядок быстрее и экономичнее.

Факторы, влияющие на точность РФА

Матричные эффекты. Интенсивность флуоресценции элемента зависит не только от его концентрации, но и от состава окружающей матрицы. Тяжёлые элементы поглощают излучение лёгких (эффект абсорбции), а также могут дополнительно возбуждать соседние элементы (эффект вторичной флуоресценции). Для компенсации матричных эффектов используются математические модели: метод фундаментальных параметров (FP), эмпирические коэффициенты влияния, метод Комптона.

Состояние поверхности. Неровности, окисные плёнки, загрязнения снижают точность. РФА анализирует тонкий приповерхностный слой: глубина проникновения/выхода характеристического излучения зависит от элемента и матрицы, но обычно составляет от единиц до десятков микрометров. Поэтому состав поверхности должен соответствовать составу объёма.

Калибровка. Количественный анализ требует калибровки по стандартным образцам (СО), соответствующим матрице анализируемого сплава. Альтернативный подход — метод фундаментальных параметров (безэталонный анализ), обеспечивающий оценку состава без градуировки, но с меньшей точностью.

Однородность образца. РФА анализирует поверхностный слой. При наличии сегрегации, ликвации, гальванических покрытий или диффузионных зон результат может не отражать средний состав изделия.

Какие металлы и сплавы анализируют методом РФА

Группа материалов	Определяемые элементы	Особенности
Нержавеющие и жаропрочные стали	Cr, Ni, Mo, Mn, Ti, Nb, V, Cu, Co, W	Идентификация марки с высокой достоверностью. С, S, P не определяются
Углеродистые и легированные стали	Cr, Ni, Mo, Mn, Cu, V	Определение С невозможно — разделение марок по углероду только методом ОЭС
Алюминиевые сплавы	Cu, Zn, Mg, Mn, Si, Fe, Ti, Cr	Si и Mg — только в вакуумном режиме
Медные сплавы (латуни, бронзы)	Cu, Zn, Sn, Pb, Ni, Fe, Al, Mn, Si	Надёжная идентификация большинства марок
Никелевые сплавы	Ni, Cr, Mo, W, Co, Fe, Ti, Al, Nb	Определение основных легирующих с хорошей точностью
Титановые сплавы	Ti, Al, V, Fe, Mo, Zr, Sn, Cr	Al — только в вакуумном режиме или с гелиевой продувкой
Драгоценные металлы	Au, Ag, Pt, Pd, Rh, Cu, Zn, Ni	Неразрушающий анализ готовых изделий
Свинцовые и оловянные сплавы (баббиты, припои)	Sn, Pb, Sb, Cu, Bi, Ag	Идентификация марки припоя за секунды

Радиационная безопасность при работе с РФА

РФА-спектрометры генерируют ионизирующее рентгеновское излучение. Все приборы оснащены системами защиты (блокировки, экранирование), однако работа с ними требует соблюдения нормативных требований.

Операторы портативных рентгеновских анализаторов относятся к персоналу группы А по СанПиН и должны проходить периодический медицинский осмотр. Для допуска к работе необходимо обучение по радиационной безопасности и II группа допуска к работам на электроустановках с напряжением выше 1000 В.

Стационарные и настольные спектрометры имеют замкнутую защитную камеру с блокировкой — рентгеновское излучение не выходит за пределы прибора при его штатной эксплуатации. Портативные анализаторы требуют более строгого соблюдения правил: при измерении нельзя направлять пучок на людей, работать без защитного экрана на обратной стороне образца и т. д.

Когда РФА — оптимальный метод

РФА является предпочтительным методом анализа в следующих ситуациях:

Когда недопустимо повреждение образца — анализ готовых изделий, ювелирных украшений, музейных экспонатов, тонкостенных деталей.

Когда необходима экспресс-идентификация нержавеющих сталей, цветных сплавов, драгоценных металлов — определение марки за секунды без пробоподготовки.

При массовой сортировке металлолома по группам сплавов — скорость и мобильность важнее максимальной точности.

При анализе покрытий — определение толщины и состава гальванических слоёв неразрушающим способом.

При контроле готовой продукции на предприятиях — оперативная проверка соответствия состава без остановки производственного цикла.

Для задач, требующих определения углерода, серы, фосфора, азота, бора, а также для сертификационного анализа стали и чугуна — необходимо использовать оптико-эмиссионный спектральный анализ или мокрую химию.
