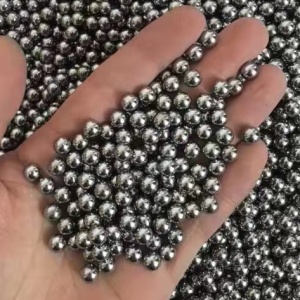

Вольфрамовые шары

Вольфрамовые шары: задачи, материалы, области применения

Вольфрамовые шары и шарики — изделия из тяжёлых сплавов на основе вольфрама либо из твёрдых сплавов (карбид вольфрама на кобальтовой связке). Их отличительные характеристики — высокая плотность, твёрдость и износостойкость — определяют спрос в нескольких принципиально разных областях: запорная арматура высокого давления, балансировка точных приборов, радиационная защита, а также специальные применения в нефтегазовой промышленности. Выбор конкретного материала зависит от требований к плотности, твёрдости, коррозионной стойкости и условий нагружения.

Материалы для вольфрамовых шаров: сравнение двух групп

На практике промышленные вольфрамовые шары изготавливают из двух принципиально разных материалов. Первая группа — тяжёлые вольфрамовые сплавы (ВНЖ, ВНМ, ВНД): основа — вольфрам 90–97%, связка — никель, железо или медь. Вторая группа — твёрдые сплавы на основе карбида вольфрама (WC+Co), обозначаемые марками типа ВК6, ВК8, ВК15 по ГОСТ 3882-74. Обе группы получают методом порошковой металлургии.

Параметр	ВНЖ-95 (тяжёлый сплав)	WC+Co (карбид вольфрама)
Основа	W 95%, Ni, Fe	WC 85–92%, Co 8–15%
Плотность, г/см³	17,9–18,5	14,2–15,0
Твёрдость	20–30 HRC	80–90 HRA
Пластичность	Высокая (удлинение до 30%)	Практически нулевая (хрупкий)
Обрабатываемость	Хорошая (точение, шлифование)	Только шлифование, EDM
Главное преимущество	Максимальная плотность, пластичность	Максимальная твёрдость и износостойкость
Типичное применение	Балансиры, дробь, радиационная защита	Запорная арматура, подшипники, насосы

Тяжёлый сплав ВНЖ-95: состав, свойства, особенности шаров

Химический состав и структура ВНЖ-95

Сплав ВНЖ-95 относится к группе тяжёлых вольфрамовых сплавов системы W–Ni–Fe. Типовой состав: вольфрам ~95%, никель ~3,5%, железо ~1,5% (данные АО «Победит»). Структура — двухфазная: зёрна вольфрама округлой формы, распределённые в никель-железной матрице (связке). Именно округлость зёрен вольфрама, образующаяся при жидкофазном спекании, обеспечивает пластичность материала — в отличие от чистого вольфрама, который хрупок и плохо поддаётся обработке.

Шары и шарики из ВНЖ-95 изготавливают методом порошковой металлургии с последующей механической обработкой (токарная обработка, шлифование, полировка). Чистый вольфрам для изготовления шаров практически не используется из-за высокой хрупкости и сложности обработки — тяжёлые сплавы типа ВНЖ-95 предпочтительнее: плотность незначительно ниже (17,9–18,5 г/см³ против 19,25 г/см³ у чистого W), но обрабатываемость несопоставимо лучше.

Физико-механические свойства ВНЖ-95

Свойство	Значение	Примечание
Плотность	17,9–18,5 г/см³	Зависит от плотности спекания
Твёрдость	20–30 HRC	В состоянии после спекания
Предел прочности при растяжении	от 530 МПа (типовые данные для семейства ВНЖ)	Конкретное значение зависит от марки и ТО
КТР	(4,0–5,5) × 10⁻⁶ К⁻¹	Низкий — удобен для термостабильных узлов
Магнитные свойства	Слабомагнитен (ферромагнитная связка)	В отличие от ВНМ (диамагнитен)
Поглощение γ-излучения	В 1,5 раза выше, чем у свинца при плотности 16,5 г/см³	Альтернатива свинцовым экранам

Нормативная документация на сплав ВНЖ-95

Заготовки из сплава ВНЖ-95 производятся по нескольким действующим ТУ в зависимости от назначения изделия. ТУ 48-19-84-81 распространяются на заготовки колец из ВНЖ-95 для специальных изделий. ТУ 1967-012-00196150-2013 — на заготовки для промышленного применения различных форм. ТУ 48-19-54-92 — также на заготовки ВНЖ-95 для промышленного применения. Шары как самостоятельная номенклатура изготавливаются по конструкторской документации (чертежу) заказчика на основе общих требований к сплаву; отдельного ГОСТ или ТУ непосредственно на «шары из ВНЖ-95» не существует.

Подробнее о сплаве и его формах поставки: сплав ВНЖ на нашем сайте и заготовки ВНЖ-95.

Сплав ВНД-МП: шары для радиационной защиты и геофизики

ВНД-МП — тяжёлый сплав системы W–Ni–Cu (вольфрам–никель–медь), изготавливаемый по ТУ 14-1-2818-79. Содержание вольфрама около 95%, связка — никель и медь. В отличие от ВНЖ-95, сплав диамагнитен благодаря медной связке; электро- и теплопроводность выше, чем у ВНЖ. Изделия из ВНД-МП применяются для радиационной защиты (экраны, контейнеры радиоактивных изотопов, коллиматоры), изготовления противовесов для геофизических приборов и невибрирующих валов. В этих применениях шарообразная форма встречается реже, чем цилиндрические заготовки, однако технически изготовление шаров из ВНД-МП возможно по той же технологии, что и из ВНЖ-95.

Шары из карбида вольфрама: твёрдость и износостойкость

Что такое карбид вольфрама в контексте шаров

Шары из карбида вольфрама — это изделия из твёрдых сплавов группы ВК по ГОСТ 3882-74: двухфазных металлокерамических материалов, состоящих из зёрен карбида вольфрама (WC), сцементированных кобальтом. Типовые марки для шаров: ВК6 (WC 94%, Co 6%), ВК8 (WC 92%, Co 8%), ВК10, ВК15 — чем больше кобальта, тем выше ударная вязкость и ниже твёрдость. Такие изделия принципиально отличаются от тяжёлых сплавов ВНЖ: плотность ниже (14,2–15,0 г/см³), но твёрдость несравнимо выше (80–90 HRA), как и износостойкость.

Применение шаров из карбида вольфрама

Высокая твёрдость и износостойкость карбида вольфрама определяют его применение в тех узлах, где шар работает в условиях интенсивного трения, абразивного износа или агрессивных сред. Основные направления: шары для запорной арматуры (обратные клапаны высокого давления, нефтегазовые клапаны); шары и седла для насосов, работающих на абразивосодержащих пластовых жидкостях; элементы расходомеров; прецизионные подшипники и направляющие; детали бурового оборудования. Карбид вольфрама способен работать в агрессивных жидкостях, в том числе при повышенных температурах. Подробнее о карбиде вольфрама как материале: карбид вольфрама — страница поставки.

Качество поверхности: шлифованные и полированные шары

Шары из карбида вольфрама поставляются в двух основных состояниях поверхности: после грубой шлифовки (черновая обработка, допуск по диаметру — мм, для менее ответственных применений) и после финишной полировки (прецизионная обработка, отклонение диаметра — сотые доли мм). Полировка существенно влияет на стоимость и срок изготовления. Неполированные шары дешевле и изготавливаются быстрее, полированные — применяются там, где критична точность прилегания к седлу клапана или посадочному месту подшипника. При запросе необходимо указывать: диаметр, допуск на диаметр, качество поверхности (Ra), а также марку твёрдого сплава или требования к твёрдости.

Как выбрать материал для вольфрамового шара: практические критерии

Выбор между ВНЖ-95 и карбидом вольфрама определяется функцией детали в узле:

Задача	Рекомендуемый материал	Обоснование
Балансировка, противовес, маховик, гироскоп	ВНЖ-95	Максимальная плотность, пластичность, простота обработки
Охотничья дробь, рыболовные грузы	ВНЖ-95	Высокая плотность — лучшая аэродинамика и дальность, отсутствие токсичности в отличие от свинца
Радиационная защита	ВНЖ-95 или ВНД-МП	Высокая плотность и атомный номер вольфрама — эффективное поглощение γ-излучения
Запорная арматура, нефтегазовые клапаны	Карбид вольфрама (WC+Co)	Высокая твёрдость и износостойкость в условиях абразива и высокого давления
Насосы для абразивных сред	Карбид вольфрама (WC+Co)	Высокая коррозионная и абразивная стойкость, возможность работы в пластовых жидкостях
Требование диамагнитности	ВНД-МП (ВНМ)	Медная связка обеспечивает диамагнитные свойства; ВНЖ-95 слабомагнитен

Технология производства вольфрамовых шаров

Порошковая металлургия: от порошка до готовой сферы

Все вольфрамовые тяжёлые сплавы получают исключительно методами порошковой металлургии — литьё неприменимо из-за принципиальной разницы температур плавления и плотностей компонентов (вольфрам плавится при 3410 °C, никель и железо — в районе 1450–1540 °C). Технологический цикл для ВНЖ-95:

1. Приготовление смеси порошков вольфрама, никеля и железа в заданной пропорции.
2. Прессование смеси в форму-заготовку под давлением 100–200 МПа.
3. Жидкофазное спекание в среде водорода при температуре 1450–1550 °C. В ходе спекания никель-железная связка переходит в жидкую фазу, растворяет вольфрам и перераспределяет его с образованием округлых зёрен. Результат — плотный однородный материал без пор.
4. Термическая обработка в вакууме — улучшение механических свойств.
5. Механическая обработка: обточка до сферы, шлифовка, при необходимости — финишная полировка.

Срок изготовления шаров из карбида вольфрама методом порошковой металлургии (прессование + спекание + шлифовка) составляет, как правило, несколько недель. Полированные шары требуют дополнительного времени на финишную обработку.

Диаметры и допуски

Вольфрамовые шары и шарики поставляются в диапазоне диаметров от долей миллиметра (шарики для шариковых ручек из WC — 1 мм) до десятков миллиметров для промышленных применений. Типовые диаметры промышленных шаров из ВНЖ-95 — от 1–2 мм до 50–100 мм и более. Шары из карбида вольфрама для нефтегазовых клапанов — в диапазоне 8–50 мм и более. Допуски на диаметр, отклонение от сферичности и качество поверхности определяются требованиями рабочего чертежа и согласовываются с изготовителем отдельно.

Применение вольфрамовых шаров в промышленности

Балансировка, гироскопы и авиационные приборы

Шары из ВНЖ-95 используются в качестве балансировочных масс в роторах гироскопов, гирокомпасов и маховиков. Высокая плотность позволяет разместить необходимую массу в минимальном объёме, что критично при проектировании компактных высокоскоростных роторов. Аналогично применяются в виброгасителях, противовесах элеронов самолётов и балансирах регуляторов центрифуг.

Запорная арматура и клапаны высокого давления

В этой области доминируют шары из твёрдых сплавов (карбид вольфрама). Шаровые обратные клапаны для нефтегазовых скважин, клапаны плунжерных и поршневых насосов, клапанные группы скважинного оборудования — везде запорный элемент (шар) работает в условиях высокого давления и воздействия абразивных пластовых жидкостей. Карбид вольфрама устойчив к такому износу значительно лучше, чем конструкционные стали или хромистые сплавы.

Радиационная защита

Шары и дробь из ВНЖ-95 применяются в радиационных экранах, наполнителях защитных контейнеров для радиоактивных изотопов и коллиматорах. Плотность тяжёлого сплава (~18 г/см³) обеспечивает коэффициент поглощения γ-излучения в 1,5 раза выше, чем у свинца при той же толщине экрана. При этом сплавы ВНЖ безвредны для здоровья и не токсичны, в отличие от свинцовых изделий.

Нефтегазовая добыча: клапаны и расходомеры

Шары из карбида вольфрама находят применение в расходомерах (роторные расходомеры, счётчики-ротаметры), дроссельных клапанах нагнетательных линий и клапанах высокого давления с абразивными средами. Коррозионная стойкость твёрдых сплавов в пластовых жидкостях — одно из ключевых преимуществ перед хромистыми сталями.

Охотничья и рыболовная дробь

Шарики из ВНЖ-95 используются как охотничья дробь взамен токсичной свинцовой. За счёт более высокой плотности (17,9–18,5 г/см³ против ~11,3 г/см³ у свинца) при том же диаметре дробина из тяжёлого вольфрамового сплава тяжелее и обладает лучшей аэродинамикой — большей начальной скоростью, меньшим рассеиванием и большей дальностью полёта. В рыболовных снастях шарики из ВНЖ применяются как грузила: компактные, не окисляющиеся, экологически безопасные.

Параметры заказа и формы поставки

При оформлении запроса на вольфрамовые шары и шарики необходимо указать следующую информацию:

• Материал (тяжёлый сплав ВНЖ-95 / ВНД-МП / карбид вольфрама, марка ВК…).
• Диаметр (мм) и допуск на диаметр.
• Требования к отклонению от сферичности.
• Качество поверхности: Ra (шероховатость), полированный / шлифованный.
• Количество (кг или штук) и срочность.
• Нормативный документ или ссылка на чертёж — если есть.

Мы поставляем вольфрамовые шары и шарики из тяжёлых вольфрамовых сплавов (ВНЖ-95, ВНД-МП) и из карбида вольфрама в различных диаметрах, как в состоянии после шлифовки, так и в полированном исполнении. Поставка по России. Условия — по договорённости с менеджером.
