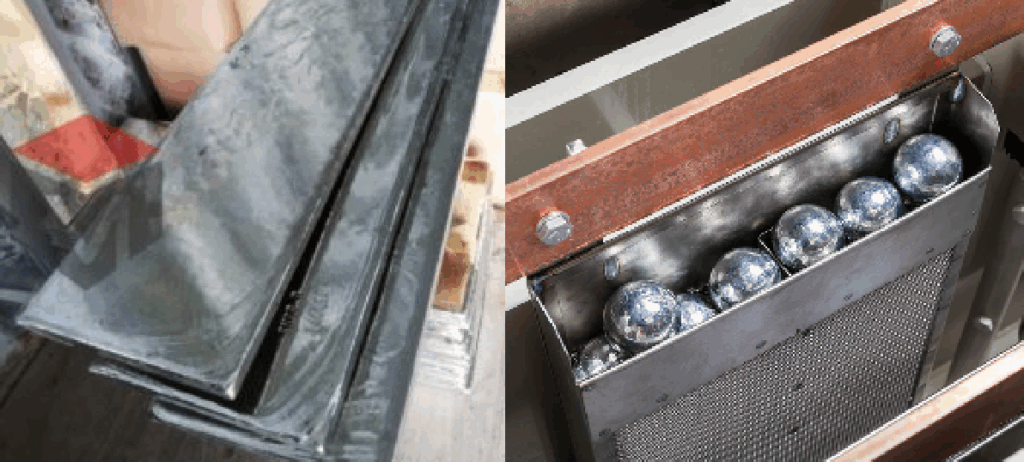

Оловянный анод О1пч

Оловянный анод марки О1пч — растворимый анод для гальванического оловянирования. Буквы «пч» означают повышенную чистоту: суммарное содержание примесей не превышает 0,085 %. Чистота сырья напрямую влияет на стабильность растворения анода, химический состав электролита и отсутствие включений в осадке на покрываемых изделиях.

Применение оловянного анода О1пч в гальванике

Аноды О1пч используются для нанесения оловянного покрытия на металлические изделия методом гальванического осаждения. Покрытие защищает основной металл от коррозии, значительно улучшает паяемость поверхности и обеспечивает пищевую безопасность при контакте с продуктами питания.

• Производство консервной жести и пищевой тары. Олово О1пч допущено к контакту с пищевыми продуктами: применяется для электролитического лужения стальной полосы и изготовления банок.
• Электроника и радиотехника. Оловянирование клемм, выводов, контактных поверхностей и проводников плат для улучшения паяемости и защиты от окисления — в том числе при последующей пайке бессвинцовыми припоями.
• Машиностроение и приборостроение. Антикоррозионное покрытие деталей из стали и меди, работающих во влажных или химически агрессивных средах.
• Кабельная промышленность. Лужение медных жил проводов и кабелей для защиты от воздействия серы из резиновой изоляции.
• Декоративные и защитные покрытия фурнитуры, метизов и технических изделий, где требуется чистая оловянная поверхность.

При изготовлении изделий с допуском к пищевым продуктам используют пищевое олово О1пч с подтверждённым составом по ГОСТ 860-75.

---

Химический состав О1пч по ГОСТ 860-75

Стандарт ГОСТ 860-75 нормирует содержание каждой примеси отдельно. Суммарное количество примесей для марки О1пч — не более 0,085 %.

Элемент	Допустимое содержание, %
Sn (олово)	≥ 99,915
Pb (свинец)	≤ 0,025
As (мышьяк)	≤ 0,010
Fe (железо)	≤ 0,009
Cu (медь)	≤ 0,010
Bi (висмут)	≤ 0,010
Sb (сурьма)	≤ 0,015
S (сера)	≤ 0,007
Zn (цинк)	≤ 0,002
Al (алюминий)	≤ 0,002

С точки зрения гальваники принципиально важны нормы на свинец, висмут и мышьяк. При накоплении этих примесей в электролите ухудшается структура осадка: возникают питтинг, хрупкость, неравномерная толщина покрытия. Низкое содержание железа и меди предотвращает контаминацию ванны металлами, меняющими скорость осаждения.

---

Типы электролитов для гальванического оловянирования

Тип электролита определяет режим работы анода, характер осадка и требования к оборудованию ванны. Аноды О1пч применяются во всех основных системах оловянирования.

Кислые сульфатные электролиты

Наиболее распространены в промышленности. Основные компоненты — сульфат олова(II) и серная кислота. Серная кислота предотвращает гидролиз солей олова и окисление Sn²⁺ до Sn⁴⁺ (ионы Sn⁴⁺ не осаждаются на катоде и накапливаются в ванне как балласт). Сульфатные электролиты работают при комнатной температуре, не требуют обогрева. Без органических добавок (ПАВ, коллоиды) осадок получается крупнокристаллическим с дендритами на краях деталей — применение добавок обязательно. Выход по току — 80–90 %.

Щелочные станнатные электролиты

Олово в электролите находится в виде аниона SnO₃²⁻ (станнат). Температура ванны значительно выше, чем у кислых, — 60–80 °C: без нагрева процесс практически не идёт. Ключевое преимущество — высокая рассеивающая способность: покрытие равномерно распределяется по деталям сложной конфигурации. Осадок матовый. Щелочная среда требует применения анодных корзин из химически стойких материалов.

Фторборатные и метансульфонатные электролиты

Применяются в высокопроизводительных линиях, где нужна высокая скорость осаждения. Фторборатные ванны допускают катодную плотность тока до 10–12 А/дм². Метансульфонатные (MSA) электролиты — технологически современная альтернатива фторборатным: менее агрессивны к оборудованию, удобнее в утилизации отработанного раствора.

---

Режимы оловянирования и правила эксплуатации анодов

Рабочие параметры существенно различаются в зависимости от типа электролита. Ориентировочные значения для основных систем:

Параметр	Сульфатный кислый	Станнатный щелочной	Фторборатный
Температура, °C	15–25	60–80	20–40
Плотность тока (катодная), А/дм²	1–3	1–4	до 10–12
Выход по току, %	80–90	60–80	~90
Характер осадка	блестящий (с добавками)	матовый	мелкокристаллический

Правила работы с оловянными анодами:

• Аноды крепят на токоведущих штангах или помещают в титановые корзины. Для щелочных станнатных электролитов титановые корзины обязательны: медь и сталь в горячей щелочной среде корродируют.
• В сульфатных электролитах необходимо контролировать анодную плотность тока. При превышении порогового значения (~3–4 А/дм²) поверхность анода пассивируется — образуется оксидная плёнка, скорость растворения падает, концентрация олова в ванне снижается.
• При растворении анода образуется шлам — нерастворимые продукты (оксиды, механические частицы). Шлам периодически удаляют механически или задерживают с помощью анодных чехлов.
• Перемешивание электролита (воздушное или механическое) повышает допустимую плотность тока и улучшает равномерность осадка, особенно в сульфатных ваннах с повышенной концентрацией сульфата олова.

---

Анодные чехлы для ванн оловянирования

Анодный чехол — тканевая оболочка, надеваемая на анод или анодную корзину. Основная функция — удержание шлама внутри чехла, чтобы нерастворимые частицы не попадали в объём электролита и не осаждались на деталях в виде тёмных включений. Применение чехлов снижает частоту фильтрации ванны и стабилизирует состав электролита.

Выбор материала чехла определяется химической средой ванны:

• Капрон фильтровальный (полиамидная ткань) — стоек к кислым сульфатным электролитам, наиболее распространён в производстве оловянирования.
• Хлориновая ткань (ПВХ-волокно) — применяется в кислых и умеренно концентрированных электролитах.
• Полипропиленовое полотно — химически стоек к широкому диапазону сред, пригоден как для кислых, так и для щелочных электролитов.
• ПТФЭ (фторопластовая ткань) — максимальная химическая стойкость; применяется при работе с агрессивными фторборатными электролитами и горячими щелочными ваннами.

Доступные типы, материалы и типоразмеры чехлов — в разделе Анодные чехлы.

---

Формы поставки анодов О1пч

Аноды О1пч поставляются в виде пластин (типовой размер — 10×200×1000 мм), прутков и стержней для корзинных систем, а также заготовок нестандартной формы по чертежу заказчика. Каждая партия сопровождается сертификатом (паспортом) качества с результатами химического анализа по ГОСТ 860-75. Хранение — в сухих помещениях без доступа активных химических реагентов и агрессивных испарений.

Для уточнения наличия, типоразмеров и условий поставки свяжитесь с нашими менеджерами.
