Уплотнения/детали из карбида кремния самосвязанного

Самосвязанный карбид кремния (SiSiC, реакционно-спечённый SiC) — плотная техническая керамика с матрицей α-SiC и остаточным свободным кремнием (8–12 %). Благодаря сочетанию экстремальной твёрдости, высокой теплопроводности и химической инертности материал применяется в торцевых уплотнениях, уплотнительных кольцах, подшипниках скольжения и износостойких деталях для химической, нефтегазовой, энергетической и пищевой промышленности.

Состав и структура SiSiC

Матрицу самосвязанного карбида кремния составляют частицы α-SiC, соединённые новообразованным β-SiC, возникшим в ходе реакции кремния с углеродом при инфильтрации. Остаточный свободный кремний заполняет поры и обеспечивает нулевую открытую пористость (<0,5 %). Именно наличие свободного кремния принципиально отличает SiSiC от спечённого беспрессового карбида кремния (SSiC): у SSiC открытой фазы кремния нет, содержание SiC ≥99 %, но производство сложнее и дороже.

Следствие присутствия свободного Si: верхняя рабочая температура SiSiC ограничена ~1380 °C — вблизи температуры плавления кремния (1414 °C) нагруженная деталь деградирует. Для температур выше 1400 °C применяется рекристаллизованный (RSiC) или спечённый (SSiC) карбид кремния.

Основная фаза	α-SiC, 85–92 %
Остаточный кремний	8–12 %
Плотность, г/см³	3,00–3,15
Открытая пористость, %	<0,5
Твёрдость, HV	2000–2500
Прочность на изгиб, МПа	350–450
Прочность на сжатие, МПа	1900–2100
Модуль упругости, ГПа	380–420
Теплопроводность, Вт/(м·К)	80–130
КТР (20–1000 °C), 10⁻⁶ K⁻¹	3,5–4,5
Максимальная рабочая температура, °C	до 1380

Высокая теплопроводность — одно из ключевых эксплуатационных преимуществ SiSiC: тепло, выделяемое в паре трения, быстро отводится из зоны контакта. В совокупности с малым КТР это обеспечивает хорошую термоударную стойкость.

Технология производства деталей: реакционная инфильтрация

Заготовка из смеси SiC-порошка и углеродного материала формуется прессованием или шликерным литьём. После удаления временного связующего пористая карбонизованная деталь помещается в вакуумную печь, где при температуре ~1450–1600 °C расплавленный кремний проникает в поры по капиллярному механизму и реагирует с углеродом, образуя новый β-SiC. Остаток свободного кремния заполняет оставшееся поровое пространство. Результат — плотная деталь с открытой пористостью <0,5 %.

Финальная размерная обработка выполняется исключительно алмазным инструментом: SiSiC не поддаётся традиционным методам резания твёрдосплавным инструментом.

Геометрические допуски и шероховатость поверхности

• Допуски размеров: IT6–IT7 по ГОСТ 25346
• Шероховатость рабочих поверхностей (после доводки): Ra ≤ 0,05 мкм
• Соосность для торцевых уплотнений: ≤ 0,02 мм

Изделия изготавливаются по типовым и индивидуальным чертежам заказчика.

Стандартная номенклатура деталей из самосвязанного SiC

Изделие	Диапазон размеров	Требования к точности

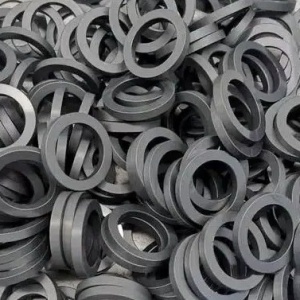

Уплотнительные кольца	Ø 20–300 мм	Полировка рабочих торцов
Торцевые уплотнения из карбида кремния	Ø 30–250 мм	Соосность ≤ 0,02 мм
Втулки и гильзы	Ø 10–150 мм	Допуск цилиндричности IT6
Подшипники скольжения	По чертежу заказчика	По требованию чертежа

Изделия под заказ

• Оси, седла клапанов, направляющие из SiSiC
• Детали из SiSiC с графитом для сухого трения (см. ниже)
• Пористые фильтрующие элементы из карбида кремния
• Нестандартные детали по чертежам заказчика любой геометрии

Полный перечень типовых позиций — на странице уплотнения из карбида кремния К100.

Области применения торцевых уплотнений и деталей из SiSiC

Самосвязанный карбид кремния применяют в узлах, где одновременно необходимы абразивная и коррозионная стойкость при повышенной температуре:

• Насосы и компрессоры: торцевые уплотнения и кольца термостойкие при перекачке абразивных шламов, агрессивных кислот, морской воды и нефтепродуктов с твёрдыми включениями.
• Котельные и теплоэнергетика: уплотнительные элементы при рабочих температурах до 1380 °C в среде водяного пара и дымовых газов.
• Химическая промышленность: втулки, седла и направляющие в контакте с кислотами, щелочами, растворителями и солевыми растворами. SiC не атакуется большинством кислот и щелочей до 800 °C.
• Нефтегазовая отрасль: клапанные седла и уплотнения при воздействии сероводородсодержащих и высокоминерализованных сред.
• Пищевая и фармацевтическая промышленность: материал химически инертен, допускает санитарную обработку агрессивными щелочными и кислотными моющими средствами.

Самосвязанный карбид кремния с графитом (SiSiC-C): для узлов сухого трения

SiSiC-C — композиционный материал с дисперсным графитом (5–30 % по объёму), равномерно распределённым в матрице SiSiC. В отличие от базового SiSiC, графит не реагирует с кремнием при инфильтрации и остаётся в структуре как твёрдая смазка, снижая коэффициент трения и температуру в контактной зоне. Это делает SiSiC-C основным материалом для пар трения при дефиците или полном отсутствии жидкой смазки.

Графит снижает твёрдость и прочность по сравнению с базовым SiSiC, поэтому SiSiC-C не следует применять в высоконагруженных конструктивных элементах без трибологической функции.

Содержание графита, % об.	5–30
Плотность, г/см³	2,65–2,90
Твёрдость, HRA	75–85
Прочность на изгиб, МПа	250–350
Прочность на сжатие, МПа	>1500
Коэффициент трения (сухое трение)	0,05–0,15
Модуль упругости, ГПа	180–250
Максимальная рабочая температура, °C	до 1300

Область применения SiSiC-C

• Торцевые пары трения в насосах, компрессорах и мешалках, работающих с газами или жидкостями без смазочных добавок.
• Подшипники скольжения и втулки при воздушном охлаждении или в вакуумных системах.
• Сухие газовые уплотнения в турбомашинах и компрессорах высокого давления.
• Уплотнительные кольца в химически агрессивных средах: кислоты, щелочи, морская вода.

Ограничения SiSiC-C

• Пониженная твёрдость и прочность по сравнению с базовым SiSiC ограничивают допустимое контактное давление.
• При проектировании пары трения конструктивно оправданна комбинация SiSiC-C + плотный SiSiC или SSiC: один элемент пары из графитонаполненного материала, второй — из беспористого.

Об антифрикционных графитовых материалах для подшипников скольжения и уплотнений без металлической матрицы — на странице антифрикционный графит.

Пористый карбид кремния: фильтрация и высокотемпературные элементы

Для задач фильтрации расплавов металлов и высокотемпературных газов выпускается пористый SiC с контролируемой открытой пористостью 10–40 %. Размер пор и пористость задаются составом шихты и режимом спекания.

Открытая пористость, %	10–40
Прочность на изгиб, МПа	30–250 (снижается с ростом пористости)
КТР, 10⁻⁶ K⁻¹	4,5–5,5
Максимальная рабочая температура, °C	до 1600

Области применения пористого SiC:

• Пенокерамические и ячеистые фильтры для рафинирования расплавов цветных и чёрных металлов.
• Носители катализаторов в высокотемпературных газовых процессах.
• Термоизоляционные и огнеупорные вставки.

Пористость определяется ртутной порометрией (диапазон пор 0,1–100 мкм) и СЭМ-анализом. Изделия поставляются по стандартным и индивидуальным чертежам.

Форма поставки деталей из карбида кремния

• По типовым размерным рядам из стандартной номенклатуры.
• По чертежам заказчика: любые нестандартные геометрии, в том числе с внутренними каналами и сложным профилем.

Уточнённые сроки изготовления, минимальная партия, допустимые отклонения и условия упаковки согласовываются при оформлении заявки.
