Алюминиево-бериллиевые сплавы AlBe5 и АБТ

Бериллий как легирующий элемент в алюминиевых сплавах

Алюминиево-бериллиевый сплав — общее название материалов системы Al–Be, в которых бериллий выполняет роль легирующего компонента. Содержание бериллия в таких сплавах различается на порядки: от тысячных долей процента (микролегирование) до десятков процентов (конструкционные композиты). Между этими крайностями находятся лигатуры — промежуточные сплавы с контролируемым содержанием Be, предназначенные для точного введения бериллия в расплав.

Бериллий в алюминиевых сплавах решает несколько технологических задач. При микродобавках (единицы и десятки ppm) он снижает окисление магнийсодержащих расплавов, уменьшает угар магния при литье, улучшает качество поверхности непрерывнолитых слитков и повышает механические свойства ответственных отливок. При высоком содержании (десятки процентов) бериллий формирует лёгкий жёсткий сплав с удельным модулем упругости, в несколько раз превышающим показатели обычных алюминиевых сплавов.

На практике бериллий в алюминиевых сплавах применяют в трёх основных формах: в виде алюминиево-бериллиевых лигатур (AlBe5, AlBe3 и другие марки) для микролегирования; в составе деформируемых конструкционных сплавов с микродобавками Be (серия АБТ); в виде порошковых металломатричных композитов Al–Be с высоким содержанием бериллия.

Диаграмма состояния и металлургические особенности системы Al–Be

Бериллий не образует интерметаллидных соединений с алюминием. Система Al–Be является эвтектической с ограниченной растворимостью компонентов друг в друге. Эвтектическая температура составляет около 644 °C при содержании бериллия около 3 мол. % (≈0,9 мас. %). Максимальная растворимость Be в твёрдом алюминии при эвтектической температуре не превышает 0,05–0,1 мас. % и резко снижается при охлаждении. Температура плавления чистого бериллия — 1287 °C, алюминия — 660 °C.

Низкая взаимная растворимость означает, что при затвердевании сплавов с содержанием Be выше эвтектического кристаллы бериллия выделяются в виде отдельной фазы в алюминиевой матрице. Именно эта двухфазная структура (мягкий алюминий + жёсткий бериллий) определяет свойства высоконаполненных Al–Be композитов. В лигатурах типа AlBe5 бериллий также присутствует в виде включений в алюминиевой матрице, что обеспечивает его контролируемое растворение при введении в расплав.

Лигатура AlBe5: назначение, марки и химический состав

AlBe5 лигатура — промежуточный сплав алюминия с 4,8–5,5 мас. % бериллия, предназначенный для точного введения бериллия в расплавы алюминиевых и магниевых сплавов. Использование лигатуры вместо чистого металлического бериллия позволяет дозировать микродобавки с высокой точностью, снижает температуру и время растворения бериллия в расплаве, а также уменьшает потери на угар.

Основные функции бериллия при микролегировании

Введение нескольких ppm бериллия через AlBe5 лигатуру в алюминий-магниевые (серия 5xxx) и другие Mg-содержащие расплавы снижает окисление поверхности расплава и уменьшает угар магния. На поверхности расплава формируется тонкая плёнка оксида бериллия (BeO), которая значительно эффективнее защищает расплав от окисления, чем плёнка оксида алюминия (Al₂O₃) или оксида магния (MgO). Это позволяет получать слитки и отливки с улучшенным качеством поверхности и более стабильным химическим составом.

Кроме того, микродобавки бериллия применяются при рециклинге магниевых сплавов для снижения пожароопасности процесса переплавки и уменьшения потерь магния.

Механизм защитного действия бериллия основан на термодинамике окисления: свободная энергия образования BeO значительно ниже, чем у Al₂O₃ и MgO, поэтому даже при ничтожных концентрациях Be в расплаве оксид бериллия формируется преимущественно на поверхности. Образующаяся плёнка BeO отличается высокой плотностью и стабильностью, препятствуя диффузии кислорода к расплаву. Практический эффект проявляется при содержании Be порядка 5–50 ppm в конечном сплаве. Для введения таких микроконцентраций достаточно небольших навесок AlBe5 лигатуры, что исключает необходимость работы с чистым бериллием и существенно упрощает соблюдение требований охраны труда.

Помимо защиты от окисления, бериллий влияет на морфологию оксидных включений в литых полуфабрикатах. В алюминий-магниевых сплавах без добавок бериллия поверхностные оксиды MgO и шпинель MgAl₂O₄ образуют рыхлые плёнки, которые легко замешиваются в расплав при заливке и становятся причиной дефектов литья. Бериллий модифицирует эту плёнку, делая её более плотной и менее склонной к разрушению.

Номенклатура марок AlBe5

Лигатура AlBe5 выпускается в нескольких модификациях, различающихся по чистоте и форме поставки. Буквенно-цифровое обозначение марки указывает на форму выпуска и массу единичного куска:

Марка	Форма поставки	Масса единицы
AlBe5	Слиток	до 2,5 кг
AlBe5N	Слиток (допуск по примесям расширен)	до 2,5 кг
AlBe5P30	Кусок	10–30 г
AlBe5P90	Кусок	60–90 г
AlBe5P300	Кусок	250–320 г
AlBe5P30SA	Кусок (SA-сорт)	10–30 г
AlBe5P90SA	Кусок (SA-сорт)	60–90 г
AlBe5P300SA	Кусок (SA-сорт)	250–320 г
AlBe5NP90	Слиток (расширенный допуск по примесям)	60–90 г
AlBe5G	Гранулы	размер 2–20 мм

Обозначения в маркировке: P — кусок (piece), число после P — верхний предел массы в граммах; N — марка с расширенным допуском по примесям; G — гранулы (granules); SA — промежуточный сорт по чистоте. Мелкие куски и гранулы удобны для точного дозирования при введении в небольшие объёмы расплава.

Химический состав лигатур AlBe5

Содержание бериллия во всех марках AlBe5 составляет 4,8–5,5 мас. %, остальное — алюминий. Марки различаются допустимым уровнем примесей:

Примесь	AlBe5 (стандарт), мас. % макс.	AlBe5…SA / AlBe5G, мас. % макс.	AlBe5N (расш. допуск), мас. % макс.
Fe	0,09	0,12	0,30
Si	0,06	0,08	0,20
Mg	0,05	0,05	0,20
Cu	0,03	0,04	0,05
Ni	0,03	0,04	0,30
Cr	0,04	0,05	0,05
Mn	0,03	0,04	0,03
Zn	0,02	0,02	0,05
Ti	0,01	0,01	0,02
Pb	0,005	0,005	0,01

Выбор марки определяется требованиями к чистоте конечного сплава. Для ответственных авиационных и аэрокосмических сплавов применяют AlBe5 стандартного сорта с минимальным содержанием примесей. Марка AlBe5N с расширенным допуском подходит для менее критичных применений — например, при рециклинге магниевых сплавов.

Лигатуры с другим содержанием бериллия

Помимо AlBe5, выпускаются алюминиево-бериллиевые лигатуры с пониженным содержанием бериллия: AlBe3 (3,0–4,0 мас. % Be) и AlBe2.7 (2,5–2,9 мас. % Be). Лигатура AlBe3 характеризуется более жёсткими ограничениями по примесям (Fe ≤ 0,05 %, Si ≤ 0,02 %) и применяется в тех случаях, когда требуется минимальное внесение сопутствующих элементов. Лигатура AlBe2.7 выпускается в виде кусков массой 40–60 г и 450–550 г. Также существует лигатура AlBe1 (около 1 % Be), которая используется при необходимости введения особо малых количеств бериллия.

Принцип выбора между лигатурами с различным содержанием Be прост: чем выше концентрация бериллия в лигатуре, тем меньшая навеска требуется для получения заданной концентрации Be в конечном сплаве, но тем выше требования к точности дозирования. Для крупных промышленных плавок предпочтительна AlBe5, для мелких экспериментальных — AlBe3 или AlBe2.7, позволяющие вводить бериллий с меньшей относительной погрешностью.

Сплавы АБТ-101 и АБТ-102: алюминиевые деформируемые сплавы с микродобавками бериллия

Сплав АБТ-101 (обозначение по единой классификации — 1901) и сплав АБТ-102 (1903) — термоупрочняемые деформируемые свариваемые алюминиевые сплавы системы Al–Zn–Mg. Аббревиатура АБТ расшифровывается как «алюминиевая броня танковая». Оба сплава разработаны в 1960-х годах и стандартизированы по ОСТ 1 92014-90.

Бериллий в алюминиевых сплавах серии АБТ присутствует в виде микродобавки (0,0002–0,005 мас. %) и выполняет функцию защиты расплава от окисления магния при литье и термообработке. Основными легирующими элементами являются цинк и магний, обеспечивающие высокую прочность после термического упрочнения за счёт выделения фазы MgZn₂.

Химический состав сплава АБТ-101 (1901)

Элемент	Содержание, мас. %
Al	основа
Zn	5,4–6,2
Mg	2,4–3,0
Mn	0,1–0,3
Cr	0,12–0,25
Zr	0,07–0,12
Cu	≤ 0,2
Fe	≤ 0,3
Si	≤ 0,2
Be	0,0002–0,005
Прочие (сумма)	≤ 0,1

Сплав АБТ-101 относится к сложнолегированным сплавам: хром, марганец и цирконий вводятся для подавления рекристаллизации и повышения сопротивления коррозионному растрескиванию под напряжением. Зарубежными аналогами АБТ-101 считаются сплав 7039 (США) и E74S (Великобритания, с 1980-х годов обозначается 7017).

Упрочнение сплава АБТ-101 достигается закалкой с последующим искусственным старением. Горячую прокатку плит ведут при температурах 350–500 °C. Закалка осуществляется нагревом до температуры солидуса с последующим охлаждением. Далее проводится двухступенчатое старение: сначала при температуре около 120 °C, затем при температуре около 200 °C. Двухступенчатый режим позволяет получить оптимальное сочетание прочности, вязкости и сопротивления коррозии под напряжением. При заданном содержании цинка и магния максимальная прочность достигается в диапазоне отношений Zn/Mg от 2,0 до 4,0, что связано с количеством упрочняющей фазы MgZn₂ в матрице.

Сплав АБТ-102 (1903)

АБТ-102 является развитием сплава АБТ-101. Он также принадлежит к системе Al–Zn–Mg и стандартизирован по ОСТ 1 92014-90 с суммарной массовой долей прочих примесей не более 0,10 %. Отличия АБТ-102 от АБТ-101 заключаются в скорректированном соотношении Zn/Mg и оптимизированных режимах термообработки, что обеспечивает иной баланс между прочностью и вязкостью. Подробная информация о сплаве АБТ-101 представлена на отдельной странице.

Применение сплавов АБТ

Сплавы АБТ-101 и АБТ-102 применяются для производства листов, плит и профилей сплошного сечения. Основная область использования — изготовление элементов бронезащиты военной техники (БМП, БМД) и специального оборудования гражданских объектов. Суммарное содержание Zn + Mg в сплавах серии АБТ, как правило, не превышает 7–8 мас. %: при более высоких концентрациях возрастает анизотропия механических свойств и склонность к коррозионному растрескиванию под напряжением, а также к охрупчиванию зоны термического влияния при сварке.

Одним из ключевых требований к сплавам серии АБТ является свариваемость с использованием технологий, пригодных для серийного производства бронекорпусов. Не менее важно сопротивление коррозионному растрескиванию под напряжением — критически значимое свойство для сварных соединений плит из цинкосодержащих алюминиевых сплавов, работающих в условиях длительного нагружения и воздействия атмосферной коррозии.

Применение алюминиевых сплавов вместо стали в бронированных конструкциях позволяет снизить массу корпуса на 25–30 % при сохранении равностойкости. Помимо экономии массы, алюминиевая броня обеспечивает эффективную защиту от проникающей радиации, более быстрое освобождение от наведённой радиации и меньшую заброневую осколочность по сравнению со стальной бронёй. Эти свойства определяют широкое использование сплавов АБТ в конструкциях десантируемой и плавающей техники.

Развитием монолитной брони из сплавов АБТ стали слоистые бронеплиты, в которых чередуются слои из сплавов различной твёрдости и вязкости, разделённые прослойками из технически чистого алюминия. Такая конструкция повышает баллистическую стойкость на 10–15 % по сравнению с гомогенными плитами эквивалентной толщины.

Конструкционные композиты системы Al–Be с высоким содержанием бериллия

Помимо лигатур и микролегированных сплавов, существуют конструкционные материалы с содержанием бериллия порядка 60–62 мас. % и 38–40 мас. % алюминия. Такие металломатричные композиты получают методами порошковой металлургии: газовую атомизацию предварительно легированного порошка с последующим горячим прессованием и экструзией. Каждая частица порошка содержит алюминий между дендритами бериллия, что обеспечивает однородную микроструктуру в готовом изделии.

Полуфабрикаты изготавливают холодным изостатическим прессованием (CIP) порошка в предварительные заготовки с последующей экструзией с коэффициентом вытяжки не менее 4:1. Экструдированный пруток является наиболее исследованной формой полуфабриката, для которой накоплена обширная база конструкторских данных. Также доступны листы и плиты, получаемые горячей прокаткой экструдированных заготовок.

Сплав для космической техники данного типа обладает плотностью около 2,07 г/см³ (на 23 % легче чистого алюминия), удельным модулем упругости примерно в 3,8 раза выше, чем у алюминия или стали, и теплопроводностью около 210 Вт/(м·К), что примерно на 25 % превышает теплопроводность распространённых алюминиевых композитов (например, на основе Al 6061). Эти свойства делают подобный лёгкий жёсткий сплав оптимальным для несущих конструкций спутников, зеркал метеорологических систем, оптических платформ и инерциальных навигационных систем, где критичны минимальная масса и максимальная размерная стабильность.

Обработка резанием таких композитов выполняется стандартным инструментом, применяемым для алюминия, однако требует обязательного соблюдения мер безопасности при работе с бериллийсодержащей пылью. Соединение деталей осуществляется пайкой, диффузионной сваркой или механическим крепежом. Сварка плавлением не рекомендуется из-за образования крупных бериллиевых включений в зоне шва.

Области применения Al–Be композитов

Высоконаполненные алюминиево-бериллиевые композиты применяются в аэрокосмической отрасли: несущие конструкции космических аппаратов, платформы оптических и инерциальных систем, крупногабаритные зеркала (в том числе сотовой конструкции) для метеорологических и наблюдательных спутников, элементы систем наведения. Низкий ТКЛР и высокая размерная стабильность позволяют использовать такие материалы в прецизионных оптико-механических системах, работающих в условиях значительных термоциклических нагрузок. Полированная поверхность Al–Be композитов обладает относительно высокой шероховатостью (порядка 200–250 Å), поэтому для оптических применений на поверхность наносят аморфное покрытие (как правило, химический никель), позволяющее достичь шероховатости 15–20 Å.

Физические и механические свойства бериллия и алюминия

Для понимания роли бериллия в алюминиевых сплавах полезно сопоставить ключевые свойства обоих металлов:

Свойство	Бериллий (Be)	Алюминий (Al)
Плотность, г/см³	1,848	2,70
Температура плавления, °C	1287	660
Модуль упругости (Юнга), ГПа	287–310	70
Удельная теплоёмкость, Дж/(кг·К)	1825–1925	897
Теплопроводность, Вт/(м·К)	190–216	237
ТКЛР, 10⁻⁶ К⁻¹	11,4	23,1

Бериллий обладает исключительно высоким модулем упругости при очень низкой плотности. Его удельный модуль (отношение модуля Юнга к плотности) примерно в 6 раз превышает аналогичный показатель стали, титана и алюминия. Именно это свойство делает бериллий и его сплавы незаменимыми в конструкциях, где критичны жёсткость и минимальная масса. Помимо этого, бериллий отличается высокой теплоёмкостью (наибольшей среди всех конструкционных металлов) и низким ТКЛР, что обеспечивает размерную стабильность в условиях значительных перепадов температур.

Требования безопасности при работе с бериллийсодержащими сплавами

Бериллий и его соединения высокотоксичны. Бериллий относится к 1 классу опасности и обладает канцерогенным и выраженным аллергическим действием. Хроническое вдыхание аэрозолей и пыли, содержащих бериллий, способно вызвать бериллиоз — тяжёлое заболевание органов дыхания гранулематозного характера.

Предельно допустимая концентрация (ПДК) бериллия и его соединений в воздухе рабочей зоны в пересчёте на Be составляет 0,001 мг/м³. ПДК в атмосферном воздухе населённых мест — 0,00001 мг/м³.

При работе с лигатурами AlBe5 и другими бериллийсодержащими сплавами необходимо соблюдать следующие требования:

Операции плавки, литья, сварки и механической обработки, при которых возможно образование пыли, паров и аэрозолей, должны проводиться в специально оборудованных изолированных помещениях с принудительной приточно-вытяжной вентиляцией. Оборудование должно быть оснащено местными отсосами и укрытиями боксового типа. Плавку следует проводить в герметичных вакуумных или индукционных печах, установленных в вентилируемых кабинах. Все работающие должны использовать средства индивидуальной защиты органов дыхания и кожи. Отходящие газы и вентиляционные выбросы должны подвергаться очистке от бериллия перед выбросом в атмосферу.

Важно учитывать, что наибольшую опасность представляют мелкодисперсная пыль (частицы менее 5–10 мкм), пары и аэрозоли, образующиеся при высокотемпературной обработке. Операции горячей обработки давлением (прессование, ковка, штамповка) в герметично заваренных оболочках не создают значительного загрязнения воздуха и могут выполняться в общецеховых условиях.

Хранение и транспортировка лигатур AlBe5 в виде слитков, кусков или гранул в герметичной упаковке при нормальной температуре не представляют опасности, так как бериллий в составе сплава находится в связанном состоянии и не образует аэрозолей.

Формы поставки алюминиево-бериллиевых материалов

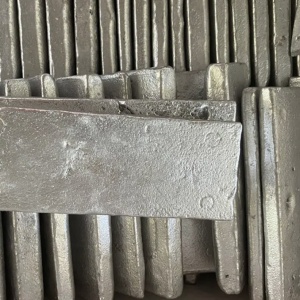

Лигатуры AlBe5 поставляются в виде слитков массой до 2,5 кг, нарезанных кусков калиброванной массы (от 10 до 320 г) и гранул размером 2–20 мм. Упаковка — герметичные деревянные ящики, масса нетто упаковки обычно составляет 100–150 кг. Мелкие куски и гранулы наиболее удобны для точного дозирования в небольших плавках.

Выбор формы поставки определяется объёмом плавки и требуемой точностью дозирования. Для крупных промышленных плавок (сотни килограммов и более) экономически целесообразно использовать слитки AlBe5 или AlBe5N. Для лабораторных и опытно-промышленных плавок, где необходимо вводить граммы или десятки граммов лигатуры, применяют мелкие куски AlBe5P30 или гранулы AlBe5G. Гранулированная форма особенно удобна при автоматизированной подаче в расплав.

При выборе сорта по чистоте следует руководствоваться требованиями к конечному сплаву. Для авиационных и аэрокосмических сплавов серии 5xxx с жёсткими ограничениями по примесям необходим стандартный сорт AlBe5 с минимальным содержанием железа, кремния и никеля. Марка AlBe5N с расширенными допусками применяется в менее ответственных случаях — при рециклинге магниевых сплавов, в литейных сплавах без жёстких ограничений по примесям.

Сплавы АБТ-101 и АБТ-102 поставляются в виде катаных плит и листов различной толщины, а также прессованных профилей сплошного сечения.
