Алюминиевая проволока А5 5 мм

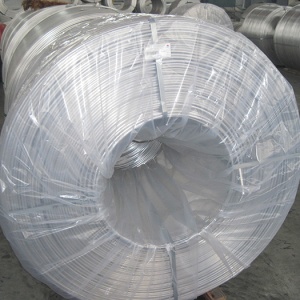

Алюминиевая проволока из первичного алюминия марки А5 — полуфабрикат технической чистоты (не менее 99,5 % Al), применяемый в сварочном производстве, электротехнике, строительстве и ряде других отраслей. Проволока диаметром 5 мм относится к категории крупных сечений: она поставляется преимущественно в бухтах или в виде прямолинейных прутков и используется при ручной и полуавтоматической аргонодуговой сварке, а также в качестве вязальной, крепёжной и электропроводящей продукции.

Марка А5: химический состав и нормативная база

Алюминий А5 — первичный алюминий технической чистоты. Химический состав определён ГОСТ 11069-2019 «Алюминий первичный. Марки». Суммарное содержание примесей не превышает 0,5 %, что обеспечивает высокую коррозионную стойкость, хорошую электропроводность и пластичность.

Химический состав алюминия А5 по ГОСТ 11069-2019

Элемент	Al	Fe	Si	Cu	Mg	Mn	Zn	Ti	Ga
Содержание, %	≥ 99,50	≤ 0,30	≤ 0,25	≤ 0,02	≤ 0,03	≤ 0,05	≤ 0,06	≤ 0,02	≤ 0,03

Низкое содержание меди (до 0,02 %) положительно влияет на коррозионную стойкость и свариваемость. Ограничение по железу (до 0,30 %) и кремнию (до 0,25 %) обеспечивает достаточную пластичность проволоки для волочения и деформации.

Сварочная проволока СвА5: назначение и стандарт

Проволока из алюминия А5, предназначенная для сварки, обозначается маркой СвА5 (приставка «Св» — сварочная). Она регламентируется ГОСТ 7871-2019 «Проволока сварочная из алюминия и алюминиевых сплавов. Технические условия» (ранее действовал ГОСТ 7871-75). Стандарт распространяется на тянутую и прессованную проволоку, предназначенную для сварки плавлением в среде инертных газов и в вакууме.

Проволока СвА5 диаметром 5,0 мм относится к крупному сортаменту и выпускается преимущественно в бухтах или в виде прямолинейных прутков длиной 1,0 м (с отклонением ±1 %). Проволока диаметром свыше 4 мм, как правило, поставляется без химической обработки поверхности; для диаметров 4 мм и менее стандарт требует обязательной химической обработки и намотки на катушки.

Сортамент сварочной проволоки по ГОСТ 7871

Параметр	Значение
Диапазон диаметров (тянутая)	0,8–5,0 мм
Диапазон диаметров (прессованная)	5,0–12,5 мм
Состояние поставки	Нагартованное (Н) или отожжённое (М) по согласованию
Упаковка (∅ > 4 мм)	Бухты (БТ) или прутки (ПР)
Внутренний диаметр бухты	500–750 мм
Масса бухты	не более 25 кг

Диаметр 5 мм является граничным: тянутая проволока выпускается до 5,0 мм включительно, прессованная — от 5,0 мм. Таким образом, проволока СвА5 диаметром 5 мм может быть как тянутой, так и прессованной.

Пример условного обозначения

Проволока тянутая из алюминия марки СвА5, в нагартованном состоянии, диаметром 5,00 мм, в бухте:

Проволока В.СвА5.Н 5,00×БТ ГОСТ 7871-75

Физические свойства алюминиевой проволоки А5

Физические характеристики проволоки определяются свойствами базового металла — первичного алюминия А5. Они практически не зависят от способа производства проволоки (волочение или прессование), но могут незначительно меняться в зависимости от состояния (нагартованное или отожжённое).

Параметр	Значение
Плотность при 20 °C	2700 кг/м³
Температура плавления	~ 658–660 °C
Теплопроводность при 20 °C	~ 220–236 Вт/(м·К)
Удельное электрическое сопротивление	~ 0,027 Ом·мм²/м
Коэффициент линейного теплового расширения (20–200 °C)	~ 24,5·10⁻⁶ К⁻¹

Высокая теплопроводность и электропроводность (около 65 % от электропроводности меди) при низкой плотности — главные преимущества проволоки из алюминия А5 перед медной и стальной.

Механические свойства проволоки А5 диаметром 5 мм

Механические характеристики зависят от состояния поставки. Нагартованная проволока (Н) значительно прочнее, но менее пластична. Отожжённая (М) — мягкая и хорошо деформируемая.

Параметр	Нагартованная (Н)	Отожжённая (М)
Временное сопротивление разрыву (σв), МПа	130–160	60–90
Относительное удлинение (δ), %	≥ 3	≥ 20

Для сварочной проволоки СвА5 на катушках (диаметр до 4 мм включительно) ГОСТ 7871 требует σ_в не менее 100 МПа. Для проволоки диаметром 5 мм в бухтах стандарт не устанавливает отдельного требования к прочности на разрыв, однако фактические значения для нагартованного состояния, как правило, составляют 130–160 МПа.

Расчёт массы проволоки диаметром 5 мм

Теоретическая масса 1 м проволоки из алюминия А5 диаметром 5 мм:

m = ρ × π × d² / 4 = 2700 × 3,1416 × 0,005² / 4 ≈ 0,053 кг/м

Соответственно, 1 кг проволоки ∅5 мм содержит приблизительно 18,9 м, а бухта массой 25 кг — около 472 м.

Применение алюминиевой проволоки А5

Проволока из первичного алюминия А5 диаметром 5 мм находит применение в нескольких направлениях, каждое из которых связано с конкретными свойствами материала.

Сварка алюминиевых конструкций

Основное назначение проволоки СвА5 — сварка плавлением изделий из технического алюминия (А5, А6, А7, АД0, АД1 и аналогичных марок) в среде защитных газов (аргон). Проволока диаметром 5 мм применяется при ручной аргонодуговой сварке (TIG) в качестве присадочного прутка. Для полуавтоматической сварки (MIG) обычно используют меньшие диаметры (0,8–2,0 мм), поэтому проволока ∅5 мм при MIG-сварке не используется.

Основные области сварного применения: ёмкости, резервуары, теплообменники, трубопроводы, конструкции из нелегированного алюминия. Сварные швы, выполненные проволокой СвА5, обладают высокой коррозионной стойкостью и стойкостью к растрескиванию.

Электротехника и токопроводящие изделия

Благодаря высокой электропроводности проволока А5 применяется в электротехнических целях: для изготовления токоведущих элементов, контактных соединений, экранов. Алюминий А5 уступает по электропроводности только серебру, меди и золоту, но в 3,3 раза легче меди, что обеспечивает существенный выигрыш по удельной электропроводности на единицу массы.

Вязальная и крепёжная проволока

Мягкая (отожжённая) проволока А5 диаметром 5 мм используется в качестве вязальной — для крепления тепло- и гидроизоляции, увязки грузов, изготовления хомутов и подвесов. Коррозионная стойкость алюминия делает проволоку предпочтительной альтернативой стальной в условиях повышенной влажности и на открытом воздухе.

Строительство и отделка

В строительстве проволока А5 служит для формирования каркасов, сеток, армирующих элементов, которые не подвергаются значительным нагрузкам, но должны быть лёгкими и коррозионно-стойкими. Проволока также применяется при монтаже вентиляционных систем, крепления изоляции теплотрасс.

Коррозионная стойкость проволоки из алюминия А5

На воздухе алюминий А5 мгновенно покрывается плотной оксидной плёнкой Al₂O₃, которая надёжно защищает металл от дальнейшего окисления. Благодаря этому проволока устойчива к атмосферной коррозии (в том числе в морском климате), воздействию нейтральных водных растворов, большинства пищевых и химически неактивных сред.

Проволока неустойчива к концентрированным щелочам, соляной кислоте и растворам с pH выше 9 — в этих условиях оксидная плёнка разрушается. При выборе проволоки для конкретной среды необходимо учитывать химическую совместимость.

Технологические особенности работы с проволокой А5 ∅5 мм

Подготовка к сварке

Перед сваркой поверхность проволоки очищают от оксидной плёнки. Для проволоки диаметром 5 мм, поставляемой в бухтах без химической обработки, зачистку выполняют механически (наждачная бумага, металлическая щётка из нержавеющей стали) или химически (травление). Применение абразивных кругов из обычной стали недопустимо — частицы железа, внедрённые в алюминий, становятся очагами коррозии.

Перед подачей в зону сварки присадочный пруток рекомендуется выпрямить и прогреть до 100–150 °C для удаления поверхностной влаги и снижения пористости шва.

Гибка и формовка

Отожжённая проволока А5М диаметром 5 мм легко гнётся вручную — минимальный радиус изгиба без трещин составляет около 2–3 диаметров (10–15 мм). Нагартованная проволока жёстче и требует большего радиуса. При необходимости многократных изгибов в одном месте рекомендуется промежуточный отжиг (300–400 °C) для предотвращения растрескивания.

Хранение алюминиевой проволоки

Проволоку хранят в сухих закрытых помещениях. Для сварочной проволоки с химически обработанной поверхностью гарантийный срок хранения по ГОСТ 7871 составляет 1 год с момента изготовления. Проволока без химической обработки менее требовательна к условиям хранения, однако длительный контакт с влагой приводит к образованию белых коррозионных пятен (гидроксид алюминия), снижающих качество сварного шва.

При хранении следует исключить контакт алюминиевой проволоки с медью, свинцом, оловом и другими металлами, образующими гальванические пары.

Формы поставки алюминиевой проволоки

Проволока из алюминия А5 поставляется в нескольких формах, зависящих от назначения и диаметра.

Форма поставки	Особенности
Бухты (БТ)	Основная форма для ∅5 мм. Внутренний диаметр 500–750 мм, масса до 25 кг
Прутки (ПР)	Прямолинейные отрезки длиной 1,0 м (стандарт) или по согласованию. Масса пачки — 5 кг
Катушки (БР)	Для диаметров до 4 мм с химически обработанной поверхностью
Бочки	Для диаметров до 4 мм, удобны при механизированной сварке

Подробнее о сортаменте и других марках алюминиевой проволоки — на странице алюминиевая проволока.

Отличие проволоки А5 от сварочных марок СвАМг и Св1201

Проволока СвА5 из нелегированного алюминия принципиально отличается от сварочных проволок на основе алюминиево-магниевых (СвАМг3, СвАМг5, СвАМг6) и алюминиево-кремниевых сплавов. Основные различия:

Прочность. Проволока СвА5 обеспечивает прочность шва на уровне 60–90 МПа (после сварки), что существенно ниже, чем у СвАМг5 (250–280 МПа) или Св1201 (300–350 МПа). Поэтому СвА5 не применяют для сварки нагруженных конструкций.

Область применения. СвА5 предназначена только для сварки нелегированного алюминия (А5, А6, А7, АД0, АД1). Для сварки дюралюминиев, магналиев и термоупрочняемых сплавов используют соответствующие легированные проволоки.

Коррозионная стойкость. Швы из СвА5 обладают наивысшей коррозионной стойкостью среди алюминиевых сварочных проволок, что важно для пищевого и химического оборудования.

Требования к качеству поверхности проволоки

Согласно ГОСТ 7871, проволока должна иметь чистую поверхность без плен, трещин, закатов, вмятин, заусенцев и расслоений. Допускаются незначительные поверхностные дефекты (цвета побежалости, тёмные и светлые пятна), не выводящие проволоку за предельные отклонения по диаметру при контрольной зачистке.

После химической обработки поверхность должна быть блестящей с шероховатостью Ra не более 2,5 мкм. Для проволоки ∅5 мм в бухтах без химической обработки допускается матовая поверхность.

Основные нормативные документы

Документ	Что регулирует
ГОСТ 11069-2019	Химический состав первичного алюминия марки А5
ГОСТ 7871-2019	Сварочная проволока из алюминия — технические условия, сортамент, маркировка
ГОСТ 4784-2019	Алюминий и алюминиевые сплавы деформируемые — марки
ГОСТ 10446	Проволока — метод испытания на растяжение
