Анод алюмоцинковый резьбовой АЦ

Назначение и область применения анода алюмоцинкового резьбового серии АЦ

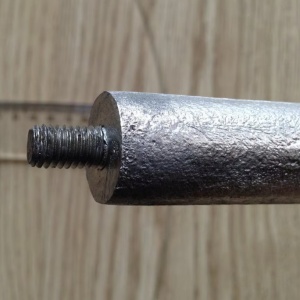

Анод алюмоцинковый резьбовой серии АЦ — изделие протекторной (гальванической) защиты, предназначенное для предотвращения электрохимической коррозии внутренних стальных поверхностей технологических аппаратов. Область применения — ёмкостное и колонное оборудование, работающее с обводнёнными минерализованными средами, характеризующимися низкой электропроводностью. К таким средам относятся подтоварные воды нефтяных резервуаров, водонефтяные эмульсии, солевые растворы ниже порога эффективной работы систем катодной защиты с внешним источником тока.

Принцип действия основан на формировании гальванической пары между анодом из сплава на основе алюминия (более электроотрицательный потенциал) и стальной стенкой аппарата (катод). Защитный ток, генерируемый этой гальванопарой, подавляет анодное растворение стали. Анод при этом является расходным (жертвенным) элементом и постепенно разрушается, требуя периодической замены.

Протекторная защита с использованием алюмоцинковых анодов серии АЦ не требует внешнего источника электрического тока, что принципиально отличает её от катодной защиты. Это преимущество определяет выбор протекторного метода для оборудования, работающего во взрывоопасных зонах, а также в условиях, где подвод электропитания затруднён или экономически нецелесообразен.

Конструкция и способ присоединения

Анод серии АЦ конструктивно представляет собой литой корпус из протекторного сплава на основе алюминия, внутри которого залит стальной сердечник (контактный стержень) с резьбовым концом. Резьбовое соединение 3/4″ обеспечивает монтаж анода непосредственно в штуцер или бобышку на стенке защищаемого аппарата.

Элементы конструкции

Корпус (протекторная масса) — рабочая часть анода, отливаемая из сплава на основе алюминия. Именно эта часть растворяется в процессе эксплуатации, генерируя защитный ток. Форма корпуса — как правило, цилиндрическая или близкая к ней, что обеспечивает равномерное растворение и предсказуемый срок службы.

Сердечник (контактный стержень) — стальной элемент, обеспечивающий электрический контакт между протекторной массой и защищаемой конструкцией, а также механическое крепление анода. Один конец сердечника залит в протекторный сплав, другой — выполнен с наружной резьбой 3/4″ для ввинчивания в штуцер аппарата.

Комплект крепежа — две гайки и две шайбы, поставляемые в комплекте с анодом, предназначены для надёжной фиксации и обеспечения электрического контакта между сердечником и корпусом аппарата.

Габаритные размеры

Габаритные размеры анода алюмоцинкового резьбового серии АЦ в миллиметрах приведены на рисунке 1.

Рисунок 1. Габаритные размеры анода серии АЦ.

Технические характеристики анода серии АЦ

Параметр	Значение
Марка протекторного сплава	АП4 по ГОСТ 26251-84 или аналог с подобными характеристиками
Материал сердечника	Сталь марки А по ГОСТ 5521-93 или аналог без следов коррозии
Покрытие сердечника	Коррозионностойкое
Способ присоединения	Резьбовое соединение 3/4″
Гарантийный срок эксплуатации	12 месяцев

Протекторный сплав АП4: состав и электрохимические свойства

Сплав АП4 относится к группе алюминиевых протекторных сплавов повышенной анодной активности, регламентированных ГОСТ 26251-84. Основа сплава — алюминий; легирующими компонентами, обеспечивающими стабильную электрохимическую активность, являются цинк, галлий и индий. Эти добавки препятствуют образованию плотной оксидной плёнки на поверхности алюминия, которая в обычных условиях приводит к пассивации и прекращению анодного растворения.

Химический состав сплава АП4 по ГОСТ 26251-84

Компонент	Массовая доля, %
Алюминий (Al)	Основа
Цинк (Zn)	2,5–4,5
Галлий (Ga)	0,1–0,2
Индий (In)	0,01–0,05
Олово (Sn)	0,01–0,05

Предельное содержание примесей в сплаве АП4

Примесь	Не более, %
Железо (Fe)	0,10
Медь (Cu)	0,01
Кремний (Si)	0,10

Роль каждого легирующего элемента в сплаве АП4 обусловлена решением конкретной электрохимической задачи. Цинк смещает стационарный потенциал сплава в отрицательную сторону, увеличивая разность потенциалов между анодом и защищаемой сталью, что повышает эффективность токоотдачи. Галлий и индий выполняют функцию активаторов — они разрушают пассивную оксидную плёнку на поверхности алюминия, обеспечивая стабильное анодное растворение без значительной самокоррозии. Олово дополнительно стабилизирует электрохимические характеристики сплава в средах с переменным составом.

Контроль содержания примесей — железа, меди, кремния — критически важен. Превышение допустимых концентраций этих элементов приводит к образованию катодных включений в структуре анода, что вызывает локальную пассивацию, неравномерное растворение и снижение КПД протекторной защиты.

Электрохимические характеристики сплава АП4

Стационарный потенциал сплава АП4 в морской воде составляет от −0,84 до −0,90 В (относительно медносульфатного электрода сравнения). Этот диапазон обеспечивает достаточную движущую силу для защиты углеродистых и низколегированных сталей, стационарный потенциал которых в аналогичных средах находится в диапазоне −0,50…−0,65 В.

Теоретический электрохимический эквивалент алюминия составляет 2982 А·ч/кг, что существенно выше, чем у цинка (820 А·ч/кг) и магния (2204 А·ч/кг). Это означает, что при одинаковой массе алюминиевый анод способен генерировать защитный ток значительно дольше, чем цинковый. Практический КПД протекторных сплавов на основе алюминия, как правило, составляет 80–95% от теоретического значения, что делает их одними из наиболее экономичных материалов для протекторной защиты.

Материал и покрытие сердечника

Сердечник анода серии АЦ выполняется из стали марки А по ГОСТ 5521-93 (прокат стальной для судостроения) или аналога с подобными техническими характеристиками. Сталь марки А — углеродистая сталь нормальной прочности, применяемая в судостроении. Выбор именно судостроительной стали обусловлен повышенными требованиями к работоспособности в водных и минерализованных средах.

Поверхность сердечника имеет коррозионностойкое покрытие. Это покрытие предотвращает коррозию стального стержня в зоне контакта с протекторным сплавом и обводнённой средой, обеспечивая надёжный электрический контакт на протяжении всего срока эксплуатации анода. Согласно требованиям ГОСТ 26251-84 для арматуры протекторов допускается применение цинковых и кадмиевых покрытий по ГОСТ 9.306-85.

Сердечник не должен иметь следов коррозии на момент поставки — это обязательное условие, так как коррозионные продукты на контактной поверхности увеличивают переходное сопротивление и снижают эффективность всей системы протекторной защиты.

Принцип работы протекторной защиты алюмоцинковым анодом

При погружении анода в обводнённую минерализованную среду внутри аппарата формируется гальванический элемент. Протекторный сплав АП4 (анод) имеет более электроотрицательный потенциал, чем стальная стенка аппарата (катод). Разность потенциалов создаёт электродвижущую силу, под действием которой в цепи «анод — электролит — стальная стенка» протекает защитный ток.

На аноде протекает реакция окисления (анодное растворение алюминия): атомы алюминия переходят в раствор в виде ионов, высвобождая электроны. Эти электроны через сердечник и крепёжное соединение поступают на стальную поверхность аппарата, где расходуются в катодных реакциях — восстановлении растворённого кислорода или ионов водорода. В результате весь защитный ток натекает на стальную поверхность из электролита, что подавляет анодное растворение стали и предотвращает коррозию.

Условия эффективной работы

Эффективность протекторной защиты алюмоцинковым анодом зависит от нескольких факторов:

Электропроводность среды. Аноды серии АЦ специально предназначены для сред с низкой электропроводностью. В высокоминерализованных средах (морская вода, концентрированные солевые растворы) более целесообразно применение цинковых протекторов, которые обладают меньшим потенциалом саморастворения в таких условиях.

Температура среды. Рабочая температура влияет на скорость электрохимических реакций и на структуру продуктов коррозии анода. При повышенных температурах скорость растворения анода возрастает, что сокращает его ресурс.

Площадь защищаемой поверхности. Каждый анод обеспечивает защиту ограниченной площади стальной поверхности. Радиус защитного действия зависит от электропроводности среды, плотности защитного тока и массы анода. Расчёт количества анодов выполняется проектной организацией для конкретных условий эксплуатации аппарата.

Обводнённость среды. Протекторная защита работает только при наличии электролита (водной фазы) между анодом и защищаемой поверхностью. В полностью безводных углеводородных средах гальваническая пара не функционирует.

Маркировка анодов серии АЦ

Маркировка наносится на рабочую поверхность анода. Она выполняется при литье (выпуклые или вдавленные знаки в литейной форме) или ударным способом с помощью клейм по ГОСТ 25726-83. Маркировка должна содержать:

• номер плавки;
• порядковый номер анода.

Маркировка обеспечивает прослеживаемость каждого изделия до конкретной партии сплава, что критически важно для контроля качества и расследования случаев преждевременного выхода протекторов из строя.

Согласно ГОСТ 26251-84 для протекторов из алюминиевого сплава марки АП4 дополнительно предусмотрена цветовая идентификация — полоса жёлтого цвета шириной 20 мм, наносимая несмываемой краской поперёк протектора в средней зоне рабочей поверхности.

Комплект поставки и сопроводительная документация

Состав комплекта поставки

Наименование	Количество
Анод алюмоцинковый резьбовой серии АЦ	1 шт.
Гайка	2 шт.
Шайба	2 шт.

Сопроводительная документация

На каждую партию анодов одной плавки поставляется следующий комплект документов:

• Паспорт (1 экземпляр на партию одной плавки) — содержит сведения о химическом составе сплава, результатах контрольных испытаний, номере плавки.
• Паспорт качества на изделие — подтверждает соответствие изделия техническим требованиям.
• Сертификат соответствия (декларация о соответствии) требованиям ТР ТС — подтверждает соответствие продукции требованиям технических регламентов Таможенного союза.

Все сертификаты, свидетельства и разрешения должны быть действительны на момент поставки.

Требования к упаковке, хранению и транспортированию

Упаковка анодов серии АЦ должна исключать механические повреждения изделий при хранении и транспортировке всеми видами транспорта в соответствии с ГОСТ 15846-2002 (продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности).

Требования к хранению

Аноды следует хранить в закрытых складских помещениях, защищённых от атмосферных осадков, прямого солнечного света и агрессивных химических веществ. Рабочая поверхность анодов не должна подвергаться загрязнению маслами, красками и другими веществами, способными образовать изолирующую плёнку и нарушить работу протекторной защиты.

По ГОСТ 26251-84 по истечении гарантийного срока хранения перед монтажом систем протекторной защиты должна проводиться проверка состояния протекторов в объёме 10% от партии на соответствие требованиям стандарта по внешнему виду, массе и размерам.

Транспортирование

Допускается транспортировка всеми видами транспорта при условии соблюдения правил перевозки грузов, установленных для соответствующего вида транспорта. При погрузке и разгрузке не допускаются удары, которые могут привести к сколам протекторной массы или повреждению резьбового соединения сердечника.

Монтаж резьбового анода: рекомендации для инженеров

Подготовка к монтажу

Перед установкой анода необходимо провести визуальный осмотр изделия. Не допускается монтаж анодов, имеющих:

• трещины или сколы протекторной массы, обнажающие значительную часть сердечника;
• следы коррозии на сердечнике или резьбовом соединении;
• повреждения резьбы, препятствующие нормальному ввинчиванию;
• загрязнения рабочей поверхности (масло, краска, грязь).

Штуцер или бобышка на стенке аппарата, в которые монтируется анод, также должны быть очищены от продуктов коррозии и загрязнений. Необходимо обеспечить надёжный металлический контакт между сердечником анода и корпусом защищаемого оборудования.

Порядок установки

Анод ввинчивается резьбовым концом сердечника в подготовленный штуцер 3/4″ на корпусе аппарата. Гайки и шайбы из комплекта поставки используются для фиксации и обеспечения электрического контакта. Момент затяжки должен обеспечивать надёжное соединение без деформации резьбы. Рабочая поверхность анода (протекторная масса) должна быть полностью погружена в рабочую среду.

Контроль работоспособности

В процессе эксплуатации рекомендуется периодически контролировать:

• степень растворения (износа) протекторной массы — визуально при плановых остановках оборудования;
• защитный потенциал стальной конструкции — инструментально, с помощью электрода сравнения;
• целостность электрического контакта между анодом и защищаемой конструкцией.

Анод подлежит замене при растворении протекторной массы до обнажения сердечника или при снижении защитного потенциала ниже нормативных значений.

Сравнение алюминиевых, цинковых и магниевых протекторов

Выбор материала протектора определяется условиями эксплуатации защищаемого оборудования. Ниже приведено сравнение основных типов протекторных сплавов.

Параметр	Алюминиевые (АП4)	Цинковые (ЦП1–ЦП3)	Магниевые (МП1)
Основа сплава	Алюминий	Цинк	Магний
Теоретическая токоотдача, А·ч/кг	2982	820	2204
Стационарный потенциал (МСЭ), В	−0,84…−0,90	−1,0…−1,1	−1,5…−1,7
Оптимальная среда	Минерализованная вода с низкой электропроводностью	Морская вода, солёная вода	Грунт, пресная вода
Плотность сплава, г/см³	≈2,7	≈7,1	≈1,8
Пожаро- и взрывоопасность	Низкая	Низкая	Повышенная (магний горюч)

Алюмоцинковые протекторы серии АЦ из сплава АП4 занимают промежуточное положение: обладают высокой токоотдачей на единицу массы, подходят для слабоминерализованных обводнённых сред и при этом не несут рисков, связанных с горючестью магниевых сплавов. Последнее обстоятельство особенно важно для нефтегазового и химического оборудования.

Нормативная база и стандарты

Производство и приёмка анодов серии АЦ регламентируются рядом нормативных документов:

Документ	Область применения
ГОСТ 26251-84	Протекторы для защиты от коррозии. Технические условия. Устанавливает требования к протекторным сплавам, их химическому составу, типоразмерам, маркировке, приёмке и испытаниям
ГОСТ 5521-93	Прокат стальной для судостроения. Определяет требования к стали марки А, из которой изготавливается сердечник
ГОСТ 25726-83	Клейма ручные буквенные и цифровые. Регламентирует инструмент для нанесения маркировки ударным способом
ГОСТ 15846-2002	Продукция, отправляемая в районы Крайнего Севера. Требования к упаковке, маркировке, транспортированию и хранению
ГОСТ 9.306-85	ЕСЗКС. Покрытия металлические и неметаллические. Обозначение. Регламентирует типы коррозионностойких покрытий для арматуры протекторов

Типичные ошибки при выборе и эксплуатации протекторов

Практика эксплуатации систем протекторной защиты в промышленности выявляет ряд распространённых ошибок, существенно снижающих эффективность защиты.

Неправильный выбор типа протектора

Использование цинковых протекторов в средах с низкой минерализацией и электропроводностью — одна из наиболее частых ошибок. Цинковые аноды в таких условиях склонны к образованию плотного слоя продуктов коррозии на рабочей поверхности, что приводит к пассивации и прекращению генерации защитного тока. Алюмоцинковые аноды из сплава АП4, активированного галлием и индием, значительно менее подвержены пассивации в слабоминерализованных средах.

Нарушение электрического контакта

Окрашивание рабочей поверхности анода, загрязнение резьбового соединения, применение диэлектрических прокладок между сердечником и штуцером аппарата — всё это разрывает электрическую цепь гальванической пары и делает протекторную защиту неработоспособной. Особенно критично — случайное окрашивание рабочей поверхности анода при технологическом обслуживании оборудования.

Недостаточное количество анодов

Расчёт количества протекторов должен выполняться проектной организацией с учётом площади защищаемой поверхности, электропроводности среды и требуемой плотности защитного тока. Установка меньшего количества анодов, чем предусмотрено проектом, приводит к неполной защите — на удалённых от анодов участках стальной поверхности коррозия продолжается.

Несвоевременная замена

Анод является расходным элементом. По мере растворения протекторной массы генерируемый защитный ток уменьшается. Эксплуатация анодов сверх установленного ресурса или до полного растворения протекторной массы приводит к прекращению защиты и возобновлению коррозии.

Области промышленного применения

Резьбовые алюмоцинковые аноды серии АЦ применяются в следующих типах оборудования:

• нефтяные и нефтепродуктовые резервуары (РВС) — защита днища и нижнего пояса стенки в зоне контакта с подтоварной водой;
• сепараторы и отстойники на нефтепромыслах — защита внутренних поверхностей в зоне водной фазы;
• теплообменные аппараты — защита трубных решёток и корпусов при работе с обводнёнными технологическими средами;
• ёмкости хранения и подготовки воды — защита стальных стенок от коррозии в минерализованных водах;
• технологические трубопроводы большого диаметра — при наличии штуцеров, обеспечивающих установку резьбовых анодов.

Выбор именно резьбового способа крепления обусловлен возможностью замены анода без вскрытия аппарата — достаточно вывинтить отработавший протектор из штуцера и установить новый. Это особенно важно для непрерывно работающего оборудования, где остановки на техническое обслуживание строго регламентированы.

Приёмка и контроль качества

Согласно ГОСТ 26251-84 протекторы принимаются партиями. Партия состоит из протекторов одного типоразмера и одной марки сплава. При приёмо-сдаточных испытаниях проводят:

• проверку химического состава сплава — методами, обеспечивающими необходимую точность определения легирующих элементов и примесей;
• контроль внешнего вида — отсутствие трещин, раковин, сколов, следов коррозии;
• проверку размеров и массы — соответствие чертежам и допускам;
• проверку маркировки — наличие и читаемость номера плавки и порядкового номера анода.

При входном контроле на предприятии-потребителе рекомендуется дополнительно проверять комплектность поставки (анод + 2 гайки + 2 шайбы), наличие сопроводительной документации и соответствие данных в паспорте маркировке на изделии.
