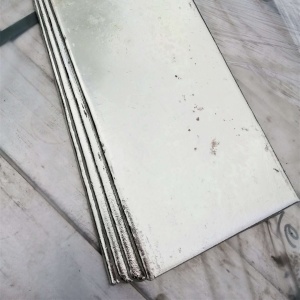

Аноды оловянные О1 катаные

Катаные оловянные аноды из олова марки О1 предназначены для электрохимического осаждения оловянных покрытий в гальваническом производстве. Они применяются для лужения деталей из стали, меди, латуни и бронзы, а также в производстве печатных плат и пищевой жести. Химический состав олова О1 регламентирован ГОСТ 860‑75, а технические требования к катаным анодам определяются соответствующими ТУ.

Катаные аноды отличаются от литых более плотной и однородной структурой металла, что обеспечивает равномерное растворение в электролите и стабильное качество покрытия на протяжении всего срока эксплуатации.

Олово марки О1: химический состав по ГОСТ 860‑75

Олово марки О1 содержит не менее 99,900 % чистого олова (Sn). Нормы содержания примесей установлены ГОСТ 860‑75 и зависят от категории качества.

Химический состав олова О1, высшая категория качества

Элемент	Sn	As	Fe	Cu	Pb	Bi	Sb	S	Zn	Al	Всего примесей
Содержание, %	≥ 99,900	≤ 0,01	≤ 0,009	≤ 0,01	≤ 0,04	≤ 0,015	≤ 0,015	≤ 0,008	≤ 0,002	≤ 0,002	≤ 0,1

Примечание. По требованию потребителя массовая доля висмута в олове марки О1 должна быть не более 0,01 %. Для первой категории качества нормы по цинку и алюминию не устанавливаются, а допустимое содержание серы увеличено до 0,01 %.

Чистота олова напрямую определяет качество гальванического покрытия. Примеси свинца, сурьмы и висмута ухудшают равномерность растворения анода и могут приводить к образованию шероховатых, матовых или пористых осадков. Для ответственных процессов, где требуется минимальное загрязнение электролита, применяют олово марки О1пч (повышенной чистоты, Sn ≥ 99,915 %).

Основные физические свойства олова

Для понимания поведения оловянных анодов в электролите и при хранении полезно знать базовые характеристики олова (β‑Sn, белое олово при 20 °C):

Параметр	Значение
Температура плавления	231,9 °C
Плотность	7,31 г/см³
Теплопроводность	65,8 Вт/(м·К)
Удельная электропроводность	8,69 МСм/м
Стандартный электродный потенциал (Sn²⁺/Sn)	−0,136 В
Температура перехода β‑Sn → α‑Sn	13,2 °C

Переход белого олова в серое (α‑Sn) при температуре ниже 13,2 °C называется «оловянной чумой» и сопровождается разрушением структуры металла. Именно поэтому ГОСТ 860‑75 (п. 4.9) требует хранить олово при температуре не ниже +12 °C.

Катаные аноды: отличия от литых

Оловянные аноды для гальваники выпускаются двумя способами — литьём и прокаткой. Выбор зависит от требований к качеству покрытия и условий производства.

Сравнение катаных и литых оловянных анодов

Параметр	Катаный анод	Литой анод
Структура металла	Мелкозернистая, уплотнённая при прокатке	Крупнозернистая литая структура
Характер растворения	Равномерное по всей площади	Возможны каверны и неравномерный съём
Шламообразование	Минимальное	Повышенное из-за пористости
Качество поверхности покрытия	Гладкое, блестящее	Может быть матовым
Стоимость	Выше за счёт обработки давлением	Ниже

Катаные аноды предпочтительны для линий гальванического лужения, где критична стабильность токовых режимов и чистота электролита. Литые оловянные аноды О1 могут быть целесообразны при меньших требованиях к качеству покрытия или для корзиночных анодных систем.

Формы поставки и типовые размеры

Катаные оловянные аноды О1 поставляются в виде пластин (листов) прямоугольного сечения. Типовой сортамент производителей включает следующие диапазоны:

Параметр	Диапазон
Толщина	от 4 до 20 мм
Ширина	от 100 до 500 мм
Длина	от 400 до 3000 мм

Аноды нестандартных размеров (более широкие, более толстые) могут поставляться по согласованию. Помимо листовых анодов поставляются прутки круглого сечения — они удобны для загрузки в анодные корзины из титана.

Допускаются незначительные технологические следы обработки на поверхности (побежалость, неглубокие риски), которые не влияют на электрохимическое поведение анода в электролите.

Применение оловянных анодов в гальваническом производстве

Основное назначение катаных оловянных анодов — гальваническое осаждение олова (лужение) в электрохимических ваннах. Оловянирование проводится в кислых (сульфатных, хлоридных, фтороборатных) и щелочных (станнатных) электролитах.

Области применения гальванического оловянирования

Гальваническое лужение с использованием оловянных анодов применяется в следующих производственных задачах:

• Защита от коррозии — покрытие деталей из углеродистой стали, меди, латуни и бронзы оловянным слоем толщиной от нескольких микрометров.
• Производство печатных плат — гальваническое нанесение олова на токоведущие дорожки для защиты при травлении и обеспечения паяемости.
• Пищевая промышленность — электролитическое лужение стальной полосы для получения белой жести (консервная тара). Согласно ГОСТ 860‑75 (п. 5.1), олово марок О1пч и О1 допускается для изготовления консервной жести и лужения ёмкостей пищевого назначения.
• Электротехника и электроника — покрытие контактных элементов, клемм и проводников для обеспечения надёжной паяемости и низкого контактного сопротивления.
• Подготовка поверхностей к пайке — лужение деталей перед последующей сборкой паяных соединений.

Электролиты для оловянирования

Тип электролита выбирается в зависимости от требований к покрытию:

Тип электролита	Особенности
Сульфатный (кислый)	Высокая скорость осаждения, блестящие покрытия при использовании добавок. Требует контроля кислотности и температуры.
Фтороборатный (кислый)	Допускает высокие плотности тока, что ускоряет процесс. Применяется на линиях непрерывного лужения.
Станнатный (щелочной)	Матовые покрытия с хорошей рассеивающей способностью. Подходит для деталей сложной геометрии.

В кислых электролитах олово присутствует в виде двухвалентных ионов Sn²⁺, в щелочных — в виде станнат-ионов (четырёхвалентное олово Sn⁴⁺). Выбор электролита влияет на режим растворения анода и требования к его чистоте.

Анодные чехлы для оловянных анодов

При растворении анода в электролите образуется шлам — нерастворимые частицы, которые при попадании на покрываемую деталь вызывают дефекты покрытия (включения, шероховатость). Для предотвращения этого аноды помещают в анодные чехлы.

Чехлы изготавливают из полипропилена, полиэстера или нейлоновой ткани. Размер пор фильтрующего материала обычно составляет от 1 до 100 мкм и подбирается в зависимости от типа электролита и допустимого уровня загрязнений.

Периодическая замена или промывка чехлов — обязательный элемент обслуживания гальванической линии. Загрязнённый чехол увеличивает сопротивление анодной цепи и снижает производительность ванны.

Условия хранения оловянных анодов

Условия хранения олова регламентированы ГОСТ 860‑75:

• Хранить в закрытом помещении при температуре не ниже +12 °C. При длительном нахождении при температуре ниже 13,2 °C начинается переход белого олова (β‑Sn) в серое (α‑Sn) — так называемая «оловянная чума», которая приводит к необратимому разрушению металла.
• Не допускать контакта с агрессивными химическими реагентами — кислотами и щелочами.
• При обнаружении признаков «оловянной чумы» (серые пятна, рыхлость поверхности) поражённые изделия подлежат переплавке.

Транспортировка осуществляется в крытых транспортных средствах с защитой от механических повреждений.

Нормативные документы на оловянные аноды

При заказе оловянных анодов О1 катаных следует ориентироваться на следующую нормативную базу:

• ГОСТ 860‑75 — «Олово. Технические условия» — определяет химический состав олова всех марок, формы поставки (чушки, блоки), правила приёмки и методы контроля.
• ТУ 48‑21‑144‑90 — «Аноды оловянные. Технические условия» — регламентирует требования к литым и холоднокатаным анодам прямоугольного сечения.

Каждая партия анодов сопровождается документом о качестве (сертификатом), содержащим данные о марке олова, результатах химического анализа и номере партии.

Рекомендации по эксплуатации оловянных анодов

Подготовка анодов перед загрузкой

Перед установкой в гальваническую ванну поверхность анода рекомендуется обезжирить для удаления следов консервационных масел, пыли и органических загрязнений. Обезжиривание проводится в щелочном растворе или органическим растворителем в зависимости от типа загрязнений.

Контроль анодного растворения

В процессе работы необходимо контролировать:

• Равномерность растворения — неравномерный съём металла указывает на неоднородность тока или дефекты структуры анода.
• Образование шлама — избыточное шламообразование может быть связано с завышенной анодной плотностью тока или загрязнением электролита.
• Состояние анодных чехлов — забитые чехлы повышают анодное сопротивление и нарушают распределение тока.
• Концентрацию олова в электролите — при снижении концентрации ниже рабочего диапазона качество покрытия ухудшается.

Анодная плотность тока

Рабочая анодная плотность тока зависит от типа электролита и, как правило, составляет от 1 до 5 А/дм² для кислых электролитов. Превышение рекомендуемой плотности тока приводит к пассивации анода (образование нерастворимой оксидной плёнки на поверхности), что резко снижает производительность процесса.

Соотношение площадей анода и катода

Для стабильного процесса оловянирования рекомендуется поддерживать соотношение площадей анод/катод в диапазоне 1:1 — 2:1. Недостаточная площадь анода приводит к локальному увеличению анодной плотности тока и пассивации.

Формы поставки оловянной продукции

Помимо катаных анодов, олово марки О1 поставляется в следующих формах:

• Литые аноды — пластины прямоугольного сечения, полученные литьём в изложницы.
• Чушки — стандартная форма поставки олова по ГОСТ 860‑75, масса чушки 22–26 кг.
• Блоки — массой 900–1200 кг (для марок О1пч, О1, О2).
• Прутки — круглого сечения, используются для загрузки в анодные корзины и для пайки.
• Проволока — для специальных применений и пайки.

Конкретные размеры, допуски и условия поставки согласовываются при оформлении заказа.
