Дисперсно-упрочненная медь с частицами оксида алюминия (Cu+Al₂O₃)

Дисперсно-упрочнённая медь Cu+Al₂O₃ — металломатричный композит, в котором медная матрица упрочнена наноразмерными частицами Al₂O₃ размером 5–50 нм. Материал сочетает высокую электро- и теплопроводность медной основы с повышенными прочностью, твёрдостью и жаропрочностью за счёт термодинамически стабильного оксидного упрочнителя.

Механизм упрочнения: чем Cu+Al₂O₃ отличается от легированной меди

В традиционных медных сплавах прочность достигается введением легирующих элементов в твёрдый раствор. Растворённые атомы тормозят движение дислокаций, но одновременно рассеивают электроны и снижают электропроводность. Достижение хорошего соотношения прочность–проводимость в таких сплавах — непростая задача.

В системе Cu+Al₂O₃ упрочняющая фаза вынесена из твёрдого раствора в отдельные наночастицы Al₂O₃. Они тормозят движение дислокаций по механизму Орована: дислокация не может разрезать оксидную частицу, а огибает её, оставляя петлю вокруг. При этом Al₂O₃ практически не нарушает кристаллическую решётку меди и не рассеивает электроны в той мере, в какой это делают атомы легирующих элементов в твёрдом растворе. Второе ключевое преимущество — термодинамическая стабильность Al₂O₃ в медной матрице: частицы не укрупняются (не коагулируют) вплоть до температур, близких к точке плавления меди, что обеспечивает сохранение свойств при длительном нагреве.

Методы производства порошка Cu+Al₂O₃

Ключевой технологический вызов при получении Cu+Al₂O₃ — равномерно распределить частицы Al₂O₃ в медной матрице без агломерации. Промышленно освоены четыре основных подхода.

Механическое легирование

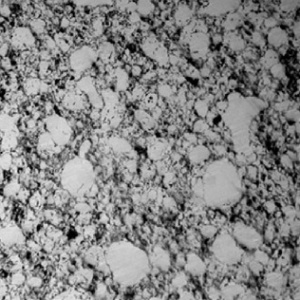

Порошки меди и Al₂O₃ совместно измельчают в высокоэнергетической шаровой мельнице. При достаточной длительности помола частицы Al₂O₃ внедряются в медную матрицу и равномерно в ней распределяются.

Типичные параметры:

• соотношение масс шаров и порошка (BPR): 5:1–15:1;
• время помола: 10–40 ч (зависит от типа мельницы и требуемой дисперсности);
• атмосфера: Ar или N₂ для предотвращения окисления меди;
• итоговый размер частиц Al₂O₃ в матрице: 20–50 нм.

Основное ограничение — возможное загрязнение порошка материалом мелющих тел. Механическое легирование — наиболее масштабируемый метод для промышленного производства.

Внутреннее окисление

Прекурсором служит разбавленный сплав Cu-Al с содержанием алюминия 0,1–0,6 мас.%. При нагреве в окислительной среде кислород диффундирует в матрицу и окисляет алюминий непосредственно внутри медной матрицы, формируя нанодисперсные частицы Al₂O₃ in situ.

Типичные параметры:

• температура: 850–1000 °C (оптимально 900–950 °C);
• окислитель: Cu₂O в смеси с Cu-Al порошком — промышленный стандарт;
• атмосфера: N₂ или Ar;
• время: 0,5–10 ч в зависимости от сечения заготовки;
• итоговый размер Al₂O₃: 5–20 нм.

Метод даёт наиболее мелкие и равномерно распределённые частицы с когерентным интерфейсом с медной матрицей. Ограничение — равномерное окисление обеспечивается только на малой глубине от поверхности, что требует тонких листов или мелкого порошка. В промышленности метод применяется для производства качественных полуфабрикатов небольших сечений и тонкостенных изделий.

Механохимический синтез

В процессе высокоэнергетического помола смеси CuO и Cu-Al порошка протекает твердофазная реакция восстановления с образованием Al₂O₃ in situ: оксид меди восстанавливается алюминием из Cu-Al сплава, одновременно формируя наночастицы Al₂O₃ в медной матрице.

Параметры: атмосфера Ar, время реакции 5–20 ч. Метод обеспечивает дисперсность частиц 10–40 нм и требует тщательного контроля соотношения компонентов. Промышленное применение ограничено мелкосерийными объёмами.

Осаждение из газовой фазы (CVD/ALD)

Тонкие оболочки Al₂O₃ наносят на частицы медного порошка из газовой фазы (прекурсор — триметилалюминий и аналоги). Метод обеспечивает наиболее точный контроль размера частиц (1–10 нм), однако производительность крайне низкая, стоимость высокая. Применяется преимущественно в исследовательских целях и при производстве специальных порошков для аддитивного производства.

Сравнительная характеристика методов

Метод	Размер Al₂O₃, нм	Масштабируемость	Основное ограничение
Механическое легирование	20–50	Высокая	Риск загрязнения от мелющих тел
Внутреннее окисление	5–20	Ограниченная (малые сечения)	Сложность масштабирования
Механохимический синтез	10–40	Средняя	Трудность контроля примесей
CVD/ALD	1–10	Очень низкая	Высокая стоимость

Для промышленных объёмов оптимальным методом остаётся механическое легирование — из-за доступности оборудования и воспроизводимости результатов. Внутреннее окисление целесообразно при требованиях к минимальному размеру частиц Al₂O₃ и максимальной электропроводности.

Свойства дисперсно-упрочнённого порошка Cu+Al₂O₃

Механические свойства

Прочность и твёрдость зависят от содержания Al₂O₃, дисперсности частиц, метода производства и степени последующей деформационной обработки. Значения ниже соответствуют компактам после горячего прессования или горячей экструзии.

Параметр	~1 мас.% Al₂O₃	~3–4 мас.% Al₂O₃
Предел прочности при растяжении, МПа	400–520	500–680
Твёрдость, HV	120–150	150–172
Относительное удлинение, %	8–15	4–8

Дополнительная холодная деформация (волочение, прокатка) существенно повышает прочность — предел прочности может достигать 680–730 МПа — при соответствующем снижении пластичности.

Электропроводность

Электропроводность Cu+Al₂O₃ определяется главным образом объёмной долей частиц Al₂O₃ и плотностью уплотнения: остаточная пористость снижает проводимость не менее существенно, чем сами оксидные частицы. Поскольку Al₂O₃ практически не переходит в твёрдый раствор с медью, проводимость матрицы при правильно проведённом синтезе деградирует минимально.

Содержание Al₂O₃, мас.%	Электропроводность, % IACS
0,3–0,5	90–95
~1	85–90
~3,6	80–82

Для большинства электрических применений оптимален диапазон 0,3–1,5 мас.% Al₂O₃ — он даёт проводимость выше 85% IACS при достаточной прочности. Составы с содержанием Al₂O₃ более 3 мас.% применяются там, где прочность при рабочих температурах важнее электрических характеристик.

Термическая стабильность

Это ключевое преимущество Cu+Al₂O₃ перед медными сплавами, упрочнёнными деформацией или выделением вторичных фаз. Частицы Al₂O₃ закрепляют границы зёрен и субзёрен, подавляя рекристаллизацию.

Для составов 0,3–1 мас.% Al₂O₃, полученных внутренним окислением: температура начала размягчения около 800–900 °C; после отжига при 900 °C в течение 1 ч материал сохраняет более 87% исходной твёрдости; прочность на растяжение при 600 °C составляет около 170 МПа.

Для сравнения: холоднодеформированная чистая медь начинает разупрочняться при 200–250 °C, а хромовые бронзы — при 400–500 °C.

Термическая стабильность сохраняется при длительных выдержках и циклических нагревах, что принципиально важно для электродов сварки и контактных элементов.

Применение Cu+Al₂O₃ в промышленности

Сочетание высокой электропроводности, прочности и термической стабильности определяет следующие области применения:

• Электроды для контактной (точечной, шовной) сварки. Основное промышленное применение. Электроды работают при циклических термических нагрузках 400–600 °C; стойкость к размягчению и абразивному износу существенно продлевает ресурс по сравнению с электродами из хромовой бронзы.
• Контактные материалы в высоковольтной коммутационной аппаратуре. Вакуумные выключатели, дугогасительные контакты — там, где одновременно требуются высокая проводимость и стойкость к сварочному схватыванию при дуговых разрядах.
• Тепловые экраны и силовые элементы в аэрокосмической отрасли. Детали, подвергающиеся циклическим термическим нагрузкам без потери прочности и электрических характеристик.
• Порошки для аддитивного производства. Сферический порошок Cu+Al₂O₃ применяют при лазерном порошковом сплавлении (LPBF/SLM) и холодном газодинамическом напылении для изготовления деталей с сочетанием высокой проводимости и жаропрочности.

Контроль качества и критические дефекты

Для входного контроля и квалификации порошка Cu+Al₂O₃ применяют следующий набор методов:

• СЭМ и ПЭМ — оценка размера и характера распределения частиц Al₂O₃; критерий: размер не более 50 нм, отсутствие цепочечной агломерации.
• РФА (XRD) — фазовый анализ для исключения посторонних фаз (Cu₂O, CuO, свободный Al) и определения кристаллической модификации Al₂O₃.
• ICP-MS, XPS — количественный химический анализ, подтверждение содержания Al₂O₃ и примесей.
• Твёрдость (HV) и предел прочности — на компактированных образцах-свидетелях.
• Электропроводность (% IACS) — на уплотнённых образцах при стандартизированных условиях.

Критические дефекты, снижающие свойства:

• агломерация Al₂O₃ — снижает упрочняющий эффект и создаёт концентраторы напряжений;
• остаточная пористость после уплотнения — прямо снижает электропроводность и прочность;
• загрязнение железом от стальных мелющих тел — снижает электропроводность;
• частицы Al₂O₃ крупнее 100 нм — снижают вязкость разрушения.

Формы поставки

Порошок Cu+Al₂O₃ поставляется в виде свободнодисперсного порошка с заданным гранулометрическим составом — для нужд порошковой металлургии, лазерного сплавления (SLM/LPBF) и холодного газодинамического напыления. По запросу возможна поставка компактированных заготовок (брикеты, прессовки) под дальнейшую горячую обработку давлением. Содержание Al₂O₃, метод производства и гранулометрия уточняются при оформлении заявки.

Другие высокодисперсные медные порошки в нашем ассортименте: медный ультрадисперсный порошок ПМУ и медный нанопорошок (медная пудра).
