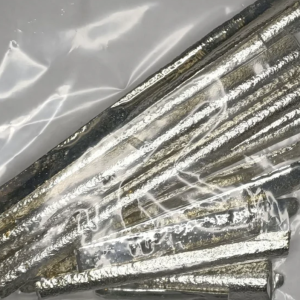

Олово в палочках марки Ч

Олово в палочках: что представляет собой этот полуфабрикат

Олово в палочках — это прутковый полуфабрикат из олова или оловянных сплавов, выпускаемый методом литья в изложницы или прессования. В технической документации (ГОСТ 860-75) такая форма обозначается термином «прутки», однако в промышленном снабжении и среди потребителей закрепилось бытовое название «палочки». По своим геометрическим параметрам оловянные палочки представляют собой стержни различного сечения (круглого, трапециевидного или прямоугольного) длиной от 200 до 500 мм и массой от 200 до 500 г.

Олово (Sn, лат. Stannum) — мягкий легкоплавкий металл серебристо-белого цвета с характерным блеском. Атомный номер — 50, атомная масса — 118,71. В нормальных условиях олово существует в виде β-модификации (белое олово) с тетрагональной кристаллической решёткой. Именно эта модификация используется в промышленности: она пластична, устойчива к коррозии в нейтральных средах и легко поддаётся обработке давлением.

Прутковая форма удобна при дозированной подаче металла в расплав, ручной и механизированной пайке, лужении небольших партий деталей, а также в лабораторной практике. Палочки олова легко нарезаются на мерные заготовки, не требуют дробления (в отличие от чушек весом 22–25 кг) и допускают порционное расходование без потерь.

Физические свойства олова

Олово относится к группе лёгких цветных металлов. Ниже приведены основные физические характеристики белого олова (β-Sn) при нормальных условиях (20 °С), подтверждённые справочными данными:

Параметр	Значение
Температура плавления	231,9 °С
Температура кипения	2602 °С
Плотность (β-Sn)	7,29 г/см³
Теплопроводность (20 °С)	65,26 Вт/(м·К)
Удельное электрическое сопротивление (20 °С)	0,115 мкОм·м
Удельная теплоёмкость (0 °С)	0,225 кДж/(кг·К)
Температурный коэффициент линейного расширения (0–100 °С)	23·10⁻⁶ К⁻¹
Модуль упругости (0 °С)	55 ГПа
Твёрдость по Бринеллю (β-Sn)	~ 150 МПа

Олово — один из наиболее легкоплавких промышленных металлов. Низкая температура плавления (231,9 °С) и хорошая текучесть расплава делают его незаменимым компонентом мягких припоев. Температура литья оловянных полуфабрикатов составляет 260–300 °С. Металл пластичен при комнатной температуре, но при нагреве выше 170 °С становится хрупким.

Аллотропные модификации и «оловянная чума»

Олово существует в нескольких аллотропных модификациях, знание которых критически важно для правильного хранения и эксплуатации оловянных полуфабрикатов, включая палочки:

β-Sn (белое олово) — стабильная модификация при температурах выше +13,2 °С. Тетрагональная кристаллическая решётка, плотность 7,29 г/см³. Именно в этой форме олово поставляется и используется.

α-Sn (серое олово) — устойчиво при температурах ниже +13,2 °С. Кубическая решётка типа алмаза, плотность 5,85 г/см³. Серое олово не обладает металлическими свойствами и легко рассыпается в порошок.

Переход белого олова в серое сопровождается увеличением удельного объёма примерно на 25 %, что приводит к разрушению изделия — растрескиванию и рассыпанию. Это явление называют «оловянной чумой». Максимальная скорость перехода наблюдается при температуре около −33 °С. Процесс начинается с локальных очагов и распространяется на весь объём металла, подобно цепной реакции.

Для предотвращения «оловянной чумы» оловянные палочки и другие полуфабрикаты необходимо хранить в отапливаемых складских помещениях при температуре не ниже +10 °С. При приёмке партий олова по ГОСТ 860-75 наличие признаков «оловянной чумы» является основанием для отказа в приёмке всей партии.

Марки олова по ГОСТ 860-75

Действующий межгосударственный стандарт ГОСТ 860-75 «Олово. Технические условия» (с изменениями № 1–4) устанавливает шесть марок олова в зависимости от химического состава: ОВЧ-000, О1пч, О1, О2, О3 и О4. Содержание основного вещества (Sn) вычисляется по разности 100 % и суммы массовых долей нормируемых примесей.

Химический состав марок олова

Ниже приведены данные о минимальном содержании олова и максимально допустимом содержании основных примесей для марок, наиболее востребованных при поставке в прутках (палочках):

Показатель	ОВЧ-000	О1пч	О1	О2
Sn, не менее, %	99,999	99,915	99,9	99,565
Pb, не более, %	0,00005	0,025	0,04	0,25
Bi, не более, %	0,000005	0,01	0,025	0,05
Sb, не более, %	0,00005	0,015	0,015	0,05
Cu, не более, %	0,00001	0,01	0,01	0,03
As, не более, %	0,0001	0,01	0,01	0,015
Fe, не более, %	0,0001	0,009	0,009	0,02
Zn, не более, %	0,00003	0,002	0,002	0,002
Al, не более, %	0,0003	0,002	0,002	0,002
Примесей суммарно, не более, %	0,001	0,085	0,10	0,435

Марка ОВЧ-000 (олово высокой чистоты, 99,999 % Sn) поставляется именно в виде прутков — это единственная марка, для которой ГОСТ 860-75 прямо предусматривает прутковую форму наряду с чушками. Прутки ОВЧ-000 применяются в полупроводниковой промышленности и научных исследованиях.

Марки О1пч и О1 — наиболее востребованные для электротехники, лужения и пищевой промышленности. По согласованию изготовителя с потребителем они также поставляются в прутковой форме.

Назначение основных марок олова

Марка	Основное назначение
ОВЧ-000	Полупроводниковая промышленность, научные исследования, получение сверхчистых сплавов
О1пч	Лужение консервной жести, пищевая промышленность, производство химических реактивов
О1	Производство припоев и сплавов, лужение, изготовление фольги, анодов, проволоки
О2	Производство баббитов, припоев, оловянного порошка, лужение изделий
О3, О4	Технические припои, лужение нетребовательных к чистоте покрытий деталей

Формы поставки олова

ГОСТ 860-75 регламентирует следующие основные формы выпуска: чушки (для всех марок), прутки (для ОВЧ-000, по согласованию — для других марок) и блоки (для О1пч, О1, О2). Помимо этого, на практике олово поставляется в виде гранул, проволоки и анодов — как правило, по техническим условиям (ТУ) производителя.

Олово в палочках (прутках): особенности полуфабриката

Прутковая форма — одна из наиболее удобных для потребителя. Основные преимущества оловянных палочек перед другими формами поставки:

Дозирование. Пруток легко нарезать на заготовки требуемой массы. Это важно при пайке, когда нужно точно контролировать количество подаваемого металла. В отличие от чушки массой 22–25 кг, палочка весом 200–500 г расходуется порционно.

Удобство при ручной пайке. Оловянные палочки используются как расходный материал при ручном лужении и пайке: пруток подносят к нагретому участку детали, и металл плавится непосредственно в зоне контакта. Этот способ обеспечивает точность нанесения и минимальные потери.

Компактность хранения. Прутки занимают значительно меньше места на складе, чем чушки или блоки. Они поставляются в картонных коробках или деревянных ящиках и не требуют специального подъёмно-транспортного оборудования для перемещения.

Контроль качества. Согласно ГОСТ 860-75, прутки олова марки ОВЧ-000 подвергаются визуальному контролю на отсутствие инородных включений. Каждый пруток должен иметь чистую поверхность без трещин, шлаковых и прочих включений, видимых невооружённым глазом.

Другие формы поставки оловянных полуфабрикатов

Чушки — наиболее распространённая форма по ГОСТ 860-75. Масса чушки составляет 22–25 кг. Используются для крупнотоннажного потребления: загрузки плавильных печей, производства сплавов. Подробная информация о чушковом олове представлена в соответствующем разделе.

Гранулы — мелкодисперсная форма, удобная для автоматизированной дозированной подачи в технологические процессы (гальваника, порошковая металлургия). Предлагаем также олово гранулированное различных марок.

Проволока — выпускается различных диаметров, применяется в качестве присадочного материала при пайке. Может содержать флюсовый сердечник.

Аноды — используются в гальванических процессах электролитического лужения. Изготавливаются из олова марок О1пч и О1.

Применение оловянных прутков в промышленности

Области использования олова в палочках определяются сочетанием низкой температуры плавления, высокой коррозионной стойкости, нетоксичности и хорошей адгезии к большинству конструкционных металлов.

Пайка и лужение металлов

Пайка — основная сфера потребления оловянных прутков. Олово является базовым компонентом мягких (легкоплавких) припоев. При ручной пайке палочку чистого олова или оловянно-свинцового сплава подносят к разогретому паяльником месту соединения, где металл плавится и заполняет зазор между деталями.

Лужение — нанесение тонкого защитного слоя олова на поверхность металлических деталей. Процесс выполняется погружением в расплав (горячее лужение при 300–320 °С) или электролитическим методом. Оловянное покрытие защищает основной металл от коррозии, улучшает паяемость поверхности и обеспечивает контактную надёжность. Олово в прутках марок О1пч и О1 применяется для горячего лужения деталей электро- и радиотехнической аппаратуры.

Пищевая промышленность

Олово марки О1пч (повышенной чистоты) применяется для лужения консервной жести. Оловянное покрытие инертно по отношению к органическим кислотам пищевых продуктов и не выделяет токсичных соединений при контакте с влажной средой. Именно поэтому для пищевых применений используется олово с минимальным содержанием свинца (не более 0,025 %) — марка О1пч специально предназначена для этих целей.

Антифрикционные сплавы

Олово является основным компонентом ряда баббитов — антифрикционных сплавов для подшипников скольжения. Для их производства обычно используется олово марки О2. Оловянные баббиты обеспечивают низкий коэффициент трения в присутствии смазки и высокую стойкость к задирам при переменных нагрузках.

Электротехника и электроника

Оловянные прутки применяются при сборке и ремонте электротехнических изделий. Олово обладает хорошей электропроводностью (удельная электропроводность 8,69 МСм/м) и образует надёжные паяные соединения с медью, латунью, бронзой и другими конструкционными материалами. В электронике оловянные покрытия защищают контактные площадки и дорожки печатных плат от окисления.

Химическая промышленность

Олово высокой чистоты используется для получения оловоорганических соединений, оксидов олова (SnO₂ — применяется как абразив в оптике), а также в качестве восстановителя в ряде химических процессов. Оловянный порошок, получаемый измельчением прутков, находит применение в порошковой металлургии.

Коррозионная стойкость олова

Олово устойчиво к воздействию атмосферной влаги, пресной и дистиллированной воды благодаря образованию на поверхности тонкой, плотной и прочной оксидной плёнки (SnO₂). При температурах до 100 °С металл практически не окисляется ни в сухом, ни во влажном воздухе.

Олово стойко к действию разбавленных органических кислот (уксусной, молочной, лимонной), что объясняет его использование в пищевой промышленности. Однако концентрированные минеральные кислоты (соляная, серная) и щёлочи при нагревании растворяют олово.

Следует учитывать важный нюанс: при использовании олова в качестве защитного покрытия на стальных деталях механическое повреждение оловянного слоя может привести к ускоренной коррозии основного металла. Это связано с тем, что олово электроположительнее железа — в образовавшейся гальванической паре коррозия стали ускоряется. Поэтому целостность оловянного покрытия критически важна.

«Оловянный крик»: экспресс-проверка чистоты металла

При изгибании палочки чистого олова слышен характерный потрескивающий звук — так называемый «оловянный крик». Это явление обусловлено взаимным трением кристаллитов (зёрен) металла при пластической деформации. Белое олово имеет тетрагональную кристаллическую решётку, и при механическом воздействии кристаллиты смещаются относительно друг друга, генерируя акустический сигнал.

На практике наличие «оловянного крика» используют как косвенный признак высокой чистоты металла: если палочка при сгибании издаёт отчётливый хруст — олово, вероятно, чистое или содержит незначительное количество примесей. Если звук отсутствует или сильно приглушён — в составе металла могут присутствовать значимые добавки (свинец, сурьма, висмут и др.), изменяющие кристаллическую структуру.

Однако этот метод является лишь ориентировочным и не заменяет лабораторного анализа химического состава. На интенсивность «оловянного крика» влияют температура образца, скорость деформации, размер кристаллитов и предшествующая термомеханическая обработка. Точное определение марки олова выполняется по методикам ГОСТ 15483.0-78 — ГОСТ 15483.11-78 (спектральный и химический анализ).

Маркировка оловянных полуфабрикатов

Согласно ГОСТ 860-75, условное обозначение олова включает наименование продукции, обозначение формы, марку и номер стандарта. Буквенные обозначения формы:

Обозначение	Форма	Пример записи
Ч	Чушка	Олово Ч О1пч ГОСТ 860-75
ПТ	Пруток (палочка)	Олово ПТ ОВЧ-000 ГОСТ 860-75
Б	Блок	Олово Б О1 ГОСТ 860-75

На каждой чушке олова (кроме марки ОВЧ-000) должны быть отлиты или выбиты марка олова и номер плавки. По согласованию с потребителем допускается маркировка только верхних чушек пакета. Прутки ОВЧ-000 маркируются на упаковке (коробках).

Условия хранения и транспортировки оловянных прутков

Основные требования к хранению оловянных палочек определяются необходимостью предотвратить «оловянную чуму» и механические повреждения:

Температурный режим. Хранить в сухих отапливаемых помещениях при температуре не ниже +10 °С. Длительное хранение при отрицательных температурах недопустимо.

Влажность. Несмотря на высокую коррозионную стойкость олова, рекомендуется избегать хранения в помещениях с повышенной влажностью, особенно в присутствии агрессивных паров (кислот, щелочей).

Упаковка. Прутки олова марки ОВЧ-000 упаковываются в картонные коробки, выстланные бумагой. Чушки олова остальных марок укладываются в пакеты и скрепляются металлической лентой по схемам, регламентированным ГОСТ 860-75.

Транспортировка. Допускается перевозка любым видом транспорта в крытых транспортных средствах. Оловянные полуфабрикаты не относятся к опасным грузам.

Контроль качества олова при приёмке

При приёмке партии олова потребитель проверяет:

Внешний вид. Каждый пруток и чушка осматриваются визуально. На поверхности не должно быть трещин, шлаковых включений, признаков «оловянной чумы» (серые пятна, участки рассыпания).

Химический состав. От каждой партии отбираются пробы: для марок О1пч–О4 — каждая 80-я чушка (не менее трёх); для ОВЧ-000 — один пруток из трёх разных коробок. Определение химического состава выполняется спектральными или химическими методами по ГОСТ 15483.0-78 — ГОСТ 15483.11-78.

Документ о качестве. Каждая партия олова сопровождается документом, содержащим наименование и товарный знак изготовителя, марку олова, номер партии и плавки, массу нетто, результаты анализа химического состава и подтверждение соответствия ГОСТ 860-75.

Как выбрать олово в палочках для конкретной задачи

Выбор марки олова определяется назначением и требованиями технологического процесса:

Для пайки электронных компонентов — олово марки О1 или О1пч. Низкое содержание примесей обеспечивает надёжность паяных соединений и минимизирует риск образования интерметаллических включений в зоне пайки.

Для лужения пищевой тары — только О1пч. Содержание свинца в этой марке (не более 0,025 %) соответствует требованиям безопасности для контакта с продуктами питания.

Для производства баббитов — олово марки О2. Допустимое содержание примесей в этой марке не влияет на антифрикционные свойства готового сплава, а более доступная стоимость снижает себестоимость продукции.

Для научных и полупроводниковых целей — олово ОВЧ-000 (чистота 99,999 %). Это единственная марка, прутковая форма которой прямо предусмотрена ГОСТ 860-75.

Для общего лужения и технической пайки — олово О1 или О2 в зависимости от требований к чистоте покрытия и бюджета.

При заказе оловянных палочек следует указывать требуемую марку, ссылку на ГОСТ 860-75 (или ТУ производителя), ориентировочный объём партии и предпочтительные размеры прутков. Полный ассортимент оловянной продукции представлен в каталоге олова.
