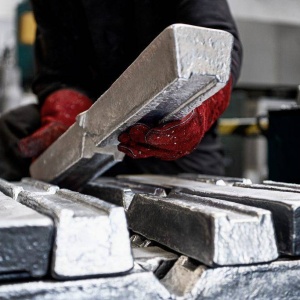

Протекторные алюминиевые сплавы АП1–АП4Н

Протекторная защита алюминиевыми сплавами: принцип и назначение

Протекторная защита — разновидность катодной защиты, при которой к стальной конструкции присоединяют анод (протектор) из металла с более отрицательным электродным потенциалом. Образуется гальваническая пара: сталь становится катодом, а протектор — анодом, и вся коррозия направляется на расходуемый анодный элемент. Алюминиевый протектор при этом постепенно растворяется, защищая основную конструкцию.

Алюминиевые протекторные сплавы серии АП (АП1, АП2, АП3, АП4, АП4Н) разработаны для катодной защиты алюминиевыми анодами стальных конструкций, эксплуатируемых в морской воде. Их применяют на подводной части корпусов судов, во внутренних поверхностях танков и цистерн, а также на стационарных морских сооружениях. Нормативная база — ГОСТ 26251-84 «Протекторы для защиты от коррозии. Технические условия» (с Изменениями № 1, 2).

Ключевое преимущество алюминиевых протекторов перед цинковыми — высокая удельная теоретическая токоотдача (2880–2940 А·ч/кг против 820 А·ч/кг у цинковых сплавов) при существенно меньшей плотности (2,7–2,8 г/см³ против 7,1 г/см³). Это означает, что один килограмм алюминиевого протекторного сплава обеспечивает в 3,5 раза больший защитный заряд.

Марки протекторных алюминиевых сплавов АП1–АП4Н

Все марки серии АП — литейные алюминиевые сплавы, в которых основой служит алюминий, а электрохимическую активность обеспечивают легирующие добавки. Расшифровка маркировки: «А» — алюминий, «П» — протекторный, цифра — порядковый номер сплава. Различия между марками определяются составом и типом активирующих добавок, от которых зависит электродный потенциал, токоотдача и условия применения.

АП1 — базовый сплав Al–Zn

Простейший протекторный сплав системы алюминий–цинк без дополнительных активаторов. Цинк (4,0–6,0 %) сдвигает потенциал алюминия в отрицательную сторону, обеспечивая анодную работу. Содержание примесей железа и кремния жёстко ограничено (не более 0,10 % каждого), поскольку эти элементы облагораживают потенциал и снижают КПД протектора.

АП2 — сплав Al–Zn–Mn–Ti

Сплав АП2 дополнительно содержит марганец (0,6–1,0 %) и титан (0,01–0,2 %). Марганец улучшает равномерность растворения протектора, предотвращая крупноочаговую коррозию. Титан измельчает зерно при кристаллизации, что благоприятно сказывается на однородности электрохимических характеристик по объёму протектора.

АП3 — сплав Al–Zn–Zr

В сплаве АП3 вместо марганца и титана используется цирконий (0,001–0,1 %) в качестве активатора и модификатора структуры. Электрохимические характеристики АП3 аналогичны АП1: стационарный потенциал −820 мВ (н.в.э.), токоотдача 2880 А·ч/кг. Цирконий способствует равномерному анодному растворению без образования пассивных участков на поверхности.

АП4 — сплав Al–Zn–Mg–Sn–Ga–In

Наиболее сложный по составу протекторный сплав серии АП. Содержит одновременно несколько активирующих добавок: олово, галлий и индий. Галлий и индий — сильнейшие деполяризаторы алюминиевого анода. Они препятствуют образованию пассивной оксидной плёнки на поверхности протектора, обеспечивая стабильную анодную работу даже в условиях слабоагрессивных сред. Благодаря этому АП4 обладает наиболее отрицательным рабочим потенциалом среди алюминиевых протекторных сплавов: −800 мВ (н.в.э.).

АП4Н — сплав с повышенной анодной активностью

Сплав АП4Н — модификация АП4, оптимизированная для работы в средах с пониженной электропроводностью. Применяется для защиты днищ резервуаров, подверженных накоплению песчано-парафиновых отложений, удельная электропроводность которых значительно ниже, чем у пластовых вод. Стационарный отрицательный потенциал по водородному электроду сравнения составляет 900 мВ, рабочий — 850 мВ. Применение АП4Н позволяет обеспечить катодную защиту стальных конструкций при наличии в агрессивной среде сульфатвосстанавливающих бактерий.

Химический состав протекторных сплавов АП1–АП4 по ГОСТ 26251-84

В таблице ниже приведён химический состав алюминиевых протекторных сплавов в соответствии с Таблицей 20 ГОСТ 26251-84 (с учётом Изменений № 1 и 2). Алюминий во всех марках является основой (остальное).

Массовая доля основных компонентов, %

Марка сплава	Zn (цинк)	Mg (магний)	Mn (марганец)	Ti (титан), не более	Sn (олово)	Zr (цирконий)	Ga (галлий)	In (индий)
АП1	4,0–6,0	—	—	—	—	—	—	—
АП2	4,0–6,0	—	0,6–1,0	0,01–0,2	—	—	—	—
АП3	4,0–6,0	—	—	—	—	0,001–0,1	—	—
АП4	2,5–4,5	0,05–0,2	—	—	0,1–0,2	—	0,01–0,05	0,01–0,05

Общая массовая доля прочих примесей, не указанных в таблице, не должна превышать 0,2 %.

Допустимое содержание примесей, %, не более

Марка сплава	Fe (железо)	Cu (медь)	Si (кремний)
АП1	0,10	0,01	0,10
АП2	0,10	0,01	0,10
АП3	0,10	0,01	0,10
АП4	0,10	0,01	0,10

Жёсткие ограничения по железу и меди обусловлены тем, что эти элементы являются катодными включениями в алюминиевой матрице. Даже малое превышение допустимого содержания Fe или Cu приводит к увеличению скорости саморастворения протектора и снижению его КПД.

Электрохимические характеристики сплавов АП1–АП4

Электрохимические параметры протекторных сплавов определяют эффективность катодной защиты и приведены в справочном Приложении 2 к ГОСТ 26251-84. Стационарный потенциал — значение потенциала без нагрузки, рабочий потенциал — при протекании защитного тока.

Марка сплава	Плотность, г/см³	−φ стац. (н.в.э.), мВ	−φ раб. (н.в.э.), мВ	−φ стац. (х.с.э.), мВ	−φ раб. (х.с.э.), мВ	Токоотдача, А·ч/кг	КПД, %, не менее
АП1	2,8	820	700	1060	940	2880	80
АП2	2,7	650	600	890	840	2940	80
АП3	2,8	820	700	1060	940	2880	80
АП4	2,8	900	800	1140	1040	2880	80

Обозначения: н.в.э. — нормальный водородный электрод; х.с.э. — хлорсеребряный электрод сравнения.

Из таблицы видно, что сплав АП4 обеспечивает наибольшую движущую силу протекторной защиты благодаря наиболее отрицательному потенциалу. Сплав АП2, напротив, имеет наименее отрицательный потенциал, но наибольшую токоотдачу (2940 А·ч/кг). Сплавы АП1 и АП3 идентичны по электрохимическим показателям — разница между ними заключается только в типе модифицирующей добавки.

Роль легирующих элементов в протекторных сплавах

Чистый алюминий обладает высоким электроотрицательным потенциалом (около −1660 мВ по н.в.э. в теории), однако в реальных условиях быстро покрывается плотной оксидной плёнкой Al₂O₃, которая пассивирует поверхность и резко снижает анодную активность. Для обеспечения стабильной работы алюминиевого протектора в его состав вводят элементы-активаторы, препятствующие формированию сплошной пассивной плёнки.

Цинк

Основная легирующая добавка во всех сплавах серии АП. Цинк сдвигает потенциал алюминия в отрицательную сторону и способствует равномерному анодному растворению. Содержание цинка варьируется от 2,5 до 6,0 % в зависимости от марки.

Индий и галлий

Присутствуют только в сплаве АП4 (и его модификации АП4Н). Индий и галлий — наиболее эффективные активаторы алюминиевых анодов. Эти элементы концентрируются на границе «металл — оксидная плёнка» и разрыхляют оксид, создавая точки прорыва, через которые идёт анодное растворение. Даже малые добавки (0,01–0,05 %) каждого из этих элементов радикально повышают анодную активность.

Олово

Используется в сплаве АП4 (0,1–0,2 %). Олово действует как дополнительный активатор, усиливая эффект индия и галлия. В комбинации с другими активаторами олово обеспечивает стабильность электрохимических характеристик протектора при длительной эксплуатации.

Цирконий

Активирующая добавка в сплаве АП3 (0,001–0,1 %). Цирконий модифицирует структуру литого сплава, измельчает зерно и способствует равномерному растворению протектора без образования крупных питтингов.

Марганец и титан

Используются совместно в сплаве АП2. Марганец (0,6–1,0 %) повышает равномерность коррозионного растворения. Титан (0,01–0,2 %) является модификатором литой структуры — измельчает зерно, что улучшает однородность электрохимических свойств.

Типоразмеры и область применения алюминиевых протекторов

Согласно ГОСТ 26251-84, протекторы из алюминиевых сплавов выпускаются четырёх типов по виду системы протекторной защиты:

Тип	Обозначение	Характеристика
Короткозамкнутый	К	Прямой электрический контакт протектора с корпусом через арматуру
Неотключаемый	Н	Соединение через балластное сопротивление
Подвесной	П	Крепление на подвесе для объектов на стоянках и стационарных сооружений
Регулируемый	Р	С возможностью регулирования защитного тока

Конструктивное исполнение обозначается третьей буквой: К — концевой, Л — линейный, О — одиночный. Номинальная масса протекторов варьируется от 1 до 60 кг. Лёгкие протекторы (1–5 кг) применяются для внутренних поверхностей танков и цистерн, средние (8–20 кг) — для подводной части судов, тяжёлые подвесные (30–60 кг) — для стационарных сооружений и судов на длительных стоянках.

Рекомендуемые области применения по типоразмерам

Объект защиты	Типоразмеры протекторов
Суда малого водоизмещения (до 1000 т)	П-КОА-4, П-КОА-10
Суда среднего (1000–30 000 т) и большого (более 30 000 т) водоизмещения	П-КЛА-15, П-ККА-13
Танки и цистерны судов	П-КОА-1, П-КОА-3, П-КОА-5, П-КОА-8, П-КОА-12, П-КОА-20
Подводная часть корпусов (алюминиевых и стальных)	П-РОА-5, П-РОА-8, П-РОА-11
Суда на стоянках, стационарные морские сооружения	П-ПОА-10, П-ПОА-15, П-ПОА-30, П-ПОА-45, П-ПОА-60

Выбор марки сплава для конкретных условий эксплуатации

Выбор протекторного сплава определяется агрессивностью среды, требуемым защитным потенциалом и условиями эксплуатации:

АП1 и АП3 — базовые сплавы с одинаковыми электрохимическими характеристиками. Применяются в условиях морской воды с нормальной солёностью, где достаточно стандартного защитного потенциала. Выбор между АП1 и АП3 определяется технологическими предпочтениями: цирконий в АП3 обеспечивает несколько более равномерное анодное растворение по сравнению с нелегированным АП1.

АП2 — сплав с наименьшим отрицательным потенциалом и наибольшей токоотдачей. Применяется там, где избыточная анодная активность нежелательна — например, для защиты конструкций с чувствительными лакокрасочными покрытиями, которые могут повреждаться при чрезмерной катодной поляризации.

АП4 — сплав с наиболее отрицательным потенциалом. Рекомендуется для условий, требующих повышенной движущей силы защиты: загрязнённая морская вода, зоны с переменным уровнем воды, объекты с высоким переходным сопротивлением. Присутствие индия и галлия обеспечивает стабильную работу даже при периодическом обнажении протектора.

АП4Н — оптимальный выбор для защиты внутренних поверхностей нефтяных резервуаров, трубопроводов и оборудования, работающего в средах с пониженной электропроводностью (песчано-парафиновые отложения, нефтеводяные эмульсии). Повышенная анодная активность компенсирует низкую электропроводность среды.

Требования к качеству и маркировка протекторов

Протекторы изготавливаются методом литья в металлические формы или водоохлаждаемые кристаллизаторы. Для производства применяются высокочистые исходные материалы: алюминий не ниже марки А85 по ГОСТ 11069, цинк не ниже Ц1 по ГОСТ 3640. Для сплава АП4 дополнительно требуются олово не ниже О1 по ГОСТ 860, галлий не ниже Гл-1 по ГОСТ 12797, индий не ниже Ин-2.

Рабочая поверхность протекторов должна быть чистой, без посторонних включений и трещин. Арматура изготавливается из стали марки ВСт3сп2 по ГОСТ 5521 с защитным покрытием (цинковым или кадмиевым). Маркировка наносится на рабочую поверхность каждого протектора: типоразмер, марка сплава, номер плавки. Для сплава АП2 дополнительно наносится полоса красного цвета, для АП4 — жёлтого цвета.

Гарантийный срок хранения алюминиевых протекторов составляет 5 лет с момента изготовления. При эксплуатации протекторы подлежат замене при износе более 70 %. Рабочую поверхность протекторов необходимо защищать от попадания краски при проведении окрасочных работ.

Формы поставки протекторных сплавов и лент

Протекторные алюминиевые сплавы серии АП поставляются в виде готовых литых протекторов различных типоразмеров (от 1 до 60 кг) с приваренной стальной арматурой, подготовленных к монтажу. Также протекторные сплавы могут поставляться в виде проволоки и ленты для изготовления анодных заземлителей и других элементов систем электрохимической защиты. Поставка осуществляется партиями одного типоразмера и одной марки сплава в контейнерах или дощатых ящиках.

Каждая партия сопровождается документом с указанием марки сплава, типоразмера, количества протекторов, года выпуска и подтверждения соответствия требованиям ГОСТ 26251-84. Контроль химического состава проводится по образцам от каждой плавки.

Для защиты подземных трубопроводов и сооружений от коррозии также применяются алюминиевые протекторы специальных конструкций, выбираемые с учётом удельного сопротивления грунта и параметров защищаемого объекта.
