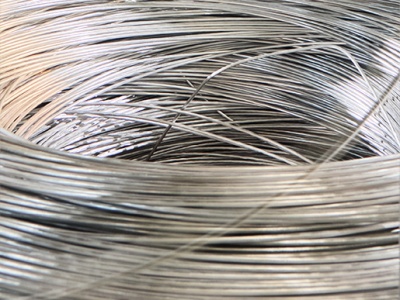

Проволока сварочная алюминиевая

Проволока сварочная алюминиевая: системы обозначений и нормативная база

Присадочная проволока алюминиевая выпускается по двум основным системам стандартов. В России и странах ЕАЭС действует ГОСТ 7871-2019 (введён 01.02.2020 взамен ГОСТ 7871-75). Марки обозначаются префиксом «Св» (сварочная) с указанием легирующей системы: СвАМг5 — алюминий-магний с ~5 % Mg, СвАК5 — алюминий-кремний с ~5 % Si. Международная классификация опирается на стандарт AWS A5.10 (США) с префиксом «ER» и четырёхзначным номером сплава, а также на EN ISO 18273 (Европа) с обозначениями типа AlSi5, AlMg5Cr(A).

Стандарт ГОСТ 7871-2019 распространяется на тянутую и прессованную проволоку из алюминия и алюминиевых сплавов для сварки плавлением. Проволока выпускается в нагартованном (Н) и отожжённом (М) состоянии, диаметром от 0,8 до 12,5 мм, на катушках (БР), в бухтах (БТ), бочках (БЧ) или прутках (ПР). Для полуавтоматической сварки (MIG/MAG) применяют проволоку диаметром 0,8–1,6 мм на катушках, для ручной аргонодуговой сварки (TIG) — прутки диаметром 1,6–4,0 мм.

Марки сварочной проволоки по ГОСТ 7871-2019

ГОСТ 7871-2019 регламентирует следующие марки проволоки из алюминия и его сплавов: СвА99, СвА97, СвА85Т, СвА5, СвАМц, СвАМг3, СвАМг5, СвАМг6, СвАМг61, СвАМг63, СвАК5, СвАК5У, СвАК10 и Св1201. Буквенный индекс после «СвА» отражает основную легирующую систему:

• Св + число (СвА99, СвА97, СвА85Т, СвА5) — проволока из технического алюминия различной чистоты. Число указывает на минимальное содержание алюминия (99,99 %, 99,97 % и т. д.). Буква «Т» обозначает добавку титана в качестве модификатора зерна.
• СвАМц — система Al–Mn (марганец 1,0–1,5 %). Аналог деформируемого сплава серии 3ХХХ.
• СвАМг3, СвАМг5, СвАМг6, СвАМг61, СвАМг63 — система Al–Mg. Цифра после «Мг» приблизительно соответствует содержанию магния в процентах. Проволока СвАМг61 и СвАМг63 отличается дополнительным легированием марганцем и другими элементами.
• СвАК5, СвАК5У, СвАК10 — система Al–Si. Цифра после «К» — номинальное содержание кремния. Марка СвАК5У — вариант с ограниченным содержанием железа (не более 0,3 %), что обеспечивает повышенную пластичность наплавленного металла.
• Св1201 — проволока на основе сплава системы Al–Cu–Mn, применяемая для сварки высокопрочных термоупрочняемых алюминиевых сплавов.

Важное требование ГОСТ: в алюминиевых сплавах (кроме СвАМг3, СвАК5, СвАК10) отношение массовой доли железа к массовой доле кремния должно быть более единицы. Это снижает риск образования хрупких силицидов железа, ухудшающих пластичность сварного шва. Содержание водорода в сплаве СвАМг6 не должно превышать 0,4 см³ на 100 г металла.

Марки сварочной проволоки по AWS A5.10 (серия ER)

Стандарт AWS A5.10 классифицирует присадочную проволоку для аргонодуговой сварки алюминия и его сплавов. Система обозначений ER (Electrode/Rod) включает несколько десятков марок, основные из которых приведены ниже.

Серия 1ХХХ — технический алюминий

ER1100 (Al ≥ 99,0 %) и ER1188 (Al ≥ 99,88 %) применяются для сварки технического алюминия (серия 1ХХХ). Обеспечивают наилучшее совпадение цвета шва с основным металлом при анодировании. Прочность наплавленного металла невысока, область применения ограничена ёмкостями, химическим оборудованием и электротехникой.

Серия 4ХХХ — алюминий-кремний

Кремний снижает температуру плавления, улучшает текучесть сварочной ванны и снижает склонность шва к горячим трещинам. Марки этой серии — основной выбор для сварки термоупрочняемых сплавов серии 6ХХХ и литейных силуминов.

ER4043 (Si 4,5–6,0 %) — наиболее распространённая присадочная проволока общего назначения для сварки алюминия. Обеспечивает гладкий, блестящий шов с минимальным разбрызгиванием. Пригодна для длительной эксплуатации при повышенных температурах (выше 65 °C), в отличие от проволок серии 5ХХХ. После анодирования шов приобретает серый оттенок, не совпадающий с цветом основного металла.

ER4043A — модификация ER4043 с ужесточёнными требованиями по примесям.

ER4047 (Si 11–13 %) — проволока с повышенным содержанием кремния. Ещё более текучий расплав по сравнению с ER4043. Применяется для сварки и пайки деталей теплообменников, автомобильных конструкций. Обеспечивает повышенную прочность на срез в угловых швах.

ER4047A — вариант с ужесточёнными допусками по примесям.

ER4145 (Si ~10 %, Cu ~4 %) — проволока системы Al–Si–Cu для сварки высокопрочных сплавов серии 2ХХХ (Al–Cu), включая 2014 и 2219.

ER4943 — модифицированная версия ER4043 с добавкой магния (~0,15 % Mg). Позволяет получить более высокую прочность стыковых швов на сплавах серии 6ХХХ при последующей термообработке (Т6). Применяется для толщин от 12 мм и более.

Серия 5ХХХ — алюминий-магний

Проволока этой группы применяется для сварки деформируемых алюминиевых сплавов с магнием (серия 5ХХХ) и для случаев, когда требуется повышенная коррозионная стойкость или совпадение цвета шва при анодировании. Магний повышает прочность и коррозионную стойкость шва, но ограничивает рабочую температуру: при длительной эксплуатации выше 65 °C и содержании Mg в шве более 3 % возрастает риск коррозионного растрескивания под напряжением.

ER5356 (Mg 4,5–5,5 %, Cr 0,05–0,20 %, Ti 0,06–0,20 %) — наиболее востребованная проволока серии 5ХХХ и вторая по популярности после ER4043 в мировой практике. Обеспечивает высокую прочность на срез, хорошую коррозионную стойкость в морской воде. После анодирования шов имеет белый цвет, совпадающий с основным металлом. Широко используется в судостроении, транспортном машиностроении, при изготовлении ёмкостей.

ER5356A — вариант с уточнёнными допусками.

ER5183 (Mg 4,3–5,2 %, Mn 0,50–1,0 %, Cr 0,05–0,25 %) — обеспечивает наивысшую прочность наплавленного металла среди проволок серии 5ХХХ при сварке сплава 5083 и аналогичных высокомагниевых сплавов. Повышенное содержание марганца по сравнению с ER5356 улучшает сопротивление горячим трещинам. Применяется в судостроении, криогенной технике, для конструкций, работающих при знакопеременных нагрузках.

ER5183A — модификация с контролируемыми примесями.

ER5554 (Mg ~2,7 %, Mn ~0,7 %) — проволока с умеренным содержанием магния. В отличие от ER5356 и ER5183, пригодна для эксплуатации при повышенных температурах (выше 65 °C), так как низкое содержание Mg снижает риск коррозионного растрескивания.

ER5556 (Mg 4,7–5,5 %, Mn 0,5–1,0 %) — аналог ER5183 с расширенными допусками по составу. Высокопрочная проволока для ответственных морских и строительных конструкций.

ER5556A — вариант с ужесточёнными допусками.

ER5654 (Mg 3,1–3,9 %) — специализированная марка для сварки сплавов 5652 и 5254, применяемых в среде пероксида водорода. Рабочая температура — не выше 65 °C.

Химический состав основных марок присадочной проволоки

В таблице приведены требования к химическому составу по AWS A5.10. Значения указаны в массовых процентах; одиночные числа — максимально допустимое содержание.

Марка	Si	Fe	Cu	Mn	Mg	Cr	Zn	Ti
ER1100	Si+Fe ≤ 0,95	—	0,05–0,20	0,05	—	—	0,10	—
ER4043	4,5–6,0	0,80	0,30	0,05	0,05	—	0,10	0,20
ER4047	11,0–13,0	0,80	0,30	0,15	0,10	—	0,20	—
ER4145	9,3–10,7	0,80	3,3–4,7	0,15	0,15	—	0,20	—
ER5183	0,40	0,40	0,10	0,50–1,0	4,3–5,2	0,05–0,25	0,25	0,15
ER5356	0,25	0,40	0,10	0,05–0,20	4,5–5,5	0,05–0,20	0,10	0,06–0,20
ER5554	0,25	0,40	0,10	0,50–1,0	2,4–3,0	0,05–0,20	0,25	0,05–0,20
ER5556	0,25	0,40	0,10	0,50–1,0	4,7–5,5	0,05–0,20	0,25	0,05–0,20

Примечание: во всех марках содержание бериллия ограничено ≤ 0,0003 %, остаток — алюминий. Прочерк означает, что элемент не нормируется отдельно и входит в суммарное содержание «прочих примесей».

Таблица соответствий: AWS A5.10, ГОСТ 7871, EN ISO 18273

Марки различных стандартов не являются точными копиями друг друга — допуски по составу и примесям различаются. Таблица показывает ближайшие функциональные аналоги по легирующей системе и области применения.

AWS A5.10	ГОСТ 7871	EN ISO 18273	Легирующая система
ER1100	СвА5	Al 99.5Ti	Al техн.
ER1188	СвА99	Al 99.8	Al высокой чистоты
ER4043	СвАК5	AlSi5	Al–Si (5 % Si)
ER4047	СвАК10*	AlSi12	Al–Si (12 % Si)
ER5183	СвАМг61	AlMg4.5Mn0.7(A)	Al–Mg–Mn
ER5356	СвАМг5	AlMg5Cr(A)	Al–Mg (5 % Mg)
ER5556	СвАМг63	AlMg5.2Mn	Al–Mg–Mn

* Соответствие приблизительное: ER4047 содержит 11–13 % Si, СвАК10 — около 10 % Si. При замене необходимо учитывать различия в допусках.

Выбор сварочной проволоки для алюминия по основному металлу

Правильный выбор сварочной проволоки для алюминия определяется прежде всего маркой основного (свариваемого) металла. Ключевые критерии: стойкость шва к горячим трещинам, требуемая прочность соединения, коррозионная стойкость, рабочая температура изделия и необходимость последующего анодирования.

Основные принципы подбора

Сплавы серии 1ХХХ (технический алюминий А5, А7, АД0). Для получения наилучшего цветового совпадения при анодировании используют ER1100 (СвА5). Проволока ER4043 (СвАК5) также допустима и даёт более технологичный процесс сварки за счёт повышенной текучести расплава.

Сплавы серии 3ХХХ (АМц и аналоги). Рекомендуются ER4043 (СвАК5) или ER5356 (СвАМг5) в зависимости от условий эксплуатации. При температуре выше 65 °C предпочтительнее ER4043.

Сплавы серии 5ХХХ (АМг2, АМг3, АМг5, АМг6, 5052, 5083, 5086, 5454, 5456). Для сплавов с содержанием Mg до 2,5 % допустимы как ER4043, так и ER5356. Для сплавов с Mg более 2,5 % применяют только проволоку серии 5ХХХ: ER5356 (СвАМг5) — универсальный вариант, ER5183 (СвАМг61) — при повышенных требованиях к прочности (сварка 5083, 5456). Проволока ER4043 при сварке высокомагниевых сплавов вызывает образование хрупкого интерметаллида Mg₂Si на границе сплавления, снижающего пластичность и коррозионную стойкость соединения.

Сплавы серии 6ХХХ (АД31, АД33, АД35, 6061, 6063, 6082). Основная проволока — ER4043 (СвАК5). Кремний в присадке компенсирует склонность этих сплавов к горячим трещинам при сварке. ER5356 также применяется, когда критичны прочность и коррозионная стойкость, однако при этом возрастает чувствительность к трещинам. ER4943 — усовершенствованная альтернатива ER4043 для стыковых швов толщиной от 12 мм при последующей термообработке.

Сплавы серии 2ХХХ (Д16, 2219 и др.). Высокопрочные сплавы системы Al–Cu сваривают проволокой ER4145 или ER2319 (для 2219). Не все сплавы этой серии пригодны для дуговой сварки.

Литейные силумины (АЛ2, АЛ9, 356, A356, 319 и др.). Для ремонтной сварки литых деталей рекомендуется ER4043 (СвАК5) или ER4047 — высокое содержание кремния обеспечивает совместимость с основным металлом и хорошую жидкотекучесть.

Матрица выбора: основной металл → рекомендуемая проволока

Основной металл (серия/марка)	Рекомендуемая проволока	Альтернатива	Примечания
1ХХХ (1100, А5, АД0)	ER1100 / СвА5	ER4043 / СвАК5	ER1100 — лучшее совпадение цвета при анодировании
3ХХХ (3003, 3004, АМц)	ER4043 / СвАК5	ER5356 / СвАМг5	ER4043 предпочтительнее при T > 65 °C
5ХХХ, Mg ≤ 2,5 % (5052, АМг2)	ER5356 / СвАМг5	ER4043 / СвАК5	При T > 65 °C — только ER5554 или ER4043
5ХХХ, Mg > 2,5 % (5083, 5086, АМг5, АМг6)	ER5356 / СвАМг5	ER5183 / СвАМг61	ER5183 — максимальная прочность шва на 5083. ER4043 не допускается
6ХХХ (6061, 6063, АД31, АД33)	ER4043 / СвАК5	ER5356 / СвАМг5	ER4043 — минимальная склонность к трещинам
2ХХХ (2219)	ER2319	ER4145	Термообработка после сварки повышает прочность
Литейные силумины (АЛ2, АЛ9, 356, A356)	ER4043 / СвАК5	ER4047	ER4047 — при повышенных требованиях к текучести

Особенности сварки алюминия проволокой: технологические аспекты

Подготовка поверхности

Оксидная плёнка Al₂O₃ на поверхности алюминия имеет температуру плавления около 2050 °C — втрое выше, чем у самого алюминия (~660 °C). Перед сваркой необходимо удалить оксидный слой механическим способом (нержавеющей щёткой, предназначенной исключительно для алюминия) непосредственно перед сваркой, а затем обезжирить поверхность ацетоном или изопропиловым спиртом. Проволоку сварочную алюминиевую также следует хранить в заводской упаковке и вскрывать непосредственно перед использованием. Гарантийный срок хранения проволоки с химически обработанной поверхностью по ГОСТ 7871-2019 составляет 1 год с момента изготовления.

Защитный газ

Сварка алюминия и его сплавов проводится в среде инертного газа: чистого аргона (Ar ≥ 99,99 %) или смесей аргона с гелием. Чистый аргон обеспечивает стабильную дугу и подходит для большинства задач. Добавка гелия (25–75 %) увеличивает тепловложение и глубину проплавления, что актуально при сварке толстостенных деталей. Углекислый газ и его смеси не применяются — они вызывают интенсивное окисление алюминия.

Режимы сварки

При аргонодуговой сварке алюминия неплавящимся электродом (TIG/GTAW) используется переменный ток (AC) с высокочастотным поджигом. Переменный ток обеспечивает катодную очистку — разрушение оксидной плёнки в полупериод обратной полярности. Для полуавтоматической сварки (MIG/GMAW) применяют постоянный ток обратной полярности (DCEP).

Алюминий обладает высокой теплопроводностью (~237 Вт/(м·К) для чистого Al), поэтому для толстостенных заготовок рекомендуется предварительный подогрев до 100–150 °C. Это снижает риск несплавлений и непроваров, особенно при сварке литейных сплавов.

Водород и пористость

Растворимость водорода в жидком алюминии значительно выше, чем в твёрдом. При кристаллизации избыточный водород выделяется в виде пузырей, формируя поры в шве. Источники водорода — влага на поверхности проволоки и заготовки, загрязнённый защитный газ, органические загрязнения. Контроль влажности и чистоты поверхности — основное средство борьбы с пористостью. По этой причине ГОСТ нормирует содержание водорода в проволоке СвАМг6 (не более 0,4 см³/100 г).

Сравнение ER4043 и ER5356: какую проволоку выбрать

Вопрос «ER4043 или ER5356?» — один из самых частых при выборе сварочной проволоки для алюминия. Оба типа покрывают основную массу задач, но их свойства принципиально различаются.

Параметр	ER4043 (СвАК5)	ER5356 (СвАМг5)
Легирующая система	Al–Si (5 % Si)	Al–Mg (5 % Mg)
Текучесть расплава	Высокая — плавный переход шва	Умеренная
Прочность на срез (типичная)	~120 МПа	~175 МПа
Стойкость к горячим трещинам	Высокая (кремний снижает усадку)	Умеренная
Коррозионная стойкость в морской воде	Умеренная	Высокая
Эксплуатация при T > 65 °C	Допускается	Не рекомендуется (риск КРН)
Цвет шва после анодирования	Серый (не совпадает с основным металлом)	Белый (совпадает)
Оптимальные основные металлы	6ХХХ, 1ХХХ, 3ХХХ, литейные силумины	5ХХХ (особенно Mg > 2,5 %)

Общее правило: если свариваемый сплав содержит магний более 2,5 % — выбирают ER5356 или ER5183. Если основной металл — серия 6ХХХ, литейные силумины или требуется работа при повышенных температурах — предпочтительнее ER4043. При сварке разнородных соединений (например, 5ХХХ с 6ХХХ) выбор определяется преобладающим требованием: ER4043 для стойкости к трещинам, ER5356 для прочности и коррозионной стойкости.

Формы поставки проволоки сварочной алюминиевой

Проволока для аргонодуговой сварки алюминия поставляется в следующих вариантах:

• Катушки (шпули) для полуавтоматической сварки MIG — массой 0,5; 1; 2; 5; 7 и 15 кг, диаметры проволоки 0,8; 1,0; 1,2; 1,6 мм. Катушки выпускаются на пластиковом или металлическом сердечнике диаметром 200 или 300 мм.
• Бочки (драм-паки) — от 80 до 250 кг, для промышленных роботизированных комплексов.
• Прутки для ручной TIG-сварки — длиной 1000 мм, диаметром 1,6; 2,0; 2,4; 3,2; 4,0; 5,0 мм, упаковка по 5 кг в тубах.
• Бухты — для больших объёмов работ и механизированных процессов.

По ГОСТ 7871-2019 проволока на катушках должна состоять из одного отрезка (допускается не более одного стыка одной плавки). Проволока должна иметь чистую поверхность, без плен, трещин, закатов, вмятин, заусенцев, расслоений и резких перегибов. Шероховатость поверхности после химической обработки — Ra не более 2,5 мкм.

Для обеспечения качества сварного соединения алюминиевая проволока должна храниться в заводской упаковке в сухом отапливаемом помещении. При работе с магниевосодержащими марками важно использовать сварочные флюсы, рекомендованные для конкретной системы сплавов.

Диаметры проволоки: рекомендации по толщине основного металла

Подбор диаметра проволоки сварочной алюминиевой зависит от толщины свариваемых заготовок и способа сварки:

Толщина основного металла, мм	Диаметр проволоки MIG, мм	Диаметр прутка TIG, мм
0,8–1,5	0,8	1,6
1,5–3,0	0,8–1,0	1,6–2,4
3,0–6,0	1,0–1,2	2,4–3,2
6,0–12,0	1,2–1,6	3,2–4,0
более 12,0	1,6	4,0–5,0

Проволока СвАМг5 и ER5356: области применения

Проволока СвАМг5 по ГОСТ 7871-2019 и её международный аналог ER5356 — наиболее применяемые марки для сварки конструкций из алюминиево-магниевых сплавов. Типичные области применения:

• Судостроение и судоремонт — корпуса катеров, яхт, рыболовных и грузовых судов из сплавов 5083, 5086.
• Транспортное машиностроение — кузовные элементы железнодорожных вагонов, кузова грузовиков и полуприцепов, автоцистерны.
• Химическое оборудование — ёмкости, реакторы, теплообменники из сплавов серии 5ХХХ.
• Строительные конструкции — фермы, колонны, ограждения из профильных алюминиевых сплавов.

Проволока СвАК5 и ER4043: области применения

Проволока СвАК5 (ГОСТ 7871-2019) и ER4043 (AWS A5.10) — универсальная присадка для сварки термоупрочняемых и литейных алюминиевых сплавов. Основные направления:

• Ремонтная сварка литых деталей из силуминов — картеры, корпуса насосов, блоки цилиндров.
• Автомобильная промышленность — элементы рамы, подрамники, теплообменники.
• Конструкции из профилей серии 6ХХХ — рамы, каркасы, ограждения, мебельные конструкции.
• Пайка алюминия и его сплавов — ER4043 и ER4047 применяются в пайке при пониженных температурах благодаря высокому содержанию кремния.

Хранение и подготовка проволоки к сварке

Качество сварного шва напрямую зависит от состояния поверхности присадочной проволоки. Основные требования:

• Хранение в заводской упаковке при температуре не ниже +5 °C и относительной влажности не более 80 %.
• Вскрытая упаковка должна быть использована в кратчайшие сроки. Катушку, оставшуюся после смены, рекомендуется помещать в герметичный пакет с влагопоглотителем.
• Перед сваркой прутки TIG протирают ацетоном или изопропиловым спиртом. Если проволока хранилась длительное время, поверхность зачищают мелкозернистой нержавеющей сеткой.
• Смешивание проволоки разных плавок на одной катушке не допускается.

Проволока с видимыми следами коррозии (белые или серые пятна оксида), масла, следами механических повреждений непригодна для применения и может привести к пористости, несплавлениям и снижению механических свойств сварного соединения.
