Электротехническая нелегированная сталь
- от объёма, заполните заявку

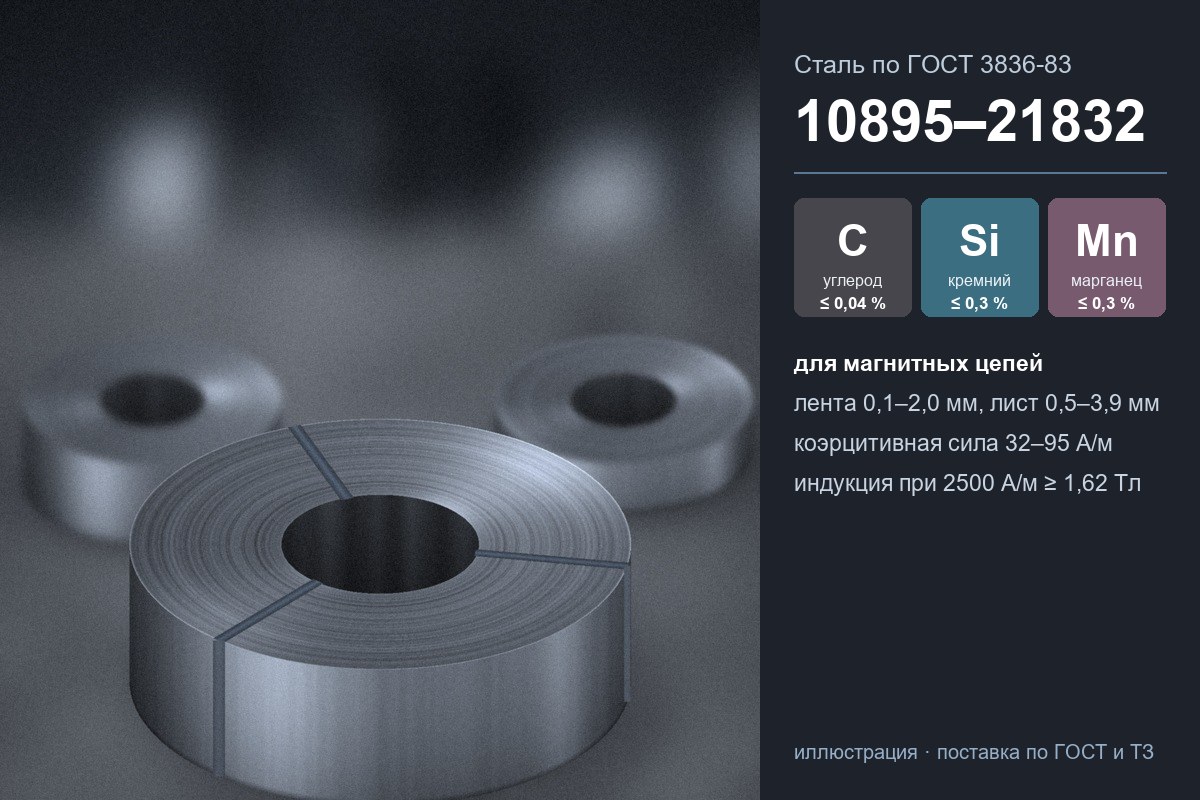

Электротехническая нелегированная сталь — тонколистовая сталь и лента с очень малым содержанием углерода, кремния и марганца для магнитных цепей электрических аппаратов и приборов. Её выпускают по ГОСТ 3836-83 двадцати марок — от 10895 до 21832. Главная нормируемая характеристика — коэрцитивная сила: от 95 до 32 А/м. Поставляем ленту и листы из электротехнической нелегированной стали — запросы на почту 5052082@mail.ru.

Как расшифровать марку электротехнической стали
Марка состоит из пяти цифр. Например, 20880:
- первая цифра — класс по структуре и виду прокатки: 1 — горячекатаная изотропная, 2 — холоднокатаная изотропная;
- вторая — тип: 0 — без нормирования коэффициента старения, 1 — с нормированным коэффициентом старения;
- третья — группа по основной нормируемой характеристике: 8 — коэрцитивная сила;
- четвёртая и пятая — коэрцитивная сила в целых А/м, не более.
Значит, 20880 — холоднокатаная изотропная сталь без нормирования старения с коэрцитивной силой не более 80 А/м.
Марки и магнитные свойства по ГОСТ 3836-83
| Марки | Толщина, мм | Коэрцитивная сила, А/м, не более | Максимальная магнитная проницаемость, мГн/м (Гс/Э), не менее |
|---|---|---|---|
| 10895, 20895, 11895, 21895 | 0,1–3,9 | 95 | 3,8 (3000) |
| 10880, 20880, 11880, 21880 | 0,1–3,9 | 80 | 5,0 (4000) |
| 10860, 20860, 11860, 21860 | 0,1–3,9 | 60 | 5,6 (4500) |
| 10848, 20848, 11848, 21848 | 0,7–3,9 | 48 | 6,0 (4800) |
| 10832, 20832, 11832, 21832 | 0,7–3,9 | 32 | 6,3 (5000) |
Магнитная индукция для всех марок, не менее:
| Напряжённость поля, А/м | 500 | 1000 | 2500 | 5000 | 10 000 | 30 000 |
|---|---|---|---|---|---|---|
| Индукция, Тл | 1,38 | 1,50 | 1,62 | 1,71 | 1,81 | 2,05 |
Контролируемая характеристика — коэрцитивная сила; индукцию и максимальную проницаемость определяют по требованию потребителя. Старение сталей с нормированным коэффициентом старения (вторая цифра 1) — не более 6 А/м.
Магнитные свойства и отжиг
Магнитные свойства определяют на контрольных образцах после отжига. Режим и среду отжига устанавливает изготовитель; стандарт рекомендует максимальную температуру отжига 950 °С и время охлаждения до 600 °С не более 10 ч. Холоднокатаную ленту и листы поставляют нагартованными, без термической обработки, по требованию — термически обработанной ленту.
Химический состав
ГОСТ 3836-83 ограничивает содержание основных элементов:
| Элемент | Массовая доля, %, не более |
|---|---|
| Углерод C | 0,04 |
| Кремний Si | 0,3 |
| Марганец Mn | 0,3 |
Формы поставки
| Продукция | Размеры |
|---|---|
| Лента холоднокатаная | толщина 0,1–2,0 мм, размеры и отклонения — по ГОСТ 503-81 |
| Лента резаная (роспуск рулона) | толщина 0,5–2,0 мм |
| Лист холоднокатаный, рулон | толщина 0,5–3,9 мм, ширина 500–1250 мм |
| Лист горячекатаный (травленый) | толщина 2,0–3,9 мм, ширина 500–1250 мм |
Ленты и листы делают с обрезными кромками, по согласованию — без обрезки. Холоднокатаную сталь выпускают двух групп поверхности; листовую толщиной 0,5–2,5 мм — по требованию с ультразвуковым контролем внутренних дефектов (У). Серповидность ленты на 1 м — не более 5 мм при ширине до 15 мм и не более 2 мм при ширине свыше 250 мм. Сталь выдерживает изгиб на 90°.
Что указать в заявке
- марку (например, 20880) и ГОСТ 3836-83;
- вид продукции: лента, резаная лента, лист или рулон;
- толщину, ширину, для листа — длину;
- для холоднокатаной стали — группу поверхности, нужна ли термически обработанная лента или контроль внутренних дефектов;
- нужны ли индукция и проницаемость в документе о качестве;
- количество в килограммах.
Вопросы и ответы
Какую марку выбрать — 10895 или 20895?
Обе с коэрцитивной силой не более 95 А/м. 10895 — горячекатаная, её выпускают листами 2,0–3,9 мм; 20895 — холоднокатаная, это лента от 0,1 мм и лист от 0,5 мм. Лента и лист тоньше 2,0 мм бывают только холоднокатаными, то есть марок на «2».
Чем отличаются марки 20880 и 21880?
Магнитные нормы одинаковые, но у 21880 нормирован коэффициент старения: по ГОСТ 3836-83 старение не должно превышать 6 А/м.
Где посмотреть другие материалы для магнитных цепей?
Магнитомягкие сплавы с высокой проницаемостью — в разделе прецизионные сплавы, например сплав 50Н.
Купить электротехническую сталь
Поставляем ленту, резаную ленту и листы из электротехнической нелегированной стали по ГОСТ 3836-83 с сертификатом на плавку. Пришлите марку, размеры и количество на 5052082@mail.ru — подготовим предложение.
