Жаропрочные сплавы на никелевой основе
Расширение номенклатуры жаропрочных никелевых сплавов
Ассортимент поставляемых жаропрочных сплавов на никелевой основе расширен. В поставку добавлены деформируемые и литейные марки, востребованные в газотурбостроении, энергетическом машиностроении, нефтехимии, производстве котельного оборудования и штамповой оснастки. Ниже — перечень марок, формы поставки и условия.
Деформируемые жаропрочные сплавы: марки и обозначения
Основу расширенной номенклатуры составляют деформируемые никелевые сплавы, применяемые для деталей, работающих при температурах от 700 до 1100 °C в условиях длительных механических нагрузок. Каждая марка приведена с обозначением по классификации ЭИ/ЭП, где оно закреплено за сплавом.
| Марка сплава | Обозначение ЭИ/ЭП | Основная система легирования |
|---|---|---|
| ХН78Т | ЭИ 435 | Ni–Cr–Ti |
| ХН70Ю | ЭИ 652 | Ni–Cr–Al |
| ХН45Ю | ЭП 747 | Ni–Cr–Al |
| ХН60Ю | ЭИ 559А | Ni–Cr–Al |
| ХН35ВТ | ЭИ 612 | Ni–Cr–W–Ti |
| ХН60ВТ | ЭИ 868 | Ni–Cr–W–Ti |
| ХН70ВМТЮ | ЭИ 617 | Ni–Cr–W–Mo–Ti–Al |
| ХН73МБТЮ | ЭИ 698 | Ni–Cr–Mo–Nb–Ti–Al |
| ХН56ВМТЮ | ЭП 199 | Ni–Cr–W–Mo–Ti–Al |
| ХН65ВМТЮ | ЭИ 893 | Ni–Cr–W–Mo–Ti–Al |
| ХН28ВМАБ | ЭП 126 | Ni–Cr–W–Mo–Al–Nb |
| ХН45МВТЮБР | ЭП 718-ИД | Ni–Cr–Mo–W–Ti–Al–Nb–B |
| ХН50ВМТЮБ | ЭП 648-ВИ | Ni–Cr–W–Mo–Ti–Al–Nb |
| 10Х11Н23Т3МР | ЭП 33 | Fe–Ni–Cr–Ti–Mo–B |
Кроме перечисленных, доступны сплавы ХН43БМТЮ, ХН67МВТЮ, ХН40МДТЮ, ХН62ВМЮТ, ХН62БМКТЮ, ХН70МВТЮБ, ХН75МБТЮ — марки с различными комбинациями хрома, молибдена, вольфрама, титана, алюминия, ниобия и кобальта, предназначенные для узкоспециальных задач в энергомашиностроении и химическом аппаратостроении.
Литейные жаропрочные сплавы
Для изготовления фасонных отливок — лопаток газовых турбин, сопловых аппаратов, корпусных деталей горячего тракта — доступны литейные сплавы ЖС6У и ВЖЛ12У. Оба сплава выплавляются методом вакуумно-индукционной плавки (ВИ), что обеспечивает низкое содержание газовых примесей и неметаллических включений.
Формы поставки

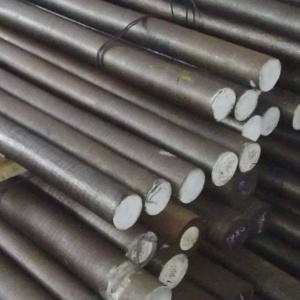

Круги катаные и кованые
Прутки (круги) из перечисленных сплавов поставляются в соответствии с требованиями:
| Стандарт | Вид продукции | Размерный диапазон |
|---|---|---|
| ГОСТ 2590-2006 | Прокат горячекатаный круглый | Стандартный сортамент стального круга |
| ГОСТ 22411-77 | Прутки из жаропрочных, жаростойких и коррозионностойких сплавов: горячекатаные ∅10–55 мм, кованые ∅60–200 мм | ∅10–200 мм |
| ГОСТ 1133-71 | Сталь кованая круглая и квадратная | По стандарту |
| ТУ | По техническим условиям на конкретную марку | По согласованию |
ГОСТ 22411-77 — профильный стандарт на сортамент прутков из труднодеформируемых сплавов. Он определяет размеры, предельные отклонения и геометрические требования (кривизна, овальность) для горячекатаных и кованых прутков круглого и квадратного сечения.
Бесшовные трубы
Трубы из никелевых сплавов поставляются по ГОСТ 9941-81 (холоднодеформированные) и ГОСТ 9940-81 (горячедеформированные), а также по техническим условиям. Бесшовные трубы из жаропрочных сплавов применяются в теплообменном оборудовании, трубопроводах высокого давления, элементах котлов и печей.
Методы выплавки
Сплавы выплавляются с применением вакуумно-индукционной плавки (ВИ). Этот метод позволяет точно контролировать химический состав, минимизировать содержание кислорода, азота и водорода, а также обеспечить равномерное распределение легирующих элементов. Для ряда марок дополнительно применяется электрошлаковый переплав (ЭШП) — он повышает чистоту металла по сере и неметаллическим включениям, улучшает макроструктуру слитка.
Доступна выплавка слитков от 50 кг, что позволяет выполнять заказы малых партий без необходимости закупки промышленных объёмов.
Области применения
Перечисленные марки никелевых сплавов охватывают задачи, где требуется сочетание жаропрочности, жаростойкости и коррозионной стойкости:
| Область | Типичные детали и узлы | Характерные марки |
|---|---|---|
| Газотурбинные двигатели и установки | Диски, лопатки, камеры сгорания, сопловые аппараты | ЖС6У, ВЖЛ12У, ХН73МБТЮ, ХН65ВМТЮ |
| Энергетическое машиностроение | Элементы котлов, крепёж, трубы высокого давления | ХН78Т, ХН70Ю, ХН60ВТ, 10Х11Н23Т3МР |
| Горячая штамповка | Матрицы, пуансоны, вставки пресс-форм | ХН35ВТ, ХН45Ю, ХН56ВМТЮ |
| Химическая и нефтехимическая промышленность | Реакторы, теплообменники, трубопроводы агрессивных сред | ХН28ВМАБ, ХН40МДТЮ, ХН50ВМТЮБ |
Условия поставки
Прокат из жаропрочных никелевых сплавов поставляется с полным комплектом сопроводительной документации (сертификат качества с указанием химического состава и механических свойств). Сроки, объёмы и нестандартные требования — по запросу. Возможно изготовление продукции по техническим условиям заказчика.
