Жаропрочные сплавы

Жаропрочные сплавы — это металлические материалы, предназначенные для длительной работы под механической нагрузкой при высоких температурах. В отличие от обычных конструкционных сталей они сохраняют прочность, не «ползут» под нагрузкой и не разрушаются при температурах, при которых стандартные металлы уже теряют несущую способность.

В инженерной практике жаропрочность — это не абстрактное свойство, а ресурс детали: способность сохранять механическую прочность в течение сотен и тысяч часов при заданной температуре и нагрузке.

Жаропрочность и жаростойкость: разница, которую важно понимать

Два термина часто используют как синонимы, но это принципиально разные характеристики:

Свойство	Что характеризует	Ключевой параметр
Жаропрочность	Сохранение механической прочности под нагрузкой при высокой температуре	Предел длительной прочности, предел ползучести
Жаростойкость	Сопротивление газовой коррозии и окислению при высокой температуре без нагрузки	Скорость окалинообразования, толщина оксидной плёнки

На практике многие ответственные детали нуждаются в обоих свойствах одновременно. О жаростойких сплавах — отдельно.

Жаропрочность начинает проявлять себя критически при температурах выше 0,5 T_пл (в Кельвинах), когда в металле активизируются диффузионные процессы и ползучесть становится определяющим механизмом деформации.

Механизмы разрушения жаропрочных сплавов при высоких температурах

Чтобы выбрать подходящий материал, нужно понимать, как именно металл разрушается при нагреве. Основных механизма три.

Ползучесть

Ползучесть — медленная, необратимая деформация металла под действием постоянной нагрузки при высокой температуре. Даже если напряжение не превышает предела текучести при комнатной температуре, при нагреве деталь постепенно меняет форму. Ползучесть протекает в три стадии: нестационарная (затухающая), стационарная (установившаяся) и ускоренная (предшествующая разрушению).

Инженерная характеристика — предел длительной прочности: напряжение, которое при данной температуре вызывает разрушение образца за определённое время (стандартно 100, 1 000 или 10 000 часов). Чем выше этот показатель, тем жаропрочнее материал при данной температуре.

Термическая усталость

При многократных циклах нагрева и охлаждения в детали накапливаются термические напряжения. Если амплитуда циклов велика — материал трескается даже без внешней нагрузки. Этот механизм особенно значим в соплах, камерах сгорания, арматуре нагревательных печей.

Фазовая деградация и охрупчивание

При длительном нагреве в структуре сплава могут выделяться хрупкие интерметаллидные или карбидные фазы (σ-фаза в сталях, нежелательные Laves-фазы в никелевых сплавах), коагулировать упрочняющие выделения и развиваться рекристаллизация. Всё это ведёт к снижению прочности и пластичности без видимого изменения формы детали.

Классификация жаропрочных сплавов по типу основы: марки и температурный диапазон

Промышленные жаропрочные сплавы классифицируют прежде всего по основному металлу, поскольку именно он определяет достижимый температурный диапазон, механизм упрочнения и стоимость материала.

Жаропрочные стали на основе железа

Наиболее распространённый и экономичный класс. Применяются там, где рабочая температура не превышает 750–900 °C. По структуре и механизму упрочнения делятся на несколько подгрупп:

Структурный класс	Рабочая температура	Типичные области применения
Перлитные и ферритно-перлитные низколегированные стали	до 500–550 °C	Паропроводы, котельные трубы, фланцы умеренных параметров
Мартенситные хромомолибденованадиевые стали	до 600–650 °C	Роторы и корпуса паровых турбин, высокотемпературная арматура
Аустенитные хромоникелевые стали	до 750–900 °C	Камеры сгорания, выхлопные системы, печная арматура, химические реакторы
Аустенитно-ферритные жаростойкие стали	до 900–1 100 °C	Детали нагревательных печей, муфели, реторты, жаростойкие конструкции

Ключевые легирующие элементы жаропрочных сталей — хром, молибден, вольфрам, ванадий, ниобий, никель. Хром обеспечивает жаростойкость и упрочнение твёрдого раствора; молибден и вольфрам замедляют диффузию и тормозят ползучесть; ниобий и ванадий образуют стабильные карбиды и карбонитриды, препятствующие коагуляции упрочняющих фаз.

Никелевые жаропрочные сплавы

Никелевые сплавы — основной материал для деталей газотурбинных двигателей и промышленных газовых турбин, работающих при максимальных температурах. Деформируемые сплавы обеспечивают длительную работу при температурах порядка 750–950 °C. Литейные сложнолегированные сплавы, особенно направленно-закристаллизованные и монокристаллические, способны работать при 1 050–1 100 °C в течение сотен и тысяч часов под значительными нагрузками.

Высокая жаропрочность никелевых сплавов достигается несколькими механизмами одновременно:

• упрочнение матрицы (γ-твёрдого раствора) тугоплавкими элементами — хромом, молибденом, вольфрамом, рением, кобальтом;
• дисперсионное упрочнение γ′-фазой — когерентными выделениями интерметаллида Ni₃Al или Ni₃(Al,Ti), объёмная доля которых в высокожаропрочных сплавах достигает 55–60%;
• карбидное упрочнение по границам зёрен — для деформируемых сплавов.

γ′-Фаза (гамма-штрих) — упорядоченная кубическая решётка Ni₃Al — обладает аномальным свойством: её прочность при нагреве сначала возрастает и лишь потом падает. Это и обеспечивает исключительную жаропрочность никелевых сплавов в интервале рабочих температур.

Из никелевых жаропрочных сплавов изготавливают рабочие и сопловые лопатки турбин, диски ротора, детали камер сгорания, элементы газовых трактов промышленных установок. Подробнее о материалах и формах поставки: сплавы никеля.

Кобальтовые жаропрочные сплавы

Кобальтовые сплавы имеют более высокую температуру плавления по сравнению с никелевыми, что при одинаковой рабочей температуре даёт им запас термической стабильности. Их отличают:

• высокая устойчивость к термической усталости — важнейший фактор для деталей с интенсивным термоциклированием;
• хорошая коррозионная стойкость в горячих газовых средах с содержанием серы и ванадия;
• более низкая жаропрочность по показателю длительной прочности по сравнению с никелевыми сплавами при температурах выше 900 °C.

Основные области применения — сопловые аппараты и направляющие лопатки газовых турбин, детали камер сгорания, износостойкие детали, работающие при высоких температурах.

Упрочнение кобальтовых сплавов достигается главным образом легированием хромом, никелем, вольфрамом и углеродом с образованием карбидов. Дисперсионного упрочнения, аналогичного γ′-фазе в никелевых сплавах, в них нет, что и ограничивает уровень длительной прочности при наиболее высоких температурах.

Титановые жаропрочные сплавы

Главное преимущество титановых сплавов — высокая удельная прочность: при плотности около 4,5 г/см³ (против ~8,9 г/см³ для никеля) они обеспечивают высокий уровень механических свойств на единицу массы. Это делает их незаменимыми там, где снижение массы конструкции критично.

Однако рабочая температура ограничена: при длительной нагрузке — как правило, не выше 500–550 °C, в отдельных жаропрочных марках с дополнительным легированием — до 600 °C. При более высоких температурах титан активно поглощает кислород и азот, что резко снижает пластичность и приводит к хрупкому разрушению. Для деталей, работающих при 550–600 °C, требуется подтверждение конкретных характеристик сплава и условий эксплуатации.

Основная сфера применения — компрессорные диски и лопатки газотурбинных двигателей, конструктивные элементы авиационных планеров и гиперзвуковых аппаратов, детали ракетной техники.

Сплавы на основе тугоплавких металлов

К этой группе относят материалы на основе молибдена, вольфрама, ниобия и тантала. Температуры плавления этих металлов и, соответственно, их рабочие температуры значительно превосходят никелевые сплавы:

Основа сплава	Температура плавления, °C	Допустимая рабочая температура (длительно)	Критические ограничения
Ниобий (Nb)	2 477	до ~1 200–1 300 °C	Интенсивное окисление выше 400 °C; необходима защита
Молибден (Mo)	2 623	до ~1 500–1 700 °C (в защитной среде)	Катастрофическое окисление в воздухе; требует вакуума или инертной среды
Тантал (Ta)	2 996	до ~1 600 °C (в защитной среде)	Активное окисление; хладноломкость
Вольфрам (W)	3 422	до ~2 000 °C (в защитной среде)	Требует вакуума или инертного газа; низкая пластичность

Сплавы на основе тугоплавких металлов применяются в ракетных двигателях, ядерных реакторах, электронно-лучевых и плазменных установках, высокотемпературной оснастке — там, где никелевые сплавы уже не справляются. Ключевое эксплуатационное ограничение — необходимость в вакуумной или инертной среде при рабочих температурах, иначе окисление разрушает изделие.

Механизмы упрочнения жаропрочных сплавов

Чем выше рабочая температура, тем сложнее удержать прочность: диффузионные процессы ускоряются, дислокации преодолевают барьеры. Металлурги используют несколько механизмов упрочнения одновременно.

Твердорастворное упрочнение

Легирующие элементы, растворённые в матрице, искажают кристаллическую решётку и затрудняют движение дислокаций. Эффективнее всего работают элементы с большим атомным радиусом и высокой температурой плавления: вольфрам, молибден, рений в никелевых сплавах; молибден, вольфрам, ванадий — в сталях. Данный механизм эффективен при умеренных температурах, однако при высоких его эффективность снижается из-за диффузионного выравнивания концентраций.

Дисперсионное (интерметаллидное) упрочнение

Самый эффективный механизм для никелевых сплавов. При термообработке (закалке с последующим старением) из пересыщенного твёрдого раствора выделяются дисперсные когерентные частицы γ′-фазы (Ni₃Al, Ni₃Ti или Ni₃(Al,Ti)). Частицы блокируют скольжение дислокаций и повышают сопротивление ползучести. Объёмная доля γ′-фазы в высокожаропрочных литейных сплавах может достигать 55–60%.

Аналогичный принцип — в аустенитных сталях, упрочняемых выделением карбонитридов или интерметаллидов на основе ниобия.

Карбидное упрочнение

В жаропрочных сталях и деформируемых никелевых сплавах важную роль играют карбиды — MC, M₂₃C₆, M₆C. Мелкодисперсные карбиды, расположенные преимущественно по границам зёрен, тормозят зернограничное скольжение при высоких температурах. Карбидное упрочнение менее эффективно при очень высоких температурах, чем интерметаллидное, но существенно при умеренных рабочих температурах и длительных выдержках.

Монокристаллы и направленная кристаллизация

Ещё один путь — устранение самого слабого места поликристаллической структуры: границ зёрен. Детали из никелевых сплавов, полученные методом направленной кристаллизации (колонные кристаллы параллельно оси нагружения) или выращенные в виде монокристалла, лишены поперечных зернограничных поверхностей — и их жаропрочность при высоких температурах значительно выше, чем у стандартных литых деталей.

Как выбрать жаропрочный сплав: параметры, которые определяют решение

При выборе жаропрочного сплава для конкретного применения нужно последовательно оценить следующие параметры. Ни один из них нельзя игнорировать — ошибка в любом приведёт к преждевременному выходу детали из строя.

Параметр	На что влияет при выборе
Рабочая температура	Определяет класс материала. До 550 °C — конструкционные стали; до 750–900 °C — жаропрочные стали; выше — никелевые и кобальтовые сплавы или тугоплавкие металлы
Длительность нагружения	Предел ползучести нормируется для 100, 1 000 или 10 000 часов — это принципиально разные значения для одного материала
Уровень и характер нагрузки	Статическое нагружение, термоциклирование, вибрация — разные режимы требуют разных свойств (длительная прочность, термоусталость, сопротивление усталости)
Рабочая среда	Воздух, продукты сгорания, водяной пар, среды с серой или ванадием, вакуум — кардинально меняют требования к жаростойкости и коррозионной стойкости
Требования к технологичности	Свариваемость, обрабатываемость резанием, возможность горячей деформации — ограничивают выбор марки; наиболее легированные сплавы сложны в обработке
Форма заготовки и требования к полуфабрикату	Деформируемые сплавы — листы, прутки, поковки; литейные — только фасонное литьё; определяет, какой класс сплавов применим

Практически важно: выбирать жаропрочный сплав только по максимальной рабочей температуре — ошибочная стратегия. Сплав может иметь достаточную кратковременную прочность при данной температуре, но недостаточный предел длительной прочности при сроке службы 10 000 часов.

Применение жаропрочных сплавов в промышленности

Перечень отраслей, в которых жаропрочные сплавы работают в ответственных узлах:

• Авиационные и наземные газотурбинные двигатели — рабочие и сопловые лопатки, диски и кольца турбин, детали камеры сгорания; определяющее применение для никелевых литейных и деформируемых сплавов высшего класса.
• Паровые турбины и котельные установки электростанций — роторы, корпуса, паропроводы, крепёжные детали высоких параметров; применяются жаропрочные стали перлитного, мартенситного и аустенитного классов в зависимости от параметров пара.
• Нефтехимическая и химическая промышленность — трубчатые реакторы, радиантные трубы, реакционные камеры, трубопроводная арматура, теплообменники в среде агрессивных газов и паров при температурах до 900–1 100 °C.
• Металлургические печи и термическое оборудование — муфели, реторты, радиационные трубы, конвейерные элементы, детали подъёмных механизмов печей.
• Ракетная техника и космические системы — сопла ракетных двигателей, детали тепловых экранов, арматура двигательных установок; наиболее жёсткие требования — применяются никелевые монокристаллические сплавы и тугоплавкие материалы.
• Атомная энергетика — корпуса реакторов, трубопроводы первого контура, активные зоны; требования по жаропрочности сочетаются со стойкостью к радиационному охрупчиванию.

Термическая обработка жаропрочных сплавов

Механические свойства жаропрочных сплавов формируются не только химическим составом, но и термической обработкой. Для аустенитных сталей и никелевых сплавов типовая схема включает:

• Гомогенизирующий отжиг — выравнивание химического состава по объёму заготовки, растворение крупных карбидов и неравновесных фаз, сложившихся при кристаллизации.
• Закалка (аустенизация) — нагрев до температуры, обеспечивающей полное растворение упрочняющих фаз в твёрдом растворе, с последующим быстрым охлаждением; фиксирует пересыщенный твёрдый раствор.
• Старение (дисперсионное твердение) — выдержка при промежуточной температуре, обеспечивающая выделение дисперсных частиц γ′-фазы или карбидов с оптимальным размером и распределением.

Нарушение режимов термообработки напрямую снижает жаропрочность готовых деталей. Поэтому для ответственных изделий режимы термообработки строго регламентированы нормативной документацией.

Формы поставки жаропрочных сплавов

Жаропрочные сплавы поставляются в следующих формах полуфабрикатов — в зависимости от марки, класса и дальнейшего применения:

Форма поставки	Применяется для

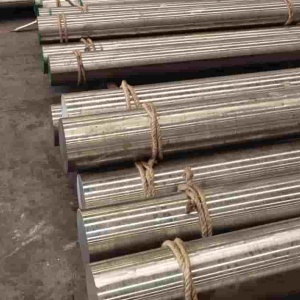

Прутки круглые, шестигранные	Валы, болты, втулки, фитинги — детали, получаемые токарной обработкой
Листы и полосы	Камеры сгорания, экраны, кожухи, сварные конструкции
Трубы	Паропроводы, конвекционные змеевики, радиантные трубы, теплообменники
Поковки и штамповки	Турбинные диски, роторы, крупногабаритные фланцы
Проволока	Сварочные электроды, пружины, нагревательные элементы, сетки
Слитки и заготовки под мехобработку	Производство деталей по чертежу потребителя

Подбор конкретной марки сплава, формы поставки и состояния материала выполняется под условия эксплуатации и требования чертежа. Для запроса укажите рабочую температуру, уровень нагрузки, рабочую среду и требования к форме заготовки.
