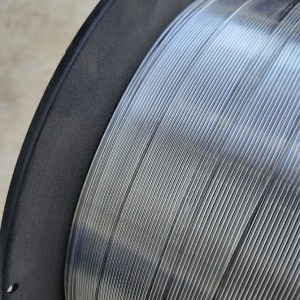

Алюминиевая присадочная проволока ER

Специальная алюминиевая присадочная проволока: назначение и особенности

Марки ER4009, ER4010, ER4018 и ER4943 — это специальная сварочная проволока алюминиевая системы Al–Si–Mg (и Al–Si–Cu–Mg в случае ER4009), предназначенная для задач, где стандартная ER4043 не обеспечивает нужных свойств шва. Все четыре марки классифицированы по AWS A5.10 (ASME SFA 5.10) и/или EN ISO 18273, применяются в процессах MIG (GMAW), TIG (GTAW) и плазменной дуговой сварки.

Главное отличие этих редких марок от ER4043 — контролируемое содержание магния и (для ER4009) меди в составе проволоки. Именно магний и медь делают наплавленный металл термически упрочняемым: после сварки соединение можно подвергнуть полному циклу термообработки (закалка + старение), существенно повысив прочность шва — без необходимости зависеть от разбавления основным металлом.

Место в системе обозначений AWS и ISO

В обозначении AWS префикс «ER» означает, что материал может использоваться и как электрод (E — electrode, подача через механизм MIG-горелки), и как присадочный пруток (R — rod, ручная подача при TIG-сварке). Цифровой индекс после «ER» соответствует номеру алюминиевого сплава по классификации Aluminum Association (AA). Каждая марка имеет соответствующий номер UNS: ER4009 — A94009, ER4010 — A94010, ER4943 — A94943. Обозначение ER4018 введено в стандарте EN ISO 18273 как S Al 4018 (AlSi7Mg), номер материала 3.2371; в актуальных редакциях AWS A5.10 (начиная с 2017 г.) эта марка также включена.

В документации ASME эти же марки обозначаются как SFA 5.10 (ER4009), SFA 5.10 (ER4010), SFA 5.10 (ER4018) и SFA 5.10 (ER4943). Литейные обозначения — A4009, A4010, A4018, A4643 — относятся к родственным литейным сплавам, от которых произошли данные присадочные материалы.

Связь с литейными сплавами

Марки ER4009 и ER4010 — это деформируемые (wrought) аналоги распространённых литейных алюминиевых сплавов. Согласно AWS A5.10, ER4009 (R4009) по химическому составу соответствует литейному сплаву C355.0, а ER4010 (R4010) — литейному сплаву A356.0. Это означает, что проволока ER4009 и ER4010 является оптимальным присадочным материалом для сварки и ремонта отливок из соответствующих сплавов: наплавленный металл по составу максимально близок к основному, что критически важно при последующей термообработке.

Российские стандарты на алюминиевую сварочную проволоку и отсутствие аналогов

В России алюминиевая сварочная проволока выпускается по ГОСТ 7871-75 (актуализирован как ГОСТ 7871-2019), а химический состав сплавов для проволоки регламентирован ГОСТ 4784-2019 (таблицы 11–12 — сплавы для сварочной проволоки). Основная марка кремнийсодержащей сварочной проволоки — СвАК5 (сплав АК5), которая является ближайшим аналогом ER4043 (AlSi5).

СвАК5 по ГОСТ 7871 и её отличие от ER4009/ER4010/ER4018/ER4943

Проволока СвАК5 содержит 4,5–6,0 % кремния, но практически не содержит магния (Mg ≤ 0,05 %) и имеет низкий допуск по меди (Cu ≤ 0,20 %). Это делает её полным аналогом ER4043 — и, как следствие, не термически упрочняемым материалом. Отличительная особенность ГОСТ 7871 — допуск по железу: для СвАК5 Fe ≤ 0,50 % (стандартная), для СвАК5У — Fe ≤ 0,30 % (с повышенными требованиями). В обоих случаях допуск по Fe выше, чем у ER4009/ER4010/ER4018, где железо ограничено значением ≤0,20 %.

Принципиальный вывод: в системе ГОСТ 7871 / ГОСТ 4784 нет прямых аналогов марок ER4009, ER4010, ER4018 и ER4943. Российские стандарты не предусматривают выпуск Al–Si сварочной проволоки с контролируемым содержанием магния. Номенклатура ГОСТ ограничена двумя категориями: Al–Si проволока без магния (СвАК5, СвАК10) и Al–Mg проволока без кремния (СвАМг3, СвАМг5, СвАМг6, СвАМг63, СвАМг61). Проволока системы Al–Si–Mg для сварки в российских стандартах отсутствует.

Перечень марок по ГОСТ 7871-2019

Для понимания ситуации полезно видеть полный перечень сварочных проволок по ГОСТ:

Марка по ГОСТ	Система легирования	Si, %	Mg, %	Ближайший аналог AWS	Термоупрочняемость шва
СвА99, СвА97, СвА85Т, СвА5	Al (чистый)	—	—	ER1100, ER1188	Нет
СвАМц	Al–Mn	≤0,60	—	—	Нет
СвАК5 (СвАК5У)	Al–Si	4,5–6,0	≤0,05	ER4043	Нет
СвАК10	Al–Si	9,0–11,0	≤0,05	ER4047	Нет
СвАМг3	Al–Mg	≤0,50	3,2–3,8	—	Нет
СвАМг5	Al–Mg	≤0,40	4,8–5,8	ER5356	Нет
СвАМг6	Al–Mg	≤0,40	5,5–6,5	ER5556	Нет
Св1201	Al–Cu–Mn	≤0,20	—	ER2319	Да (Cu)

Как видно, ни одна марка ГОСТ не совмещает кремний 4,5–7,5 % с магнием 0,1–0,8 %. Это означает, что для задач, требующих термически упрочняемого шва в системе Al–Si–Mg, российские производители и потребители вынуждены использовать импортную проволоку по AWS A5.10 или EN ISO 18273.

Российские литейные сплавы-аналоги и выбор присадочного материала

Соответствие литейных сплавов по ГОСТ 1583 и AA

Литейные алюминиевые сплавы российского производства по ГОСТ 1583-93, для сварки и ремонта которых предназначены рассматриваемые проволоки, имеют следующие соответствия:

Сплав по ГОСТ 1583	Старое обозначение	Аналог AA (США)	Si, %	Mg, %	Cu, %	Рекомендуемая проволока AWS
АК7ч	АЛ9	356.0 / A356.0	6–8	0,2–0,4	≤0,2	ER4010
АК7пч	АЛ9-1	A356.0 (повышенной чистоты)	6–8	0,25–0,45	≤0,1	ER4010, ER4018
АК5Мч	АЛ5-1	≈ C355.0	4,5–5,5	0,4–0,65	1,0–1,5	ER4009
АК5М	АЛ5	≈ 355.0	4,5–5,5	0,4–0,65	1,0–1,5	ER4009
АК9ч	АЛ4	—	8–10,5	0,17–0,30	≤0,1	ER4043 (ER4010 при термообработке)

Сплав АК7ч (АЛ9) — один из наиболее распространённых литейных алюминиевых сплавов в российской промышленности. Он применяется для герметичных отливок ответственного назначения (корпуса редукторов, крышки двигателей, насосные корпуса). По содержанию кремния (6–8 %) и магния (0,2–0,4 %) АК7ч практически идентичен американскому сплаву A356.0. Проволока ER4010, разработанная как присадочный аналог A356.0, является оптимальным материалом для сварки и ремонта отливок АК7ч, когда после сварки предусмотрена термическая обработка Т6.

Сплав АК5Мч (АЛ5-1) — медьсодержащий литейный сплав с повышенной жаропрочностью, аналог C355.0. Для его сварки предназначена проволока ER4009, обеспечивающая близкий химический состав шва.

Практическая проблема: сварка российских отливок проволокой СвАК5

На практике в российских условиях отливки из АК7ч (АЛ9), АК5М (АЛ5) и аналогичных сплавов нередко сваривают проволокой СвАК5 (аналог ER4043). Такой подход допустим для ремонтной сварки без последующей термообработки: СвАК5 обеспечивает хорошую текучесть и низкую склонность к горячим трещинам. Однако шов из СвАК5 не содержит магния и не может быть упрочнён термообработкой. При режиме Т6 шов останется мягким участком на фоне упрочнённого основного металла.

Именно для решения этой проблемы и существуют специальные марки ER4009, ER4010, ER4018 и ER4943. Их применение критически важно в ситуациях, когда сварное соединение подвергается полному циклу термообработки совместно с деталью — иначе зона шва становится слабым звеном конструкции.

Сопоставление номенклатуры ГОСТ, AWS и ISO

AWS A5.10	EN ISO 18273	ГОСТ 7871 / 4784	Система	Примечание
ER1100	S Al 1100 (Al99,0Cu)	СвА5	Al	Прямое соответствие
ER4043	S Al 4043 (AlSi5)	СвАК5	Al–Si	Прямое соответствие
ER4047	S Al 4047 (AlSi12)	СвАК10	Al–Si	Близкое соответствие (Si различается)
ER5356	S Al 5356 (AlMg5Cr)	СвАМг5	Al–Mg	Прямое соответствие
ER5556	S Al 5556 (AlMg5Mn)	СвАМг6	Al–Mg	Близкое соответствие
ER4009	—	Нет аналога	Al–Si–Cu–Mg	Аналог литейного C355.0 (≈ АК5Мч)
ER4010	—	Нет аналога	Al–Si–Mg	Аналог литейного A356.0 (≈ АК7ч)
ER4018	S Al 4018 (AlSi7Mg)	Нет аналога	Al–Si–Mg	Mg выше, чем в ER4010
ER4943	S Al 4943	Нет аналога	Al–Si–Mg	Усиленная замена ER4043

Пустые ячейки в столбце «ГОСТ» наглядно показывают технологическую нишу, которую российские стандарты не закрывают. На российском рынке проволоки ER4009, ER4010, ER4018 и ER4943 доступны только как импортная продукция по AWS A5.10 или EN ISO 18273.

Химический состав по AWS A5.10 и EN ISO 18273

Состав ER4009 (UNS A94009)

Элемент	Si	Fe	Cu	Mn	Mg	Zn	Ti	Al
Содержание, %	4,5–5,5	≤0,20	1,0–1,5	≤0,10	0,45–0,60	≤0,10	≤0,20	Осн.

ER4009 — единственная в группе марка с высоким содержанием меди (1,0–1,5 %). Медь обеспечивает дополнительное упрочнение при термообработке и повышенную прочность при повышенных температурах, но снижает коррозионную стойкость шва. Жёсткие ограничения по железу (≤0,20 %) — требование для получения высоких пластических свойств после термообработки.

Состав ER4010 (UNS A94010)

Элемент	Si	Fe	Cu	Mn	Mg	Zn	Ti	Al
Содержание, %	6,5–7,5	≤0,20	≤0,20	≤0,10	0,30–0,45	≤0,10	≤0,20	Осн.

ER4010 — аналог литейного сплава A356.0. Повышенное содержание кремния (6,5–7,5 %) обеспечивает отличную жидкотекучесть расплава и низкую склонность к горячим трещинам. Содержание магния (0,30–0,45 %) делает сплав термически упрочняемым. Медь ограничена на уровне ≤0,20 %, что обеспечивает хорошую коррозионную стойкость. ER4010 также применяется в качестве присадочного материала для пайки алюминия — низкая температура плавления и высокая текучесть позволяют использовать его в паяных соединениях алюминиевых конструкций.

Состав ER4018 (EN ISO 18273: S Al 4018, AlSi7Mg)

Элемент	Si	Fe	Cu	Mn	Mg	Zn	Ti	Al
Содержание, %	6,5–7,5	≤0,20	≤0,05	≤0,10	0,50–0,80	≤0,10	≤0,20	Осн.

ER4018 — марка с максимальным содержанием магния среди рассматриваемой группы (0,50–0,80 %). Повышенное содержание Mg по сравнению с ER4010 (0,30–0,45 %) усиливает отклик на термическую обработку и увеличивает прочность наплавленного металла после закалки и старения. Медь практически отсутствует (≤0,05 %), что обеспечивает высокую коррозионную стойкость. Плотность — 2,70 г/см³, интервал плавления — 550–625 °C.

Состав ER4943 (UNS A94943)

Элемент	Si	Fe	Cu	Mn	Mg	Zn	Ti	Be	Al
Содержание, %	5,0–6,0	≤0,40	≤0,10	≤0,05	0,10–0,50	≤0,10	≤0,15	≤0,0003	Осн.

ER4943 разработана как усовершенствованная замена ER4043 и ER4643 (A4643). Содержание кремния (5,0–6,0 %) близко к ER4043, но контролируемое введение магния (0,10–0,50 %) делает наплавленный металл термически упрочняемым. В состоянии «после сварки» (as-welded) предел прочности ER4943 составляет около 230 МПа (33–35 ksi), что на 25 % выше, чем у ER4043 (около 185 МПа, 27 ksi), а предел текучести — на 50 % выше. ER4943 не зависит от разбавления основным металлом для достижения повышенных свойств — в отличие от ER4643, которая требует определённой доли расплавленного основного металла для набора магния.

Сравнение ER4009, ER4010, ER4018 и ER4943 с базовой ER4043

Параметр	ER4043	ER4009	ER4010	ER4018	ER4943
Si, %	4,5–6,0	4,5–5,5	6,5–7,5	6,5–7,5	5,0–6,0
Mg, %	≤0,05	0,45–0,60	0,30–0,45	0,50–0,80	0,10–0,50
Cu, %	≤0,30	1,0–1,5	≤0,20	≤0,05	≤0,10
Fe, % (max)	0,80	0,20	0,20	0,20	0,40
Термообработка шва	Нет	Да (T6, T61)	Да (T6)	Да (T6)	Да (T6)
Литейный аналог	—	C355.0	A356.0	—	—
Нормативный документ	AWS A5.10	AWS A5.10	AWS A5.10	EN ISO 18273 / AWS A5.10	AWS A5.10

Из таблицы видно, что ER4043 практически не содержит магния — и потому не отвечает на термическую обработку. Все четыре специальные марки содержат магний в контролируемых пределах, образуя при старении упрочняющую фазу Mg₂Si. Марка ER4009 дополнительно легирована медью, образующей фазу Al₂Cu, что повышает жаропрочность, но ограничивает применение в агрессивных средах.

Свойства наплавленного металла ER4943

ER4943 — наиболее распространённая из четырёх специальных марок. Типичные свойства наплавленного металла (шов, не основной металл):

Свойство	ER4943 (as-welded)	ER4043 (as-welded)
Предел прочности (типичный), МПа	≈ 230 (33–35 ksi)	≈ 185 (27 ksi)
Склонность к горячим трещинам	Низкая	Низкая
Жидкотекучесть	Высокая	Высокая
Коррозионная стойкость	Высокая	Высокая
Термообработка после сварки	Полный цикл T6 без разбавления	Не применяется

ER4943 допускается применять по тем же сварочным процедурам (WPS), что и ER4043 и ER4643 — замена не требует переаттестации сварных соединений, если это допускает проектная документация.

Свойства наплавленного металла ER4018

По данным EN ISO 18273, типичные механические свойства чистого наплавленного металла ER4018 (AlSi7Mg):

Состояние	Предел текучести Rp0,2, МПа	Предел прочности Rm, МПа	Относительное удлинение A₅, %
F (после сварки)	≈ 80	≈ 140	≈ 2
T6 (закалка + старение)	≈ 250	≈ 310	≈ 4

Прирост прочности при термообработке T6 — более чем двукратный. Это демонстрирует основное преимущество специальных присадочных проволок с магнием: возможность довести прочность шва до уровня, сопоставимого с термоупрочнённым основным металлом.

Области применения специальных присадочных проволок

ER4009 — сварка отливок C355.0 и медьсодержащих сплавов

Проволока ER4009 предназначена для сварки и ремонтной наплавки литых деталей из сплавов C355.0 и 355.0, а также комбинаций литого и деформируемого алюминия. Благодаря содержанию меди, наплавленный металл сохраняет повышенную прочность при температурах до 150–200 °C, что важно для деталей двигателей, компрессоров и гидравлических узлов. Необходимо учитывать, что медьсодержащие швы имеют пониженную коррозионную стойкость в сравнении с безмедистыми аналогами.

ER4010 — сварка отливок A356.0 и деформируемых сплавов 6ххх

ER4010 — присадочная проволока для сварки и ремонта литых деталей из сплавов A356.0 и 356.0 (автомобильные колёса, корпусные детали, крышки двигателей). Также применяется при сварке деформируемых сплавов серии 6ххх (6061, 6063 и др.), когда требуется последующая термообработка сварного соединения. Низкое содержание меди обеспечивает хорошую стойкость к коррозии в атмосферных условиях. ER4010 также находит применение как присадочная проволока для пайки алюминия — интервал плавления Al–Si-эвтектики (≈ 577 °C) позволяет выполнять высокотемпературную пайку алюминиевых сборок.

ER4018 — сварка песчаных и кокильных отливок с повышенной прочностью

ER4018 (AlSi7Mg) применяется для сварки песчаных и кокильных (permanent mould) отливок алюминиевых сплавов. Повышенное содержание магния (0,50–0,80 %) обеспечивает более высокую прочность наплавленного металла после термообработки по сравнению с ER4010. Используется в авиационной и автомобильной промышленности при сварке ответственных литых конструкций, требующих последующего термического упрочнения.

ER4943 — универсальная замена ER4043 для ответственных конструкций

ER4943 разработана для применений, где ER4043 не обеспечивает достаточной прочности. Основные сферы использования: сварка сплавов серий 1ххх, 3ххх, 4ххх, 5ххх (с содержанием Mg ≤ 2,5 %), 6ххх, а также литейных сплавов 443, 355, 356, 214. Конкретные применения включают автомобильные и мотоциклетные рамы, велосипедные конструкции, радиаторы, детали систем кондиционирования, лестницы, элементы мебели, палубные конструкции судов, авиационную фурнитуру, колёса из сплава A356.0.

ER4943 особенно востребована там, где требуются одновременно высокая прочность шва и хороший внешний вид после анодирования — при анодировании швы из ER4943 дают удовлетворительное совпадение по цвету с основным металлом серий 5ххх и 6ххх.

Технологические особенности сварки

Защитный газ и режимы

Все четыре марки свариваются в среде инертного газа: чистый аргон (Ar), гелий (He) или смеси Ar/He. Применение гелия или аргон-гелиевых смесей увеличивает тепловложение и улучшает провар толстостенных деталей. Полярность: для MIG — обратная (DC+), для TIG — переменный ток (AC).

Проволоки ER4009, ER4010 и ER4018 имеют пониженный допуск по железу (≤0,20 %) — это требование к чистоте сырья, но оно же обеспечивает более чистый шов с меньшим количеством интерметаллидных включений.

Подготовка перед сваркой

Перед сваркой необходима тщательная очистка поверхности от оксидов (механическая зачистка нержавеющей щёткой) и обезжиривание. Для толстостенных деталей (свыше 10 мм) рекомендуется предварительный подогрев до 100–150 °C для снижения термических напряжений и уменьшения риска трещинообразования.

Термообработка после сварки

Ключевое преимущество марок ER4009, ER4010, ER4018 и ER4943 — возможность полноценной термической обработки сварного соединения. Типичный режим T6 для алюминиево-кремниевых сплавов с магнием: нагрев до температуры закалки (обычно 520–540 °C, зависит от конкретного основного металла), выдержка, закалка в воду, затем искусственное старение (150–175 °C, 6–12 ч). Конкретные режимы определяются основным металлом и требованиями проекта.

Формы поставки

Специальная сварочная проволока алюминиевая марок ER4009, ER4010, ER4018 и ER4943 поставляется в следующих формах:

Проволока на катушках (MIG): диаметры 0,8; 0,9; 1,0; 1,2; 1,6 мм, масса катушки от 0,5 до 7 кг (стандартные катушки) и до 80–240 кг (барабаны). Прутки (TIG): диаметры 1,6; 2,0; 2,4; 3,2; 4,0; 5,0 мм, длина 1000 мм, упаковка в тубы или коробки по 2,5–10 кг.

Доступность марок ER4009, ER4010 и ER4018 на российском рынке существенно ниже, чем ER4043 и ER5356. Эти алюминиевые проволоки редких марок, как правило, поставляются под заказ с сертификатами соответствия AWS A5.10 или EN ISO 18273.

Особенности применения в российских условиях

Нормативная база и допуск к применению

При использовании проволок ER4009, ER4010, ER4018 и ER4943 в России необходимо учитывать, что они не имеют прямых аналогов по ГОСТ. В проектной документации, выполненной по российским нормативам, присадочные материалы обычно указываются по ГОСТ 7871. Для применения импортной проволоки по AWS A5.10 требуется соответствующее решение в рабочем проекте или технологической карте сварки, а также наличие сертификата качества на конкретную партию.

При разработке технологии сварки по ГОСТ Р ИСО 15614-2 (аттестация технологии сварки алюминия) допускается применение присадочных материалов по международным стандартам, в том числе AWS A5.10 и EN ISO 18273. Это облегчает внедрение специальных марок на предприятиях, работающих по системе менеджмента качества ISO 3834.

Сварка типовых российских литейных деталей

Наиболее частые задачи, для которых в российской практике требуются специальные марки проволоки:

Ремонт литых колёс из сплавов АК7ч (АЛ9) и АК7пч (АЛ9-1). При ремонте дефектов литья (раковины, трещины) с последующей термообработкой Т6 применение СвАК5 недопустимо — шов не набирает прочности. Оптимальный присадочный материал — ER4010 (состав близок к A356.0 / АК7ч). При ремонте без термообработки СвАК5 допустима, но прочность шва будет существенно ниже прочности основного металла в состоянии Т6.

Сварка корпусных деталей из сплавов АК5М (АЛ5), АК5Мч (АЛ5-1) — крышки двигателей, блоки цилиндров, поршни компрессоров. Эти медьсодержащие сплавы требуют проволоки ER4009, обеспечивающей совместимость по Cu и отклик на термообработку.

Сварка деформируемых сплавов серии АД31 (6063), АД33 (6061), АВ (6151) с повышенными требованиями к прочности шва. Для этих задач ER4943 является предпочтительным выбором: прочность шва на 25 % выше, чем при использовании СвАК5 / ER4043, при сохранении тех же сварочных режимов.

Требования к содержанию железа: ГОСТ vs AWS

Существенное отличие российской и международной систем — допуск по содержанию железа. В проволоке СвАК5 по ГОСТ 7871 железо допускается до 0,50 % (или до 0,30 % для СвАК5У). В ER4043 по AWS A5.10 — до 0,80 %. При этом в специальных марках ER4009, ER4010 и ER4018 железо ограничено значением ≤0,20 %. Это не случайность: при термообработке сварного шва железо образует грубые интерметаллиды β-AlFeSi, снижающие пластичность и вязкость разрушения. Поэтому для термически упрочняемых швов контроль железа критически важен — и выбор проволоки с Fe ≤ 0,20 % является обязательным условием получения качественного соединения.

Критерии выбора между марками

При выборе конкретной специальной присадочной проволоки следует учитывать: марку основного металла (деформируемый или литейный сплав), необходимость термообработки после сварки, требования к коррозионной стойкости, условия эксплуатации (температура, агрессивные среды), а также требования к внешнему виду шва после анодирования.

Если основной металл — литейный сплав C355.0 или деталь работает при повышенных температурах — выбирают ER4009. Для литейных сплавов A356.0 и большинства деформируемых сплавов 6ххх с последующей термообработкой — ER4010 или ER4018 (ER4018 даёт более высокую прочность после T6 за счёт большего содержания Mg). Если задача — замена ER4043 с повышением прочности без изменения WPS — оптимальный выбор ER4943.
