Алюминемагниевая шпинель АМШ и АМШ-Т

Напишите запрос на 5052082@mail.ru!

Алюминемагниевая шпинель (АМШ) — синтетический огнеупорный оксид состава MgAl₂O₄, образующийся при высокотемпературном взаимодействии оксида магния и оксида алюминия. Кристаллическая структура — кубическая, единственная термодинамически устойчивая фаза в системе MgO–Al₂O₃ при атмосферном давлении: фазовых переходов при нагреве не происходит вплоть до плавления. В промышленности применяется исключительно синтетическая шпинель.

Физические и термомеханические свойства АМШ

Параметр	Значение
Химический состав (теоретический)	MgO: 28,3 %; Al₂O₃: 71,7 %
Температура плавления	2135 °C (конгруэнтное плавление)
Плотность теоретическая	3,57–3,58 г/см³
Твёрдость по Моосу	7,5–8
КЛТР (25–1000 °C)	7–8 × 10⁻⁶ К⁻¹
Теплопроводность при 25 °C (пористость <5%)	10–15 Вт/(м·К)
Прочность на изгиб (4-точечный метод)	100–120 МПа
Пористость (для огнеупорных марок)	<5 %
Рабочая температура	до 1700 °C (без фазовых переходов)
Размер частиц порошков	от 0,5 до 50 мкм

КЛТР (7–8×10⁻⁶ К⁻¹) близок к значению корунда (≈8×10⁻⁶ К⁻¹), что обеспечивает хорошую совместимость с Al₂O₃-содержащими огнеупорами и удовлетворительную термостойкость при резких теплосменах.

Синтез АМШ: спечённая и электроплавленая

В промышленности используют два метода производства АМШ, дающие продукт с разными характеристиками:

Метод	Условия	Особенности продукта
Твердофазный синтез (спекание)	1500–1700 °C	Основной метод. Мелко- и среднезернистые порошки и гранулят. Более высокая реакционная активность при спекании изделий.
Электроплавление	>2000 °C (дуговая печь)	Плавленые куски и гранулят. Высокая плотность, пониженная пористость, повышенная шлакостойкость. Предпочтителен для тяжёлых условий эксплуатации.

Формы поставки алюминемагниевой шпинели

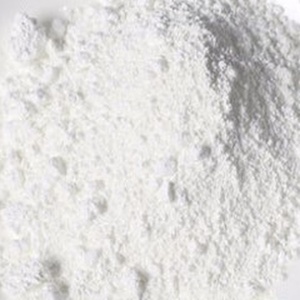

• Порошки — фракции до 0,5 мм (включая субмикронные <5 мкм): для высокоплотной технической керамики, прессования изделий.
• Грануляты — 0,5–2 мм: огнеупорные массы и бетоны, засыпные слои.
• Плавленые куски — 5–50 мм: крупнозернистые огнеупорные смеси, заполнитель для блоков.
• Прессованные изделия — блоки, плитки, сегменты футеровки нестандартной геометрии.

Применение АМШ в производстве

Чёрная и цветная металлургия

АМШ применяется в огнеупорных конструкциях, контактирующих с металлургическими шлаками: футеровка сталеразливочных ковшей, миксеры цветных металлов, переходные зоны вращающихся цементных печей. Шпинель устойчива к основным (CaO–MgO–FeO) и нейтральным шлакам благодаря отсутствию свободного SiO₂ и MgO в равновесной структуре — оба компонента связаны в фазу MgAl₂O₄, химически инертную к большинству шлаков рабочего диапазона температур.

Стекольная промышленность

Регенераторы стекловаренных печей: насадки и выстилки, работающие при температурах 1400–1600 °C в среде щелочных паров (Na₂O, K₂O). Шпинель значительно устойчивее корунда к конденсату щелочей — это её практическое преимущество в данном применении.

Промышленная керамика

Втулки, изоляторы и тигли для плавки металлов, не реагирующих с оксидами Al и Mg. Для деталей с жёсткими допусками используют порошки <5 мкм с контролем морфологии (сферичность, отсутствие агломератов). Тигли из АМШ по применению сопоставимы с тиглями корундовыми, но обладают лучшей устойчивостью к щелочным средам.

Металлургия алюминия

Футеровка тигельных и канальных печей для плавки алюминиевых сплавов. Условие: АМШ должна иметь минимальный остаточный свободный MgO (периклаз), который реагирует с расплавом алюминия. По близкому принципу выбирают тигли периклазовые — только при уверенности в совместимости с конкретным металлом.

Каталитические системы

При высокой чистоте (суммарные примеси <0,5%) АМШ используется как термически стабильный носитель катализатора в процессах каталитического риформинга и паровой конверсии метана. Высокая температура Тамана (температура начала спекания частиц) замедляет спекание носителя и потерю активной поверхности при длительной эксплуатации.

АМШ в сравнении с другими огнеупорными оксидами

Материал	Преимущества перед АМШ	Ограничения
Корунд (α-Al₂O₃)	Более высокая механическая прочность и твёрдость, ниже стоимость	Реагирует с основными (CaO-содержащими) шлаками с образованием низкоплавких алюминатов кальция; менее стоек к щелочным парам; немного хуже термостойкость при резких теплосменах
Диоксид циркония (ZrO₂)	Высокое термическое сопротивление (низкая теплопроводность), высокая трещиностойкость	Требует стабилизации (Y₂O₃, CaO) для подавления деструктивного фазового перехода; значительно выше стоимость
Периклаз (MgO)	Высокая теплопроводность, стойкость к основным шлакам	Низкая термостойкость при резких теплосменах; гидратируется при хранении во влажной среде; выше КЛТР

Технологические рекомендации

• Для огнеупорных изделий в контакте с агрессивным шлаком выбирайте электроплавленую АМШ: она плотнее спечённой и обеспечивает меньшее проникновение расплава.
• Для высокоплотной технической керамики (пористость <3%) используйте порошки с D₅₀ ≤ 5 мкм с контролем сферичности и отсутствия агломератов — это напрямую влияет на плотность спекания.
• При контакте с расплавами алюминия и его сплавов требуйте у поставщика данные по остаточному свободному MgO в шпинели: его содержание должно быть минимальным (идеально — следовые количества), иначе MgO реагирует с алюминием.
• При проектировании футеровок совместно с корундовыми изделиями учитывайте близость КЛТР: термические напряжения на стыке минимальны.
• Для каталитических носителей необходима аттестация по удельной поверхности (BET) и химической чистоте — реакционная активность порошка существенно зависит от метода синтеза и дисперсности.
