Золочение промышленное

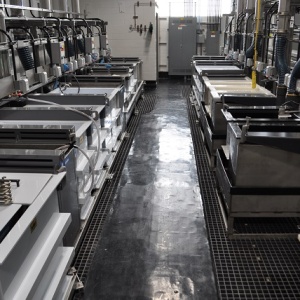

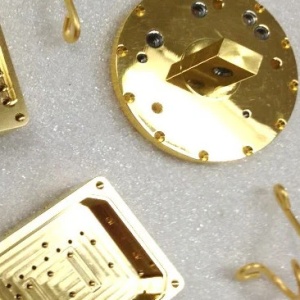

Гальваническое золочение — электрохимический процесс осаждения золота на проводящую подложку. В промышленности его применяют там, где требуется сочетание надёжного электрического контакта, коррозионной стойкости и паяемости. Покрытия используются в электронике, аэрокосмическом приборостроении, медицинских изделиях, телекоммуникационном и оборонном оборудовании.

Принцип электрохимического осаждения золота

Деталь (катод) погружают в электролит, содержащий ионы золота в виде цианауратных комплексов — KAu(CN)₂ — или, реже, сульфитных комплексов. При подаче постоянного тока ионы Au⁺ восстанавливаются на катодной поверхности, формируя металлический слой. Анодный процесс — окисление воды с выделением кислорода; аноды, как правило, нерастворимые (платинированный титан).

Ключевые параметры, совместно определяющие структуру, пористость, твёрдость и равномерность покрытия: концентрация золота в электролите, pH, температура ванны, катодная плотность тока и наличие легирующих добавок.

Типы электролитов гальванического золочения

Тип электролита определяет область применения, допустимую толщину покрытия и его физические свойства. Для промышленного золочения используют четыре основных типа.

Щелочные цианидные электролиты

Наиболее распространённый тип. Состав: KAu(CN)₂ с содержанием золота 8–12 г/л, свободный цианид калия 20–80 г/л, соли щелочных металлов 70–100 г/л для повышения электропроводности. Рабочие условия: pH 10–12, температура 60–80 °C, катодная плотность тока 0,05–0,2 А/дм². Катодный выход по току — 70–80%. Подходят для нанесения мягкого золота толщиной от 0,1 до 160 мкм. В щелочной среде допустимо использование растворимых золотых анодов — в цианиде они химически растворяются, пополняя металлический баланс ванны. Главный недостаток: токсичность свободного цианида — требуется локальная вытяжная вентиляция и система нейтрализации сточных вод.

Нейтральные цианидные электролиты

pH 6–8, температура 50–70 °C, катодная плотность тока до 0,6–0,7 А/дм². Катодный выход по току близок к 100%. Не разрушают фоторезисты, поэтому применяются для селективного золочения микроплат и печатных плат. Рассеивающая способность ниже, чем у щелочных ванн. Содержание свободного цианида ограничено (не более 2 г/л).

Кислые электролиты

pH 3–6, рабочая температура 20–50 °C. Обеспечивают более высокую скорость осаждения и меньшую пористость по сравнению со щелочными ваннами при сопоставимой толщине. Используются для нанесения покрытий толщиной более 20 мкм с повышенной твёрдостью. Катодный выход по току чувствителен к pH: при отклонениях ниже нормы падает до 30–40% — требуется постоянный аналитический контроль.

Бесцианидные электролиты (сульфитные и цитратные)

Не содержат свободных цианидов. Используются в медицинских производствах и в электронике при ограничениях на применение цианидов. Осаждают биосовместимые покрытия высокой чистоты. Цитратные электролиты допускают работу при пониженных температурах и повышенных плотностях тока по сравнению со щелочными, однако дают более напряжённые покрытия. Рассеивающая способность, как правило, ниже цианидных аналогов.

Мягкое и твёрдое золото: выбор типа покрытия

Это принципиальный технологический выбор, определяющий функциональные свойства покрытия.

Мягкое золото (чистота ≥99,9%) осаждается без легирующих добавок. Твёрдость — 60–90 HV. Преимущества: минимальное переходное сопротивление, хорошая паяемость, пригодность для термокомпрессионного и ультразвукового бондинга. Применяется на бондинговых площадках интегральных схем, медицинских имплантатах и контактах с низкой механической нагрузкой.

Твёрдое золото легируется кобальтом или никелем в количестве 0,1–0,3% по массе. Добавки подавляют рост зерна, уменьшая его размер до 20–30 нм. Твёрдость — 130–200 HV (по Виккерсу). Покрытие значительно устойчивее к скользящему износу: в 2–3 раза прочнее мягкого. Применяется на разъёмах с многократным сочленением, скользящих контактах, контактных пружинах. Недостаток: кобальт и никель окисляются при температурах пайки, снижая прочность паяного шва. Твёрдое золото не применяют на контактных площадках под пайку оплавлением или бондинг.

Правило выбора: если требуется пайка или бондинг — только мягкое золото. Если приоритет — износостойкость при многократных механических контактах — твёрдое с кобальтом (с никелем — когда важна максимальная паяемость после нанесения при кратковременном нагреве).

Подготовка поверхности перед нанесением золотого покрытия

Очистка и активация

Качество сцепления покрытия прямо зависит от состояния поверхности перед загрузкой в ванну. Стандартная последовательность: щелочное электрохимическое обезжиривание → промывка → кислотное декапирование в разбавленной HCl или H₂SO₄ → промывка → нанесение подслоя → промывка → золочение. На деталях со сложным профилем и слепыми отверстиями для удаления органических загрязнений из труднодоступных мест применяют ультразвуковое обезжиривание.

Никелевый подслой

На меди и медных сплавах (латунь, бронза) никелевый подслой обязателен. Типовая толщина — 1,25–9 мкм. Подслой выполняет три функции: служит диффузионным барьером, предотвращая диффузию меди и цинка в золотое покрытие при повышенных рабочих температурах; повышает механическую несущую способность, снижая риск продавливания тонкого слоя Au при контактной нагрузке; обеспечивает надёжное сцепление с основой. Никелевый подслой наносят из электролитов с низкими внутренними напряжениями — предпочтительно сульфаматных. Никель с содержанием фосфора более 8% не допускается: он не паяется. Включения серы из органических блескообразователей выше допустимого уровня также ухудшают паяемость.

Подготовка трудных подложек

На нержавеющих сталях перед никелевым подслоем наносят «ударное» никелирование (никель-страйк) из хлоридного электролита с добавлением HCl — для активации пассивной плёнки. На алюминии и его сплавах используют цинкатную обработку с последующим нанесением меди или никеля. На титане перед нанесением никелевого подслоя требуется химическая активация.

Рекомендуемые толщины покрытия золотом по областям применения

Приведённые значения — усреднённые промышленные диапазоны. Конкретные требования к покрытию устанавливаются конструкторской документацией и применимыми стандартами (ГОСТ 9.303-84, ASTM B488 и др.).

Область применения	Тип золота	Типовая толщина, мкм
Контактные площадки под пайку и бондинг	Мягкое	0,05–0,5
Электрические контакты с малой нагрузкой	Мягкое или твёрдое	0,1–0,5
Разъёмы с многократным сочленением	Твёрдое (Co или Ni)	0,5–2,5
СВЧ-компоненты и волноводы	Твёрдое или мягкое	1–15
Аэрокосмические разъёмы и антенные компоненты	Твёрдое (Co)	1,25–5
Медицинские электроды и имплантируемые изделия	Мягкое	0,1–1
ИК-отражатели и оптические компоненты	Мягкое	0,5–5

Области применения гальванического покрытия золотом

Электроника и микроэлектроника

Разъёмы с многократным сочленением (USB, HDMI, коаксиальные, многоконтактные) покрывают твёрдым золотом — для стабильного контактного сопротивления при многократных циклах подключения. На бондинговых площадках кристаллов интегральных схем применяют мягкое чистое золото: твёрдое золото не допускает термозвукового и ультразвукового бондинга из-за окисления кобальта и никеля. Для СВЧ-плат гальваническое золото по никелевому подслою наносят толщиной 1–15 мкм; никель служит барьером от диффузии меди при нагреве и механической подложкой под золото.

Аэрокосмическая и вакуумная техника

Золото применяется для покрытия антенных компонентов, корпусов спутниковых приборов, волноводов и разъёмов. Отражательная способность мягкого золота в инфракрасном диапазоне достигает 99% при длинах волн более 1,5 мкм — это используется для тепловой защиты оптических и приборных модулей. В условиях вакуума золотые покрытия исключают фреттинг-коррозию контактных пар. Требования к покрытию, как правило, включают испытания в камере соляного тумана и термоциклирование по отраслевым стандартам.

Медицинские изделия

Мягкое чистое золото из бесцианидных электролитов применяется для электродов кардиостимуляторов, нейростимуляторов, внутрисосудистых датчиков и диагностических биосенсоров. Кобальт и никель в медицинских имплантатах исключены — они не биосовместимы. Для имплантируемых изделий дополнительно оценивают пористость покрытия и проводят испытания на коррозию в физиологическом растворе.

Телекоммуникации и высокочастотная техника

Коаксиальные разъёмы, СВЧ-переключатели, фильтры и резонаторы покрывают золотом для снижения потерь сигнала и долгосрочной стабильности характеристик. На частотах выше 1 ГГц никелевый подслой под золотом вносит дополнительные потери из-за скин-эффекта в никеле; в части критичных ВЧ-конструкций применяют медный подслой под золото без никеля — при условии, что требования к диффузионному барьеру позволяют это. Типовая толщина для коаксиальных разъёмов — 1,25–2,5 мкм твёрдого золота с кобальтом.

Оборонная промышленность и специальная техника

Покрытие наносят по требованиям конструкторской документации с обозначением по ГОСТ 9.306-85. Пример обозначения: Н3.Зл-Ко(99,7)1,25 — никелевый подслой 3 мкм, затем покрытие сплавом золото–кобальт с массовой долей Au ≥ 99,7% толщиной 1,25 мкм. Контроль качества включает испытания на переходное сопротивление, газовую коррозию в смешанном газе (H₂S, SO₂, NO₂) и механические испытания разъёмов по применимым стандартам.

Аноды для ванн гальванического золочения

В промышленных ваннах золочения преимущественно используют нерастворимые аноды. Платинированные титановые аноды — пластины или сетки из титана с тонким слоем платины — химически инертны к цианидным и кислым электролитам, поддерживают стабильное анодное растворение воды (выделение кислорода) без загрязнения ванны. Применяются в нейтральных и кислых цианидных электролитах, а также в сульфитных ваннах. В качестве альтернативы используют аноды с металлоксидным (ММО) покрытием — платина с иридием по титановой основе — при повышенной анодной плотности тока.

Растворимые золотые аноды применимы только в щелочных цианидных электролитах: в этой среде они химически растворяются в цианиде, пополняя баланс золота в ванне. В нейтральных и кислых ваннах растворимые аноды анодно поляризуются с образованием нерастворимых соединений, загрязняющих электролит, — поэтому в этих системах они не применяются. При использовании растворимых золотых анодов необходим постоянный аналитический контроль концентрации золота в ванне.

Полный сортамент анодов для гальванических ванн — на странице специальные аноды для гальваники.

Контроль качества гальванического золотого покрытия

Основной нормативный документ — ГОСТ 9.301-86 (требования к покрытиям), ГОСТ 9.302-88 (методы контроля). Для ответственных применений дополнительно используют отраслевые стандарты или конструкторские требования.

Толщина покрытия измеряется рентгенофлуоресцентным методом (XRF) — неразрушающий контроль, погрешность ±0,01–0,05 мкм в зависимости от калибровки прибора и состава матрицы. При арбитражных испытаниях применяют металлографический шлиф с последующим измерением под микроскопом.

Состав покрытия (массовая доля кобальта или никеля в сплаве) контролируют методами XRF или атомно-абсорбционной спектроскопии — не реже двух раз в неделю и после каждой корректировки состава ванны.

Пористость оценивают капельной пробой с нитропруссидом натрия (для меди и её сплавов как подложки) или испытанием в парах смешанного газа для ответственных применений.

Переходное сопротивление для контактных изделий измеряют по ГОСТ или ASTM B489 — стандартизованная нагрузка 0,5 Н, ток 50 мА.

Коррозионная стойкость — испытание в нейтральном соляном тумане по ГОСТ 9.308-85 (5% NaCl, 35 °C).

Постоянный аналитический контроль состава ванны (концентрация Au, pH, свободный цианид, легирующие добавки) — необходимое условие стабильного качества покрытия. Снижение концентрации золота ниже нормы приводит к повышенной пористости; отклонение pH в кислых электролитах — к падению выхода по току и нестабильности блеска.
