Дробь чугунная и стальная

Дробь чугунная и стальная техническая — металлические частицы для дробеметной и дробеструйной очистки отливок, поковок и проката, для поверхностного упрочнения деталей и насечки валков прокатных станов. Требования к ней задаёт ГОСТ 11964-81 «Дробь чугунная и стальная техническая. Общие технические условия»: литая, колотая и рубленая дробь, номера, твёрдость, форма и упаковка. Поставляем дробь чугунную и стальную в мешках и контейнерах; запросы — на 5052082@mail.ru.

Типы дроби по ГОСТ 11964-81

Тип дроби	Обозначение	Как получают
Чугунная литая	ДЧЛ	литьё
Чугунная литая улучшенная	ДЧЛУ	литая чугунная дробь с последующим отпуском
Чугунная колотая	ДЧК	дробление литой чугунной дроби
Стальная литая	ДСЛ	литьё
Стальная литая улучшенная	ДСЛУ	литая стальная дробь с закалкой и отпуском
Стальная колотая	ДСК	дробление литой стальной дроби
Стальная колотая улучшенная	ДСКУ	дробление улучшенной литой стальной дроби
Стальная рубленая из проволоки	ДСР	рубка проволоки на части длиной, равной её диаметру

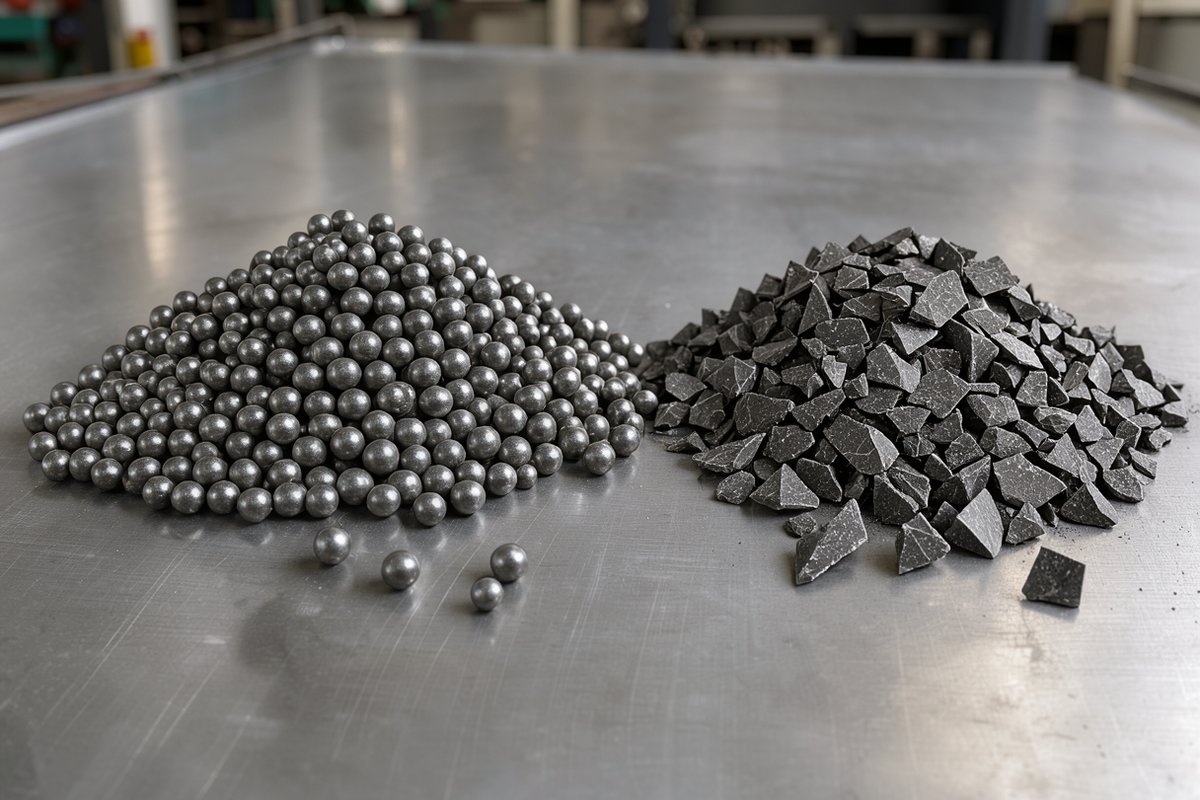

Литая дробь имеет округлую форму, колотая — форму неправильного многогранника (допускаются участки сферической поверхности), рубленая — цилиндр, у которого высота равна диаметру.

Литая или колотая: что выбрать

Выбор типа и номера стандарт связывает с операцией: какие типы и номера применяют для очистки, а какие для упрочнения, — в таблице «Где применяется дробь» ниже. Улучшенные типы (ДЧЛУ, ДСЛУ, ДСКУ) прошли термообработку для лучших эксплуатационных характеристик по сравнению с исходной литой дробью.

Номера дроби

Номер дроби соответствует рабочему номинальному размеру отверстия контрольного сита в миллиметрах.

Номер дроби	Размер отверстия сита, мм	Литая (ДЧЛ, ДСЛ и улучшенная)	Колотая (ДЧК, ДСК, ДСКУ)
03	0,315	да	да
05	0,500	да	да
08	0,800	да	да
1	1,000	да	да
1,4	1,400	да	да
1,8	1,800	да	да
2,2	2,200	да	да
2,8	2,800	да	—
3,2	3,200	да	—
3,6	3,600	да	—

Рубленая дробь изготовляется номеров 02, 03, 04, 05, 06, 07, 08, 1, 1,2, 1,6, 2,2, 2,8 и 3.

Зерновой состав проверяют рассевом на наборе сит в течение 5 минут. Браковочным показателем каждого номера служит сумма остатков на двух нижних ситах: например, для литой дроби № 1,4 сумма остатков на ситах 1,25 и 1,4 мм должна быть не менее 95 %, а на сите 2,2 мм остаётся не более 1 %.

Твёрдость и плотность

Тип дроби	Твёрдость HV
ДЧЛ	545–830
ДЧЛУ	455–580
ДСЛ, ДСК, ДСЛУ, ДСКУ	два диапазона: 365–545 или 545–830

Плотность дроби всех номеров и типов, кроме рубленой, — не менее 7200 кг/м³. Твёрдость измеряют по Виккерсу на десяти дробинах номеров 2,8–3,6: требование выполнено, если семь из десяти дробин укладываются в диапазон. Твёрдость колотой дроби определяют по литой дроби, из которой её изготовили. Физико-механические свойства рубленой дроби соответствуют проволоке, из которой её рубят.

Условное обозначение

Обозначение включает тип, номер, наименьшую твёрдость и номер стандарта. Пример из ГОСТ 11964-81: «Дробь ДЧЛУ 1,4 455 ГОСТ 11964-81» — дробь чугунная литая улучшенная номера 1,4 с твёрдостью HV 455–580.

Дефекты и засорённость

Тип дроби	Отклонение формы, %, не более	Усадочная рыхлота, %, не более	Раковины, %, не более	Трещины, %, не более
ДЧЛ	10	10	10	10
ДЧЛУ	5	10	10	10
ДСЛ	5	10	10	15
ДСЛУ	5	10	10	15
ДСР	10	—	—	—

• литая дробина считается неправильной формы, если её длина больше поперечника более чем на 70 %;
• смешивание типов дроби не допускается; в колотой дроби допускается до 3 % литой;
• инородных частиц — не более 0,5 % массы;
• литая и рубленая дробь проходит антикоррозионную обработку.

Где применяется дробь (по приложению к ГОСТ 11964-81)

Номера	Операции
03, 05	очистка мелких отливок для приборов и электроаппаратуры
08	очистка мелких отливок с повышенными требованиями к шероховатости, очистка проката под покраску и гальванику; упрочнение торсионных валов до 30 мм, рессорных листов до 10 мм, витых пружин
08, 1, 1,4	упрочнение рессорных листов толщиной от 10 до 20 мм
1, 1,4, 1,8	очистка среднего машиностроительного литья, деталей после термообработки, окалины с проката; упрочнение торсионных валов от 30 до 80 мм и рессорных листов толще 20 мм
2,2–3,6	очистка среднего, тяжёлого и особо тяжёлого чугунного и стального литья

Упаковка и хранение

• металлическая тара массой нетто от 40 до 5000 кг, деревянные ящики от 25 до 500 кг или четырёхслойные бумажные мешки от 25 до 40 кг;
• на каждой упаковке — условное обозначение дроби и масса;
• гарантийный срок хранения — 12 месяцев со дня изготовления.

Что указать в заявке

• тип дроби (ДЧЛ, ДЧЛУ, ДЧК, ДСЛ, ДСЛУ, ДСК, ДСКУ или ДСР) и номер;
• для стальной дроби — диапазон твёрдости: 365–545 или 545–830 HV;
• назначение: очистка или упрочнение и какие детали обрабатываются;
• массу и вид упаковки.

Вопросы и ответы

Чем стальная дробь отличается от чугунной?

По ГОСТ 11964-81 чугунная литая дробь имеет твёрдость 545–830 HV, а стальную выпускают в двух диапазонах — 365–545 и 545–830 HV. Улучшенная стальная дробь проходит закалку и отпуск, улучшенная чугунная — отпуск.

Что означает буква «У» в обозначении?

«Улучшенная» — дробь после термообработки: ДЧЛУ — с отпуском, ДСЛУ — с закалкой и отпуском, ДСКУ — колотая из улучшенной литой.

Какой номер дроби нужен для очистки литья?

Для мелких отливок стандарт рекомендует номера 03–08, для среднего литья — 1–1,8, для тяжёлого — 2,2–3,6. Окончательно номер выбирают по размеру деталей и требуемой шероховатости.

Есть ли другие абразивы для очистки?

Электрокорунд, карбид кремния и другие порошки — в разделе «Абразивный порошок».

Купить дробь чугунную и стальную

Поставляем дробь чугунную и стальную по ГОСТ 11964-81 — литую, колотую и улучшенную, всех номеров. Пришлите на 5052082@mail.ru тип, номер, твёрдость, массу и адрес доставки.
