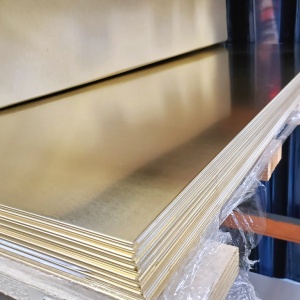

Латунный лист Л63 полутвердый

Латунный лист Л63 полутвёрдый — плоский прокат из двойного медно-цинкового сплава с нормированной степенью нагартовки. Это один из наиболее востребованных видов латунного листа в промышленном снабжении: полутвёрдое состояние обеспечивает баланс между жёсткостью и пластичностью, достаточный для штамповки, гибки и несиловых конструктивных применений.

Состав и структура сплава Л63

Химический состав латуни Л63 по ГОСТ 15527-2004: медь — 62–65%, цинк — основа (приблизительно 34,2–37,5%), суммарное содержание примесей — не более 0,5%. В качестве нормируемых примесей присутствуют железо, свинец, фосфор, сурьма, висмут.

Сплав имеет преимущественно однофазную α-структуру, что обеспечивает хорошую пластичность при холодной обработке давлением. Небольшое количество β-фазы не препятствует прокатке, волочению, чеканке и глубокой вытяжке.

Состояния поставки листа Л63

По ГОСТ 2208-2007 (заменившему ГОСТ 931-90) листы и полосы из латуни Л63 поставляются в следующих состояниях:

Состояние	Код	Характеристика
Мягкое	М	Отожжённый лист, максимальная пластичность
Полутвёрдое	П	Промежуточная степень нагартовки холодной прокаткой
Твёрдое	Т	Повышенная нагартовка, выше прочность и жёсткость
Особотвёрдое	О	Максимальная нагартовка, толщина до 2 мм включительно
Пружинно-твёрдое	ПТ	Только для латуни Л63, максимальный упругий ресурс

Полутвёрдое состояние: что это означает технически

Полутвёрдое состояние получают холодной прокаткой без финального отжига, при промежуточной степени обжатия. По сравнению с мягким листом полутвёрдый имеет повышенные прочность и предел текучести при сохранении достаточной пластичности для изгиба на 90°. По сравнению с твёрдым — более технологичен при операциях гибки и вытяжки.

Полутвёрдый лист не требует предварительного отжига для большинства штамповочных операций с умеренными деформациями, что упрощает производственный цикл.

Механические свойства листа Л63 полутвёрдого по ГОСТ 2208-2007

Для холоднокатаных листов и полос в полутвёрдом состоянии из латуни Л63 нормируется:

• Временное сопротивление (σв): 380–470 Н/мм² (39–48 кгс/мм²)
• Испытание на изгиб: холоднокатаный лист толщиной 1,0–10,0 мм должен выдерживать изгиб на 90° вдоль прокатки вокруг оправки с радиусом, равным толщине листа, без трещин и надрывов на наружной поверхности

Для сравнения: мягкий лист Л63 выдерживает изгиб на 180° без оправки, а твёрдый испытанию на изгиб не подвергается — его применяют там, где изгибание не требуется.

Подробнее о свойствах сплава: Латунь Л63 — состав, свойства, виды проката.

Горячекатаный и холоднокатаный лист Л63

Оба вида поставляются по одному стандарту — ГОСТ 2208-2007.

Холоднокатаный лист (обозначение «Д» в маркировке) — основной вид для полутвёрдого состояния. Имеет более высокое качество поверхности, жёсткие допуски по толщине, выпускается в широком диапазоне толщин от 0,5 мм. Полутвёрдое состояние достигается именно в процессе холодной прокатки.

Горячекатаный лист (обозначение «Г» в маркировке) — производится из латуни Л63 начиная с толщин от 4–5 мм. Поставляется преимущественно без нормирования состояния (прокатанный), с обкатанной кромкой без обрезки при толщинах свыше 4 мм. Полутвёрдое состояние для горячекатаных листов нормально не применяется — для них задаётся только временное сопротивление.

Коррозионная стойкость и ограничения

Латунь Л63 устойчива в пресной и морской воде, сухом паре, спиртах, антифризах, фреонах, в атмосфере воздуха. Не склонна к искрению при трении — допустима во взрывоопасных средах.

Коррозионная стойкость снижается при контакте с: минеральными и жирными кислотами, хлоридами, сероводородом, рудничными водами, сернистыми газами, аммиаком.

Важно для производственника: Л63 в холодном деформированном состоянии склонна к сезонному коррозионному растрескиванию под воздействием остаточных напряжений в присутствии паров аммиака, влаги и сернистых газов. Для деталей, эксплуатируемых в таких средах, необходим низкотемпературный отжиг для снятия напряжений после холодной деформации.

Обработка резанием нарушает кристаллическую структуру поверхностного слоя и снижает коррозионную стойкость в зоне обработки.

Технологичность и обработка

Лист Л63 полутвёрдый хорошо поддаётся:

• штамповке и вытяжке с умеренными степенями деформации;
• гибке на 90° без предварительного нагрева (при толщинах 1–10 мм);
• механической обработке резанием (хуже, чем ЛС59-1, но лучше большинства бронз и чистой меди);
• пайке мягкими и твёрдыми припоями;
• сварке газовым и электрическим методами;
• полировке.

Для операций с глубокой вытяжкой или значительным изгибом предпочтительнее латунный лист Л63 мягкий в отожжённом состоянии.

Температура плавления латуни Л63 составляет 906°C. Плавку производят с принудительной вентиляцией — при нагреве возможно испарение цинка.

Применение листа Л63 полутвёрдого

Полутвёрдый лист применяют там, где требуется сочетание повышенной жёсткости с сохранением возможности изгиба и несложной штамповки:

• детали теплообменного и холодильного оборудования;
• элементы запорной и регулирующей арматуры;
• радиаторные и коллекторные детали;
• конструктивные элементы приборостроения и электротехники;
• плоские пружинящие контакты, экраны;
• декоративные элементы, таблички, фурнитура, где требуется жёсткость листа при изгибе.

Теоретическая масса листа Л63 полутвёрдого 600×1500 мм

Значения рассчитаны по плотности Л63 = 8,5 г/см³, установленной ГОСТ 2208-2007 (ГОСТ 931-90) для листов данной марки. Формула: масса (г) = толщина (мм) × 0,1 × 9000 × 8,5.

Толщина × ширина × длина, мм	Теоретическая масса листа, г
0,5 × 600 × 1500	3 825
0,6 × 600 × 1500	4 590
0,8 × 600 × 1500	6 120
1,0 × 600 × 1500	7 650
1,2 × 600 × 1500	9 180
1,5 × 600 × 1500	11 475
1,8 × 600 × 1500	13 770
2,0 × 600 × 1500	15 300
2,2 × 600 × 1500	16 830
2,5 × 600 × 1500	19 125
3,0 × 600 × 1500	22 950
3,5 × 600 × 1500	26 775
4,0 × 600 × 1500	30 600
5,0 × 600 × 1500	38 250
6,0 × 600 × 1500	45 900
7,0 × 600 × 1500	53 550
8,0 × 600 × 1500	61 200
10,0 × 600 × 1500	76 500
12,0 × 600 × 1500	91 800

Условное обозначение и нормативная документация

Пример условного обозначения холоднокатаного полутвёрдого листа из Л63 толщиной 2 мм шириной 600 мм длиной 1500 мм:

Лист ДПРНП 2×600×1500 Л63 ГОСТ 2208-2007

Расшифровка: Д — холоднокатаный; П — нормальная точность по толщине; Р — обрезная кромка; Н — нормальная точность по длине; П — полутвёрдое состояние.

Действующие стандарты:

• ГОСТ 2208-2007 — листы, полосы и ленты латунные (заменил ГОСТ 931-90);
• ГОСТ 15527-2004 — химический состав латунных сплавов, обрабатываемых давлением.
