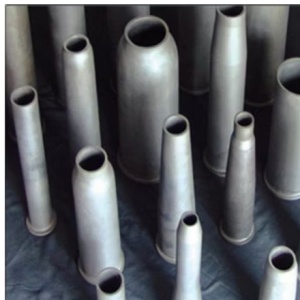

Дюзы из карбида кремния

Карбид кремния (SiC, карборунд) — техническая керамика с твёрдостью 9,2–9,5 по Моосу, устойчивостью к рабочим температурам до 1600–1700 °C и химической инертностью к большинству кислот и щелочей. Дюзы из SiC применяются там, где металлические и корундовые аналоги быстро изнашиваются: в пескоструйной обработке, металлургии, химической промышленности и при распылении абразивных и агрессивных сред.

Области применения дюз из карбида кремния

Пескоструйная и гидроабразивная обработка. Наиболее массовое применение. Дюзы из SiC выдерживают работу с электрокорундом, гранатом, купершлаком и стальной дробью. Канал не деформируется при разогреве — узкий допуск на диаметр отверстия сохраняется на протяжении всего ресурса, что обеспечивает стабильную форму факела и постоянный расход воздуха.

Металлургия цветных металлов. Сопла и форсунки для распыления расплавов, горелочные насадки шахтных и камерных печей, защитные втулки газовых вводов. SiC устойчив к расплавам алюминия, цинка, свинца и медных сплавов. Не применяется в контакте с расплавами чугуна и стали из-за химического взаимодействия с железом при высоких температурах.

Химическая промышленность. Распылительные форсунки для абразивосодержащих суспензий, кислот и солевых растворов. SiC устойчив к серной, соляной, фосфорной, азотной кислотам и большинству органических растворителей. Не применяется с плавиковой кислотой и расплавами щелочей.

Энергетика. Горелочные насадки, сопла систем водяного охлаждения котельных установок, детали теплообменников. Высокая теплопроводность снижает термические напряжения при нестационарных режимах работы.

Полупроводниковое производство. Форсунки для плазменного и химического травления пластин. Используется SSiC с содержанием SiC >98% — для исключения загрязнения полупроводниковых материалов примесями.

Физические и механические свойства карбида кремния

Приведённые значения характерны для промышленных типов SiC-керамики (RBSiC, SSiC). Конкретные цифры зависят от марки и метода производства.

Свойство	Значение	Примечание
Твёрдость (по Моосу)	9,2–9,5	По Виккерсу: ~2500–2800 кгс/мм²
Теплопроводность	120–200 Вт/(м·К)	Для RBSiC и SSiC
Макс. рабочая температура (воздух)	до 1600 °C	Выше 1200 °C формируется защитный слой SiO₂
Макс. рабочая температура (инертная среда)	до 1700 °C	Для SSiC и RSiC; для RBSiC — не выше ~1380 °C
Плотность	2,65–3,21 г/см³	Зависит от пористости и типа
Прочность на изгиб	200–550 МПа	Ниже у RSiC (пористый), выше у SSiC
КТР	4,0–5,0 · 10⁻⁶ K⁻¹	Низкое значение — хорошая термоудароустойчивость
Химическая стойкость	Кислоты, щёлочи, соли	Не стоек к HF и расплавам щелочей

Типы SiC-керамики для дюз

Под общим названием «карбид кремния» выпускается несколько принципиально разных типов керамики. Каждый тип имеет свою область применения, и замена одного на другой без учёта условий работы может привести к преждевременному выходу дюзы из строя.

RBSiC — реакционно-спечённый карбид кремния (SiSiC)

Получают пропиткой заготовки из порошка SiC и графита расплавленным кремнием при ~1500 °C в вакууме. Расплав реагирует с графитом, образуя вторичный SiC. Остаточный свободный кремний (8–12 %) заполняет поры, поэтому пористость готового изделия составляет менее 1%. Это обеспечивает высокую плотность (~3,0–3,1 г/см³) и хорошую герметичность.

Ключевое ограничение RBSiC: свободный кремний плавится при 1410 °C. При нагреве выше ~1380 °C начинается размягчение связующей фазы, и прочность резко падает. RBSiC не применяется при рабочих температурах выше 1380 °C.

Прочность на изгиб — 200–350 МПа. Метод реакционного спекания допускает изготовление изделий сложной геометрии с минимальными деформациями при спекании. Оптимален для пескоструйных дюз, металлургических форсунок и деталей гидравлических трактов при температуре до 1380 °C.

SSiC — спечённый карбид кремния (безнапорное спекание)

Порошок SiC с добавками бора и углерода спекается при 1950–2200 °C в аргоне без приложения давления. Результат: плотность >3,10 г/см³, пористость <0,5%, содержание SiC >98%, прочность на изгиб 400–550 МПа.

Не содержит свободного кремния, поэтому работоспособен до 1600 °C в воздухе и до 1700 °C в инертной атмосфере. Применяется в форсунках для плазменного травления, высокотемпературных горелках и агрессивных химических средах, где требуется максимальная химическая чистота материала.

RSiC — рекристаллизованный карбид кремния

Получают высокотемпературным спеканием без связующих при температуре выше 2400 °C. Содержание SiC >99%, однако пористость составляет 10–15%, что снижает механическую прочность и плотность (~2,65–2,70 г/см³). Благодаря высокой чистоте и отсутствию связующих фаз RSiC сохраняет прочность при температурах выше 1700 °C — за пределами возможностей RBSiC и SSiC.

Применяется в высокотемпературных горелках и подовых опорах печей. Для дюз в контакте с абразивными средами пористая структура RSiC является недостатком: поры ускоряют эрозионный износ канала.

Сравнение типов SiC-керамики

Параметр	RBSiC (SiSiC)	SSiC	RSiC
Содержание SiC	>88% (остаток — Si)	>98%	>99%
Плотность, г/см³	3,0–3,1	3,10–3,21	2,65–2,70
Пористость	<1%	<0,5%	10–15%
Прочность на изгиб, МПа	200–350	400–550	80–150
Макс. рабочая температура	~1380 °C	1600 °C (воздух)	>1700 °C (инертная)
Типичное применение	Пескоструй, металлургия	Химпром, полупроводники	Высокотемпературные горелки

Химическая стойкость SiC-дюз

При температуре до 800 °C SiC химически инертен к кислотам, щелочам и расплавам солей. При нагреве выше 1200 °C на поверхности формируется защитный слой SiO₂, обеспечивающий стойкость к окислению вплоть до 1600 °C. Плавиковая кислота разрушает этот слой — применение SiC в средах с HF недопустимо вне зависимости от температуры.

Среда	Стойкость	Примечание
H₂SO₄ (серная кислота)	Устойчив	Все концентрации
HCl (соляная кислота)	Устойчив
HNO₃ (азотная кислота)	Устойчив
H₃PO₄ (фосфорная кислота)	Устойчив
HF (плавиковая кислота)	Не устойчив	Разрушает защитный слой SiO₂
NaOH, KOH (щелочи водные)	Умеренно устойчив	Расплавы щелочей — не применять
Органические растворители	Устойчив
Расплавы Al, Zn, Pb, Cu-сплавов	Устойчив	При правильном выборе типа SiC
Расплавы Fe, Ni, Co	Не применять	Химическое взаимодействие при высоких температурах

Ресурс SiC-дюз при пескоструйной обработке

В пескоструйной обработке ресурс дюзы определяется скоростью эрозии канала. По мере износа диаметр отверстия увеличивается, что ведёт к росту расхода воздуха, падению давления в системе и изменению формы факела. Превышение диаметра на 10–15% относительно номинала — стандартный критерий замены дюзы.

При работе с электрокорундовым абразивом (фракции №16–80) SiC-дюзы сохраняют форму канала в 20–40 раз дольше, чем стальные. По сравнению с корундовыми (Al₂O₃) — ресурс SiC в 3–5 раз выше. Нитрид кремния Si₃N₄ сопоставим по ресурсу с SiC, но менее химически стоек. Дюзы из карбида вольфрама WC-Co превосходят SiC по ударной вязкости, но уступают в химической инертности и стойкости к перегреву — подробнее о них на странице дюзы из карбида вольфрама.

Профиль канала существенно влияет на распределение нагрузки при эрозии. Для пескоструйного оборудования предпочтителен профиль типа вентури: он ускоряет частицы по длине канала и снижает нагрузку на входную кромку, что увеличивает ресурс по сравнению с цилиндрическим каналом.

Сравнение SiC с другими материалами для дюз

Материал	Твёрдость (Моос)	Макс. температура, °C	Стойкость к удару	Химическая инертность
SiC	9,2–9,5	1380–1600	Средняя	Высокая (кроме HF)
WC-Co (твёрдый сплав)	~9	до ~800 (окисление)	Высокая	Умеренная
Al₂O₃ (корунд)	~9	до 1500	Низкая	Высокая
Si₃N₄ (нитрид кремния)	9–9,5	до 1400	Выше, чем у SiC	Высокая

SiC оптимален при сочетании абразивного износа, высоких температур и химически агрессивной среды. Если рабочие условия — только механический износ без химических воздействий и без высоких температур, дюзы из карбида вольфрама могут быть предпочтительнее за счёт большей стойкости к ударным нагрузкам.

Геометрия, допуски и контроль качества

Дюзы из SiC изготавливаются алмазным инструментом: шлифовка и полировка канала обеспечивают точность диаметра ±0,01–0,02 мм и шероховатость Ra ≤ 0,2 мкм. Малая шероховатость входной зоны снижает начальную эрозию и обеспечивает равномерное распределение абразива по сечению канала. Внутренние дефекты контролируются ультразвуковыми методами.

Длина, наружный и внутренний диаметр, профиль канала (цилиндр, вентури, конфузор), резьба или посадочный размер фланца — задаются чертежом заказчика. Подробнее о карбиде кремния как сырьевом материале — на странице карбид кремния металлургический.

Поставка и оформление заказа

Форма поставки: готовые изделия по чертежу или эскизу заказчика. При запросе необходимо указать тип SiC (RBSiC, SSiC или RSiC), диаметр и профиль канала, посадочные размеры, допуски и количество. Для первичного запроса достаточно эскиза с габаритными размерами. Изделия сопровождаются документами на соответствие геометрических параметров.
