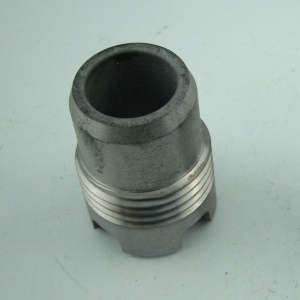

Дюзы из карбида вольфрама

Дюзы из карбида вольфрама (WC-Co) применяют там, где материал подвергается непрерывному абразивному износу под давлением: в гидроабразивных резаках, пескоструйных установках, буровых долотах, форсунках химических и нефтехимических агрегатов. Основа — твёрдый сплав: зёрна карбида вольфрама, связанные металлической кобальтовой матрицей. Содержание кобальта и размер зерна WC определяют баланс твёрдости и вязкости разрушения, а значит — ресурс дюзы и её поведение при ударных нагрузках.

Состав WC-Co и влияние кобальта на свойства

Карбид вольфрама сам по себе — твёрдая, но хрупкая керамика. Кобальтовая связка придаёт сплаву вязкость разрушения, необходимую для работы в условиях вибраций и ударов. Зависимость обратная: чем выше содержание кобальта — тем ниже твёрдость, но выше прочность при изгибе (TRS) и стойкость к сколам на рабочей кромке.

Для дюз используют марки с содержанием кобальта от 6 до 15%. Содержание Co менее 6% даёт максимальную твёрдость канала, но высокую хрупкость: такие марки применимы только при исключении ударных нагрузок. Размер зерна WC — второй ключевой параметр: ультрамелкозернистые марки (зерно менее 0,5 мкм) при том же содержании Co твёрже крупнозернистых на 100–200 HV30.

Технические характеристики дюз из карбида вольфрама WC-Co

Параметр	Значение (марки WC-Co, 6–15% Co)
Твёрдость	87–92 HRA / 1200–1900 HV30 (стандартные марки); нанозернистые — свыше 2800 HV10
Предел прочности при изгибе (TRS)	1800–2700 МПа
Плотность	13,9–15,3 г/см³ (меньше при большем содержании Co)
Модуль упругости	500–700 ГПа (~3× выше, чем у стали)
Теплопроводность	75–100 Вт/(м·К)
Вязкость разрушения (KIC)	7–20 МПа·м½ (растёт с содержанием Co)
Максимальная рабочая температура в воздухе	600–700°C (выше — окисление кобальтовой связки)
Шероховатость канала (достижимая)	Ra 0,05–0,1 мкм; торцы — Ra 0,025 мкм
Коррозионная стойкость	Устойчив к разбавленным щелочам, нейтральным водным средам, органическим растворителям; кобальтовая связка уязвима в минеральных кислотах

Высокий модуль упругости (~3× выше стального) обеспечивает минимальное упругое раскрытие канала под давлением, что критично для стабильности ширины реза или степени обработки.

Применение дюз из твёрдого сплава WC-Co

Гидроабразивная резка

Фокусирующая трубка (дюза) гидроабразивного резака принимает поток воды с абразивом (гарнет, электрокорунд) при давлениях 380–600 МПа. Износ канала напрямую определяет точность реза: при увеличении диаметра канала более чем на 5–8% от номинала дюзу заменяют. Для этого применения оптимальны марки с 6–8% Co: они дают максимальную твёрдость канала при приемлемой стойкости к сколам на входной кромке. Ресурс при резке стали гарнетом — ориентировочно 80–120 часов; при резке корундом и другими сверхтвёрдыми абразивами — снижается в 2–3 раза.

Пескоструйная обработка

Дюзы WC-Co для пескоструя формируют рабочую струю абразива (электрокорунд, карбид кремния, стальная дробь) и работают в условиях непрерывного эрозионного износа. Ресурс по сравнению со стальными дюзами — в 10–50 раз выше в зависимости от абразива и давления. Для стандартных условий (давление 5–8 атм, электрокорунд или карбид кремния) оптимальна марка YG8: сочетает высокую твёрдость с достаточной вязкостью для сопел типа Вентури, у которых нагрузка на входную кромку выше, чем у прямых сопел.

Буровые долота и нефтегазовая отрасль

В шарошечных и PDC-долотах дюзы WC-Co направляют промывочную жидкость к забою: охлаждают инструмент, выносят шлам. Условия эксплуатации — абразивный буровой раствор при давлениях до 50 МПа, вибрации, периодические удары. Предпочтительны марки с 10–15% Co — повышенная вязкость разрушения снижает риск скола при ударе о твёрдую породу. Для буровых растворов на водной основе коррозионная стойкость WC-Co достаточна; при кислотных обработках скважины (HCl) кобальтовая связка уязвима — в таких случаях применяют WC-Ni. Дюзы WC-Co также используют в установках гидроразрыва пласта (ГРП) — для формирования высокоскоростных струй, транспортирующих проппант.

3D-печать армированными и наполненными филаментами

При FDM-печати филаментами с армирующими наполнителями (короткое углеволокно, стекловолокно, металлонаполненные пластики) стандартные латунные сопла изнашиваются за единицы часов работы. Дюзы WC-Co с 6–8% Co обеспечивают ресурс в десятки раз выше при сохранении допуска на диаметр выходного отверстия. Критичен допуск по диаметру: ±0,01–0,02 мм должен поддерживаться на всём протяжении ресурса сопла, так как увеличение диаметра напрямую влияет на точность подачи материала и геометрию деталей.

Химическая промышленность и распыление агрессивных сред

Дюзы WC-Co применяют в форсунках для распыления суспензий, в скрубберных системах, в установках термического напыления. WC-Co (с кобальтовой связкой) устойчив к разбавленным щелочным растворам, органическим растворителям, нейтральным и слабокислым средам. В сильнокислых средах (серная, соляная, азотная кислота) кобальт подвержен коррозии. Для таких условий используют WC с никелевой связкой (WC-Ni): никель значительно стойче кобальта в окислительных и кислотных средах.

Марки WC-Co для дюз: выбор под задачу

Классификация YG-серии (наиболее распространена для нозл-компонентов; соответствует группе K по ISO 513) — числовой индекс обозначает процентное содержание кобальта.

Марка	Связка, %	Твёрдость, HRA	TRS, МПа	Применение в дюзах
YG6	6% Co	90–92	~2200	Гидроабразивная резка, 3D-печать — максимальная износостойкость, ударные нагрузки исключены
YG8	8% Co	89–91	~2500	Пескоструйная обработка — оптимальный баланс твёрдости и вязкости для сопел типа Вентури
YG10	10% Co	88–90	~2700	Буровые долота, ударно-нагруженные сопла, гидроразрыв пласта
WC-Ni	6–10% Ni	88–92	1800–2500	Кислотные и окислительные среды — повышенная коррозионная стойкость связки

Помимо состава, ключевую роль играет размер зерна WC. Нанозернистые и ультрамелкозернистые марки (средний размер зерна 0,1–0,5 мкм) при том же содержании Co обеспечивают твёрдость существенно выше, чем среднезернистые. В фокусирующих трубках для гидроабразивной резки нового поколения используют именно такие марки — их твёрдость может превышать 2800 HV10 при сохранении приемлемой вязкости разрушения.

Ограничения: хрупкость, температура, коррозия

Хрупкость и ударные нагрузки

Вязкость разрушения WC-Co (K_IC 7–20 МПа·м½) значительно ниже, чем у конструкционных сталей (50–100 МПа·м½). Дюзы нельзя подвергать ударам, падениям, резким термическим шокам. При монтаже — только осевая затяжка без радиальных усилий; при обращении — мягкое удержание. Чем ниже содержание Co, тем выше твёрдость и тем строже требования к исключению ударных нагрузок.

Термическая стойкость

В воздушной атмосфере кобальтовая связка начинает заметно окисляться при температурах выше 600–700°C, что ведёт к охрупчиванию и снижению прочности. В защитной (инертной или восстановительной) атмосфере WC-Co сохраняет механические свойства до значительно более высоких температур. Сам карбид вольфрама WC плавится при ~2780°C и сохраняет высокую твёрдость до значительных температур, но в составе WC-Co практический предел определяет именно связка, а не WC.

Износ и критерии замены

Контроль износа канала — периодическое измерение внутреннего диаметра калибром или инструментальным щупом. Критерии замены: при гидроабразивной резке — увеличение диаметра более чем на 5–8% от номинала; при пескоструйной обработке — более чем на 10–15%. Конкретный допуск определяется требованиями к ширине реза или степени обработки поверхности. Форма износа (эллипсность канала вместо равномерного расширения) указывает на несоосность или несбалансированный поток — устраняется регулировкой, а не только заменой дюзы.

Поставка дюз из карбида вольфрама

Поставляем дюзы из карбида вольфрама WC-Co под конкретное применение: гидроабразивная резка, пескоструйная обработка, бурение, 3D-печать, форсунки химических установок. Изготовление — под чертёж или образец; марка сплава, типоразмер и геометрия канала уточняются по техническому заданию. Для расчёта сроков и объёма поставки направьте запрос.
