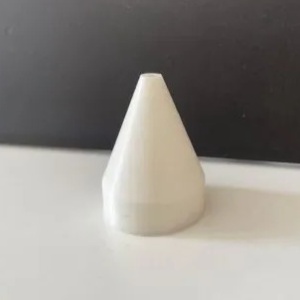

Дюзы из циркония диоксида

Пришлите техзадание с минимальными требованиями.

Дюзы (сопла) из диоксида циркония (ZrO₂) — это высокотехнологичные керамические изделия, которые обеспечивают надёжную работу в экстремальных условиях благодаря высокой термостойкости, износостойкости и химической инертности. Они широко применяются во многих отраслях.

• Авиакосмическая промышленность: форсунки двигателей, теплозащитные покрытия.
• Металлургия: дозаторы для непрерывной разливки стали, сопла для распыления металлических расплавов.
• Медицина: изготовление сверхострых режущих инструментов и стоматологических имплантатов.
• Химическая промышленность: коррозионностойкие распылители для агрессивных сред.
• Аддитивные технологии: установки газового распыления для производства металлических порошков.
• Энергетика: топливные элементы и датчики кислорода благодаря кислородно-ионной проводимости.

Свойства диоксида циркония

Диоксид циркония обладает выдающимися физико-химическими характеристиками, которые делают его идеальным для производства дюз.

• Высокая температура плавления: свыше 2000 °C, рабочая температура до 1800 °C.
• Химическая инертность: устойчивость к кислотам, щелочам и расплавленным металлам.
• Низкий коэффициент теплового расширения: минимизирует деформации при нагреве.
• Высокая износостойкость: коэффициент трения ≤ 0,2 при стабилизации иттрием.
• Термическая ударостойкость: выдерживает резкие перепады температур до 2000 °C.
• Кислородно-ионная проводимость: применяется в датчиках кислорода и топливных элементах.

Основной недостаток — меньшая механическая прочность по сравнению со сталью, что требует тщательного проектирования конструкций.

Стабилизация ZrO₂

Чистый ZrO₂ имеет моноклинную структуру, которая при нагреве переходит в тетрагональную и кубическую, вызывая объёмные изменения и трещины. Для стабилизации добавляют оксиды:

• Оксид иттрия (Y₂O₃): 3–17% для полной стабилизации, обеспечивает высокую трещиностойкость (K₁с ~10 МПа·√m) и кислородно-ионную проводимость.
• Оксид кальция (CaO): 5–7%, более экономичный, но менее устойчив при температурах выше 1200 °C.
• Оксид магния (MgO): реже используется из-за ограниченной стабильности, но обеспечивает хорошую термическую ударостойкость.

Таблица сравнения стабилизированного ZrO₂:

Выбор стабилизатора зависит от применения. Y₂O₃ предпочтительнее для высокотемпературных дюз благодаря универсальности и стабильности, тогда как MgO может быть лучше для приложений, требующих высокой термической ударостойкости, например, в газовых атомизирующих соплах.

Производство дюз из диоксида циркония

Формование

Для дюз применяется несколько методов.

• Гидростатическое прессование: обеспечивает равноплотные заготовки, снижая риск дефектов при спекании.
• Аксиальное прессование: давление 200–500 МПа (гидравлические прессы) или до 1200 МПа (магнитно-импульсные прессы) для стандартных форм.
• Шликерное литьё под давлением: для сложных геометрий.
• Горячее изостатическое прессование (HIP): для беспористых изделий (пористость <0,5%).
• 3D-печать (DLP/SLS): перспективно для кастомных дюз, позволяет создавать сложные формы.

Фрезерование и CAD/CAM технологии

Современные дюзы изготавливаются с использованием CAD/CAM систем для точного моделирования.

1. Создание цифровой модели с учётом усадки (до 20% при синтеризации).
2. Фрезерование заготовки из пресинтеризованного блока ZrO₂ на станках с алмазными фрезами.
3. Коррекция дизайна для минимальной толщины стенок (0,5–0,7 мм).

CAD/CAM повышает точность и снижает трудоёмкость.

Синтеризация

• Температура: 1450–1500 °C, время: 1,5–12 часов в зависимости от требований.
• Атмосфера: инертная (Ar) или окислительная (воздух).
• Методы: электрическое полевое спекание, высокое давление (до сотен тысяч атмосфер), холодное спекание при 100–500 МПа и до 300 °C.
• Охлаждение: постепенное для предотвращения термических трещин.

Искровая плазменная синтеризация (SPS) и микроволновое спекание сокращают время и температуру, снижая энергозатраты.

Финишная обработка

• Шлифовка и полировка до шероховатости Ra ≤ 0,8 мкм с использованием алмазного инструмента.
• Нанесение цветосодержащих покрытий для эстетических или функциональных целей.

Применение

Дюзы из ZrO₂ востребованы в промышленности.

• Металлургии: распыление металлических расплавов, непрерывная разливка стали.
• Химической промышленности: насосы и арматура для агрессивных сред.
• Стоматологии: заготовки для имплантатов и коронок.
• Энергетике: топливные элементы и датчики кислорода.

Недостатки материала

• Высокая стоимость: импортное сырьё и оборудование увеличивают затраты.
• Сложность переработки бадделеита: примеси требуют дополнительных этапов очистки.
• Машинная обработка: твёрдость ZrO₂ требует алмазных инструментов, что трудоёмко.
• Равномерная плотность: пористость должна быть <12% для долговечности.

Перспективы

• Переработка отходов: снижение затрат за счёт вторичного сырья.
• Аддитивные технологии: 3D-печать (SLA, DLP) для сложных форм.
• Новые применения: водородная энергетика и топливные элементы.
• Инновации в спекании: искровая плазменная синтеризация (SPS), микроволновое спекание для экономии энергии.
• Наноструктурированный ZrO₂: улучшение прочности и трещиностойкости.

Производство дюз из диоксида циркония — высокотехнологичный процесс, требующий строгого соблюдения стандартов на всех этапах: от подготовки сырья до финишной обработки. Использование стабилизированного ZrO₂, современных методов формования (гидростатическое прессование, CAD/CAM, 3D-печать) и строгого контроля качества обеспечивает высокую надёжность и долговечность изделий.
