Дюралюмины Д16, Д1, Д19 в лентах

Дюралюминиевые сплавы серии 2xxx: общая характеристика

Дюралюминиевые сплавы (дюрали, дуралюмины) — группа деформируемых алюминиевых сплавов системы Al–Cu–Mg, дополнительно легированных марганцем. Основные конструкционные марки — Д16, Д1 и Д19. По международной классификации дюралюмины относятся к серии алюминиевых сплавов 2xxx. Ближайший зарубежный аналог сплава Д16 — AA2024 (США) и 2A12 (Китай); Д1 соответствует AA2017.

Эти сплавы упрочняются термической обработкой — закалкой с последующим естественным или искусственным старением. В закалённом и состаренном состоянии (Т) дюралюмины достигают предела прочности 380–480 МПа при плотности 2760–2800 кг/м³. Именно сочетание высокой удельной прочности с технологичностью делает дюралюминиевые ленты востребованным полуфабрикатом в авиастроении, машиностроении и приборостроении.

Химический состав сплавов Д16, Д1 и Д19

Химический состав дюралюминов регламентирован ГОСТ 4784-2019 (ранее — ГОСТ 4784-97). Все три сплава относятся к системе Al–Cu–Mg–Mn, но различаются соотношением легирующих элементов, что определяет различия в прочности, жаропрочности и коррозионной стойкости.

Элемент	Д16 (1160)	Д1 (1110)	Д19 (1190)
Cu	3,8–4,9	3,8–4,8	3,2–3,8
Mg	1,2–1,8	0,4–0,8	1,7–2,3
Mn	0,3–0,9	0,4–1,0	0,5–1,0
Si	≤0,50	0,20–0,80	≤0,50
Fe	≤0,50	≤0,70	≤0,50
Zn	≤0,25	≤0,25	≤0,10
Ti	≤0,15	≤0,15	≤0,10
Be	—	—	0,0002–0,005
Al	основа	основа	основа

Содержание в массовых процентах. Ti+Zr ≤ 0,20 % для Д16 и Д1. Каждая нерегламентированная примесь ≤ 0,05 %, сумма прочих примесей ≤ 0,15 %.

Роль легирующих элементов

Медь и магний — главные упрочнители. При термообработке они формируют дисперсные фазы CuAl₂ и S-фазу (Al₂CuMg), обеспечивающие основной прирост прочности. В сплаве Д16 повышенное содержание магния (1,2–1,8 %) по сравнению с Д1 (0,4–0,8 %) даёт более эффективное упрочнение при старении, что и объясняет более высокую прочность Д16. В сплаве Д19 содержание магния максимально среди трёх марок (1,7–2,3 %), а меди — несколько ниже, что смещает баланс упрочняющих фаз в сторону S-фазы и улучшает жаропрочность при температурах до 200–250 °C.

Марганец не образует общих упрочняющих фаз с алюминием, однако формирует дисперсные частицы Al₁₂Mn₂Cu (Т-фаза), которые тормозят рекристаллизацию и измельчают зерно, повышая вязкость разрушения.

Микродобавка бериллия в сплаве Д19 (0,0002–0,005 %) снижает окисляемость расплава и уменьшает склонность к межкристаллитной коррозии (МКК) после нагрева.

Кремний в сплаве Д1 нормирован в диапазоне 0,20–0,80 % (а не ограничен сверху, как в Д16) — он участвует в формировании фазовых составляющих совместно с медью и магнием.

Маркировка дюралюминиевых лент и расшифровка обозначений

Условное обозначение дюралюминиевой ленты включает марку сплава, вид плакировки и состояние материала. Расшифровка суффиксов:

Суффикс	Значение
М	Отожжённый (мягкий). Максимальная пластичность, минимальная прочность.
Т	Закалённый и естественно состаренный. Оптимальное сочетание прочности и пластичности.
Т1	Закалённый и искусственно состаренный. Повышенная прочность, меньшая пластичность.
Н	Нагартованный — упрочнённый холодной деформацией после изготовления.
ТН	Нагартованный после закалки и естественного старения. Максимальная прочность ленты.
А	Нормальная плакировка (2–4 % толщины на сторону). Защита от коррозии.
Б	Технологическая (утолщённая) плакировка (4–8 %).
Ш	Повышенное качество поверхности (шлифованная заготовка).

Пример обозначения по ГОСТ 13726-97: Лента Д16.А.М 2×1200×РЛ ГОСТ 13726-97 — лента из сплава Д16, нормальная плакировка (А), отожжённая (М), толщиной 2,0 мм, шириной 1200 мм, нормальной точности, в рулоне.

Нормативная документация на дюралюминиевые ленты

Основным стандартом на ленты из алюминия и алюминиевых сплавов является ГОСТ 13726-97, введённый в действие с 1 января 1999 г. Стандарт распространяется на ленты из сплавов Д1 и Д16 (в числе прочих). Сплав Д19 не включён в перечень ГОСТ 13726, ленты из него поставляются по отраслевым стандартам (ОСТ) и техническим условиям (ТУ).

Листы и полосы из дюралюминия выпускаются по ГОСТ 21631-2023 (ранее — ГОСТ 21631-76). Химический состав всех трёх сплавов нормирован ГОСТ 4784-2019.

Сортамент ленты Д16 и Д1 по ГОСТ 13726-97

Ленты из сплавов Д16 и Д1 изготавливаются в следующем диапазоне размеров: толщина от 0,25 до 10,5 мм, ширина от 40 до 2000 мм. Ленты поставляются в рулонах. Предельные отклонения по ширине лент без обрезки кромок — не более +80 мм для сплавов Д1 и Д16.

Плакировка ленты выполняется алюминием высокой чистоты, обеспечивающим электрохимическую защиту основного сплава. Ленты изготавливаются без плакировки, с технологической или нормальной плакировкой — в зависимости от требований эксплуатации.

Механические свойства дюралюминиевых лент

Механические характеристики дюралюминия определяются главным образом видом термической обработки. Разница в прочности между отожжённым (М) и закалённо-состаренным (Т) состояниями может составлять двукратное значение.

Свойства сплава Д16 в различных состояниях

Параметр	Д16М (отжиг)	Д16Т (закалка + ест. старение)	Д16ТН (нагартовка после Т)
σв, МПа	≤235	≥440	≥460–480
σ0,2, МПа	—	≥290–320	≥350–410
δ5, %	≥12	≥10–19	7–10
Твёрдость HB	~42	105–125	125–130

Значения σ_в и δ₅ зависят от толщины полуфабриката. Для листов (лент) толщиной 0,5–4,0 мм в состоянии Т типичный предел прочности — 440–450 МПа, предел текучести — 290–320 МПа, относительное удлинение — 10–19 %. Плакирование незначительно снижает прочностные показатели (в пределах 5–10 МПа), но существенно повышает коррозионную стойкость.

Сравнение Д16, Д1 и Д19 в состоянии Т

Параметр	Д16Т	Д1Т	Д19Т
σв, МПа (листы)	440–470	380–420	430–450
σ0,2, МПа	290–350	240–280	280–350
δ5, %	10–19	12–17	10–14
Плотность, кг/м³	2780	2800	2760
Модуль упругости E, ГПа	72	72	72
Макс. рабочая t, °C	до 120–175	до 120–175	до 200–250

Сплав Д16 обладает наивысшей прочностью среди трёх марок и является основным конструкционным дюралюмином. Д1 уступает по прочности, но технологичнее при горячей обработке и формообразовании. Д19 отличается повышенной жаропрочностью и меньшей склонностью к МКК — за счёт увеличенного содержания магния и микродобавки бериллия.

Физические свойства дюралюминия

Физические характеристики сплавов Д16, Д1 и Д19 близки между собой и не зависят от состояния термообработки:

Параметр	Значение
Плотность	2760–2800 кг/м³
Температура плавления (солидус/ликвидус)	~502–638 °C (Д16)
Коэффициент линейного расширения (20–100 °C)	22,9 × 10⁻⁶ 1/°C
Теплопроводность (при 20 °C)	120–130 Вт/(м·°C)
Удельная теплоёмкость (при 100 °C)	~922 Дж/(кг·°C)
Модуль упругости E	72 ГПа

Термическая обработка дюралюминиевых лент

Термообработка — ключевая операция, определяющая эксплуатационные свойства дюралюминиевого проката. Дюралюмины относятся к термически упрочняемым сплавам: без закалки и старения их прочность остаётся на уровне мягкого алюминия.

Закалка

Закалка заключается в нагреве до температуры, при которой легирующие элементы переходят в твёрдый раствор, с последующим быстрым охлаждением. Режимы закалки дюралюминиевых лент:

Сплав	Температура нагрева, °C	Среда охлаждения
Д16	495–505	Вода при 20–40 °C
Д1	495–510	Вода при 20–40 °C
Д19	500–510	Вода при 20–40 °C

Превышение температуры закалки выше верхнего предела ведёт к пережогу — оплавлению границ зёрен и необратимому падению прочностных и пластических характеристик. Дюралюмины особенно чувствительны к скорости охлаждения при закалке, поэтому закалочную среду подогревают до 30–40 °C для снижения термических напряжений и предотвращения коробления тонких лент.

Старение

Естественное старение (состояние Т) протекает при комнатной температуре в течение 4–5 суток. За это время из пересыщенного твёрдого раствора выделяются когерентные зоны Гинье — Престона (ГП-1, ГП-2), обеспечивающие максимальное упрочнение при сохранении хорошей пластичности. Состояние Т — наиболее распространённое для дюралюминиевых лент.

Искусственное старение (состояние Т1) проводится при 185–195 °C в течение 3–6 часов (для Д16). Это формирует метастабильные фазы θ» и S’, дающие дополнительный прирост прочности на 10–15 % по сравнению с Т, но со снижением пластичности и вязкости разрушения. Для Д19 искусственное старение применяется реже — этот сплав разрабатывался с учётом эксплуатации при повышенных температурах, где естественное старение обеспечивает более стабильную структуру.

Отжиг

Отжиг (состояние М) проводится при 340–380 °C с выдержкой 1–3 часа и медленным охлаждением (не более 30 °C/ч до 250 °C). Отожжённая лента обладает максимальной пластичностью и минимальной прочностью (σ_в ≤ 235 МПа для Д16М), что необходимо для операций глубокой вытяжки, гибки и штамповки.

Коррозионная стойкость и методы защиты

Дюралюмины из-за высокого содержания меди обладают пониженной коррозионной стойкостью по сравнению с техническим алюминием и сплавами серий АМц, АМг. Медь создаёт в структуре сплава катодные микрообласти (интерметаллиды CuAl₂), ускоряющие электрохимическую коррозию. При нагреве выше 80–100 °C и длительной эксплуатации дюралюмин становится склонным к межкристаллитной коррозии (МКК).

Среди трёх рассматриваемых сплавов наименьшую склонность к МКК после нагрева проявляет Д19 благодаря микродобавке бериллия и оптимизированному фазовому составу. Сплавы Д1 и Д16 более восприимчивы к МКК.

Плакировка

Основной метод антикоррозионной защиты дюралюминиевых лент — плакировка техническим алюминием (марок А7, А5 и др.). Слой плакировки наносится при горячей прокатке и составляет 2–4 % от толщины ленты на каждую сторону (нормальная плакировка, обозначение «А») или 4–8 % (технологическая, «Б»). Плакированная лента обозначается Д16АТ, Д16БТ и т.д.

Плакировка обеспечивает электрохимическую (протекторную) защиту: алюминий плакирующего слоя имеет более отрицательный электродный потенциал, чем основной сплав, и в коррозионной среде разрушается первым, защищая дюралюминий.

Анодирование

Для неплакированных лент и деталей из них применяется анодное оксидирование (анодирование) — формирование на поверхности защитной оксидной плёнки Al₂O₃. Анодирование в серной кислоте создаёт плёнку толщиной 6–20 мкм, значительно повышающую стойкость к атмосферной и питтинговой коррозии.

Технологические свойства дюралюминиевых лент

Обработка давлением

Дюралюминиевые ленты в отожжённом состоянии (М) хорошо поддаются холодной деформации: гибке, штамповке, вытяжке. Минимальный радиус гиба зависит от толщины и состояния: для Д16М — примерно 1,0–1,5 толщины ленты; для Д16Т — 3,0–4,0 толщины (упрочнённый сплав менее пластичен).

Обработка резанием

В закалённом и состаренном состоянии (Т) дюралюмины хорошо обрабатываются резанием — фрезерованием, точением, сверлением. Отожжённый металл склонен к налипанию на инструмент.

Свариваемость

Дюралюмины не рекомендуются для дуговой сварки плавлением из-за высокой склонности к образованию горячих трещин в зоне шва. Допускается контактная точечная сварка. Основные способы соединения дюралюминиевых деталей — заклёпочные, болтовые и другие механические соединения.

Области применения дюралюминиевых лент

Авиационная и космическая промышленность

Авиационный сплав Д16 — один из основных конструкционных материалов для планера самолёта. Ленты и листы Д16АТ используются для обшивки, панелей, шпангоутов, нервюр, лонжеронов и других силовых элементов. Сплав сохраняет работоспособность при температурах от -230 °C до +120 °C, что позволяет применять его в конструкциях, работающих в условиях космического вакуума и арктического холода.

Лента Д19Т находит применение в узлах, работающих при повышенных температурах (до 200–250 °C): элементы конструкций, расположенные вблизи двигателей, обшивка в зонах аэродинамического нагрева.

Машиностроение и транспорт

Дюралюминиевая лента используется для изготовления кузовных элементов автомобильной и железнодорожной техники, деталей вагонов, элементов несущих конструкций, где критичны малая масса и высокая прочность. Из ленты Д16Т штампуют крепёжные элементы, детали корпусов приборов, оснастку.

Приборостроение и электротехника

Ленты в состоянии М (отожжённые) применяются для деталей, получаемых глубокой вытяжкой и сложной гибкой, — корпуса приборов, элементы электрических аппаратов, экраны.

Особенности выбора марки и состояния ленты

Выбор между Д16, Д1 и Д19 определяется условиями эксплуатации:

Д16Т / Д16АТ — универсальный вариант для силовых конструкций при температурах до 120–175 °C. Максимальная прочность среди рассматриваемых сплавов. Плакированная лента Д16АТ — при необходимости коррозионной защиты без отдельного покрытия. Подробнее о листовом прокате из сплава Д16.

Д1Т — там, где прочность Д16 избыточна и требуется повышенная технологичность (формовка, клёпка). Исторически сплав Д1 был основным дюралюмином, но в листовом и ленточном производстве он всё больше уступает сплаву Д16.

Д19Т — для конструкций, работающих при повышенных температурах (до 200–250 °C) или в условиях, где критична стойкость к МКК после нагрева.

По состоянию поставки: лента в состоянии М подходит для деформации с последующей термообработкой потребителем; лента в состоянии Т — для непосредственного использования в конструкциях; лента ТН — для максимально нагруженных деталей с минимальными требованиями к пластичности.

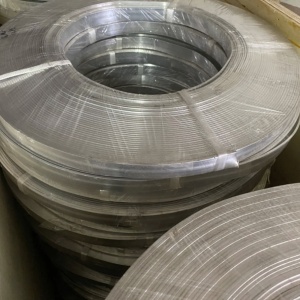

Формы поставки дюралюминиевых лент

Дюралюминиевая лента поставляется в рулонах. Типовые параметры поставки лент из сплавов Д16 и Д1 по ГОСТ 13726-97:

Параметр	Диапазон
Толщина	0,25–10,5 мм
Ширина	40–2000 мм
Точность по толщине	Нормальная или повышенная (П)
Плакировка	Без плакировки / А (нормальная) / Б (технологическая)
Состояние	М, Т, Н, ТН

Ленты могут изготавливаться прокаткой на требуемую ширину или продольной разрезкой широких лент. При толщине до 1,0 мм допускается не более двух обрывов в рулоне; при толщине более 1,0 мм обрывы не допускаются. Более подробно о сортаменте — на странице алюминиевая лента.

Хранение дюралюминиевых лент

Неплакированные дюралюминиевые ленты хранятся в закрытых отапливаемых складах при относительной влажности не более 70 %. Контакт с медными и стальными изделиями недопустим — возникает гальваническая пара, ускоряющая коррозию алюминия. Плакированные ленты менее требовательны к условиям хранения, но также нуждаются в защите от влаги и механических повреждений.

Ленты в состоянии М (отожжённые) не имеют ограничений по срокам хранения перед последующей термообработкой. Закалённые ленты (Т, ТН) сохраняют стабильные свойства на протяжении всего срока службы конструкции при соблюдении температурных режимов эксплуатации.
