Электроды для гипохлорита натрия

Электроды для гипохлорита натрия — титановые пластины, трубы или пакеты пластин с активным покрытием из оксидов рутения и иридия для электролизёров, которые получают раствор гипохлорита натрия из поваренной соли прямо на месте применения: на станциях водоподготовки, в бассейнах, на пищевых и животноводческих объектах. Изготавливаем новые электроды и пакеты по чертежу или образцу, запросы — на почту 5052082@mail.ru.

Как работает электролизёр гипохлорита натрия

Через раствор поваренной соли между анодом и катодом пропускают постоянный ток. На аноде выделяется хлор, на катоде — водород и щёлочь. Перегородки между электродами нет, поэтому хлор сразу реагирует со щёлочью, и в растворе накапливается гипохлорит натрия.

Установки на месте применения обычно работают на разбавленном рассоле: из раствора соли около 3 % получают раствор гипохлорита с содержанием активного хлора около 0,8 %. Его не возят, а производят на месте по мере расхода.

Теоретически на 1 кг хлора расходуется 1,65 кг соли. Реальный расход выше: часть тока уходит в побочные реакции, и именно анод определяет, какая часть.

Покрытие анода: от чего зависит выход и ресурс

Анод работает в хлоридном растворе на выделение хлора. Требования к нему — высокая активность в реакции выделения хлора и стойкость покрытия.

Материал анода	Особенности
графит	быстро изнашивается, загрязняет раствор продуктами износа
титан с покрытием из оксидов рутения и титана (ОРТА)	активен, но работает в узкой области pH
титан с покрытием, содержащим оксид иридия (в том числе ОИРТА)	выше выход по току и стойкость покрытия
платинированный титан	активен, но дорог

В промышленных электролизёрах гипохлорита применяют титановые электроды с покрытиями из оксидов рутения и иридия, иногда с платиной. Иридий в покрытии повышает выход гипохлорита по току и продлевает срок службы анода.

Почему разбавленный рассол изнашивает анод быстрее

Чем меньше в растворе хлорида, тем большая доля тока идёт на выделение кислорода. Рутениевое покрытие при выделении кислорода разрушается быстрее, чем при выделении хлора. Поэтому для установок на слабых рассолах выбирают покрытия с иридием.

Плотность тока, температура, жёсткость воды

• Плотность тока. Чем больше площадь пластин при том же токе, тем ниже плотность тока, тем дольше служит покрытие и тем меньше греется ячейка. С ростом плотности тока выход гипохлорита по току снижается.
• Температура. С ростом температуры выход по току падает: гипохлорит восстанавливается на катоде и окисляется на аноде. Ячейки защищают датчиком температуры. Слишком холодная вода тоже мешает: установка может не выйти на расчётную концентрацию, и воду для разбавления подогревают.
• Жёсткость. Кальций и магний из воды осаждаются на катоде в виде налёта. Налёт повышает напряжение и расход энергии. Поэтому воду для рассола умягчают, а налёт периодически снимают промывкой слабым раствором соляной кислоты. Признак, что пора промывать, — для того же выхода требуется больше мощности.

Самоочистка сменой полярности

В части электролизёров полярность периодически меняют: бывший катод становится анодом, и налёт с него растворяется. Такой режим возможен только если покрытие нанесено на оба электрода и рассчитано на переполюсовку. Каждая смена полярности снимает часть покрытия, поэтому ресурс таких электродов зависит от количества благородных металлов в покрытии. Если ваша установка работает со сменой полярности — укажите это в заявке.

Конструкции электродов

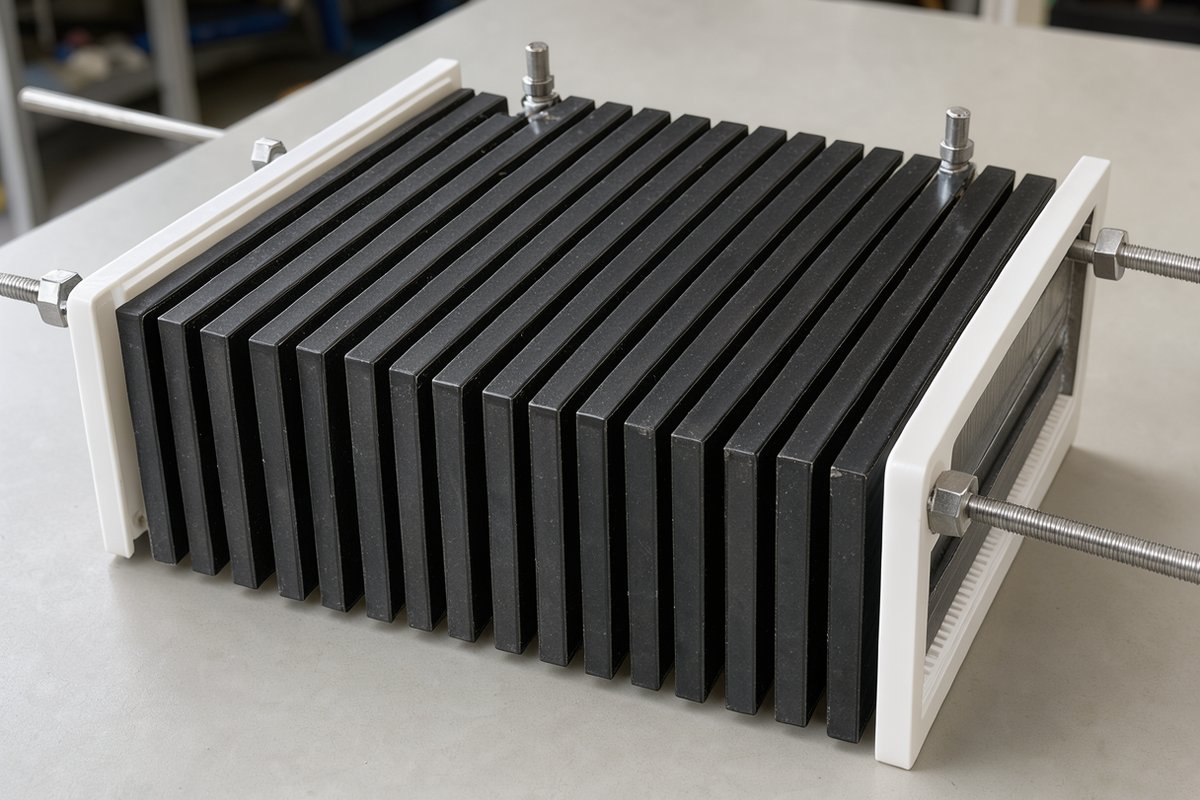

Чаще всего электроды собирают в пакет: чередующиеся аноды и катоды с зазором в несколько миллиметров, собранные в пакет внутри пластиковой трубы, через которую течёт рассол. Пример из независимых испытаний — десять пар пластин с зазором около 6 мм в трубе диаметром около 100 мм. Такие пакеты ставят в установках для бассейнов и небольших станций.

Катоды делают из титана или нержавеющей стали; если предусмотрена смена полярности — из титана с тем же покрытием, что и аноды.

Что указать в заявке на электроды

• чертёж или эскиз пакета: размеры и толщина пластин, число анодов и катодов, зазор, отверстия под крепление, изоляторы, токоподводы;
• материал основы (титан марки ВТ1-0 или ВТ1-00, Grade 1 или 2);
• покрытие: рутениевое, иридий-рутениевое; закладку благородных металлов в г/м² или требуемый ресурс; одна или две стороны;
• режим: ток и напряжение, концентрацию соли, температуру, есть ли смена полярности;
• количество; если меняете изношенный пакет — фото старого.

Вопросы и ответы

Можно ли восстановить изношенный пакет?

Если титановые пластины целы — да: старое покрытие снимают и наносят новое. Подробнее — на странице восстановление покрытия анодов.

Чем электроды для гипохлорита отличаются от электродов для гальваники?

Электроды для гипохлорита работают на выделение хлора, их покрытие — с рутением. Для сернокислых гальванических ванн, где на аноде выделяется кислород, нужны аноды из титана с иридиевым покрытием: рутений там быстро разрушается.

Какие ещё бывают титановые аноды с покрытием?

См. раздел титановые ММО-аноды.

Купить электроды для электролизёра гипохлорита

Изготовим электроды и пакеты пластин для электролизёров гипохлорита натрия по чертежу или образцу, доставка по России. Цена — по запросу на 5052082@mail.ru.
