Лента АД0, АД1, А5, А7

Ленты из чистого алюминия: обзор марок и нормативная база

Ленты из технически чистого алюминия марок АД0, АД1, А5, А7 и других выпускают по ГОСТ 13726-97 «Ленты из алюминия и алюминиевых сплавов. Технические условия». Стандарт действует с 1 января 1999 года (взамен ГОСТ 13726-78) и распространяется на плоский прокат в рулонах толщиной от 0,25 до 10,5 мм и шириной от 40 до 2000 мм.

Алюминиевая лента из чистого металла сочетает высокую электро- и теплопроводность, коррозионную стойкость и пластичность. Эти свойства определяют основные области применения — электротехника, теплообмен, химическая промышленность, пищевое оборудование и упаковка.

Марки алюминия для лент по ГОСТ 13726-97

Стандарт допускает изготовление лент из алюминия двух групп. Первая — марки первичного алюминия А7, А6, А5, А0 с химическим составом по ГОСТ 11069. Вторая — марки технического деформируемого алюминия АД0, АД1, АД00, АД с составом по ГОСТ 4784. Все перечисленные марки относятся к нелегированному алюминию, различаясь по содержанию основного металла и допустимым примесям.

Химический состав марок по ГОСТ 4784

Марки АД0, АД1 и АД00 — деформируемый технический алюминий. Ниже приведены допустимые пределы содержания примесей (значения максимальные, если не указаны диапазоны).

Марка	Al, %, не менее	Fe, %, не более	Si, %, не более	Cu, %, не более	Mn, %, не более	Mg, %, не более	Zn, %, не более	Ti, %, не более
АД00	99,7	0,16	0,16	0,01	0,02	0,02	0,04	0,02
АД0	99,5	0,30	0,30	0,02	0,025	0,05	0,10	0,10
АД1	99,3	0,30	0,30	0,05	0,025	0,05	0,10	0,02
АД	99,0	0,40	0,40	0,10	0,10	0,10	0,10	0,15

Обязательное условие для всех марок по ГОСТ 4784: отношение содержания железа к кремнию должно быть не менее единицы (Fe/Si ≥ 1). Это требование направлено на получение оптимальной структуры при деформации.

Химический состав марок по ГОСТ 11069

Марки первичного алюминия А7, А6, А5, А0 отличаются от «АД»-марок тем, что нормируются по суммарному содержанию примесей. Содержание алюминия определяют как разность между 100 % и суммой определяемых примесей.

Марка	Al, %, не менее	Fe, %, не более	Si, %, не более	Cu, %, не более	Zn, %, не более	Ti, %, не более	Сумма примесей, %, не более
А7	99,70	0,16	0,15	0,01	0,04	0,01	0,30
А6	99,60	0,25	0,18	0,01	0,06	0,02	0,40
А5	99,50	0,30	0,25	0,02	0,06	0,02	0,50
А0	99,00	0,50	0,50	0,02	0,08	0,02	1,00

Электротехнические марки А5Е и А7Е нормируются дополнительно по удельному электрическому сопротивлению проволоки, отожжённой при (350 ± 20) °С в течение 3 ч: не более 0,0280 Ом·мм²/м для А5Е и 0,0277 Ом·мм²/м для А7Е.

Соответствие российских и международных марок

При выборе ленты для проектов, ориентированных на зарубежные стандарты, полезно знать приближённые аналоги. Точное соответствие состава необходимо проверять по нормативным документам каждой конкретной системы обозначений.

Марка (ГОСТ)	Al, %	Ближайший аналог (EN/AA)
А7, АД00	≥ 99,7	AA 1070 / EN AW-1070A
А5, АД0	≥ 99,5	AA 1050 / EN AW-1050A
АД1	≥ 99,3	AA 1100
А5Е, А7Е	≥ 99,5 / ≥ 99,7	AA 1050 / AA 1070 (электротехн.)

Сортамент лент из чистого алюминия по ГОСТ 13726-97

Состояния поставки

Ленты из чистого алюминия (все марки «А» и «АД») поставляют в следующих состояниях материала:

Обозначение	Состояние	Характеристика
М	Отожжённое (мягкое)	Максимальная пластичность; σв ≥ 60 МПа
Н2	Полунагартованное	Промежуточная прочность; σв ≥ 100 МПа
Н	Нагартованное (твёрдое)	Максимальная прочность; σв ≥ 145 МПа (до 3,5 мм)
Без обозначения	Без термической обработки	Толщина 5,0–10,5 мм; σв ≥ 70 МПа

Выбор состояния зависит от назначения. Лента АД1М (отожжённая) оптимальна для штамповки, глубокой вытяжки и гибки. Лента АД1Н (нагартованная) применяется там, где требуется повышенная жёсткость при минимальной толщине — экранирование, обмотка кабелей, конденсаторные обкладки.

Диапазон размеров

Размерный ряд лент зависит от состояния материала и способа изготовления (прокатка требуемой ширины или продольная разрезка).

Состояние	Толщина, мм	Ширина, мм
М (отожжённое)	0,25–10,5	40–2000
Н2 (полунагартованное)	0,8–4,5	1000–1500
Н (нагартованное)	0,25–4,0	40–2000
Без термообработки	5,0–10,5	1000–2000

Ленты шириной до 500 мм прокатывают на требуемую ширину с интервалом 5 мм, шириной от 300 до 500 мм — с интервалом 50 мм. Ленты шириной менее 1000 мм при толщине до 4,0 мм также могут изготавливаться продольной разрезкой рулонов. Стандартные ширины при продольной разрезке: 300, 321, 340, 350, 360, 366, 390, 400, 430, 496, 500, 560, 570, 600, 630 мм.

Точность изготовления и допуски

По точности толщины ленты подразделяют на три варианта: нормальная точность (без дополнительного обозначения), повышенная точность (П) и с симметричными отклонениями (С). Примеры предельных отклонений по толщине для наиболее востребованных размеров:

Толщина, мм	Ширина до 500 мм, норм. точность	Ширина 1000 мм, норм. точность	Ширина 1200 мм, норм. точность	Ширина 1500 мм, норм. точность
0,5	−0,05	−0,10	−0,12	−0,12
1,0	−0,10	−0,15	−0,16	−0,17
2,0	−0,15	−0,20	−0,24	−0,25
3,0	—	−0,30	−0,33	−0,34

Полные таблицы допусков приведены в ГОСТ 13726-97 (таблица 2). При заказе лент с симметричными допусками значения отклонений оговариваются отдельно.

Механические свойства лент из чистого алюминия

Механические свойства лент при растяжении регламентирует таблица 6 ГОСТ 13726-97. Требования одинаковы для всех марок чистого алюминия (А7, А6, А5, А0, АД0, АД1, АД00, АД).

Состояние	Толщина, мм	σв, МПа, не менее	δ, %, не менее
Без термообработки	5,0–10,5	70	15
М (отожжённое)	0,25–0,5	60	20
М (отожжённое)	св. 0,5–0,9	60	25
М (отожжённое)	св. 0,9–10,5	60	30
Н2 (полунагартованное)	0,8–4,5	100	6
Н (нагартованное)	0,25–0,8	145	3
Н (нагартованное)	св. 0,8–3,5	145	4
Н (нагартованное)	св. 3,5–4,0	130	5

Обратите внимание: по требованию потребителя ленты из чистого алюминия в отожжённом состоянии могут поставляться с ужесточённым требованием — временное сопротивление не более 110 МПа (п. 4.3.2.3 ГОСТ 13726-97). Это важно для применений, где необходима гарантированно мягкая лента.

Условное обозначение при заказе

Обозначение ленты при заказе включает марку алюминия, плакировку (при наличии), состояние материала, толщину, ширину, точность и вид поставки. Схема:

Лента [марка].[плакировка].[состояние] [толщина]×[ширина]×[вид поставки] ГОСТ 13726-97

Примеры обозначения для лент из чистого алюминия:

Обозначение	Расшифровка
Лента АД0.М 0,8×300×РЛ ГОСТ 13726-97	Алюминий АД0, отожжённая, 0,8 мм, ширина 300 мм, в рулоне, нормальная точность
Лента АД0.Н 0,8×300×РЛ ГОСТ 13726-97	Алюминий АД0, нагартованная, 0,8 мм, ширина 300 мм, в рулоне
Лента А5.М 0,5×1200×РЛ ГОСТ 13726-97	Первичный алюминий А5, отожжённая, 0,5 мм, ширина 1200 мм, в рулоне
Лента АД1.М 2П×1500×РЛ ГОСТ 13726-97	Алюминий АД1, отожжённая, 2,0 мм, ширина 1500 мм, повышенная точность

Ленты из чистого алюминия поставляют без плакировки, поэтому обозначение плакировки в условном обозначении отсутствует.

Требования к поверхности и форме рулонов

Поверхность лент должна быть без трещин, расслоений, рванин, сквозных отверстий, пузырей, пережога, плен и пятен коррозии. Допускаются мелкие закаты, надиры, царапины, насечки, потёртости и отпечатки от валков, если их глубина не выводит ленту за пределы половины минусового допуска по толщине. Также допускаются цвета побежалости, пятна от эмульсии и налёт от СОЖ.

Серповидность обрезанных лент толщиной до 3,0 мм и шириной до 1000 мм не должна превышать 3,0 мм на 1 м длины.

Внутренний диаметр рулонов — (500 ± 10) мм или (750 ± 10) мм. Для лент толщиной до 0,5 мм допускается намотка на шпули с внутренним диаметром 70, 100, 250, 280, 290, 300 или 500 мм. Телескопичность рулонов с обрезанными кромками — не более 10 мм, необрезанных — не более 40 мм.

Применение лент из чистого алюминия

Электротехника и электроника

Чистый алюминий обладает удельным электрическим сопротивлением порядка 0,028 Ом·мм²/м, что составляет около 62 % от электропроводности меди. Это делает алюминиевую ленту экономически выгодным проводниковым материалом. Ленты марок А5Е и А7Е применяют для обмотки силовых трансформаторов, изготовления токоведущих шин, конденсаторных обкладок. Нагартованные ленты АД0Н и АД1Н используют для экранирования кабелей, защиты от электромагнитных помех.

Теплообмен и криогенная техника

Теплопроводность чистого алюминия в отожжённом состоянии достигает 220–230 Вт/(м·К). Ленты в состоянии М применяют для изготовления оребрения теплообменников, в том числе в криогенных установках — алюминий не охрупчивается при низких температурах.

Пищевая промышленность и упаковка

Ленты из алюминия марок АД0 и АД1 разрешены для контакта с пищевыми продуктами. Из них штампуют контейнеры, формы для выпечки, крышки для тары. Тонкие ленты (0,25–0,5 мм) — промежуточный передел между лентой и фольгой АД1.

Строительство и изоляция

Ленты из чистого алюминия применяют для герметизации стыков теплоизоляции, защиты трубопроводов, изготовления отливов, нащельников и вентиляционных элементов. Высокая коррозионная стойкость позволяет использовать их без дополнительных покрытий.

Химическая промышленность

Чистый алюминий устойчив к большинству органических кислот, аммиаку, ряду растворителей. Ленты марок А5 и АД0 используют для обкладки химического оборудования, изготовления вкладышей и защитных экранов.

Выбор между марками АД0, АД1, А5 и А7

Все четыре марки — нелегированный алюминий, различающийся по чистоте. С повышением содержания алюминия растут электро- и теплопроводность, коррозионная стойкость, но несколько снижается прочность из-за уменьшения вклада примесей в твёрдорастворное упрочнение.

Критерий	А7 / АД00	А5 / АД0	АД1
Содержание Al	≥ 99,7 %	≥ 99,5 %	≥ 99,3 %
Электропроводность	Наивысшая	Высокая	Высокая
Коррозионная стойкость	Наивысшая	Высокая	Высокая
Типичные применения	Электротехника, конденсаторы	Пищевое оборудование, химия, электротехника	Штамповка, глубокая вытяжка, строительство

С точки зрения механических свойств по ГОСТ 13726-97 все марки чистого алюминия нормируются одинаково — минимальные значения σ_в и δ совпадают. Разница в поведении при эксплуатации определяется уровнем примесей.

При необходимости алюминиевый лист АД1 дополняет ленточный сортамент для задач, требующих мерных плоских заготовок большей ширины.

Теоретическая масса алюминиевых лент

Для расчёта массы лент из чистого алюминия используют переводной коэффициент 0,950 к базовой таблице масс ГОСТ 13726-97 (приложение А), рассчитанной для плотности 2,85 г/см³. Плотность чистого алюминия составляет приблизительно 2,71 г/см³.

Формула для лент шириной до 500 мм (масса 1 м², кг):

M_теор = (H_макс + H_мин) / 2 × ρ / 1000

Формула для лент шириной 600 мм и более (масса 1 м длины, кг):

M_теор = (H_макс + H_мин) / 2 × (B_макс + B_мин) / 2 × ρ / 10⁶

где H — размеры по толщине, мм; B — размеры по ширине, мм; ρ — плотность, г/см³.

Приёмка, контроль и маркировка

Ленты предъявляют к приёмке партиями. Каждая партия — ленты одной марки, одного состояния, одного размера. Документ о качестве содержит условное обозначение, номер партии, массу нетто и результаты испытаний.

Химический состав определяют на двух рулонах от партии. Допускается контроль по каждой плавке. Проверку толщины и ширины проводят на каждом рулоне. Механические свойства контролируют на одном рулоне от партии (для лент с обрезкой кромок). Качество поверхности проверяют визуально, без увеличительных приборов.

Маркировка наносится на наружный виток рулона краской или клеймом и включает марку алюминия, состояние, номер рулона, номер партии и клеймо технического контроля.

Хранение и транспортировка

Временная противокоррозионная защита и упаковка лент — по ГОСТ 9.510. При хранении рулоны должны быть защищены от механических повреждений, воздействия влаги и химически агрессивных сред. При соблюдении условий хранения потребительские свойства лент не изменяются — стандарт не устанавливает ограничений по сроку хранения.

Формы поставки

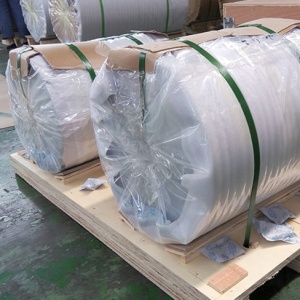

Ленты из чистого алюминия поставляют в рулонах. Рулон формируется из прокатанной заготовки; при толщине до 1,0 мм допускается не более двух обрывов, при большей толщине обрывы не допускаются. Допускается формирование рулона сваркой — не более двух сварных швов, утолщение в месте шва не более 3 % от номинальной толщины.
