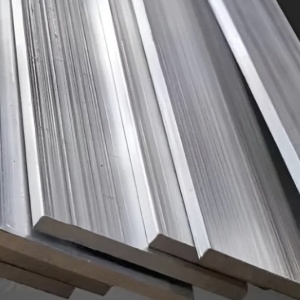

Лента В95 (7075)

Система Al–Zn–Mg–Cu: что такое сплавы серии В95 (7xxx)

Сплавы серии В95 относятся к системе алюминий–цинк–магний–медь (Al–Zn–Mg–Cu) и входят в группу высокопрочных деформируемых алюминиевых сплавов. В международной классификации Aluminum Association им соответствует серия 7xxx, наиболее известный представитель которой — AA7075. Российские марки В95, В95-1, В95пч, В95оч и В96ц объединяет общий принцип упрочнения: цинк и магний образуют при термообработке метастабильные фазы η’ (MgZn₂), обеспечивающие предел прочности на уровне 500–600 МПа и выше. Медь дополнительно повышает прочность и замедляет коррозию под напряжением.

Ленты и фольги из этих сплавов востребованы в авиастроении, ракетной технике и ответственном машиностроении — там, где от тонкого листового полуфабриката требуется максимальное отношение прочности к массе. Ниже подробно рассмотрены марки, химический состав, механические и физические свойства, состояния поставки и области применения лент из высокопрочных алюминиевых сплавов.

Марки сплавов серии В95 и их модификации

Базовый сплав В95 разработан в начале 1950-х годов и до настоящего времени остаётся одним из основных конструкционных материалов авиационной промышленности. Марка и химический состав регламентированы ГОСТ 4784-2019 (ранее ГОСТ 4784-97). Со временем были созданы модификации с ужесточёнными требованиями к чистоте и изменённым легированием.

В95 — базовый высокопрочный сплав

Классический сплав системы Al–Zn–Mg–Cu. Обеспечивает наибольшую прочность среди широко распространённых алюминиевых сплавов в состоянии Т1 (закалка + искусственное старение). Основное назначение — высоконагруженные конструкции, работающие преимущественно на сжатие.

В95-1 — вариант с уточнённым составом

Модификация В95 с химическим составом по ГОСТ 1131-76. Отличается скорректированными пределами содержания легирующих элементов, что обеспечивает более стабильные механические свойства в ленточных полуфабрикатах. Поставляется по ГОСТ 13726 наряду с базовым В95.

В95пч и В95оч — версии повышенной и особой чистоты

Для повышения вязкости разрушения и трещиностойкости в сплаве ограничили содержание примесей железа и кремния, а в марке В95оч — дополнительно снизили концентрацию цинка. Это позволило существенно улучшить пластичность и сопротивление малоцикловой усталости при сохранении статической прочности. Сплавы В95пч и В95оч в состояниях Т2 и Т3 (двухступенчатое коагуляционное старение) по коррозионной стойкости значительно превосходят обычный В95Т1.

В96ц-1 и В96ц-3 — сплавы с цирконием

В сплавах серии В96ц марганец и хром заменены цирконием (0,10–0,25 %), что улучшает прокаливаемость и пластичность крупногабаритных полуфабрикатов. Содержание цинка в В96ц выше, чем в В95 (до 8,0–8,6 %), что обеспечивает прочность на уровне 600–700 МПа. Сплав В96ц-3 рекомендуется для катаных плит, листов и прессованных профилей, применяемых в преимущественно сжатых зонах планера самолётов.

Химический состав сплавов серии В95 по ГОСТ 4784-2019

В таблице приведён химический состав основных марок. Алюминий — основа, его содержание определяется как разность между 100 % и суммой всех остальных элементов.

Элемент	В95	В95пч	В95оч	AA7075 (справочно)
Zn	5,0–7,0	5,0–6,5	5,0–6,0	5,1–6,1
Mg	1,8–2,8	1,8–2,8	2,0–2,6	2,1–2,5
Cu	1,4–2,0	1,4–2,0	1,4–1,8	1,2–2,0
Mn	0,2–0,6	0,2–0,6	0,2–0,5	≤ 0,30
Cr	0,10–0,25	0,10–0,25	0,10–0,20	0,18–0,28
Fe	≤ 0,50	≤ 0,30	≤ 0,15	≤ 0,50
Si	≤ 0,50	≤ 0,25	≤ 0,10	≤ 0,40
Ti	≤ 0,05	≤ 0,05	≤ 0,05	≤ 0,20
Ni	≤ 0,10	≤ 0,10	≤ 0,10	—

Ключевое отличие марок «пч» и «оч» от базового В95 — ужесточённые ограничения на железо и кремний. Грубые интерметаллиды (Al₇Cu₂Fe, Al₁₂(FeMn)₃Si и др.), образующиеся при повышенном содержании этих примесей, снижают пластичность и трещиностойкость. Чем чище сплав, тем лучше характеристики вязкости разрушения при сопоставимой прочности.

Ленты из сплавов В95 и В95-1 по ГОСТ 13726

Основной нормативный документ на алюминиевые ленты — ГОСТ 13726-97 (действующая редакция — ГОСТ 13726-2023). Стандарт предусматривает выпуск лент из сплавов В95 (химический состав по ГОСТ 4784) и В95-1 (химический состав по ГОСТ 1131-76).

Состояния поставки ленты В95

Ленты из сплавов В95 и В95-1 поставляются в следующих состояниях:

Обозначение	Состояние	Характеристика
М	Отожжённое	Максимальная пластичность, минимальная прочность. Лента пригодна к формовке, гибке, штамповке.
Т1	Закалка + искусственное старение	Максимальная прочность. Применяется для силовых элементов.
Т2	Закалка + двухступенчатое (коагуляционное) старение	Прочность ниже на 10–15 % по сравнению с Т1, но значительно лучшая стойкость к коррозии под напряжением и расслаивающей коррозии.
Т3	Закалка + регрессионное старение	Оптимальное сочетание прочности и коррозионной стойкости для сплавов повышенной чистоты.

Плакированные ленты (нормальная плакировка, обозначение А) имеют тонкий слой технического алюминия (2–4 % от толщины на сторону), который защищает основной сплав от коррозии электрохимическим путём.

Размерный сортамент лент

По ГОСТ 13726 ленты из сплавов В95 и В95-1 выпускаются в рулонах. Диапазон размеров зависит от состояния материала и наличия плакировки. Типичные параметры:

Параметр	Диапазон
Толщина	0,3–10,5 мм
Ширина	до 2000 мм (прокаткой требуемой ширины); до 600 мм (продольной резкой)
Точность по толщине	Нормальная или повышенная (П)

Теоретическая масса ленты рассчитывается при плотности 2,85 г/см³, что соответствует сплавам В95 и В95-1.

Механические свойства лент из сплава В95

Механические характеристики ленты определяются маркой сплава и состоянием термообработки. Ниже приведены нормируемые значения при температуре 20 °С.

Марка и состояние	σв, МПа, не менее	δ10, %, не менее
В95 М (отожжённое)	≤ 275	10
В95 Т1 (закалка + искусственное старение)	490–540	6
В95-1 М (отожжённое)	≤ 275	10

Для сравнения: ленты из дюралюминия Д16 в состоянии Т обеспечивают σ_в ≈ 400–440 МПа. Прирост прочности при переходе на В95Т1 составляет порядка 20–30 %, что обуславливает выбор этого сплава для нагруженных силовых конструкций.

Влияние термообработки на свойства

Закалка сплава В95 проводится при температуре 465–475 °С с охлаждением в воде. Искусственное старение на максимальную прочность (режим Т1) выполняется при 120–125 °С в течение 24 часов. Режим Т2 (коагуляционное старение) включает двухступенчатый нагрев: первая ступень при 120 °С, вторая — при 165–175 °С. Режим Т2 несколько снижает прочность, но радикально повышает стойкость к коррозии под напряжением — критический параметр для длительной эксплуатации.

Длительная эксплуатация сплавов В95 ограничена температурой порядка 100–120 °С. При более высоких температурах происходит коагуляция упрочняющих выделений и снижение прочности.

Физические свойства сплава В95

Параметр	Значение
Плотность	2,85 г/см³
Модуль упругости (Е)	72 ГПа
ТКЛР (20–100 °С)	24,0 × 10⁻⁶ 1/°С
Удельная теплоёмкость	≈ 800 Дж/(кг·°С)
Температура начала плавления (солидус)	≈ 475 °С

Плотность В95 — одна из наибольших среди алюминиевых деформируемых сплавов, что обусловлено высоким содержанием цинка и меди. У сплавов серии В96ц плотность ещё выше за счёт увеличенной доли цинка.

Соответствие российских и зарубежных марок

Прямого аналога сплаву В95 в системе AA не существует — состав AA7075 близок, но не идентичен. Таблица ниже носит справочный характер и показывает функциональное сходство.

Российская марка	Ближайший аналог AA	Примечание
В95	AA7075	Близкий состав; различия в нормировании Mn, Cr и примесей
В95пч	AA7075	С ужесточением по Fe и Si
В96ц-3	AA7050	Функционально схож; в обоих сплавах цирконий вместо хрома

При замене материала по зарубежному стандарту необходимо учитывать различия в требованиях к полуфабрикатам, режимах термообработки и допускаемых напряжениях.

Коррозионная стойкость и защита поверхности

Сплавы системы Al–Zn–Mg–Cu подвержены коррозии под напряжением (КР) и расслаивающей коррозии (РК) — это их главное эксплуатационное ограничение. В состоянии Т1 (максимальная прочность) склонность к КР наиболее высока. Для снижения этого риска применяют режимы смягчающего старения Т2 и Т3 и используют сплавы повышенной чистоты (В95пч, В95оч).

Ленты из В95 в большинстве случаев поставляются с плакировкой (слой технического алюминия). Плакировка выполняет роль протекторной защиты: даже при повреждении поверхности коррозия протекает по слою чистого алюминия, а не по высоколегированному основному сплаву. Для неплакированных лент обязательно нанесение защитных покрытий: анодирование, грунтовки, лакокрасочные системы.

Технологические особенности работы с лентой В95

Формовка и гибка

В состоянии М (отожжённом) лента В95 обладает удовлетворительной пластичностью для формовочных операций: гибки, вытяжки, штамповки. В состоянии Т1 формуемость резко ограничена — материал чувствителен к надрезам и склонен к трещинообразованию при сложной деформации. Если деталь требует формовки с последующим упрочнением, её изготавливают из отожжённой ленты, после чего проводят закалку и старение.

Обработка резанием

Сплав В95 хорошо обрабатывается резанием в закалённом и состаренном состоянии. Стружка ломкая, качество обработанной поверхности высокое.

Сварка

Аргонодуговая сварка сплава В95 затруднена из-за склонности к горячим трещинам в шве. Допускается контактная (точечная и шовная) сварка. При проектировании конструкций из лент В95 соединения, как правило, выполняют клёпкой, болтовыми соединениями или склеиванием.

Области применения лент и фольг из сплавов 7xxx

Основные области применения лент из высокопрочных алюминиевых сплавов В95 и В96ц определяются их высокой удельной прочностью и включают:

Авиационная промышленность: обшивка фюзеляжа и крыла, стрингеры, шпангоуты, элементы лонжеронов, обшивка элеронов и рулей. Ленты из В95 в плакированном состоянии широко используются для панелей обшивки, работающих на сжатие.

Ракетно-космическая техника: обечайки, переходники, силовые панели корпусов. Сплавы В95пч и В95оч с режимами старения Т2/Т3 предпочтительны для элементов длительного ресурса.

Машиностроение и транспорт: высоконагруженные конструкции, элементы кузовов спецтехники, детали, работающие при знакопеременных нагрузках (при условии защиты от коррозии).

Спортивное оборудование и точная механика: рамы велосипедов, элементы оружия, крепёжные детали — применяется преимущественно зарубежный аналог AA7075.

Условные обозначения при заказе ленты

Условное обозначение ленты из алюминиевого сплава по ГОСТ 13726 включает: марку сплава, вид плакировки, состояние материала, размеры (толщину и ширину), точность изготовления и форму поставки.

Пример условного обозначения: Лента В95 А Т1 1,5×400×РЛ ГОСТ 13726-97 — лента из сплава В95, с нормальной плакировкой (А), в состоянии закалки и искусственного старения (Т1), толщиной 1,5 мм, шириной 400 мм, в рулоне (РЛ).

Хранение и транспортировка

Ленты из сплавов серии В95 хранят в закрытых складских помещениях, защищённых от атмосферных осадков, влаги и агрессивных химических веществ. При соблюдении условий хранения потребительские свойства материала не изменяются. Рулоны транспортируют в горизонтальном положении с защитой от механических повреждений.

Для получения информации о других марках алюминиевых лент — см. раздел алюминиевая лента. Высокопрочные сплавы системы Al–Cu–Mg в листовом прокате рассмотрены на странице плита дюралевая Д16.
