Пористые фильтрационные пленки из ПТФЭ и СВМПЭ

Пористые фильтрационные плёнки из расширенного политетрафторэтилена (ePTFE/ПТФЭ) и сверхвысокомолекулярного полиэтилена (СВМПЭ) — два принципиально разных типа гидрофобных полимерных мембран с контролируемой пористостью. Каждый тип имеет свои диапазоны размера пор, рабочих температур и химической стойкости, определяющие область применения. Форма поставки: полотно шириной 260–280 мм, толщиной 0,1–2,0 мм.

Принцип фильтрации: структура пор в ПТФЭ и СВМПЭ

Оба материала — твёрдофазные мембраны, где частицы или молекулы задерживаются механически, если их размер превышает диаметр пор. Однако морфология пористой структуры принципиально различается.

ePTFE получают двухосным растяжением тонкодисперсного ПТФЭ из эмульсионной полимеризации при температуре ниже точки плавления. В результате формируется фибриллярная сетка «узлы–фибриллы»: узлы (конгломераты частиц ПТФЭ) соединены вытянутыми нанофибриллами, пространство между ними образует взаимосвязанные поры. Структура трёхмерная и анизотропная — пористость регулируется степенью вытяжки. Материал гидрофобен, поверхностная энергия очень низкая, что предотвращает смачивание водными растворами без внешнего давления.

СВМПЭ-мембраны получают спеканием порошка при повышенной температуре под давлением или методом термически индуцированного разделения фаз (TIPS). Структура — агломерированные частицы с межзёренными порами. В отличие от ePTFE, поверхность СВМПЭ умеренно гидрофобна, и материал лучше смачивается в контакте с водными средами при давлении. Одна сторона плёнки, как правило, более гладкая (рабочая, фильтрующая), другая — более шероховатая (опорная).

Технические характеристики плёнок ePTFE (расширенный ПТФЭ)

Параметр	Значение
Сырьё	Тонкодисперсный ПТФЭ эмульсионной полимеризации, без добавок
Структура	Фибриллярная «узлы–фибриллы», двухосное растяжение
Размер пор	0,1–2 мкм (тип зависит от степени вытяжки)
Пористость	50–85%
Прочность на разрыв	3–6 МПа (зависит от толщины и ориентации)
Удлинение при разрыве	50–120%
Рабочая температура	–20…+260 °C
Стерилизация паром (автоклав)	до +142 °C
Химическая стойкость	Концентрированные кислоты, щёлочи, окислители, растворители, электролиты — стойкость высокая
Смачиваемость	Гидрофобна; не смачивается водными растворами без давления или предварительного увлажнения низкоповерхностной жидкостью
Плотность (расширенная структура)	0,1–0,7 г/см³ (против 2,2 г/см³ у нерасширенного ПТФЭ)

Важно для применения: ePTFE не смачивается водными растворами самопроизвольно — в жидкофазных фильтрах перед вводом в эксплуатацию мембрану необходимо предварительно увлажнить спиртом или другой низкоповерхностной жидкостью, совместимой со средой, либо обеспечить избыточное давление подачи выше давления прорыва жидкости. В газофазных приложениях (вентиляция, дегазация) этого не требуется.

Технические характеристики плёнок СВМПЭ

Параметр	Значение
Сырьё	Порошок СВМПЭ без добавок
Структура	Спечённые частицы с межзёренными порами; асимметричная: гладкая рабочая сторона / шероховатая опорная
Размер пор	2–10 мкм
Пористость	30–50%
Прочность на разрыв	4–8 МПа
Удлинение при разрыве	30–60%
Рабочая температура	–40…+100 °C
pH среды	1–14 (кроме концентрированных окислительных кислот и ароматических/хлорированных растворителей при нагреве)
Химическая стойкость	Щёлочи, разбавленные кислоты, многие водные растворы, абразивные суспензии
Смачиваемость	Умеренно гидрофобна; в водных средах работает при соответствующем давлении подачи

Сравнение ПТФЭ и СВМПЭ: какой тип выбрать

Критерий	ePTFE	СВМПЭ
Тонкость фильтрации	0,1–2 мкм — тонкая и стерилизующая фильтрация	2–10 мкм — грубая и предварительная очистка
Агрессивные среды	Концентрированные кислоты, окислители, органические растворители — без ограничений	Разбавленные кислоты, щёлочи; нестоек к концентрированным окислительным кислотам и хлорированным растворителям при нагреве
Температура	до +260 °C	до +100 °C
Механическая прочность	Чувствительна к истиранию без подложки	Выше абразивостойкость, жёстче
Газофазные применения	Предпочтительна: сочетает высокую газопроницаемость и водоотталкивание	Применяется в технологических газовых потоках
Стерилизация паром	Да, до +142 °C	Нет (температура ограничена)
Регенерация	Химическая, паровая	Химическая (в допустимых реагентах)

Области применения

Гальваника и электрохимия

Плёнки ePTFE используются как материал для анодных чехлов и фильтрационных мешков в гальванических ваннах: никелирование, хромирование, меднение. ПТФЭ устойчив к электролитам на основе сульфатов, хлоридов, хромовой и серной кислот. Размер пор 0,5–2 мкм обеспечивает фильтрацию анодного шлама без нарушения ионного обмена в ванне. СВМПЭ при размере пор 2–10 мкм применяется там, где требуется более высокая проницаемость и достаточна грубая очистка от взвеси. Подробнее о готовых изделиях из ПТФЭ-материала для гальваники: анодные чехлы и фильтровальные рукава PTFE.

Химическая промышленность и микроэлектроника

ePTFE применяется для фильтрации агрессивных жидкостей: концентрированных кислот, щелочей, сильных окислителей, органических растворителей. В производстве микроэлектроники — очистка деионизированной воды, фоторезистов, травильных растворов. Гидрофобность ПТФЭ исключает адсорбцию полярных примесей на стенках пор, что критично для сверхчистых жидкостей. СВМПЭ используют для предварительной очистки потоков с твёрдой взвесью — до тонкой мембранной фильтрации.

Фармацевтика и биотехнологии

ePTFE с размером пор 0,2 мкм — стандартный материал для стерилизующей фильтрации буферов, питательных сред, растворов для инъекций. Мембрана выдерживает паровую стерилизацию (автоклав до +142 °C), не выделяет экстрагируемых веществ и не реагирует с биологическими компонентами. Применяется для вентиляции биореакторов и ферментёров: пропускает воздух и газы, исключает загрязнение культуральной среды. СВМПЭ в этом сегменте используется в диагностическом оборудовании для фильтрации с умеренными требованиями к тонкости очистки.

Пищевая промышленность

ePTFE — для фильтрации технологических жидкостей, осветления напитков, стерилизации воды и пара в линиях, где контакт материала с продуктом нормируется. Не сорбирует и не выделяет вкусовых и запаховых компонентов. СВМПЭ применяется для фильтрации технологических газов, подаваемых в стерильные зоны.

Энергетика и аккумуляторная техника

ePTFE используется как материал сепараторов в некоторых типах аккумуляторных ячеек, а также как дыхательная мембрана для корпусов электрических компонентов: пропускает выравнивающие давление газы, исключает попадание влаги и электролита. СВМПЭ — в сепараторах литий-ионных аккумуляторов, где требуется механическая прочность, химическая стойкость к органическим электролитам и термостабильность до ~100 °C.

Нефтегазовая отрасль и общепромышленные применения

СВМПЭ-фильтры применяются для предварительной очистки технологических газов и жидкостей с твёрдой взвесью, в том числе в абразивных средах. ПТФЭ — для финальной тонкой фильтрации агрессивных сред и для мембранных контакторов при дегазации жидкостей.

Монтаж и регенерация

При монтаже пористой плёнки в корпусном фильтре необходимо обеспечить герметичность периметра — мембрана фильтрует только в пределах рабочей площади, любые обводы по краю делают фильтрацию неэффективной. Направление потока принципиально: для асимметричных СВМПЭ-плёнок поток подаётся на гладкую (фильтрующую) сторону.

ePTFE, предназначенную для жидкофазной фильтрации, перед первым пуском смачивают низкоповерхностной жидкостью (обычно изопропанол, этанол или другой совместимый растворитель), после чего промывают рабочей средой. Без этой операции при подаче водного раствора ниже давления прорыва мембрана останется непроницаемой.

Регенерацию проводят обратной продувкой газом, обратной промывкой совместимой жидкостью или химической очисткой (кислота или щёлочь по химстойкости материала). Для ePTFE допускается паровая стерилизация в автоклаве. Критерий замены — рост перепада давления при неизменном потоке сверх допустимого регламентом значения, а также видимые механические повреждения (проколы, деламинирование).

Форма поставки

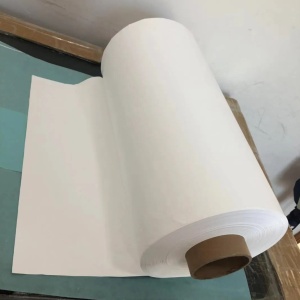

Поставляются в виде полотна: ширина 260–280 мм, толщина 0,1–2,0 мм. Возможна резка в размер по техническому заданию. Для подбора типа (ePTFE или СВМПЭ), размера пор и формы поставки необходимо указать: рабочую среду (состав, концентрация), температуру, требуемую тонкость фильтрации и рабочее давление. Смежная продукция — анодные чехлы и фильтровальные рукава из полиэфирной ткани для гальванических ванн с менее агрессивными средами.

Пришлите запрос с указанием технических требований и необходимого количества.
