Термочехлы

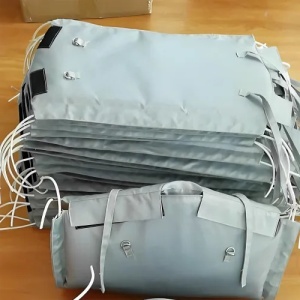

Термочехол — съёмное многослойное изделие для тепловой защиты промышленного оборудования: снижение теплопотерь, защита от конденсата и коррозии под изоляцией (CUI), огнезащита и шумоизоляция. В отличие от монолитной изоляции, термочехол демонтируется без разрушения — что критично при техническом обслуживании арматуры, фланцев, насосов, клапанов и нестандартных узлов трубопроводов. Применяется в нефтегазовой, энергетической, металлургической, пищевой и фармацевтической отраслях.

Конструкция термочехла

Стандартный термочехол состоит из трёх функциональных элементов:

• Внешний защитный слой — ткань или металлический кожух; воспринимает механические, химические и климатические воздействия, удерживает форму изделия.
• Теплоизоляционный наполнитель — волокнистый, пористый или слоистый материал, обеспечивающий основное термическое сопротивление.
• Крепёжные элементы — нити, застёжки, ремни и хомуты для надёжной фиксации и удобного демонтажа.

На внешний слой наносятся функциональные покрытия (гидрофобные, химически стойкие, антистатические, огнезащитные) в зависимости от условий эксплуатации. Конструкция определяется тремя параметрами: рабочей температурой, характером воздействующей среды и требованиями к демонтируемости.

Классификация термочехлов по рабочей температуре

• Низкотемпературные (–200…+150 °C) — криогенные трубопроводы (СПГ, жидкий азот), защита от замерзания, пищевая и фармацевтическая промышленность. Наполнитель: специальные марки вспененного синтетического каучука, аэрогельные маты.
• Среднетемпературные (+150…+700 °C) — теплосети, котлы, трубопроводная арматура, кабельные проходки, транспортное машиностроение. Наполнитель: базальтовая вата, минеральная вата, стеклоткань.
• Высокотемпературные (+700…+1260 °C) — промышленные печи, газовые турбины, металлургическое оборудование, сварочные шторы. Наполнитель: керамическое волокно с внешним слоем из кремнеземной или керамической ткани.
• Специальные исполнения — взрывозащищённые (зоны Ex): антистатическое покрытие; санитарные (пищепром, фарма): гладкие химически инертные поверхности; компактные: аэрогель или микропористый материал для узлов с ограниченным зазором.

Материалы внешнего слоя

Кремнеземные ткани

Производятся из волокон диоксида кремния с содержанием SiO₂ ≥95% (марки КТ) или ≥98% (марки PS) по ТУ 6-48-64-91 и ГОСТ Р 56212-2014. Поверхностная плотность 600–1400 г/м². Рабочая температура — длительно до 1000 °C, кратковременно до 1200 °C. Теплопроводность 0,035–0,045 Вт/(м·К). Химически стойки к кислотам и щелочам; плавиковая кислота разрушает волокно. Типовые марки внешнего слоя: КТ-11, КТ-11-ТО (термообработанная). Применяются в нефтегазовом и металлургическом оборудовании, энергетике. Возможны пропитки: силикон (до 250–280 °C), вермикулит (до 1000–1100 °C), PTFE (до 260 °C).

Керамические ткани

Изготавливаются из алюмосиликатного волокна (Al₂O₃/SiO₂ 45–55%). Поверхностная плотность 500–1000 г/м². Рабочая температура — до 1260 °C длительно (высокоглинозёмистые марки — до 1430 °C). Теплопроводность 0,03–0,04 Вт/(м·К). При резке и монтаже образуется пыль, требующая защиты органов дыхания. Применяются в энергетике, авиации и металлургии. Варианты с вермикулитовой пропиткой или металлической фольгой снижают лучистую составляющую теплопотерь.

Базальтовые ткани

Вырабатываются из непрерывного базальтового волокна. Марки: БТ-11, ТБК-100. Поверхностная плотность 300–800 г/м². Рабочая температура — до 700 °C длительно (выше 800 °C базальтовое волокно начинает кристаллизоваться и терять прочность, расплавление при ~1100 °C). Теплопроводность 0,038–0,045 Вт/(м·К). Экологически безопасная альтернатива асбестовым тканям. Чувствительны к воздействию сильных кислот. Применяются в ЖКХ, строительстве, автомобилестроении, средствах защиты сварщика.

Стеклоткани (E-стекло)

Стандартные теплоизоляционные стеклоткани по ГОСТ 19907-2015. Марка ЭЗ-200 и аналоги. Поверхностная плотность 200–600 г/м². Рабочая температура — до 550 °C. Теплопроводность 0,05–0,07 Вт/(м·К). Экономичный вариант для среднетемпературных применений: теплоизоляционные кожухи оборудования пищевой промышленности и энергетических установок.

Металлические оболочки

Нержавеющая сталь (AISI 316/316L) — в агрессивных средах и при температурах до 1200 °C; толщина листа 0,3–1,0 мм. Алюминиевый кожух — до 550 °C; более лёгкий, применяется в ненагруженных конструкциях. Металлические оболочки обеспечивают максимальную механическую прочность, однако существенно утяжеляют изделие и усложняют монтаж по сравнению с тканевым исполнением.

Теплоизоляционные наполнители

Керамическое волокно (алюмосиликатное)

Рабочая температура — до 1260 °C (стандартные марки); высокоглинозёмистые марки с Al₂O₃ ≥60% — до 1430 °C. Плотность 64–160 кг/м³. Теплопроводность существенно зависит от температуры: около 0,05–0,07 Вт/(м·К) при 200 °C и 0,15–0,18 Вт/(м·К) при 1000 °C. Гибкий материал, хорошо формируется по криволинейным поверхностям. Основной наполнитель высокотемпературных чехлов в металлургии и энергетике. При резке и монтаже требуется защита органов дыхания от керамической пыли.

Аэрогель кремнезёмный

Рабочий диапазон –200…+650 °C. Теплопроводность 0,014–0,020 Вт/(м·К) — минимальная среди серийных теплоизоляционных материалов при сопоставимых рабочих температурах. Плотность 150–200 кг/м³ (для аэрогельных матов-одеял на волокнистой основе). Основное преимущество — малая толщина чехла при высокой эффективности, пригодность для криогенных температур. Недостатки: высокая стоимость, ограниченная механическая стойкость матрицы при циклических нагрузках. Применяется в нефтегазовой промышленности и авиации, где критичны ограничения по габаритам.

Базальтовая вата

Рабочая температура — до 700 °C. Плотность 30–100 кг/м³. Теплопроводность 0,038–0,050 Вт/(м·К). Экологически безопасна, доступна, невысокая стоимость. При эксплуатации в условиях возможного увлажнения требует герметичного внешнего слоя или гидрофобизации: намокшая вата многократно теряет теплоизоляционные свойства и провоцирует CUI. Оптимальный наполнитель для среднетемпературных чехлов ЖКХ и общепромышленного оборудования.

Вспененный синтетический каучук

Стандартные марки: рабочая температура –50…+105 °C. Специальные марки с модифицированным составом: –200…+150 °C. Теплопроводность 0,034–0,040 Вт/(м·К). Плотность 40–80 кг/м³. Закрытопористая структура обеспечивает высокое сопротивление паропроницанию (фактор μ > 7000), что устраняет конденсат на «холодных» трубопроводах без дополнительной пароизоляции. Группа горючести Г1 (трудногорючий). Применяется для изоляции криогенного оборудования (специальные марки), ХВС, кондиционирования и пищевой промышленности.

Вспененный полиэтилен

Рабочая температура –60…+90 °C (отдельные марки до +100 °C). Теплопроводность 0,035–0,045 Вт/(м·К). Плотность 25–50 кг/м³. Лёгкий и экономичный материал. Под механической нагрузкой деформируется; при длительной эксплуатации выше +80 °C теряет упругость. Применяется в ЖКХ и строительстве, где не требуется долгосрочная термостойкость.

Минеральная вата

Рабочая температура — до 650 °C (специальные марки с повышенным содержанием кристаллических фаз — до 700 °C). Теплопроводность 0,040–0,050 Вт/(м·К) при 20 °C. Плотность 50–150 кг/м³. Доступна, невысокая стоимость. Основной недостаток — гигроскопичность: намокая, теряет теплоизоляционные свойства и ускоряет CUI. В термочехлах применяется только при герметичном внешнем слое.

Микропористые материалы

Теплопроводность 0,020–0,030 Вт/(м·К) при 500 °C — в 3–4 раза ниже минеральной ваты при той же температуре. Рабочая температура — до 1000 °C. Плотность 200–300 кг/м³. Применяются там, где критична минимальная толщина изоляционного слоя при высоких температурах: оборудование нефтехимии, авиационные агрегаты, узлы с жёсткими пространственными ограничениями. Высокая стоимость оправдана только при конструктивной необходимости.

Кальций-силикатные изделия

Рабочая температура — до 1000 °C. Теплопроводность 0,05–0,09 Вт/(м·К) (зависит от марки и рабочей температуры). Плотность 200–300 кг/м³. Жёсткий материал — не деформируется под нагрузкой, удерживает форму чехла при вибрации. Применяется в энергетике и металлургии там, где мягкий наполнитель был бы смят в процессе эксплуатации.

Крепёжные элементы

Выбор крепежа определяет удобство монтажа и срок службы чехла в не меньшей степени, чем основные материалы.

• Термостойкие нити для шовного соединения — стекловолоконные (до 550 °C), кремнеземные (до 1000 °C), нить PTFE (до 260 °C, химически инертная). PTFE-нить применяется для сшивки чехлов, работающих в агрессивных или высокочистых средах.
• Застёжки и ремни — силиконовые липучки до 250 °C для быстросъёмных чехлов; нержавеющие ремни AISI 304/316 до 1200 °C для высокотемпературных применений.
• Хомуты из нержавеющей стали AISI 304/316, диаметр 20–500 мм. Обеспечивают надёжную фиксацию на трубах и цилиндрических поверхностях.

Функциональные покрытия и пропитки

• Силиконовая пропитка — гидрофобность, до 250–280 °C. Для работы в условиях контакта с влагой и в криогенных системах.
• Фторопластовое покрытие (PTFE) — химическая стойкость к кислотам, щелочам и органическим растворителям, до 260 °C.
• Вермикулитовая пропитка — огнестойкость, до 1000–1100 °C. Сварочные шторы, огнезащитные чехлы, экраны в металлургии.
• Алюминиевая фольга — отражение лучистого теплового потока, до 550 °C. Снижает лучистую составляющую теплопотерь.
• Антистатические покрытия — поверхностное сопротивление 10⁶–10⁹ Ом, до 150–180 °C. Обязательны для взрывозащищённых зон (Ex) нефтехимических производств.

Выбор конструкции по условиям применения

• До +105 °C: стандартный вспененный синтетический каучук — встроенная пароизоляция, нет конденсата без дополнительных мер.
• До +150 °C (специальный диапазон каучука): специальные марки вспененного синтетического каучука.
• +150…+700 °C: базальтовая или минеральная вата с герметичным внешним слоем из базальтовой ткани (БТ-11, ТБК-100) или стеклоткани (ЭЗ-200). Оптимальное соотношение стоимости и характеристик.
• +700…+1260 °C: керамическое волокно с внешним слоем из кремнеземной (КТ-11) или керамической ткани; при высоком тепловом излучении — вермикулитовая пропитка внешнего слоя.
• Ограниченный зазор: аэрогельный мат или микропористый материал — толщина чехла в 2–3 раза меньше при том же термическом сопротивлении.
• Защита от CUI: аэрогель или вспененный каучук — не накапливают влагу и не провоцируют подизоляционную коррозию.
• Агрессивные химические среды: внешний слой из кремнеземной ткани с PTFE-пропиткой, нити — PTFE.
• Взрывозащищённые зоны: внешний слой с антистатическим покрытием, контролируемое поверхностное сопротивление.
• Вибрация и механические нагрузки: кальций-силикатный или микропористый наполнитель — удерживает форму, не сминается.

Сравнительные характеристики материалов

Материалы внешнего слоя:

Материал	Рабочая температура, °C	Плотность, г/м²	λ, Вт/(м·К)	Типичные применения
Кремнеземная ткань	до 1000 (кратк. до 1200)	600–1400	0,035–0,045	Нефтегаз, металлургия, энергетика
Керамическая ткань	до 1260 (высокоглинозём. до 1430)	500–1000	0,03–0,04	Энергетика, авиация, металлургия
Базальтовая ткань	до 700	300–800	0,038–0,045	ЖКХ, строительство, автопром
Стеклоткань E-стекло (ГОСТ 19907-2015)	до 550	200–600	0,05–0,07	Энергетика, пищевая промышленность
Нерж. сталь AISI 316/316L	до 1200	0,3–1,0 мм (толщина)	—	Нефтехимия, металлургия

Теплоизоляционные наполнители:

Материал	Рабочая температура, °C	Плотность, кг/м³	λ, Вт/(м·К)	Типичные применения
Керамическое волокно	до 1260 (спец. до 1430)	64–160	0,05–0,18 *	Металлургия, энергетика
Базальтовая вата	до 700	30–100	0,038–0,050	ЖКХ, строительство
Аэрогель кремнезёмный	–200…+650	150–200	0,014–0,020	Нефтегаз, авиация, криогеника
Вспен. синт. каучук (стандарт)	–50…+105	40–80	0,034–0,040	ЖКХ, кондиционирование, пищепром
Вспен. синт. каучук (спец. марки)	–200…+150	40–80	0,034–0,040	Криогеника, нефтегаз
Вспен. полиэтилен	–60…+90	25–50	0,035–0,045	ЖКХ, временная изоляция
Минеральная вата	до 650	50–150	0,040–0,050	Энергетика, строительство
Микропористые материалы	до 1000	200–300	0,020–0,030	Нефтехимия, авиация
Кальций-силикат	до 1000	200–300	0,05–0,09	Энергетика, металлургия

* Теплопроводность керамического волокна существенно возрастает с температурой: ~0,05–0,07 Вт/(м·К) при 200 °C, ~0,15–0,18 Вт/(м·К) при 1000 °C.

Формы поставки

Термочехлы изготавливаются по индивидуальному эскизу под конкретный узел, арматуру или нестандартный участок трубопровода. Для подбора конструкции укажите: рабочую температуру, характер среды (агрессивная, криогенная, взрывоопасная зона), требования к монтажу и демонтажу, минимальный тираж. Также поставляются сырьевые материалы для самостоятельного изготовления: кремнеземные и базальтовые ткани, стеклоткань, нити. Ознакомьтесь с фильтровальными рукавами и анодными чехлами из стеклоткани как смежным ассортиментом.

Пришлите эскиз с указанием материала и минимального количества.
