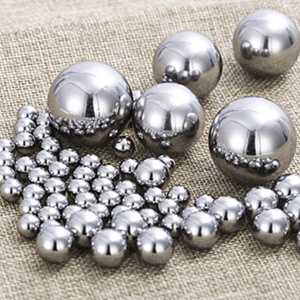

Мелющие шары нержавеющие

Марки нержавеющей стали для мелющих шаров: выбор по условиям применения

Мелющие шарики из нержавеющей стали применяются там, где контакт с обрабатываемым материалом не допускает загрязнения железом, а рабочая среда — коррозионно-активная. Это фундаментальное отличие от шаров из углеродистой стали ШХ15. Выбор марки стали определяет не только ресурс шаров, но и чистоту помола.

Поставляемые марки и их принципиальные отличия разобраны ниже с опорой на ГОСТ и ТУ, без маркетинговых упрощений.

Сталь 95Х18Ш — для агрессивных сред и максимальной твёрдости

Сталь 95Х18Ш (ГОСТ 5632, мартенситный класс) — высокохромистая коррозионностойкая сталь с содержанием углерода ~0,95% и хрома ~18%. Буква «Ш» в обозначении означает электрошлаковый переплав (ЭШП), что обеспечивает повышенную однородность структуры и пониженное содержание неметаллических включений по сравнению с базовой маркой 95Х18.

Шарики из стали 95Х18Ш изготавливаются по ТУ 37.006.080-83 (условное обозначение — Ю). Диаметры — от 1,588 мм до 60,0 мм. Твёрдость в термообработанном состоянии:

• закалка — не менее 56 HRC;
• закалка с обработкой холодом (−70…−80 °C) — не менее 59 HRC.

Сталь 95Х18Ш является российским аналогом AISI 440C (США) и X105CrMo17 (Германия). Ключевые области применения шаров из этой марки — нефтяная, нефтеперерабатывающая, атомная, алмазо- и золотоперерабатывающая промышленность, а также химические производства с агрессивными жидкими средами.

Сталь магнитная (мартенситная структура). Это необходимо учитывать, если технология требует немагнитных мелющих тел.

Сталь 20Х13 — общепромышленное применение при умеренных нагрузках

Сталь 20Х13 (ГОСТ 5632, мартенситный класс) содержит ~0,20% углерода и ~13% хрома. Коррозионная стойкость существенно ниже, чем у 95Х18Ш: сталь работает в слабоагрессивных средах — воздухе, воде, разбавленных растворах. В концентрированных кислотах и хлоридсодержащих средах коррозионная стойкость недостаточна.

Без термической обработки твёрдость шариков из 20Х13 составляет до 240 НВ (~22 HRC). Это значительно ниже, чем у закалённой 95Х18Ш, что определяет более ограниченный ресурс при абразивном помоле. Закалка 20Х13 позволяет повысить твёрдость, однако уступает 95Х18Ш.

Сталь магнитная. Применяется там, где не требуется предельная коррозионная стойкость и высокая твёрдость: для некоторых видов смешивания, диспергирования, в менее агрессивных условиях.

Сталь 12Х18Н10Т — пищевые и химические производства

Сталь 12Х18Н10Т (ГОСТ 5632, аустенитный класс) содержит ~18% хрома, ~10% никеля, стабилизирована титаном. Аустенитная структура не позволяет закаливать сталь до высокой твёрдости: твёрдость шариков в поставляемом состоянии — до 240 НВ.

Принципиальные отличия от мартенситных марок:

• немагнитная (точнее — слабомагнитная, что важно для ряда технологических процессов);
• высокая коррозионная стойкость в широком диапазоне сред;
• допущена для контакта с пищевыми продуктами и фармацевтическим сырьём.

Российский аналог AISI 321. Применяется в пищевой, фармацевтической, химической промышленности — везде, где требуется немагнитный мелющий элемент с гарантированной коррозионной стойкостью. Подробнее об этой марке — на странице нержавеющий шар 12Х18Н10Т.

Нормативная база: ГОСТ 3722-2014 и степени точности шариков

Действующий российский стандарт на стальные шарики — ГОСТ 3722-2014 «Подшипники качения. Шарики стальные. Технические условия» (введён с 01.01.2016, заменил ГОСТ 3722-81). Стандарт распространяется как на шарики для подшипников качения, так и на шарики, применяемые в виде отдельных деталей, включая мелющие тела. Соответствует ISO 3290-1:2008 (неэквивалентно, NEQ).

Параллельно действуют отраслевые технические условия для конкретных марок сталей. Для 95Х18Ш — ТУ 37.006.080-83.

Степени точности стальных шариков по ГОСТ 3722-2014

ГОСТ 3722-2014 устанавливает 11 степеней точности, обозначаемых в порядке снижения точности:

G3 → G5 → G10 → G16 → G20 → G24 → G28 → G40 → G60 → G100 → G200

Степень G3 — наивысшая точность (авиакосмическая техника, прецизионные приборы). Степень G200 — наименьшая по ГОСТ 3722-2014.

Для мелющих тел в промышленности, как правило, применяют шарики степеней точности G40–G200. Степень точности влияет на допуски по диаметру, форму поверхности и шероховатость. Для задач помола, где требования по геометрии невысоки, допустимы более грубые степени, что снижает стоимость.

Степень точности	Типичное применение
G3–G10	Прецизионные подшипники, аэрокосмическая техника
G16–G28	Стандартные подшипники качения
G40–G100	Мелющие тела, затворные клапаны, детали общего назначения
G200	Декоративные элементы, менее ответственные применения

Диаметры, масса шарика и расчёт количества в партии

Ниже приведены расчётные данные для нержавеющих шариков при плотности стали ~7,9 г/см³. Значения округлены; точные данные зависят от марки стали и способа производства.

Диаметр, мм	Масса одного шарика, г	Штук в 1 кг	Штук в 10 кг
5	~0,52	~1 940	~19 400
10	~4,14	~242	~2 420
20	~33,1	~30	~302
30	~111,5	~9	~90
40	~264,8	~4	~38

Диапазон поставляемых диаметров — от 1 до 60 мм. Промежуточные размеры — по запросу.

Как выбрать марку стали: сравнительная таблица

Выбор марки стали определяется характером рабочей среды, требованиями к твёрдости и износостойкости, допустимостью магнитных свойств и санитарными требованиями к продукту помола.

Параметр	95Х18Ш	20Х13	12Х18Н10Т
Класс стали	Мартенситный	Мартенситный	Аустенитный
Твёрдость (после ТО)	≥56 HRC (закалка)	до 240 НВ (~22 HRC)	до 240 НВ (не закаливается)
Коррозионная стойкость	Высокая (агрессивные среды)	Умеренная (слабоагрессивные среды)	Высокая, широкий диапазон сред
Магнитные свойства	Магнитная	Магнитная	Слабомагнитная / немагнитная
Зарубежный аналог	AISI 440C / X105CrMo17	AISI 420 (близко)	AISI 321
Типичное применение	Нефтехимия, атомная, горнодобывающая	Общепромышленный помол, умеренные нагрузки	Пищевая, фармацевтическая, химическая

Области применения нержавеющих мелющих шаров

Горнодобывающая промышленность: алмазо- и золотопереработка

Шарики из стали 95Х18Ш применяются на обогатительных фабриках при мокром измельчении алмазосодержащих и золотосодержащих руд. Коррозионная стойкость в пульпах (растворы с pH кислой стороны, хлоридсодержащие) и высокая твёрдость обеспечивают ресурс, недостижимый для углеродистых сталей. Металлические примеси от износа шаров не должны загрязнять концентрат.

Нефтяная и нефтеперерабатывающая промышленность

Шарики 95Х18Ш применяются как запорные элементы клапанов и как мелющие тела в условиях контакта с нефтепродуктами, нефтяными эмульсиями, сероводородсодержащими средами. Ключевое требование — стойкость к точечной коррозии и сероводородному растрескиванию (при правильно подобранной термообработке).

Атомная промышленность

Применение нержавеющих шариков в атомной отрасли обусловлено требованиями к чистоте материала (ЭШП-переплав даёт минимальное содержание неметаллических включений), коррозионной стойкости и механической надёжности в специфических средах.

Пищевая и фармацевтическая промышленность

Здесь безальтернативны шарики из аустенитных сталей — 12Х18Н10Т, 08Х19Н10 и их аналогов. Требования: отсутствие взаимодействия с продуктом, соответствие санитарным нормам, немагнитность (исключает магнитное разделение мелющих тел от продукта). Для измельчения фармацевтических субстанций, специй, пигментов, пищевых добавок.

Химическая промышленность и лабораторный помол

Малые партии шаров (5–20 кг) типичны для лаборатории, опытного производства, мелкосерийного выпуска. Диаметры 5, 10, 20 мм — наиболее востребованный ряд. Выбор марки стали диктуется средой и требованиями к чистоте помола. Для органических растворителей и слабых кислот подходит 12Х18Н10Т; для более агрессивных сред — 95Х18Ш.

Требования к помолу и поведение шаров в шаровых мельницах

Эффективность измельчения зависит от соотношения диаметра шара и размера исходного материала, плотности загрузки барабана, частоты вращения и физико-механических свойств шаров. Несколько практических ориентиров:

• Более мелкие шары (5–10 мм) применяются для тонкого и сверхтонкого помола, крупные (20–60 мм) — для предварительного измельчения.
• Смешанная загрузка шаров разных диаметров даёт более равномерный гранулометрический состав продукта.
• Твёрдые шарики (95Х18Ш, ≥56 HRC) обеспечивают меньший износ и меньшее металлическое загрязнение помола по сравнению с более мягкими 20Х13.
• При работе в кислых водных средах шарики из мартенситных сталей требуют оценки стойкости к питтинговой коррозии с учётом pH и состава среды.

Формы поставки нержавеющих мелющих шаров

Поставка осуществляется в нескольких форматах — в зависимости от потребности:

• расфасовка по массе (кг) — стандартная форма для промышленных партий;
• расфасовка по количеству (штук) — для малых лабораторных и опытных партий, где важна точность количества;
• полные мешки, коробки, ведра — по согласованию с заказчиком.

Минимальная партия, состав, диаметры и степени точности — по запросу. Для требований по химическому составу и механическим свойствам предоставляются сертификаты качества.

Информацию о других видах нержавеющего проката и изделий из нержавеющих сталей см. в разделе нержавеющий прокат.

Требования к заявке и критерии выбора шариков

Для корректного подбора и оформления заказа необходимо указать:

• диаметр шарика (мм) или допустимый диапазон диаметров;
• марку стали или условия эксплуатации (рабочая среда, pH, температура);
• степень точности (G40, G100, G200 или по согласованию);
• необходимость термообработки (закалка, закалка + обработка холодом);
• количество (кг или штук);
• требования к документации (сертификат, протокол испытаний).

Если рабочая среда и условия нагружения не определены точно, рекомендуем до оформления заявки проконсультироваться с технологом производства: неправильный выбор марки стали приводит к ускоренному износу шаров и загрязнению продукта.
