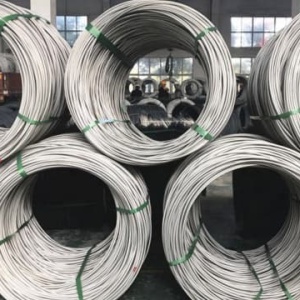

Проволока 12Х17

Проволока из стали 12Х17 — общая характеристика

Проволока из стали 12Х17 (старое обозначение — Х17) представляет собой холоднотянутый полуфабрикат из ферритной хромистой коррозионностойкой стали. Материал относится к классу безникелевых нержавеющих сталей с повышенным содержанием хрома (16–18 %). Основное достоинство — сочетание коррозионной стойкости в окислительных средах умеренной агрессивности с относительно невысокой стоимостью по сравнению с хромоникелевыми аустенитными марками.

По ГОСТ 5632-2014 сталь 12Х17 классифицируется как коррозионно-стойкая жаростойкая сталь ферритного класса. Ферритная структура сохраняется при всех температурах вплоть до плавления и не претерпевает полиморфных превращений, что определяет ряд технологических особенностей: невозможность упрочнения закалкой, склонность к росту зерна при нагреве и хрупкость при отрицательных температурах.

Проволока 12Х17 (чаще диаметром 2,8 мм) используется как конструкционный материал для изготовления деталей, крепежа, пружин, сеток и элементов оборудования, работающих в контакте с разбавленными растворами кислот и солей окислительного характера.

Расшифровка марки 12Х17

Обозначение «12Х17» по системе маркировки легированных сталей расшифровывается так: число 12 — массовая доля углерода в сотых долях процента (до 0,12 %), буква «Х» — наличие хрома как основного легирующего элемента, число 17 — среднее содержание хрома в процентах (около 17 %). Других легирующих элементов в маркировке нет — сталь относится к простым хромистым ферритным нержавеющим сталям.

Химический состав стали 12Х17 по ГОСТ 5632-2014

Химический состав определяет все основные свойства проволоки. Ниже приведены нормы по действующему стандарту.

Элемент	C	Si	Mn	Cr	S	P
Массовая доля, %	до 0,12	до 0,8	до 0,8	16,0–18,0	до 0,025	до 0,035

Хром — единственный легирующий элемент. Именно он формирует на поверхности проволоки пассивную оксидную плёнку Cr₂O₃, которая обеспечивает стойкость к атмосферной, кислотной и электрохимической коррозии. Содержание углерода ограничено 0,12 % для обеспечения пластичности и снижения склонности к межкристаллитной коррозии. Никель, молибден и титан в составе отсутствуют — это принципиальное отличие от аустенитных нержавеющих сталей типа 12Х18Н10Т.

Кремний и марганец присутствуют как технологические примеси; сера и фосфор ограничены на уровне, типичном для качественных коррозионностойких сталей.

Физические свойства стали 12Х17

Физические характеристики определяют поведение проволоки при нагреве, электрическом нагружении и тепловом расширении. Данные приведены по справочным материалам марочника стали и сплавов.

Параметр	Значение
Плотность при 20 °С	7720 кг/м³
Модуль упругости при 20 °С	2,32 × 10⁵ МПа
Теплопроводность при 100 °С	24 Вт/(м·К)
ТКЛР (20–100 °С)	10,4 × 10⁻⁶ 1/°С
Удельное электросопротивление при 20 °С	560 × 10⁻⁹ Ом·м
Удельная теплоёмкость (20–100 °С)	462 Дж/(кг·К)

Теплопроводность 12Х17 заметно выше, чем у аустенитных хромоникелевых сталей (для сравнения: у 12Х18Н10Т — около 15 Вт/(м·К)). Это улучшает условия теплоотвода при механической обработке и эксплуатации в теплообменном оборудовании. Коэффициент теплового расширения, напротив, ниже, чем у аустенитных марок, что снижает термические напряжения при циклическом нагреве.

Сталь 12Х17 является ферромагнитной — проволока притягивается магнитом. Это важно учитывать при выборе материала для неферромагнитных конструкций.

Механические свойства проволоки 12Х17

Механические характеристики зависят от вида полуфабриката, термического состояния и условий обработки. Для проволоки диаметром 2,8 мм определяющим является состояние после холодного волочения (нагартованное) либо после отжига. Ниже приведены справочные данные по прутковому прокату из стали 12Х17 в отожжённом состоянии.

Механические свойства прутка 12Х17 после отжига (ГОСТ 5949)

Параметр	Значение
Временное сопротивление разрыву σв	не менее 390 МПа
Предел текучести σ₀,₂	не менее 245 МПа
Относительное удлинение δ₅	не менее 20 %
Относительное сужение ψ	не менее 50 %
Твёрдость HB (после отжига)	126–197 МПа

Холоднотянутая проволока в нагартованном состоянии имеет повышенное временное сопротивление (до 490 МПа и выше) при снижении относительного удлинения. Конкретные значения зависят от степени обжатия при волочении и определяются ТУ на проволочную продукцию.

Для термически обработанной (отожжённой) проволоки характерно сочетание умеренной прочности с хорошей пластичностью, что позволяет выполнять гибку, формовку и навивку без образования трещин.

Изменение модуля упругости при нагреве

При повышении температуры модуль упругости стали 12Х17 снижается. Это необходимо учитывать при расчёте пружинных элементов и конструкций, работающих при повышенных температурах.

Температура, °С	20	100	200	300	400	500	600	700	800
E × 10⁵, МПа	2,32	2,27	2,19	2,11	2,01	1,92	1,82	1,65	1,48

Коррозионная стойкость проволоки из стали 12Х17

Сталь 12Х17 проявляет коррозионную стойкость в следующих средах: атмосферные условия (в том числе промышленная атмосфера), разбавленные растворы азотной, уксусной и лимонной кислот, растворы солей с окислительными свойствами, серосодержащие среды (в которых сталь сохраняет пассивное состояние). Материал пригоден для работы с пищевыми средами — дрожжами, опарой, растворами пищевых кислот.

Стойкость к коррозии обеспечивается пассивной плёнкой оксида хрома, которая формируется на воздухе самопроизвольно. Для восстановления плёнки после механических повреждений достаточно контакта с кислородосодержащей средой.

Ограничения по коррозионной стойкости

Проволока 12Х17 не рекомендуется для работы в следующих условиях:

— восстановительные среды (соляная кислота, серная кислота в концентрированном виде) — пассивная плёнка разрушается;

— хлоридсодержащие среды при повышенных температурах — риск питтинговой и щелевой коррозии (в отличие от молибденсодержащих марок);

— длительная эксплуатация в диапазоне 400–500 °С — в этом интервале развивается так называемая «475-градусная хрупкость», вызванная распадом феррита на обогащённую хромом α’-фазу, что приводит к снижению пластичности и ударной вязкости, а также к ухудшению коррозионной стойкости;

— сварные соединения без последующей термообработки — зона термического влияния склонна к межкристаллитной коррозии из-за выпадения карбидов хрома по границам зёрен.

Жаростойкость стали 12Х17

По ГОСТ 5632-2014 сталь 12Х17 относится к жаростойким (окалиностойким) сталям. Она способна работать в газовых средах без существенного окисления при температурах до 900 °С в ненагруженном или слабонагруженном состоянии. Это свойство используется при изготовлении элементов печного оборудования, теплообменников и газоотводящих систем.

Однако необходимо учитывать, что длительная эксплуатация в диапазоне 400–500 °С вызывает необратимое охрупчивание. Поэтому рабочий температурный диапазон для нагруженных деталей из проволоки 12Х17 ограничен либо областью ниже 400 °С, либо выше 500 °С (при кратковременных нагревах — до 900 °С).

Термическая обработка проволоки 12Х17

Основным видом термической обработки стали 12Х17 является отжиг. Закалкой эта сталь не упрочняется, поскольку ферритная структура не претерпевает фазовых превращений при охлаждении.

Режим отжига

Температура отжига проволоки — 760–780 °С, охлаждение на воздухе. Отжиг снимает наклёп после холодного волочения, восстанавливает пластичность и коррозионную стойкость. Выдержка при температуре отжига должна быть достаточной для прогрева всего сечения — для проволоки диаметром 2,8 мм это обычно не менее 30 минут.

475-градусная хрупкость

При длительных выдержках в интервале 400–500 °С (особенно вблизи 475 °С) в стали 12Х17 происходит распад α-феррита на железообогащённую α-фазу и хромообогащённую α’-фазу. Это приводит к резкому падению ударной вязкости и пластичности. Хрупкость обратима: нагрев выше 550 °С с последующим быстрым охлаждением восстанавливает исходные свойства. Тем не менее этот эффект необходимо учитывать при выборе стали 12Х17 для длительной эксплуатации в указанном температурном диапазоне.

Рост зерна

Ферритные стали склонны к росту зерна при нагреве выше 900–950 °С. Крупнозернистая структура снижает пластичность и ударную вязкость, причём измельчить зерно фазовой перекристаллизацией невозможно. Поэтому превышение температуры отжига или длительный нагрев при высоких температурах для проволоки 12Х17 недопустимы.

Свариваемость

Сталь 12Х17 относится к трудносвариваемым материалам. Для получения качественных сварных соединений требуется предварительный подогрев до 200–300 °С и последующий отпуск (отжиг) при 700–760 °С для восстановления коррозионной стойкости и снятия остаточных напряжений в зоне термического влияния.

При сварке без подогрева и термообработки в околошовной зоне происходит выпадение карбидов хрома по границам зёрен, рост зерна и охрупчивание. Это ограничивает применение проволоки 12Х17 в сварных конструкциях. Для ответственных сварных узлов рекомендуется выбирать стабилизированные марки (08Х17Т) или аустенитные стали.

Работа при отрицательных температурах

Ферритная структура стали 12Х17 обусловливает хладноломкость — резкое снижение ударной вязкости при понижении температуры ниже 0 °С. Проволока и изделия из неё не предназначены для эксплуатации при отрицательных температурах и категорически не допускаются к применению в криогенной технике. Порог хладноломкости зависит от размера зерна и степени предшествующей деформации, но в общем случае ударные нагрузки при минусовых температурах приводят к хрупкому разрушению.

Области применения проволоки 12Х17 диаметром 2,8 мм

Проволока 12Х17 ∅ 2,8 мм применяется в следующих отраслях и для следующих целей:

— химическая промышленность: изготовление крепежных элементов, пружин, сеток для фильтрации, деталей аппаратов и сосудов, работающих с разбавленными растворами азотной, уксусной, лимонной кислот;

— пищевая промышленность: элементы оборудования, контактирующие с пищевыми средами при повышенных температурах, детали конвейеров, решётки, каркасы;

— теплоэнергетика: навивка пружин и изготовление крепежа для теплообменного оборудования, работающего при температурах до 400 °С;

— общее машиностроение: втулки, валики, оси, крепёж для работы в слабоагрессивных средах;

— строительство: каркасы, вязальная проволока для армирования в условиях повышенной влажности.

Диаметр 2,8 мм является промежуточным размером, востребованным при изготовлении нестандартных сеток, пружин с определённым шагом навивки и деталей, к которым предъявляются специфические требования по жёсткости и коррозионной стойкости.

Нормативная документация и формы поставки

Химический состав стали 12Х17 регламентируется ГОСТ 5632-2014 (действующая редакция, заменил ГОСТ 5632-72). Механические свойства сортового проката — ГОСТ 5949-2018 (ранее ГОСТ 5949-75).

Проволока из стали 12Х17 не входит в перечень марок, предусмотренных ГОСТ 18143-72 (стандарт на проволоку из высоколегированной коррозионностойкой и жаростойкой стали). Этот ГОСТ распространяется на аустенитные (12Х18Н10Т, 12Х18Н9, 08Х18Н10 и др.) и мартенситные (12Х13, 20Х13, 30Х13, 40Х13) марки. Проволока из ферритной стали 12Х17 производится по техническим условиям (ТУ), которые согласовываются между производителем и заказчиком.

Формы поставки проволоки: мотки или катушки. Поверхность — светлая (без окалины) или матовая, в зависимости от условий ТУ. Проволока может поставляться как в нагартованном (после холодного волочения), так и в отожжённом состоянии.

Основные виды проката стали 12Х17 помимо проволоки: сортовой и калиброванный пруток (ГОСТ 5949, ГОСТ 7417-75, ГОСТ 14955-77), лист горячекатаный и холоднокатаный (ГОСТ 7350-77, ГОСТ 5582-75), полоса (ГОСТ 4405-75, ГОСТ 103-2006), трубы бесшовные (ГОСТ 9940-81, ГОСТ 9941-81).

Зарубежные аналоги стали 12Х17

Сталь 12Х17 имеет близкие по химическому составу и свойствам аналоги в международных системах стандартизации. Ниже приведены наиболее распространённые соответствия.

Страна / система	Обозначение
США (AISI / UNS)	AISI 430 / S43000
Евросоюз (EN)	1.4016 / X6Cr17
Германия (DIN)	X6Cr17 / X8Cr17
Япония (JIS)	SUS 430
Китай (GB)	1Cr17
Швеция (SS)	2320
Польша (PN)	H17

Указанные аналоги близки по составу, но могут иметь отличия в допусках по отдельным элементам. Полная взаимозаменяемость без дополнительной проверки на соответствие конкретным требованиям не гарантируется.

Сравнение 12Х17 с родственными марками

Для правильного выбора материала полезно сопоставить 12Х17 с близкими хромистыми ферритными сталями.

Параметр	12Х17	08Х17Т	08Х13
Класс	Ферритный	Ферритный	Ферритный
Cr, %	16–18	16–18	12–14
C, %	до 0,12	до 0,08	до 0,08
Стабилизация Ti	Нет	Да	Нет
Свариваемость	Трудная	Ограниченная	Ограниченная
Коррозионная стойкость	Высокая	Высокая	Умеренная

Марка 08Х17Т отличается от 12Х17 наличием титана, который связывает углерод в стабильные карбиды TiC. Это улучшает свариваемость и стойкость к межкристаллитной коррозии. Если требуется проволока для сварных конструкций из ферритных хромистых сталей, 08Х17Т предпочтительнее. Сталь 08Х13 содержит меньше хрома, поэтому её коррозионная стойкость ниже, но механическая обрабатываемость лучше.

Хранение и транспортировка проволоки 12Х17

Проволока поставляется в мотках, перевязанных в нескольких местах мягкой проволокой. Для защиты от повреждений при транспортировке мотки оборачивают бумагой и полимерной плёнкой. Хранение — в сухих складских помещениях, исключающих контакт с хлоридсодержащими веществами и углеродистой сталью. Контакт с обычной сталью может привести к контактной коррозии и загрязнению поверхности нержавеющей проволоки частицами железа, что снижает её коррозионную стойкость.
