Триметилиндий (TMIn)

Триметилиндий (TMIn, In(CH₃)₃) — металлоорганическое соединение индия, являющееся основным источником индия в технологии МОС-гидридной эпитаксии (MOCVD/MOVPE). В отличие от большинства других МОС-прекурсоров III группы, триметилиндий при комнатной температуре представляет собой белое кристаллическое твёрдое вещество с температурой плавления 88 °C. Вещество пирофорно — самовоспламеняется при контакте с воздухом. TMIn применяется для эпитаксиального осаждения индийсодержащих полупроводниковых соединений: InP, InGaAs, InGaN, InGaP и других структур III–V групп, востребованных в оптоэлектронике, телекоммуникациях и фотовольтаике.

Физико-химические свойства триметилиндия

Триметилиндий — мономерное соединение в газовой фазе с тригональной плоской структурой молекулы, аналогичной триметилгаллию (TMGa). В твёрдом состоянии TMIn существует в двух полиморфных модификациях — тетрагональной и ромбоэдрической. В растворе бензола образует тетрамерные ассоциаты. Как льюисова кислота триметилиндий слабее TMGa и TMAl, что связано с большим радиусом атома индия и меньшей электроотрицательностью.

Давление паров триметилиндия

Давление насыщенных паров — критический параметр для дозирования прекурсора в MOCVD-реакторе. Для TMIn в литературе приводятся несколько уравнений, различающихся между собой на 20–40%. Наиболее распространённое (по данным динамических измерений):

log P(Торр) = 10,98 − 3204 / T(K)

Ввиду того, что TMIn — твёрдое вещество при комнатной температуре, его давление паров значительно ниже, чем у жидких прекурсоров (TMGa, TMAl). Это создаёт особые требования к системе подачи.

Для обеспечения достаточного потока прекурсора баллон-бабблер с TMIn обычно нагревают до 25–45 °C с помощью термостатируемой бани. При этом критически важна равномерность нагрева по всему объёму порошка — локальные перегревы приводят к нестабильной подаче и неоднородности состава выращиваемых слоёв. Изменение температуры бабблера даже на 0,5 °C может существенно повлиять на состав эпитаксиального слоя.

Применение триметилиндия в MOCVD-технологии

Триметилиндий является предпочтительным прекурсором индия для MOVPE/MOCVD. В реакторной камере при температурах 400–800 °C происходит пиролиз TMIn с выделением элементарного индия, который встраивается в растущую кристаллическую решётку полупроводника.

Особенности подачи TMIn в MOCVD-реактор

В отличие от жидких прекурсоров (TMGa, TMAl, DEZn), которые подаются через барботёр методом насыщения газа-носителя, подача твёрдого TMIn сопряжена с рядом технологических трудностей:

Неоднородность сублимации. Газ-носитель (H₂ или N₂) проходит через слой порошка TMIn, но насыщение паром может быть неполным из-за каналообразования в порошке и неравномерного прогрева.

Остаточный материал. При эксплуатации баллона до ~10% TMIn остаётся неизрасходованным из-за агломерации порошка и неэффективной сублимации из нижних слоёв.

Контроль концентрации. Для стабильной подачи всё чаще применяются системы контроля концентрации паров (Vapor Concentration Controller, VCC) вместо традиционного контроля только по давлению и расходу газа-носителя. Такие системы отслеживают реальную концентрацию TMIn в газовом потоке и корректируют параметры подачи в реальном времени.

Требования к чистоте триметилиндия

Качество индийсодержащих эпитаксиальных структур критически зависит от чистоты прекурсора. Основные примесные элементы, контролируемые в TMIn: кремний, кислород, углерод, сера, железо, медь, цинк. Содержание примесей определяется методами ICP-MS (масс-спектрометрия с индуктивно-связанной плазмой) и GDMS (масс-спектрометрия тлеющего разряда).

Значительный прогресс в очистке TMIn был достигнут с внедрением «безэфирной» (ether-free) технологии синтеза, исключающей использование диэтилового эфира в качестве растворителя. Это позволило существенно снизить содержание кислородных примесей, критичных для оптоэлектронных структур.

Важно отметить, что физические свойства TMIn (температура плавления, давление паров) зависят от чистоты продукта. Улучшение чистоты TMIn привело к пересмотру справочных значений давления паров, ранее определённых на менее чистых образцах.

Упаковка и условия хранения TMIn

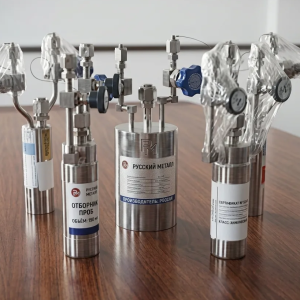

Триметилиндий поставляется в стальных баллонах (бабблерах) с электрополированной внутренней поверхностью, оснащённых мембранными клапанами с металлическими уплотнениями (VCR). Порошкообразный TMIn загружен в баллон под инертной атмосферой (аргон или азот).

Стандартные фасовки варьируются от нескольких десятков граммов (лабораторные объёмы) до нескольких килограммов (промышленные MOCVD-установки).

Условия хранения: герметично закрытый баллон под инертным газом, при температуре не выше 25 °C. Нагрев выше 80 °C недопустим — при 88 °C вещество плавится, что может нарушить однородность подачи при последующем использовании. Нагрев выше 140 °C приводит к термическому разложению.

Транспортировка — в соответствии с правилами перевозки пирофорных твёрдых веществ: UN 3394, класс 4.2 (вещества, способные к самовозгоранию), группа упаковки I.

Безопасность при работе с триметилиндием

Пирофорность. TMIn самовоспламеняется при контакте с воздухом. Продукты горения — оксид индия (In₂O₃), CO, CO₂, формальдегид. Оксид индия представляет собой мелкодисперсную пыль, раздражающую дыхательные пути, слизистые оболочки глаз и кожу. Тушение допускается только сухими порошковыми средствами, песком или известью. Применение воды и углекислотных огнетушителей запрещено.

Реакция с водой. При контакте с водой или влажным воздухом происходит бурная экзотермическая реакция с выделением метана и возможным воспламенением.

Токсичность. Соединения индия не внесены в списки канцерогенов IARC, NTP и OSHA Subpart Z. Тем не менее прямой контакт вызывает химические ожоги кожи и глаз, а вдыхание продуктов горения раздражает дыхательные пути. Работа допускается только в полностью герметичных системах, в инертной атмосфере, с использованием СИЗ и приточно-вытяжной вентиляции с системами детекции утечек.

Триметилиндий в сравнении с триэтилиндием (TEIn)

Триэтилиндий (TEIn, In(C₂H₅)₃) — альтернативный прекурсор индия для MOCVD. В отличие от твёрдого TMIn, TEIn является жидкостью при комнатной температуре (т. пл. −32 °C), что упрощает дозирование. Однако TEIn значительно менее доступен на рынке и используется главным образом в исследовательских целях.

TMIn остаётся стандартным промышленным прекурсором индия благодаря отработанной технологии синтеза и очистки, широкой коммерческой доступности и предсказуемому поведению в MOCVD-процессах.

Формы поставки триметилиндия

Триметилиндий доступен к поставке в стальных баллонах-бабблерах с электрополированной внутренней поверхностью, заполненных инертным газом. Типовые объёмы от 50 г до нескольких килограммов. Каждая партия сопровождается сертификатом анализа (Certificate of Analysis, CoA) с данными о чистоте по основному веществу и содержании примесных элементов. По запросу предоставляются паспорт безопасности (SDS) и сертификат соответствия.
