Нить PTFE

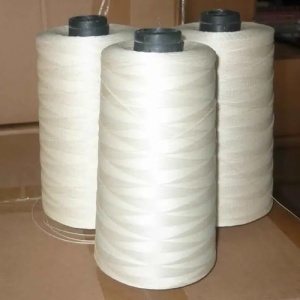

Нить PTFE (политетрафторэтиленовая нить, тефлоновая нить) выпускается в диапазоне линейной плотности от 400D до 2000D и более. Чем выше денье, тем толще нить и больше её абсолютная разрывная нагрузка при сопоставимой удельной прочности в расчёте на единицу линейной плотности. Это позволяет подбирать нить под конкретные требования к шву: нагрузочные характеристики, толщину ткани и условия эксплуатации.

Технические характеристики нити PTFE

Характеристика	Значение	Примечание
Рабочая температура (длительно)	−196°C … +260°C	Нижний предел — до температуры жидкого азота
Допустимая кратковременная температура	до +300°C	Пиковый нагрев без длительного воздействия
Точка плавления PTFE	327°C	Не является рабочим режимом: расплав не течёт из-за сверхвысокой вязкости
Начало термической деструкции	медленно — от ~260°C; значительно — выше 400°C	При значительном разложении выделяются токсичные фторсодержащие соединения
Химическая стойкость	Устойчива к H₂SO₄, HCl, NaOH, ацетону, бензолу и большинству агрессивных сред	Не стойка к расплавленным щелочным металлам и элементарному F₂
Коэффициент трения (динамический)	0,05–0,10	Один из наименьших среди твёрдых материалов; нить самосмазывающаяся при пошиве
Водопоглощение	<0,01%	Капиллярный эффект в шве практически исключён
Тепловая усадка при 260°C, 15 мин	<2%	Высокая размерная стабильность швов при нагреве
Стойкость к УФ-излучению	Высокая; свойство молекулярной структуры	Не требует стабилизирующих добавок; не деградирует при многолетнем воздействии солнечного света
Горючесть	Не горит	Высокий кислородный индекс (>94%)

Важно о температуре деструкции. Ошибочно встречающееся утверждение о том, что разложение PTFE начинается при 327°C, связано с путаницей: 327°C — это температура плавления полимера, а не начало деструкции. Медленная деструкция начинается уже около 260°C (именно поэтому этот порог является верхней границей длительной эксплуатации). Значимое выделение токсичных фторсодержащих газов (в том числе CF₄, PFIB и COF₂) происходит только при температурах выше 400°C. Работа при температурах в диапазоне 200–260°C должна сопровождаться обеспечением вентиляции рабочей зоны.

Линейная плотность нити PTFE: диапазоны денье и их назначение

Денье (D) — единица линейной плотности нити: один денье равен одному грамму на 9000 м. Теоретическая длина нити на 1 кг для однониточной конструкции рассчитывается по формуле: 9 000 000 / D метров. При многониточной крутке (2- или 3-сложение) фактическая длина на катушке делится на количество сложений — уточняйте конструкцию нити при заказе.

Линейная плотность	Расчётная длина на 1 кг (1 нить)	Типовые применения
400D	~22 500 м	Лёгкие фильтровальные ткани, уплотнительные ленты, тонкие мембраны
800D	~11 250 м	Среднена­груженные фильтры, геотекстиль, лёгкие технические ткани
1200D	~7 500 м	Фильтровальные рукава, конвейерные ленты, тентовые мембраны
1800D	~5 000 м	Тяжёлые промышленные фильтровальные рукава, высоконагруженные швы
2000D	~4 500 м	Максимальные нагрузки в абразивных и химически агрессивных средах

Применение нити PTFE в производстве технических тканей

Нить PTFE применяется в отраслях, где шов должен выдерживать одновременно высокую температуру, воздействие агрессивных сред и механические нагрузки. Нити 400–800D подходят для лёгких тканей с умеренными нагрузками на шов; нити 1200–2000D — для тяжёлых промышленных применений.

Фильтровальные рукава и фильтровальные материалы

Нити PTFE плотностью 1200–2000D применяются для пошива фильтровальных рукавов из тканей на основе PTFE, стекловолокна с PTFE-покрытием, Nomex и PPS. Рукава эксплуатируются в системах газовой и жидкостной очистки в цементной, металлургической и энергетической промышленности при рабочих температурах до 260°C. Высокая химическая инертность нити обеспечивает целостность шва при контакте с кислыми или щелочными газами и абразивной пылью. По отраслевым данным, срок службы фильтровального рукава при корректном подборе нити и ткани составляет 3–5 лет. Для лёгких фильтровальных материалов с меньшими нагрузками применяются нити 400–800D.

Подробнее о типах фильтровальных тканей и конструктивных решениях — в разделе фильтровальные рукава из PTFE.

Конвейерные ленты

Нити PTFE плотностью 1200–2000D применяются для прошивки и усиления швов в конвейерных лентах, работающих в химической, металлургической и текстильной промышленности. В частности, они востребованы в сетчатых лентах, эксплуатируемых при температурах 200–260°C в средах с агрессивными химическими компонентами. Нити 400–800D используются для лент с меньшими нагрузками на шов.

Геотекстиль и геосетки

Нити PTFE плотностью 1200–2000D применяются для прошивки швов в геотекстилях и геосетках, используемых в дорожном строительстве, укреплении откосов и грунтов, дренажных системах. Химическая инертность нити обеспечивает стойкость к почвенным растворам, кислотным и щелочным грунтовым водам. Стойкость к УФ-излучению у нити PTFE является молекулярным свойством — она не зависит от наличия стабилизирующих добавок и не снижается со временем, что принципиально важно для открытых конструкций с многолетним солнечным воздействием. Для лёгких геотекстильных материалов применяются нити 400–800D.

Мембранные и тентовые конструкции

Нити PTFE плотностью 1200–2000D применяются для пошива мембранных покрытий — тентовых навесов, кровельных конструкций стадионов и общественных зданий. Стойкость швов к атмосферным воздействиям, солевым туманам, кислотным осадкам и УФ-излучению соответствует требованиям к долговечным наружным конструкциям. Нити 400–800D применяются для тонких мембранных материалов.

Уплотнительные ленты и набивки

Нити PTFE плотностью 400–800D применяются в производстве уплотнительных лент для резьбовых соединений трубопроводов и химического оборудования, а также в составе сальниковых набивок. Для этого применения характерны умеренные механические нагрузки при жёстких требованиях к химической стойкости. Нити плотностью 1800–2000D в уплотнительных изделиях применяются редко из-за избыточной толщины.

Технологические особенности пошива нитью PTFE

Подготовка ткани. Материалы на основе PTFE, стекловолокна с PTFE-покрытием, Nomex и PPS раскраиваются и обрабатываются по краям до начала пошива для предотвращения осыпания кромок в зоне шва.

Оборудование. Применяются промышленные швейные машины с иглами для технических тканей и натяжными механизмами с датчиками натяжения нити. Скорость шитья не должна превышать 2500 об/мин: при более высоких скоростях вероятны обрывы из-за структурных особенностей PTFE-волокна. Нить PTFE обладает более низкой удельной прочностью по сравнению с высокопрочными техническими нитями, что требует точной настройки натяжения и выбора правильного типа иглы.

Конструкция шва. Для повышения надёжности применяются двойные или тройные стежки. Выбор линейной плотности нити (400–2000D) определяется толщиной основного материала и расчётной нагрузкой на шов.

Контроль качества. Готовые швы проверяются на разрывную нагрузку и, при необходимости, на герметичность и стойкость к рабочим химическим средам.

Ограничения при применении нити PTFE

Стоимость. Нить PTFE существенно дороже большинства технических нитей из синтетических волокон. Её применение экономически оправдано в условиях, где более дешёвые материалы не обеспечивают требуемой стойкости по температуре или химической среде.

Требования к оборудованию. Из-за сравнительно невысокой удельной прочности и специфики PTFE-волокна необходимы специализированное оборудование и опыт настройки натяжного механизма. При неправильной наладке возникает повышенный обрыв нити.

Верхний температурный предел. Длительная эксплуатация выше 260°C нежелательна из-за начавшейся термической деструкции материала. Работа при температурах, приближающихся к этому пределу, требует обеспечения вентиляции рабочей зоны.

Нить PTFE поставляется в комплексе с фильтровальными изделиями на её основе. Подробнее об ассортименте чехлов и рукавов — в разделе чехлы анодные PTFE и фильтровальные рукава.
