Анодные чехлы из хлориновой ткани 86011

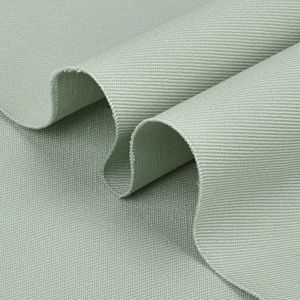

Хлориновая ткань — фильтровальный материал на основе перхлорвинилового волокна (хлорин), которое получают дополнительным хлорированием поливинилхлорида (CPVC). Главные эксплуатационные свойства: химическая инертность к большинству кислот, щелочей и окислителей при температурах до 70 °C; гидрофобность; негорючесть; биостойкость; стабильная прочность в сухом и мокром состоянии. Основное применение в промышленности — анодные чехлы в гальванических процессах и фильтрация агрессивных технологических растворов.

На площадке представлены два артикула с различными механическими характеристиками: арт. 86006 — плотная жёсткая ткань из комплексной нити с минимальным удлинением; арт. 86011 — более тонкая ткань с повышенным удлинением, легче облегающая сложные формы анода.

Состав и структура хлориновой ткани

Волокно хлорин — перхлорвиниловая смола (хлорированный поливинилхлорид). Из неё методом сухого или мокрого формования получают либо комплексную нить (filament), либо пряжу из штапельного волокна. Артикул 86006 вырабатывается из комплексной хлориновой нити с линейной плотностью 50 текс по основе и утку, саржевым равносторонним переплетением. Высокая разрывная нагрузка и малое удлинение (≤15 %) — прямое следствие этой структуры. Артикул 86011 имеет значительно более высокое удлинение (≈60 % по основе), что соответствует структуре из пряжи или нити с повышенной извитостью.

Нормативная база: оба артикула производятся по ГОСТ 20714-75 («Ткани фильтровальные хлорированные. Технические условия»). Для арт. 86006 дополнительно действуют ТУ 8388-008-00203996-03 и ТУ 17 РСФСР 46-11587-88.

Химическая стойкость хлориновой ткани

Перхлорвиниловое волокно химически инертно к большинству неорганических кислот, щелочей и окислителей. Ограничение по температуре единое для всех сред: не выше 70 °C. Выше этой температуры CPVC становится неэластичным, ткань усаживается и теряет прочность.

Среда	Стойкость при t ≤ 70 °C
Соляная кислота, все концентрации	Стойкая
Серная кислота, все концентрации	Стойкая
Азотная кислота	Стойкая
Фосфорная кислота	Стойкая
Плавиковая кислота	Стойкая
«Царская водка» (HCl конц. + HNO₃ конц.)	Стойкая
NaOH, KOH, все концентрации	Стойкая
Хромовая смесь, растворы солей металлов, окислители	Стойкая
Спирты (этанол, метанол), масла, глицерин, бензин	Стойкая
Ацетон	Растворяется (арт. 86006 подтверждено; используется как склеивающий материал)
Хлорированные углеводороды, эфиры, кетоны	Набухает; контакта избегать

Для гальванических применений: хлориновая ткань совместима со стандартными электролитами никелирования (сульфатный, хлоридный, сульфаминовокислый), меднения (сернокислый, пирофосфатный), кадмирования, хромирования, цинкования. Не применять в ваннах с органическими добавками на основе кетонов или хлорированных растворителей.

Технические характеристики арт. 86006 и 86011

Артикул 86006

Производится из комплексной хлориновой нити. Жёсткое плотное полотно с высокой прочностью на разрыв; самоподдерживающая форма чехла без дополнительного каркаса.

Параметр	Значение	Метод контроля
Ширина полотна	100–105 см (±2 см)	ГОСТ 20714-75
Поверхностная плотность	480–500 г/м² (±25 г/м²)	ГОСТ 20714-75
Толщина	1,3–1,4 мм (±0,1 мм)	—
Переплетение	Саржа равносторонняя	—
Разрывная нагрузка, основа	≥ 1600 Н	ГОСТ 3813-72, полоска 50×200 мм
Разрывная нагрузка, уток	≥ 700 Н	ГОСТ 3813-72
Удлинение при разрыве, основа	≤ 15 %	ГОСТ 3813-72
Удлинение при разрыве, уток	≤ 11 %	ГОСТ 3813-72
Воздухопроницаемость	≈ 15 дм³/(м²·с)	ГОСТ 12088-77, 49 Па
Рабочая температура	≤ 70 °C	—

Артикул 86011

Более тонкое и лёгкое полотно с высоким удлинением. При монтаже чехла свободно облегает криволинейные и угловые поверхности анода; допускает небольшие деформации без прорыва ткани.

Параметр	Значение
Ширина полотна	105 ± 2 см
Поверхностная плотность	460 ± 10 г/м²
Толщина	0,8 ± 0,1 мм
Разрывная нагрузка, основа	≈ 1280 Н
Разрывная нагрузка, уток	≈ 490 Н
Удлинение при разрыве, основа	≈ 60 %
Удлинение при разрыве, уток	≈ 40 %
Рабочая температура	≤ 70 °C

Сравнение арт. 86006 и 86011: какой выбрать

Принципиальное отличие — механика ткани. При одинаковой химической инертности артикулы расходятся по жёсткости, толщине и удлинению, что определяет выбор под конкретный тип анода и условия работы ванны.

Параметр	Арт. 86006	Арт. 86011
Поверхностная плотность	480–500 г/м²	460 ± 10 г/м²
Толщина	1,3–1,4 мм	0,8 ± 0,1 мм
Разрывная нагрузка (основа / уток)	≥ 1600 Н / ≥ 700 Н	≈ 1280 Н / ≈ 490 Н
Удлинение (основа / уток)	≤ 15 % / ≤ 11 %	≈ 60 % / ≈ 40 %
Жёсткость полотна	Высокая	Умеренная, гибкая
Предпочтительное применение	Аноды прямоугольного и цилиндрического сечения; чехлы без сложной кройки	Аноды фигурного и криволинейного сечения; чехлы с большим числом швов

Когда выбирать арт. 86006: стандартные никелевые, медные, кадмиевые аноды в корзинах или титановых держателях; задачи, где важны жёсткость чехла и долговременное удержание формы без провисания в ванне.

Когда выбирать арт. 86011: аноды нестандартной формы (угловые, Г-образные, обработанные профили); случаи, когда важен плотный облегающий монтаж без натяжения ткани.

Пошив и эксплуатация анодных чехлов из хлориновой ткани

Хлориновая ткань хорошо поддаётся шитью на стандартном промышленном оборудовании. Ниже — практические рекомендации для монтажа чехлов.

Подготовка перед пошивом. Ткань предварительно промывают дистиллированной водой для удаления производственной аппретуры и пылевых загрязнений, затем просушивают при температуре не выше 60 °C. Для арт. 86011 с высоким удлинением рекомендуется предварительная усадка: замачивание в горячей воде (60–70 °C) на 2–3 часа, после чего сушка при комнатной температуре.

Раскрой. Для арт. 86011 при раскрое ориентируют основу (направление с меньшим удлинением, ≈60 %) вдоль вертикальной оси чехла — там, где действует основная растягивающая нагрузка от веса анодного материала.

Швы. Применяют двойной или тройной строчный шов; горловину чехла усиливают дополнительной строчкой или окантовочной лентой из того же материала. Для склеивания деталей допускается использование ацетонового клея на основе перхлорвиниловой смолы (арт. 86006 растворяется в ацетоне, образуя клеевой состав после испарения растворителя).

Промывка в процессе эксплуатации. Чехлы промывают водой под давлением или в ванне с совместимым раствором по мере накопления анодного шлама. Использование ацетона или кетоновых растворителей при промывке недопустимо.

Хранение. Рулоны хлориновой ткани укладывают горизонтально на решётках; хранят в сухом помещении вдали от обогревательных приборов (расстояние не менее 1 м) и прямого солнечного излучения. Гарантийный срок хранения — 3 года со дня изготовления.

Альтернативные материалы для анодных чехлов с иными рабочими характеристиками — см. в разделе анодные чехлы из PTFE.

Поставка

Хлориновая ткань арт. 86006 и арт. 86011 поставляется рулонами. Стандартная длина рулона — 50 м, ширина полотна 100–105 см (по артикулу). Возможна нарезка от рулона по согласованной длине. Отгрузка по России транспортными компаниями или самовывозом. Условия поставки и минимальный объём партии уточняются при заказе.
