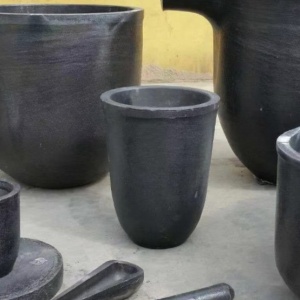

Графитовый тигель ТУ 2-036-920-82
- от объёма, заполните заявку
Тигли графитовые по ТУ 2-036-920-82 — это больше керамические изделия из графита и карбида кремния на глиняной связке, предназначенные для плавки, раздачи и разливки цветных металлов и сплавов в условиях литейного производства. Применяются в горновых, индукционных и электрических печах при температурах до 1600 °C в зависимости от типа изделия.
ТУ 2-036-920-82 разработаны взамен ТУ 2-036-786-79 и ТУ 2-036-760-78, действуют с 1983 года.
Типы тиглей и область применения
Согласно ТУ 2-036-920-82 выпускаются четыре типа тиглей, различающихся составом материала, наличием глазури и рабочей температурой.
| Тип | Наименование | Область применения | Рабочая температура |
|---|---|---|---|
| ТГН | Графитосодержащие с неглазурованной поверхностью | Разливка цветных металлов и сплавов | до 1500 °C |
| ТГГ | Графитосодержащие с глазурованной поверхностью | Плавка алюминиевых сплавов (Si до 8%), раздача цветных металлов | до 1300 °C |
| ТГГК | Графитосодержащие глазурованные с повышенным содержанием карбида кремния | Плавка алюминиевых сплавов (Si 8–13%) и латуни | до 1400 °C |
| ТКГ | Карбидкремниевые с глазурованной поверхностью | Плавка бронзы, раздача алюминиевых сплавов (Si 8–13%) | до 1600 °C |
Глазурь наносится на внешнюю стенку тигля для защиты от окисления углеродной составляющей при высоких температурах. Карборундовые (карбидкремниевые) тигли типа ТКГ обладают повышенной стойкостью к агрессивным расплавам бронзы.
Физико-химические характеристики
Требования к физико-химическим показателям тиглей установлены в ТУ 2-036-920-82 с учётом изменений №2 и №3.
| Показатель | ТГН | ТГГ | ТГГК | ТКГ |
|---|---|---|---|---|
| Потери при прокаливании, %, не менее | 40 | 40 | 35 | 20 |
| Кажущаяся плотность, г/см³, не менее | 1,6 | 1,8 | 1,9 | 1,9 |
| Содержание карбида кремния (SiC), %, не менее | — | — | 18 | 37 |
| Открытая пористость, %, не более | 32 | 25 | 25 | 30 |
| Предел прочности при сжатии, Н/мм², не менее | 7 | 10 | 12 | 12 |
Потери при прокаливании характеризуют содержание углеродной составляющей в материале тигля. Чем выше этот показатель, тем больше графита в составе.
Типоразмеры и геометрические параметры
Условная ёмкость тигля указывается в килограммах меди (плотность 8,6 г/см³ при 1200 °C) при заполнении объёма на 95%. Для пересчёта на другие металлы применяются коэффициенты: алюминий — 0,32; латунь — 0,96; бронза — зависит от марки; цинк — 0,82.
Размеры графитосодержащих неглазурованных тиглей (ТГН)
| Условная ёмкость, кг | Диаметр Д, мм | Высота Н, мм | Толщина стенки S₁, мм | Толщина дна S₂, мм |
|---|---|---|---|---|
| 500 | 523±28 | 620±30 | 40±10 | 45±15 |
| 300 | 445±25 | 530±30 | 37±8 | 55±18 |
| 200 | 400±20 | 470±30 | 35±5 | 43±13 |
| 150 | 350±20 | 450±25 | 30±5 | 38±10 |
| 100 | 305±15 | 370±20 | 27±5 | 35±10 |
| 75 | 285±15 | 345±20 | 25±5 | 35±8 |
| 50 | 250±15 | 300±15 | 25±5 | 33±8 |
| 30 | 220±15 | 260±15 | 20±5 | 28±8 |
| 20 | 175±15 | 220±15 | 16±5 | 23±8 |
| 10 | 145±15 | 165±15 | 11±4 | 15±5 |
| 5 | 120±15 | 145±15 | 10±3 | 15±5 |
Размеры графитосодержащих глазурованных тиглей (ТГГ, ТГГК)
| Условная ёмкость, кг | Диаметр Д, мм | Высота Н, мм | Толщина стенки S₁, мм | Толщина дна S₂, мм |
|---|---|---|---|---|
| 500 | 525±15 | 645±25 | 45±10 | 65±10 |
| 300 | 450±15 | 560±20 | 38±10 | 65±10 |
| 200 | 400±15 | 490±20 | 35±10 | 45±10 |
| 150 | 350±15 | 435±20 | 28±8 | 40±10 |
| 100 | 300±15 | 370±20 | 25±5 | 35±10 |
| 50 | 245±15 | 305±15 | 20±5 | 30±10 |
Размеры карбидкремниевых глазурованных тиглей (ТКГ)
| Условная ёмкость, кг | Диаметр Д, мм | Высота Н, мм | Толщина стенки S₁, мм | Толщина дна S₂, мм |
|---|---|---|---|---|
| 750 | 600±15 | 635±25 | 58±13 | 70±15 |
| 500 | 540±15 | 650±20 | 55±10 | 65±10 |
| 300 | 455±15 | 575±15 | 50±10 | 65±10 |
| 200 | 410±15 | 505±15 | 35±10 | 55±10 |
| 150 | 360±15 | 455±15 | 30±5 | 50±5 |
Стойкость тиглей при эксплуатации
Гарантийная стойкость тиглей указана в ТУ 2-036-920-82 и достигается при соблюдении правил подготовки, хранения и эксплуатации.
Подготовка тигля к работе
Правильная подготовка определяет срок службы тигля.
Сушка перед первым использованием: Тигли должны быть просушены в сушиле в течение 5 суток с постепенным подъёмом температуры от 50 °C до 200 °C. Допускается ускоренный режим: нагрев до 400 °C со скоростью 50 °C/час с выдержкой 5 часов, затем подъём до 900 °C и охлаждение в печи.
Разогрев в печи: Производится в течение 14–15 часов при подъёме температуры 50 °C/час до 700 °C. Тигель закрывается огнеупорной крышкой.
Установка в пламенной печи: Тигель устанавливается на подставку, диаметр которой больше диаметра днища. Между подставкой и дном тигля насыпается слой коксовой мелочи. Для выбора подставки используйте тигельный графит соответствующей марки.
Загрузка шихты: Куски шихты опускаются специальными клещами после нагрева тигля. Запрещается набивать тигель кусками до заклинивания. Не допускается попадание влаги на стенки.
Маркировка и хранение
На каждом тигле наносится: наименование предприятия-изготовителя, условное обозначение (например, ТГН 100 ТУ 2-036-920-82), дата выпуска. Хранение — на стеллажах или деревянном полу в закрытых сухих помещениях. Установка тиглей друг в друга не допускается.
Условное обозначение при заказе
Пример обозначения тигля графитосодержащего неглазурованного ёмкостью 100 кг:
ТГН 100 ТУ 2-036-920-82
Пример обозначения тигля графитосодержащего глазурованного с повышенным содержанием карбида кремния ёмкостью 100 кг:
ТГГК 100 ТУ 2-036-920-82
Пример обозначения подставки под тигель ёмкостью 500 кг:
ПГГ 500 ТУ 2-036-920-82
Формы поставки
RusskijMetall.ru осуществляет поставку огнеупорных тиглей по ТУ 2-036-920-82 всех типов и типоразмеров. Возможно изготовление по индивидуальным требованиям в пределах действующих технических условий. Тигли поставляются без упаковки, при транспортировке перекладываются сухим упаковочным материалом (стружка, солома) по ГОСТ 5244-79.
