Нитрид ванадия

Нитрид ванадия (VN) — тугоплавкое бинарное соединение ванадия с азотом, принадлежащее к классу нитридных керамик переходных металлов. В отличие от большинства керамик, VN обладает металлическим типом электропроводности. Это сочетание высокой твёрдости с проводящими свойствами определяет его двойное назначение: микролегирующая добавка в высокопрочные стали и материал для износостойких PVD-покрытий.

Кристаллическая структура и состав нитрида ванадия

Стехиометрический нитрид ванадия VN кристаллизуется в кубической сингонии по структурному типу NaCl (гранецентрированная кубическая решётка, пространственная группа Fm3̄m), параметр решётки a = 0,4140 нм. Эту фазу обозначают δ-VN.

Помимо δ-VN, в двойной системе V–N существует фаза V₂N с гексагональной структурой, образующаяся при более низком содержании азота. При азотировании стали обе фазы — VN и V₂N — могут присутствовать одновременно. Физические свойства VN зависят от отклонения стехиометрии: состав VN₁₋ₓ непосредственно влияет на температуру плавления, твёрдость и температуру сверхпроводящего перехода.

Молярная масса VN: 64,95 г/моль (V — 78,5 %, N — 21,5 % по массе). CAS-номер: 24646-85-3.

Физические и механические свойства нитрида ванадия VN

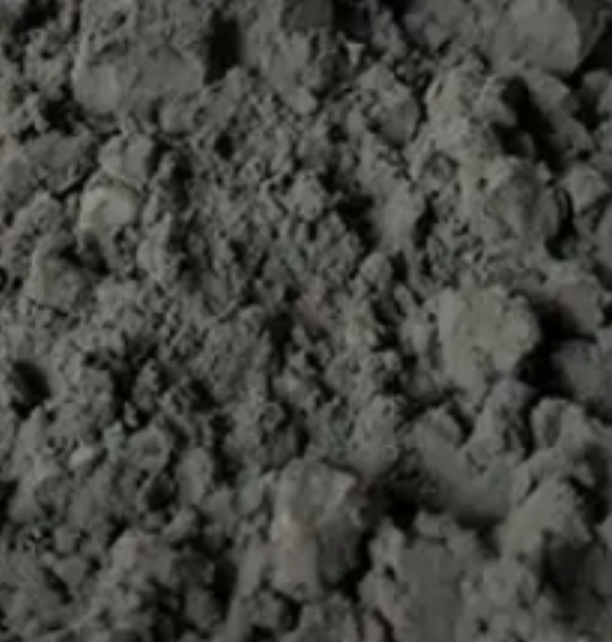

Порошок нитрида ванадия имеет чёрный или тёмно-серый цвет. Основные верифицированные характеристики стехиометрического VN приведены в таблице.

Параметр	Значение
Плотность (рентгенографическая)	6,13 г/см³
Температура плавления	≈ 2300–2360 °С (зависит от стехиометрии)
Твёрдость (микротвёрдость)	~1520 HV; 9–10 по шкале Мооса
Удельное электросопротивление	85 ± 4 мкОм·см
Тип электропроводности	Металлический
Критическая температура сверхпроводимости Tc	7,5–8,2 К
Кристаллическая система	Кубическая, тип NaCl (ГЦК)
Параметр решётки	a = 0,4140 нм

Металлический тип проводимости при нормальных условиях — нетипичное свойство для керамики — обусловлен частичным заполнением зоны проводимости d-электронами ванадия. Сверхпроводящий переход при охлаждении ниже T_c ≈ 7,5–8,2 К реализуется по механизму сильной связи. Точное значение T_c варьируется в зависимости от метода синтеза, стехиометрии и морфологии материала.

Химические свойства и термическая стабильность

При нормальных условиях нитрид ванадия химически устойчив: не взаимодействует с водой, стоек к большинству разбавленных кислот. Растворяется в горячих концентрированных кислотах — плавиковой (HF) и азотной (HNO₃). Высокая термохимическая стабильность сохраняется в инертной атмосфере или вакууме вплоть до температур, близких к температуре плавления.

На воздухе при нагреве выше ~400–500 °С порошок VN начинает окисляться с образованием оксидов ванадия (преимущественно V₂O₅). Это ограничивает применение нитрида ванадия в незащищённых условиях при высоких температурах. В качестве покрытия (плотный слой, нанесённый PVD-методом) окислительная стойкость значительно выше, чем у рыхлого порошка.

Синтез нитрида ванадия

Промышленно значимые способы получения порошка VN:

• Азотирование металлического ванадия — прямая реакция с молекулярным азотом при высоких температурах.
• Карботермическое восстановление–азотирование — наиболее распространённый промышленный метод: оксид ванадия (V₂O₃ или V₂O₅) восстанавливается углеродом в потоке азота при температурах 1300–1500 °С. Процесс проходит через промежуточное образование карбида VC с его последующим азотированием. Этот путь технологически отработан и применяется для получения крупных партий.
• Реакция VOCl₃ с аммиаком — лабораторный и мелкосерийный метод: оксотрихлорид ванадия (жёлтая жидкость) взаимодействует с NH₃ при нагреве с образованием VN. Используется для получения высокочистого или нанодисперсного продукта.

Нитрид ванадия как микролегирующая добавка в сталь

Основное промышленное применение VN — легирование сталей: конструкционных высокопрочных, инструментальных, трубных, а также чугуна. Нитрид ванадия одновременно вводит в расплав ванадий и азот, обеспечивая два механизма упрочнения.

Дисперсионное упрочнение (precipitation strengthening)

При охлаждении из аустенитной области в стали образуются дисперсные выделения V(C,N) — карбонитриды ванадия размером 5–20 нм. Они закрепляют дислокации и обеспечивают прирост предела текучести без существенного снижения ударной вязкости. Азот усиливает эффект: растворимость VN в аустените ниже, чем VC, поэтому выделение V(C,N) при введении азота начинается при более высокой температуре, что увеличивает плотность выделений.

Торможение роста аустенитного зерна

Частицы VN, нерастворённые при нагреве под прокатку или ковку, закрепляют границы зёрен и препятствуют их росту. В результате формируется мелкозернистая аустенитная структура, которая при охлаждении даёт измельчённую ферритно-перлитную или бейнитную структуру с улучшенным комплексом прочности, пластичности и усталостной долговечности.

Практические области применения: арматурный и фасонный прокат, трубные стали класса прочности X65–X80, штамповые стали, быстрорежущие стали, чугунное литьё. По сравнению с феррованадием VN обеспечивает более высокое насыщение азотом и, как следствие, более полное использование ванадия в механизме упрочнения.

Подробнее о ванадийсодержащих керамических соединениях — на странице борид ванадия.

Нитрид ванадия в защитных износостойких покрытиях

VN наносится методами физического осаждения из паровой фазы (PVD) — прежде всего магнетронным распылением спечённых мишеней VN — для формирования твёрдых покрытий на режущем инструменте, штампах и деталях пар трения. Характеристики покрытий на основе VN:

• высокая адгезия к быстрорежущим и инструментальным сталям, твёрдым сплавам;
• снижение коэффициента трения за счёт металлического типа проводимости поверхности;
• термохимическая стабильность при нагреве режущей кромки до 500–600 °С;
• высокая твёрдость (~1520 HV) обеспечивает сопротивление абразивному изнашиванию.

В многослойных архитектурах VN применяется совместно с TiN или AlN для управления остаточными напряжениями и повышения трещиностойкости покрытия.

Каталитические свойства и применение в электрохимии

Катализ. VN проявляет каталитическую активность в реакциях гидродесульфуризации и гидроденитрогенизации нефтяных фракций, а также в реакции восстановления кислорода (ORR). Преимущество VN-катализаторов — высокая устойчивость к каталитическому отравлению серой.

Суперконденсаторы и батареи. Нанокристаллический VN исследуется как электродный материал для суперконденсаторов: псевдоёмкостный механизм хранения заряда обеспечивает высокую удельную ёмкость. В литературе для нанопорошкового VN приведены значения до ~1340 Ф/г. Ведутся исследования применения VN в качестве анодного материала литий-ионных аккумуляторов.

С другими тугоплавкими нитридными керамиками — на странице нитрид кремния.

Форма поставки нитрида ванадия

Нитрид ванадия поставляется в виде порошка. Доступны различные фракции — от микронного (стандартный диапазон d₅₀ = 1–20 мкм) до субмикронного и нанодисперсного. При работе с тонкодисперсным порошком необходимы средства защиты органов дыхания и меры против пылеобразования (классификация по ГХС: H302 — вредно при проглатывании). Объём партии, гранулометрия и документация уточняются при оформлении заявки.
