Циркониевые оправки (стержни) для спекания тепловых трубок

Циркониевые оправки для спекания тепловых трубок — это прецизионные стержни-сердечники из диоксида циркония ZrO₂, вокруг которых спекают медный капиллярный фитиль тепловой трубки или паровой камеры. По такой оправке задают толщину фитиля и форму внутреннего парового канала, а после спекания её вынимают. Главное требование к материалу — не схватываться с медью при нагреве и держать размер. Поставляем оправки из циркониевой керамики по чертежу заказчика — запросы на почту 5052082@mail.ru.

Что такое оправка-сердечник и зачем она в тепловой трубке

Тепловая трубка и паровая камера переносят тепло за счёт испарения и конденсации рабочей жидкости внутри герметичного медного корпуса. Чтобы конденсат возвращался от холодного конца к горячему, на внутренней стенке делают пористый капиллярный слой — фитиль. Самый распространённый фитиль получают спеканием медного порошка.

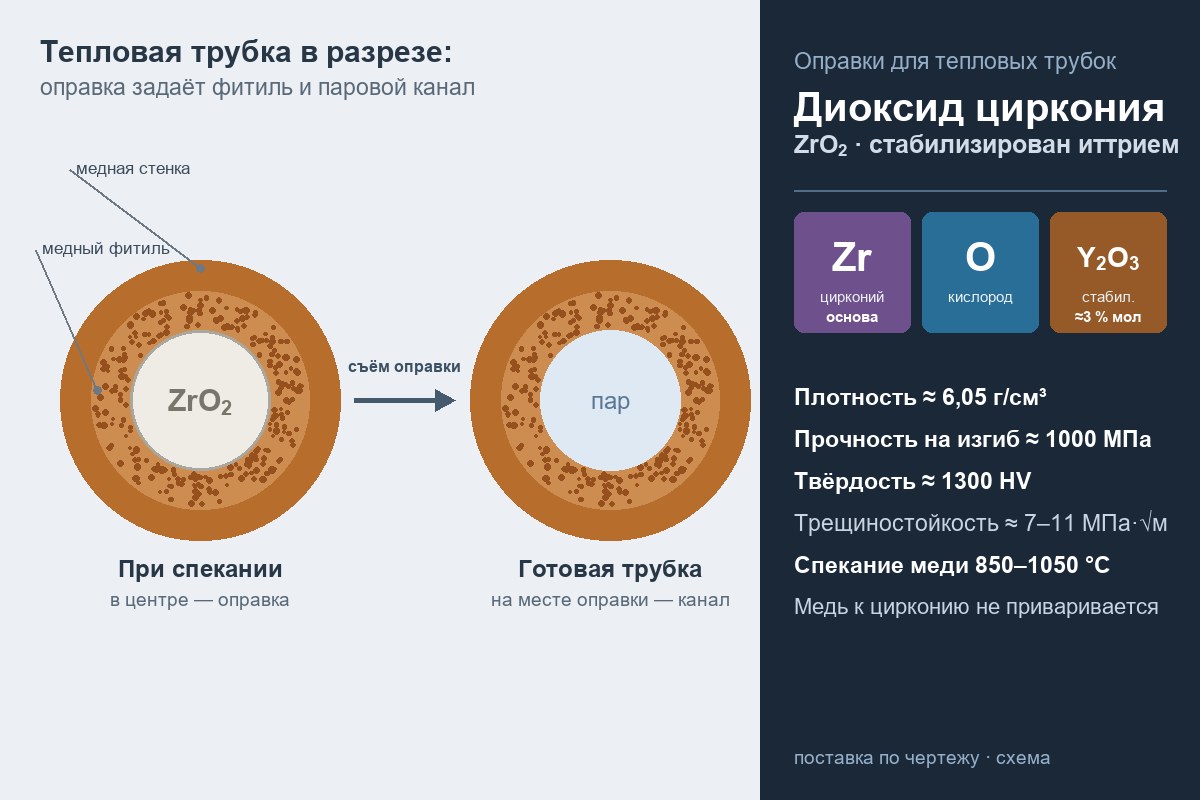

Чтобы слой порошка лёг ровным кольцом нужной толщины и остался центральный канал для пара, в корпус по оси вставляют стержень — оправку (сердечник). Медный порошок засыпают в кольцевой зазор между стенкой трубки и оправкой, сборку нагревают в печи, порошок спекается сам с собой и приваривается к стенке. После спекания оправку извлекают, и на её месте остаётся паровой канал.

От оправки зависит точность фитиля и целость трубки. Если порошок схватится с поверхностью оправки, при извлечении фитиль порвётся, а тонкий корпус поведёт — трубка уйдёт в брак. Поэтому материал оправки подбирают так, чтобы медь к нему не приставала, а сам стержень не менял размер и не изнашивался от цикла к циклу.

Почему именно диоксид циркония

Диоксид циркония — одна из самых прочных технических керамик. У оправки из него сходятся сразу несколько нужных свойств:

• медь его не смачивает. Чистая медь без активных добавок не растекается по оксидной керамике — краевой угол больше 90°. Спечённый медный фитиль не приваривается к циркониевой оправке и снимается чисто, тогда как к стали медь при высокой температуре прихватывается диффузией;
• высокая прочность на изгиб и трещиностойкость. Диоксид циркония держит изгиб лучше других оксидных керамик, поэтому из него делают тонкие и длинные стержни, которые не ломаются при засыпке порошка и при съёме;
• размерная стабильность. Коэффициент теплового расширения циркония примерно вдвое ниже, чем у меди и нержавеющей стали. При нагреве до температуры спекания оправка расширяется меньше корпуса, зазор не «зажимается», и съём остаётся лёгким;
• износостойкость. Твёрдость циркониевой керамики около 1300 HV — поверхность не истирается за многие циклы, ресурс оправки выше, чем у стальной.

Высокая трещиностойкость диоксида циркония держится на особом механизме — трансформационном упрочнении. У вершины трещины зёрна керамики переходят из тетрагональной формы в моноклинную с небольшим увеличением объёма; это расширение сжимает берега трещины и тормозит её рост. Механизм работает только у стабилизированного циркония — о стабилизации ниже.

Марки и состав

Чистый диоксид циркония для оправок не годится: при охлаждении он сам переходит из тетрагональной формы в моноклинную с изменением объёма на несколько процентов и растрескивается. Чтобы удержать прочную тетрагональную форму при комнатной температуре, в него вводят оксид-стабилизатор. Циркониевую керамику классифицируют не по торговой марке, а по типу стабилизатора и структуре.

Обозначение	Стабилизатор	Структура	Чем характерен
Y-TZP (3Y-TZP)	оксид иттрия Y₂O₃, ≈3 % мол. (≈5 % по массе)	тетрагональный поликристалл	самые высокие прочность на изгиб и трещиностойкость; основной выбор для тонких оправок
Mg-PSZ	оксид магния MgO	частично стабилизированный	крупнее зерно, выше вязкость разрушения при ударе, ниже прочность
Ca-PSZ	оксид кальция CaO	частично стабилизированный	бюджетный стабилизатор, применяется реже
Ce-TZP	оксид церия CeO₂	тетрагональный поликристалл	высокая трещиностойкость, стоек к влажному старению

Исходный порошок двуокиси циркония выпускают по ГОСТ 21907-76 (марки ЦрО, ЦрО-К). Единого ГОСТа на готовые конструкционные изделия из циркониевой керамики нет — оправки изготавливают по чертежу и техническому заданию заказчика с согласованными допусками.

Свойства циркониевой керамики

Значения приведены для иттрий-стабилизированного диоксида циркония (3Y-TZP) — он чаще всего идёт на прецизионные оправки. Точные цифры зависят от состава, режима спекания и размера зерна.

Показатель	Значение
Основа	диоксид циркония ZrO₂, стабилизированный Y₂O₃
Плотность	≈ 6,0–6,1 г/см³
Прочность на изгиб	≈ 900–1200 МПа
Модуль упругости	≈ 200–210 ГПа
Твёрдость	≈ 1300 HV (типовое)
Трещиностойкость K₁c	≈ 7–11 МПа·√м
Коэффициент теплового расширения	≈ 9–11 ×10⁻⁶ /°C
Теплопроводность	≈ 2,5–3 Вт/(м·К) — низкая
Температура плавления	≈ 2700 °C
Электрические свойства	при комнатной температуре — диэлектрик

По стойкости к температуре спекания у циркония большой запас: медный фитиль спекают примерно при 850–1050 °C, а плавится диоксид циркония около 2700 °C и форму при этом держит. Стальная же оправка в этом диапазоне окисляется и коробится. Длительную рабочую температуру конкретной марки уточняют отдельно: у тонкозернистых прочных марок её ограничивают на уровне порядка 800–1000 °C, чтобы керамика не теряла прочность со временем.

Как медный фитиль спекают на оправке

Порядок примерно такой:

• сборка. Оправку центрируют в медном корпусе, оставляя кольцевой зазор на толщину будущего фитиля;
• засыпка. В зазор засыпают медный порошок нужной фракции; от размера частиц зависят пористость и капиллярные свойства фитиля;
• спекание. Сборку нагревают до 850–1050 °C в водородной или другой восстановительной атмосфере — она убирает оксиды с меди, и частицы спекаются между собой и со стенкой корпуса;
• съём оправки. После охлаждения оправку вынимают; на её месте остаётся паровой канал, а на стенке — пористый фитиль.

Узкое место всего процесса — именно съём. При высокой температуре медь стремится прихватиться к поверхности оправки; если это произошло, фитиль рвётся, а корпус деформируется. С циркониевой оправкой проблема снимается материалом: медь к диоксиду циркония не приваривается. Оправку используют многократно, и её стоимость раскладывается на большую партию трубок.

Сталь, цирконий или другая керамика — что выбрать

Оправки делают из разных материалов; выбор зависит от сечения стержня, размера партии и требований к точности.

Материал	Плюсы	Ограничения
Нержавеющая сталь 304/316L	дёшево, вязкая, легко точить сложный профиль	медь прихватывается, сталь окисляется и коробится; ресурс и точность падают
Диоксид циркония Y-TZP	медь не приваривается, высокая прочность на изгиб и трещиностойкость, размерная стабильность, износостойкость	дороже, хрупкая к удару и перекосу
Оксид алюминия (корунд)	дешевле циркония, твёрдый, медь не смачивает	заметно ниже трещиностойкость — тонкие длинные стержни чаще скалываются

Оптимальный выбор для тонких длинных прецизионных оправок, работающих в многоцикловом спекании меди, — диоксид циркония: он соединяет несмачиваемость медью, высшую среди оксидных керамик трещиностойкость и стабильность размеров. Корунд берут, когда сечение не тонкое и нужна экономия. Сталь оправдана для простых коротких оправок и небольших партий, где высокий ресурс не нужен. Для изготовления оправок из других материалов посмотрите графитовые оправки; о самом материале — страница «Диоксид циркония».

Формы поставки и что указать в заявке

Оправки из диоксида циркония поставляют готовыми стержнями по чертежу: цилиндрические и с профилем сечения, с фасками и центровыми элементами под оснастку. Рабочие поверхности доводят прецизионной алмазной шлифовкой до нужного допуска.

В заявке полезно указать:

• длину, диаметр (или профиль сечения) и допуск на рабочий размер;
• требуемую шероховатость поверхности;
• тип керамики или требования к ней (прочность, трещиностойкость), если они заданы;
• рабочую температуру и атмосферу спекания;
• количество и нужен ли документ о качестве на партию;
• чертёж или эскиз с посадочными и центровыми элементами.

Вопросы и ответы

Почему медь не прилипает к циркониевой оправке?

Чистая медь без активных добавок не смачивает оксидную керамику — не растекается по ней и не образует прочной связи. Поэтому спечённый медный фитиль снимается с циркониевой оправки чисто. К стали медь при высокой температуре прихватывается диффузией, и съём становится трудным.

Чем цирконий лучше корунда для оправки?

У диоксида циркония заметно выше трещиностойкость и прочность на изгиб. Это важно для тонких и длинных стержней: корундовая оправка такого же сечения чаще скалывается и ломается. Там, где сечение крупное, корунд дешевле и его тоже применяют.

Какой порошок спекают на оправке?

Обычно медный порошок нужной фракции — например, ПМС-1. Размер частиц задаёт пористость и капиллярные свойства фитиля.

Можно ли изготовить оправку по нашему чертежу?

Да. Оправки делают под конкретную трубку: по длине, диаметру или профилю сечения, допуску и шероховатости. Пришлите чертёж или эскиз с рабочими размерами.

Заказать циркониевые оправки

Изготовим и поставим оправки-сердечники из диоксида циркония для спекания тепловых трубок и паровых камер по вашему чертежу. Пришлите чертёж, допуски и количество на почту 5052082@mail.ru — ответим по срокам и стоимости.
