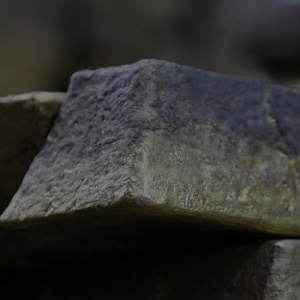

Медно-фосфорный припой

Что такое медно-фосфорные припои

Медно-фосфорные припои — группа твёрдых (высокотемпературных) припоев на основе меди с добавлением фосфора. Отличительная особенность — самофлюсующиеся свойства при пайке меди: фосфор при нагреве окисляется с образованием фосфорного ангидрида (P₂O₅), который растворяет оксидную плёнку на поверхности меди, заменяя тем самым флюс. Это снижает трудоёмкость операции и исключает флюсовые остатки в шве при пайке чисто медных соединений.

По температурному классу медно-фосфорные припои относятся к твёрдым: диапазон рабочих температур составляет от 640°C до 830°C в зависимости от марки. Основная область применения — трубопроводы, теплообменное и холодильное оборудование, электроэнергетические конструкции из меди.

Марки медно-фосфорных припоев: состав и температуры пайки

В российской практике применяются три основные группы медно-фосфорных припоев, различающихся составом и технологическими характеристиками.

ПМФ-7 и ПМФ-9 — двойные медно-фосфорные припои

Базовые двухкомпонентные сплавы системы Cu–P. Цифра в маркировке обозначает приблизительное содержание фосфора в процентах. Выпускаются по техническим условиям.

Марка	P, %	Cu, %	Диапазон плавления, °C	Рабочая температура пайки, °C	Флюс при пайке меди
ПМФ-7	~7	основа	714–820	730–820	не требуется
ПМФ-9	~9	основа	714–820	750–800	не требуется

Оба припоя характеризуются высокой жидкотекучестью в расплавленном состоянии, хорошей смачиваемостью меди и отсутствием искрообразования при пайке — что важно при работе с электрическими машинами. Разрыв между солидусом и ликвидусом у этих сплавов достигает ~80–90°C, что требует поддержания стабильной температуры нагрева в ходе пайки.

ПМФОЦр — припой с оловом и цирконием (пониженная температура пайки)

Четырёхкомпонентный сплав системы Cu–P–Sn–Zr. Добавка олова снижает температуру плавления, цирконий измельчает структуру шва и повышает его герметичность.

Марка	P, %	Sn, %	Zr, %	Cu, %	Диапазон плавления, °C	Флюс при пайке меди
ПМФОЦр 6-4-0,03	~6,4	~3,6	~0,023	основа	640–680	не требуется

Пониженная температура пайки — до 640–680°C — делает этот припой предпочтительным для ответственных соединений из тонкостенных медных трубок, где перегрев недопустим, а также для медных сплавов, чувствительных к тепловому воздействию. Самофлюсующиеся свойства при пайке меди сохраняются.

Серебряно-медно-фосфорные припои

Серебряно-медно-фосфорные припои — трёхкомпонентные сплавы системы Ag–Cu–P — регламентируются ГОСТ 19738-2015. Серебро повышает пластичность паяного шва и улучшает смачиваемость; введение серебра снижает хрупкость соединения, обусловленную фосфором. Эта группа применяется там, где к паяному соединению предъявляются повышенные требования по пластичности или допускаются умеренные вибрационные нагрузки. На сайте представлен припой ПМФС 6-0,15.

Самофлюсующиеся свойства: когда флюс нужен, а когда нет

Самофлюсование медно-фосфорных припоев работает только при пайке меди с медью. Механизм следующий: при нагреве выше температуры солидуса фосфор окисляется, образуя фосфорный ангидрид P₂O₅, который растворяет оксиды меди на паяемых поверхностях, обеспечивая чистый металлический контакт без отдельного флюса.

При пайке меди с латунью самофлюсование недостаточно эффективно из-за более активного окисления цинка. В этом случае применение борсодержащего флюса обязательно. Аналогично флюс необходим при пайке меди с бронзой и нейзильбером.

Таким образом:

Соединение	Флюс
Медь + медь	Не требуется
Медь + латунь	Борсодержащий флюс обязателен
Медь + бронза	Борсодержащий флюс обязателен
Медь + нейзильбер, мельхиор	Борсодержащий флюс обязателен

Ограничения применения: где медно-фосфорные припои не применяются

Применение медно-фосфорных припоев имеет чёткие металлургически обусловленные ограничения.

Сталь и чугун

Пайка стали и чугуна медно-фосфорными припоями недопустима. Фосфор реагирует с железом с образованием хрупких фосфидов железа (Fe₃P, Fe₂P) в паяном шве. Это катастрофически снижает пластичность соединения вплоть до его разрушения при малейшей нагрузке.

Сплавы с никелем

Медно-фосфорные припои не применяются для пайки цветных сплавов с содержанием никеля более 10% — по той же причине: никель образует с фосфором хрупкие фосфиды никеля (Ni₃P), что делает шов ненадёжным. Это ограничение принципиально при работе с мельхиором и нейзильбером в составе комплексных узлов.

Алюминиевая бронза

Пайка алюминиевой бронзы медно-фосфорными припоями не рекомендуется: оксидная плёнка Al₂O₃ на поверхности сплава не растворяется фосфорным ангидридом, качественного соединения добиться невозможно даже с флюсом.

Технология пайки медно-фосфорными припоями

Для нагрева используют газопламенные горелки (пропан-воздух, пропан-кислород, ацетилен-кислород) или аргонно-дуговую сварку. Газопламенный способ — основной в промышленной практике.

Порядок нагрева критически важен: сначала нагревают паяемые детали до нужной температуры, и только затем подносят припой к стыку. Припой не должен нагреваться пламенем напрямую — он должен плавиться от контакта с разогретым основным металлом. Это обеспечивает правильное затекание в зазор и исключает перегрев припоя.

Обязательное условие: детали нагревают до тёмно-красного или вишнёвого свечения, после чего немедленно вводят припой в зону стыка. Не допускается остывание деталей между нагревом и введением припоя.

Ширина зазора между паяемыми деталями: для медно-фосфорных припоев оптимальный зазор — 0,05–0,2 мм. При больших зазорах жидкотекучий расплав не удерживается и шов получается пористым.

После пайки медных соединений (без флюса) промывка не требуется. При использовании борсодержащего флюса остатки флюса необходимо удалить горячей водой или щёткой — иначе флюс вызывает коррозию.

Применение медно-фосфорных припоев в промышленности

Медно-фосфорные припои применяются в следующих производственных сферах:

Холодильная и климатическая техника. Пайка медных трубопроводов контуров хладагента в промышленных и бытовых холодильниках, кондиционерах, тепловых насосах, морозильном оборудовании. Один из наиболее массовых сегментов применения.

Электроэнергетика и электромашиностроение. Пайка медных шинопроводов, обмоток трансформаторов, роторов и статоров электродвигателей большой мощности, генераторов. Самофлюсующиеся свойства и отсутствие флюсовых остатков — критически важны для электрических машин.

Теплообменное оборудование. Пайка теплообменников, радиаторов, конденсаторов и испарителей с медными трубками. ПМФОЦр с его пониженной температурой плавления предпочтительнее для тонкостенных трубок малого диаметра.

Приборостроение и электроника. Пайка медных волноводов, экранирующих конструкций, медных токопроводящих элементов в условиях, где недопустим флюс.

Ювелирная и художественная промышленность. Пайка серебра серебряно-медно-фосфорными припоями.

Нормативная база

Медно-фосфорные припои (марки ПМФ, ПМФОЦр) производятся по техническим условиям — в частности, ТУ 1733-025-17228138-2004 (ПМФ) и ТУ 1733-005-17228138-2006 / ТУ 48-21-663-89 (ПМФОЦр). Серебряно-медно-фосфорные припои, применяемые в том числе для пайки медных сплавов и серебра, регламентируются ГОСТ 19738-2015 «Припои серебряные. Марки».

Следует разграничивать понятия: медно-фосфористые лигатуры марок МФ9 и МФ10 по ГОСТ 4515-93 — это не готовые припои, а лигатурные плитки для введения фосфора в расплав при производстве медных сплавов. Они не предназначены для непосредственного применения в качестве паяльного материала. Подробнее о фосфористой меди как лигатуре — на странице фосфористая медь МФ10.

Формы поставки

Медно-фосфорные припои поставляются в следующих формах:

Прутки (стержни) — диаметр 4,0–9,0 мм, длина около 400 мм. Наиболее распространённая форма для ручной газопламенной пайки.

Проволока — диаметр 2,0–4,0 мм, на катушках или в бухтах. Удобна для механизированной пайки.

Лента — толщина 0,3–1,0 мм, ширина 10–50 мм. Применяется при капиллярной пайке в приспособлениях.

Хранение — в сухих отапливаемых помещениях, без прямого контакта с агрессивными средами. Специальных условий упаковки не требуют.
