Припой ПМФ-9 (медно-фосфористый)

Что такое припой ПМФ-9

ПМФ-9 — твёрдый медно-фосфористый припой, предназначенный для высокотемпературной пайки меди и её сплавов. Основу составляет медь (~90–91,5%), вторым компонентом выступает фосфор (8,0–9,5%). Именно цифра в марке обозначает номинальное содержание фосфора: ПМФ-9 = 9% P.

Принципиальное отличие ПМФ-9 от большинства других твёрдых припоев — самофлюсующие свойства при пайке меди: фосфор восстанавливает оксид меди (Cu₂O), снимая оксидную плёнку с поверхности без отдельного флюса. Это упрощает технологию и снижает риск шлаковых включений в шве.

Припой относится к классу среднеплавких твёрдых припоев с температурой плавления выше 450 °C, и применяется там, где мягкие оловянные припои не обеспечивают достаточной механической прочности и термостойкости шва, а серебряные — избыточны по стоимости.

Химический состав и стандарт

Расшифровка обозначения

Марка ПМФ-9 расшифровывается: П — припой, М — медь (основа), Ф — фосфор, 9 — номинальное содержание фосфора в процентах. Аналогично построены марки ПМФ-2, ПМФ-7 и другие медно-фосфористые припои этого ряда.

Состав по ГОСТ 4515-93

Химический состав сплава регламентируется межгосударственным стандартом ГОСТ 4515-93 «Сплавы медно-фосфористые. Технические условия». Форма поставки (прутки, проволока, лента) производится по соответствующим ТУ на основе этого сплава.

Элемент	Содержание	Примечание
Медь (Cu)	Остальное (~90,0–91,5%)	Основа. Сумма Cu+P ≥ 99,5%
Фосфор (P)	8,0–9,5%	Определяет самофлюсующие свойства
Висмут (Bi)	≤ 0,005%	Примесь, регламентируется по требованию
Сурьма (Sb)	≤ 0,100%	Примесь, регламентируется по требованию
Железо (Fe)	≤ 0,15%	Примесь, регламентируется по требованию

Цветовая маркировка плиток по ГОСТ 4515-93: МФ9 — чёрная полоса по всей длине плитки.

Примечание: «81% меди», встречающееся на ряде коммерческих сайтов — ошибочное значение. Верное содержание меди: приблизительно 90–91,5% (остаток от суммы Cu+P после вычитания фосфора).

Температурные характеристики и физические свойства

Параметр	Значение
Начало плавления (солидус)	~714–715 °C
Рекомендуемая температура пайки	750–850 °C
Класс по температуре плавления	Твёрдый (высокотемпературный) припой
Текучесть расплава	Высокая
Коррозионная стойкость шва	Умеренная

Температура начала плавления (~714 °C) соответствует эвтектической точке системы Cu–P (8,38% P, 714 °C). При нагреве выше солидуса сплав переходит в двухфазную (твёрдое + жидкое) область, полностью расплавляясь при дальнейшем повышении температуры. Рабочая температура пайки 750–850 °C обеспечивает необходимую текучесть для заполнения капиллярного зазора.

Капиллярный зазор при пайке ПМФ-9: 0,025–0,15 мм (при нахлёстном соединении). Слишком большой зазор снижает прочность шва из-за ухудшения капиллярного заполнения.

Самофлюсующие свойства: механизм и ограничения

Почему ПМФ-9 не требует флюса при пайке меди

Фосфор в составе припоя при нагреве реагирует с оксидом меди Cu₂O, восстанавливая его до металлической меди. Образующийся при этом оксид фосфора P₂O₅ выполняет роль флюса — он растворяет и вытесняет оксидную плёнку с поверхностей, обеспечивая смачивание. Именно поэтому при пайке медь–медь отдельный флюс не нужен.

Когда флюс обязателен

На сплавах с оксидами, более стойкими, чем Cu₂O, фосфор уже не справляется с ролью флюса самостоятельно. В этих случаях применение флюса обязательно:

• Латунь (содержит цинк): оксид цинка ZnO не восстанавливается фосфором при рабочих температурах — необходим флюс.
• Бронза (оловянная, кремнистая): аналогичная причина — оксиды олова, кремния. Флюс обязателен.
• Нейзильбер (медно-никелево-цинковый сплав): присутствие никеля и цинка требует флюса.
• Серебро: пайка возможна с применением флюса.

Практическое правило: без флюса — только медь по меди. Во всех остальных случаях флюс необходим для получения качественного, герметичного шва.

Применение ПМФ-9 в промышленности

Области и типы соединений

Медно-фосфористый припой ПМФ-9 применяется в следующих областях:

• Электротехника и силовое оборудование: пайка шин и шинопроводов, обмоток трансформаторов, выводов электродвигателей большой мощности, статоров и роторов генераторов. Здесь ценится высокая электропроводность медного шва и отсутствие флюса (нет шлаков, упрощена очистка).
• Холодильная промышленность и кондиционирование: пайка медных трубок хладагентных контуров, теплообменников, конденсаторов и испарителей. Шов герметичен и устойчив к хладагентам.
• Трубопроводные системы: соединение медных труб, фитингов, коллекторов в промышленных системах водоснабжения и теплоснабжения.
• Термодатчики и измерительная техника: пайка медных и латунных деталей датчиков температуры.
• Приборостроение: соединение медных и нейзильберовых деталей, где требуется надёжный, электропроводный шов.

Паяемые материалы

Материал	Пайка ПМФ-9	Флюс
Медь — медь	✓ Оптимально	Не требуется
Медь — латунь	✓ Применяется	Обязателен
Медь — бронза (оловянная, кремнистая)	✓ Применяется	Обязателен
Медь — нейзильбер	✓ Применяется	Обязателен
Медь — серебро	✓ Применяется	Обязателен
Сталь, чугун	✗ Не применяется	—
Алюминиевая бронза	✗ Не применяется	—
Сплавы с высоким содержанием никеля	✗ Не применяется	—

Ограничения применения

Запрет на пайку чёрных металлов и некоторых сплавов

Фосфор реагирует с железом с образованием фосфидов (Fe₂P, Fe₃P) — хрупких интерметаллических соединений. Плёнка этих фосфидов на границе шва делает соединение непрочным и негерметичным. По этой причине пайка стали и чугуна медно-фосфористыми припоями не применяется.

Аналогичная причина — образование хрупких фосфидов — ограничивает применение ПМФ-9 на алюминиевых бронзах (содержат Al, образующий стойкие оксиды и интерметаллиды с фосфором) и сплавах с высоким содержанием никеля.

Ограничения по нагрузкам

Паяные соединения, выполненные медно-фосфористым припоем, обладают пониженной пластичностью по сравнению с серебросодержащими припоями. Это определяется структурой шва: присутствие Cu₃P (фосфид меди) делает шов склонным к хрупкому разрушению. Поэтому ПМФ-9 не применяется в соединениях, работающих при ударных, знакопеременных вибрационных и изгибающих нагрузках. Для таких условий следует рассматривать серебросодержащие припои.

Для статически нагруженных, герметичных соединений (трубопроводы, теплообменники, шинопроводы) ограничения по хрупкости несущественны.

Форма поставки

Припой ПМФ-9 поставляется в следующих формах:

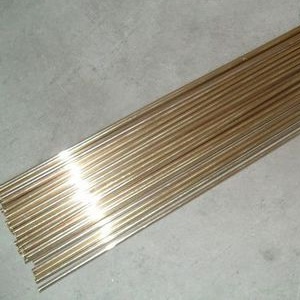

• Прутки (стержни) круглого сечения — диаметр от 3 до 9 мм, длина ~400 мм. Наиболее распространённая форма для ручной пайки горелкой.
• Проволока — диаметр 2–4 мм, в бухтах или на катушках. Применяется при механизированной пайке и для подачи в зазор при ручной работе.
• Лента (полоса) — толщина 0,3–1,2 мм, ширина 10–50 мм. Используется при пайке соединений с фиксированным зазором, где требуется точная дозировка припоя.

Исходный сплав (лигатура МФ9) по ГОСТ 4515-93 поставляется в плитках габаритных размеров (370 ± 10) × (215 ± 10) × (30 ± 5) мм с разделением на 40 долей, с чёрной маркировочной полосой. Плитки — сырьё для производства прутков и проволоки, а не готовый сплавочный продукт для пайки.

Подробнее о медно-фосфористом сплаве как лигатуре — на странице медно-фосфористый сплав.

Технологические рекомендации по пайке

Нагрев и источник тепла

Для достижения рабочей температуры 750–850 °C применяют пропан-кислородные или ацетилен-кислородные горелки. Важно нагревать соединяемые детали, а не сам припой напрямую: припой должен плавиться от контакта с разогретым основным металлом — это обеспечивает правильное заполнение зазора капиллярными силами.

Перегрев выше 900 °C нежелателен: интенсивно испаряется фосфор, ухудшаются самофлюсующие свойства, снижается качество шва.

Подготовка поверхностей

Поверхности перед пайкой должны быть очищены от масла, оксидной плёнки и загрязнений — механически (шкурка, щётка) или химически. Зазор между деталями — 0,025–0,15 мм (нахлёстное соединение). При пайке с флюсом (латунь, бронза) флюс наносят на обе поверхности до нагрева.

ПМФ-9 и ПМФ-7: в чём разница

Припой ПМФ-7 содержит 7% фосфора, его состав смещён в медь-богатую область диаграммы Cu–P. ПМФ-9 с 9% фосфора имеет начало плавления близкое к эвтектической точке (714 °C) и более высокую текучесть расплава. ПМФ-9 применяют там, где нужна максимальная жидкотекучесть и хорошее затекание в зазор; ПМФ-7 — когда желателен бо́льший температурный интервал плавления и несколько более широкий диапазон рабочих температур.
