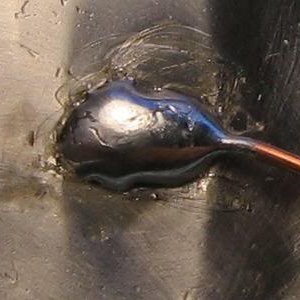

Припой Al-Si-Ge — низкотемпературная пайка

Цена: договорная
- от объёма, заполните заявку

Проблема температуры при пайке алюминия: зачем нужна система Al-Si-Ge

Стандартные алюминиевые припои на основе эвтектики Al-Si (12,6 мас.% Si, температура плавления 577 °C) требуют рабочей температуры выше 590 °C. Для термоупрочняемых сплавов серии 6xxx (солидус 6061 — около 582–592 °C в зависимости от состава) запас между ликвидусом припоя и солидусом основного металла составляет единицы градусов. Перегрев неизбежно ведёт к локальному оплавлению, необратимому разупрочнению и деградации механических свойств. Особенно остро эта проблема стоит при пайке тонкостенных конструкций, теплообменников и деталей в состоянии T6, где даже кратковременный перегрев критичен.

Снизить рабочую температуру пайки алюминия можно добавлением элементов-депрессантов — меди, цинка, олова, германия — в Al-Si-основу. Среди всех вариантов система Al-Si-Ge выделяется: германий обеспечивает наибольшее снижение температуры плавления (вплоть до 424 °C в бинарной эвтектике Al-Ge), образует непрерывный твёрдый раствор с кремнием (SiGe) и полностью металлургически совместим с алюминием. Низкотемпературный припой алюминиевый на основе Al-Si-Ge позволяет реализовать пайку алюминия без перегрева, сохраняя прочностные характеристики основного металла.

Бинарные диаграммы состояния Al-Ge и Al-Si

Эвтектика алюминий-германий (Al-Ge): температура плавления 424 градуса

Система Al-Ge — простая эвтектика без промежуточных фаз. Эвтектическая точка расположена при 424 °C и 53 мас.% Ge (около 28 ат.% Ge, 72 ат.% Al). Взаимная растворимость компонентов в твёрдом состоянии невелика: растворимость Ge в Al — около 0,5 ат.% при 450 K, возрастает до 7,2 ат.% вблизи эвтектической температуры (697 K). Растворимость Al в твёрдом Ge ещё меньше — доли процента. Германий не образует интерметаллидов с алюминием при нормальном давлении — это принципиально для формирования пластичного паяного шва без хрупких фаз.

Эвтектическая микроструктура Al-Ge представляет собой пластинчатую колонию из чередующихся фаз (Al) и (Ge). Германий кристаллизуется с огранкой по плоскостям {111}, формируя фасеточные пластины. Эвтектика алюминий-германий при 424 °C — одна из самых низкотемпературных в системах «алюминий — элемент IV группы», что делает германий ключевым депрессантом ликвидуса для низкотемпературных алюминиевых припоев. Специальные припои для алюминия на основе этой эвтектики позволяют значительно расширить технологические возможности пайки.

Эвтектика алюминий-кремний (Al-Si): 577 °C

Система Al-Si — также простая эвтектика: 577 °C при 12,6 мас.% Si. Кремний практически нерастворим в твёрдом алюминии при комнатной температуре (максимум ~1,65 мас.% Si при эвтектической температуре). Припои типа BAlSi-4 (Al-12Si) на основе этой эвтектики — промышленный стандарт для пайки алюминия, но их рабочая температура выше 590 °C ограничивает применение.

Тройная система Al-Si-Ge: моновариантная эвтектическая долина

Кремний и германий образуют непрерывный ряд твёрдых растворов (SiGe) с кубической решёткой типа алмаза. Эта полная взаимная растворимость определяет строение тройной диаграммы: обе бинарные эвтектические реакции — L ⇔ (Al) + (Si) при 577 °C и L ⇔ (Al) + (Ge) при 424 °C — связаны моновариантной эвтектической долиной:

L ⇔ (Al) + (SiGe)

Температура этой реакции монотонно снижается от 578 °C при 12,7 мас.% Si (сторона Al-Si) до 424 °C при 53 мас.% Ge (сторона Al-Ge). Данные получены методами термического анализа и электронно-зондового микроанализа (Song, Hellawell, 1990, Metallurgical Transactions A, vol. 21, pp. 733–740). Область бинарной твёрдой эвтектической поверхности простирается от алюминиевого угла (от 1,65 мас.% Si до 5,2 мас.% Ge) через весь непрерывный твёрдый раствор (SiGe).

Практическое значение для технолога: варьируя соотношение Si/Ge в припое Al-Si-Ge, можно плавно регулировать температуру пайки алюминия в диапазоне от ~475 °C до ~570 °C. Это реализует пайку алюминия при низкой температуре с точной настройкой под конкретный сплав и конструкцию.

Зависимость температуры плавления от соотношения Si/Ge

Увеличение содержания германия при снижении доли кремния закономерно снижает ликвидус. В таблице — характеристики ряда составов Al-Si-Ge на основе экспериментальных и расчётных данных для точек вдоль эвтектической долины тройной системы:

Состав (мас.%)	Ge, мас.%	Si, мас.%	Al, мас.%	Ликвидус, °C
Al-12,6Si (бинарная эвтектика Al-Si)	0	12,6	87,4	577
Al-5,6Si-25,2Ge	25,2	5,6	69,2	~515
Al-5,5Si-30,4Ge	30,4	5,5	64,1	514,8
Al-1Si-31Ge	31	1	68	~500–510
Al-4Si-34Ge	34	4	62	~490–500
Al-4Si-35Ge	35	4	61	~490
Al-3,5Si-36Ge	36	3,5	60,5	~485–490
Al-3,4Si-40Ge	40	3,4	56,6	474,3
Al-53Ge (бинарная эвтектика Al-Ge)	53	0	47	424

Точные значения ликвидуса для составов Al-5,5Si-30,4Ge и Al-3,4Si-40Ge определены методом ДСК (Ivannikov et al., MDPI Metals, 2021). Для промежуточных составов Al-1Si-31Ge, Al-4Si-34Ge и Al-3,5Si-36Ge приведены расчётные значения на основе положения в эвтектической долине тройной диаграммы. Чем выше содержание германия, тем ниже температура плавления. Кремний при этом играет роль стабилизатора микроструктуры и диффузионного барьера — замедляет миграцию Ge из припоя в основной металл.

Сравнение Al-Si-Ge с другими низкотемпературными алюминиевыми припоями

Для пайки алюминия при пониженных температурах разработано несколько конкурирующих систем. Каждая имеет свои достоинства и ограничения.

Система	Солидус–ликвидус, °C	Достоинства	Ограничения
Al-12Si (стандарт)	577	Отработанная технология, низкая стоимость, узкий интервал плавления	Рабочая температура > 590 °C — перегрев сплавов 6xxx
Al-Si-Cu (10–20% Cu)	522–570	Доступное сырьё, снижение температуры на 40–55 °C	Хрупкая фаза CuAl₂, широкий интервал плавления, охрупчивание шва
Al-Si-Zn (40–42% Zn)	~535	Существенное снижение температуры	Высокое давление паров Zn — непригоден для вакуума; коррозионная нестойкость
Al-Si-Ge (25–40% Ge)	~474–515	Плавное регулирование температуры; вакуумная совместимость; пластичный шов без хрупких интерметаллидов	Высокая стоимость германия
Al-Si-Cu-Ge (комбинированные)	489–513	Снижение доли Ge при низкой температуре	Сложная микроструктура, присутствие хрупкого CuAl₂

Припой с пониженной температурой плавления на основе Al-Si-Ge выделяется двумя ключевыми преимуществами. Во-первых, отсутствие хрупких интерметаллидов типа CuAl₂ — фаза (SiGe) является непрерывным твёрдым раствором, а не интерметаллидом, поэтому шов пластичен и трещиностоек. Во-вторых, низкое давление пара германия обеспечивает полную совместимость с вакуумной пайкой — в отличие от цинксодержащих составов, загрязняющих оборудование при испарении. Именно эти свойства делают Al-Si-Ge специальными припоями для алюминия, ориентированными на задачи, где пайка алюминия без перегрева является обязательным условием.

Германий в алюминиевых сплавах и припоях: функции элемента

Депрессант ликвидуса. Германий снижает температуру плавления Al-Si-Ge значительно эффективнее, чем медь или цинк. Каждый дополнительный процент Ge в диапазоне 25–50 мас.% снижает ликвидус на 2–3 °C вдоль моновариантной долины.

Улучшение смачиваемости. Германий улучшает растекание расплава по поверхности алюминия. Оксид GeO₂ термодинамически менее устойчив, чем Al₂O₃, и не создаёт барьера на межфазной границе «припой — основной металл».

Металлургическая совместимость. Кремний и германий в тройной эвтектике кристаллизуются в виде фазы (SiGe) — непрерывного твёрдого раствора с алмазной решёткой. В отличие от CuAl₂ или Al₃Ni₂, фаза (SiGe) не создаёт катастрофических концентраторов напряжений. По результатам наноиндентирования, твёрдость (SiGe) составляет около 11,6 ГПа, а основная α-Al-матрица — около 0,7 ГПа. Мелкодисперсное распределение частиц (SiGe) в α-Al-матрице обеспечивает сочетание прочности и пластичности шва.

Совместимость с вакуумом. Германий не имеет высокого давления насыщенного пара — припои Al-Si-Ge пригодны для вакуумных печей.

Микроструктура припоя и паяного соединения

Литое и быстрозакалённое состояние

В литом состоянии сплавы Al-Si-Ge содержат две эвтектики: (Al,Ge) + (SiGe) и (Al,Ge) + (Ge). При равновесной кристаллизации формируются крупные пластинчатые колонии; при быстрой закалке (10⁵–10⁶ К/с) микроструктура резко измельчается до размера фаз порядка единиц микрон. Фольга приобретает практически однородную мелкодисперсную структуру.

Быстрозакалённое состояние влияет на термофизические свойства: солидус и ликвидус фольги могут быть на несколько градусов ниже, чем у литого слитка того же состава. Это дополнительное преимущество при пайке алюминия при низкой температуре. С увеличением содержания Ge от 28 до 40 мас.% наблюдается разделение фасеточных частиц твёрдого раствора (Ge,Si) и увеличение их количества в микроструктуре.

Структура паяного шва

Микроструктура паяного соединения Al-Si-Ge на сплаве 6061 имеет многослойное строение: две переходные зоны диффузионного взаимодействия прилегают к основному металлу, между ними — зона остаточного припоя. В переходных зонах германий и кремний из припоя мигрируют в основной металл, а магний из 6061 диффундирует в припой.

При пайке алюминия с нержавеющей сталью (AISI 304) на межфазной границе со стороны стали формируется тонкий слой интерметаллидов типа Al₇Fe₂(Si,Cr). Пониженная температура пайки припоями Al-Si-Ge (520–540 °C вместо 590+ °C) существенно ограничивает рост этого слоя, повышая надёжность биметаллических конструкций.

Практические аспекты пайки припоями Al-Si-Ge

Диффузия германия в основной металл

Ключевая технологическая проблема — диффузия Ge из расплавленного припоя в основной металл. Обеднённый остаточный припой имеет повышенный ликвидус и может не полностью расплавиться, формируя дефекты — поры, непропаи, трещины.

Кремний частично решает эту задачу: экспериментально установлено, что Si замедляет диффузию Ge из припоя в основной металл. При 35 мас.% Ge наилучшие результаты по прочности получены при 8 мас.% Si — прочность на сдвиг соединений 6061 достигала 57 МПа (вакуумная пайка, 550 °C). При снижении Si до 4 мас.% прочность падала до 19,6 МПа из-за избыточной потери германия. Составы с промежуточным содержанием Si (Al-4Si-34Ge, Al-3,5Si-36Ge) обеспечивают компромисс между рабочей температурой и устойчивостью к обеднению.

Температурный режим и время выдержки

Рабочую температуру устанавливают на 20–30 °C выше ликвидуса. Для составов Al-Si-Ge с 30–40 мас.% Ge это диапазон 500–540 °C — на 50–90 °C ниже, чем при пайке стандартным Al-12Si. Время выдержки — 4–10 минут; увеличение усиливает диффузию Ge и расширяет переходные зоны. Для вакуумной печной пайки рекомендуется равномерный нагрев с последующим быстрым охлаждением.

Подготовка поверхности

Качество соединения критически зависит от подготовки поверхности. Оксидная плёнка Al₂O₃ толщиной 2–5 нм препятствует смачиванию. Перед пайкой поверхности зачищают механически (P320–P400) и обезжиривают ультразвуком. При вакуумной пайке остаточный кислород связывается магнием (из припоя или сплава). При атмосферной пайке применяют флюсы на основе фторидных систем (CsF–AlF₃), растворяющие оксид при рабочей температуре.

Ограничения при пайке магнийсодержащих сплавов

При пайке сплавов серии 5xxx (5052, ~2,5% Mg) на границе раздела образуется хрупкий интерметаллид Mg₂Ge — прочность соединения падает вдвое по сравнению с 6061. Припой Al-Si-Ge оптимален для сплавов с умеренным содержанием Mg (серии 6xxx и 3xxx, Mg до 1,0–1,5%).

Формы поставки припоев Al-Si-Ge

Быстрозакалённая лента (фольга). Основная форма для промышленной вакуумной пайки. Толщина 30–70 мкм, производство методом melt spinning (быстрое затвердевание на вращающемся охлаждаемом барабане). Мелкодисперсная или аморфная структура улучшает смачиваемость и дополнительно снижает температуру начала плавления. Ширина и длина ленты определяются техническим заданием.

Литые заготовки. Прутки, пластины, гранулы — для ручной пайки, паяльных паст и экспериментальных работ.

Минимальный заказ — от 10 кг. Состав подбирается индивидуально: регулируемая температура пайки в диапазоне 475–550 °C достигается подбором соотношения Si/Ge под конкретный паяемый сплав и условия эксплуатации. При необходимости возможна поставка с сертификатом химического анализа и результатами ДСК-измерений солидуса и ликвидуса.

Области применения низкотемпературного алюминиевого припоя Al-Si-Ge

Пайка алюминия при низкой температуре припоями Al-Si-Ge востребована в промышленных задачах, где стандартные припои Al-12Si неприменимы из-за перегрева.

Теплообменное оборудование. Вакуумная пайка алюминиевых теплообменников, радиаторов, испарителей и холодных плит из сплавов 6061, 6063, 3003 при 500–540 °C. Пониженная температура минимизирует деформацию тонкостенных элементов и сохраняет прочность основного металла.

Биметаллические конструкции «алюминий — нержавеющая сталь». Пайка при 520–540 °C с ограниченным ростом интерметаллидного слоя на границе. Припои Al-Si-Ge в виде фольги толщиной 30–70 мкм обеспечивают точную дозировку и минимальную эрозию основного металла.

Электроника и МЭМС. Эвтектическое соединение Al-Ge при ~450 °C применяется для герметизации кремниевых пластин (wafer bonding) в полупроводниковом производстве, где перегрев недопустим.

Аэрокосмическая и криогенная техника. Пайка тонкостенных конструкций из термоупрочняемых алюминиевых сплавов без перегрева и разупрочнения. Алюминиевая матрица паяного шва обеспечивает работоспособность при криогенных температурах.

Подбор состава Al-Si-Ge припоя под задачу

Для типовых задач пайки алюминия при низкой температуре содержание Ge составляет 25–40 мас.%, Si — 1–8 мас.%, остальное — алюминий. Температура ликвидуса в этом диапазоне плавно снижается от ~515 °C до ~475 °C. Состав Al-1Si-31Ge обеспечивает рабочую температуру около 520–530 °C при минимальном содержании кремния; Al-4Si-34Ge — около 510–520 °C с улучшенной стабильностью шва; Al-3,5Si-36Ge — около 505–510 °C при наибольшем снижении температуры в этой группе.

Увеличение Ge выше 40 мас.% нецелесообразно экономически и из-за расширения интервала кристаллизации. Добавка Si в количестве 3–8 мас.% сужает интервал между солидусом и ликвидусом, замедляет диффузию Ge и стабилизирует микроструктуру шва.

Комбинирование с цинком (система Al-Si-Ge-Zn: ~9,6Si-10Ge-15Zn) даёт интервал плавления 505–545 °C с прочностью до 138 МПа для 6061, но цинк исключает вакуумную пайку.
