Что такое припой ЦОП-20 и как расшифровывается марка

Припой ЦОП-20 — цинково-оловянный припой специального назначения, предназначенный для работы с алюминиевыми поверхностями. В полном коммерческом обозначении марка записывается как ЦОП-20Н, где:

• Ц — цинк (основной легирующий элемент, обеспечивающий сцепление с алюминием);
• О — олово (основа сплава, определяющая пластичность и текучесть);
• П — припой;
• 20 — содержание цинка в составе, % масс.;
• Н — низкотемпературный (пониженная температура плавления по сравнению с ЦОП-40).

Припой ЦОП-20 разработан специально для кабельной промышленности — он применяется там, где высокая рабочая температура ЦОП-40 создаёт риск перегрева или деформации конструкции муфты. В отличие от оловянно-свинцовых припоев серии ПОС, ЦОП-20 не содержит свинца, что исключает гальваническую коррозию в паре с алюминием.

Химический состав припоя ЦОП-20

Номинальный состав:

Компонент	Содержание, % масс.	Роль в сплаве
Олово (Sn)	80	Основа; обеспечивает пластичность, текучесть, широкий температурный интервал пайки
Цинк (Zn)	20	Обеспечивает адгезию к алюминию, коррозионную стойкость паяного шва
Галлий (Ga)	~1,5	Снижает температуру плавления; улучшает смачиваемость алюминиевой поверхности

Введение галлия — ключевое отличие ЦОП-20Н от ЦОП-40. Галлий имеет очень низкую температуру плавления и способен нарушать целостность оксидной плёнки на алюминии, что улучшает растекание расплава по паяемой поверхности без механического разрушения оксида. Именно это свойство обусловило применение припоя при монтаже алюминиевых оболочек кабелей связи, где качество лужения критично для герметичности муфты.

Температурный диапазон: сравнение ЦОП-20 и ЦОП-40

Максимальная температура плавления (ликвидус) припоя ЦОП-20Н на 70–75 °С ниже, чем у припоя ЦОП-40. Это принципиально важно при работе с тонкими алюминиевыми оболочками кабелей: меньший перегрев снижает риск расплавления прилегающих изоляционных слоёв и деформации конструктива муфты.

Марка	Zn, %	Sn, %	Ga, %	Ликвидус относительно ЦОП-40
ЦОП-20 (ЦОП-20Н)	20	80	~1,5	Ниже на 70–75 °С
ЦОП-40	40	60	следы	Базовое значение

Широкий температурный интервал кристаллизации, характерный для системы Sn–Zn, означает, что сплав проходит через пастообразное состояние при охлаждении. Это требует удерживать соединяемые детали неподвижно вплоть до полного затвердевания припоя — нарушение этого условия даёт «холодный» шов с пониженной адгезией.

Применение припоя ЦОП-20 в кабельной промышленности

Припой ЦОП-20 (ЦОП-20Н) применяется исключительно в кабельной и телекоммуникационной отрасли. Основная задача — лужение (залуживание) алюминиевых оболочек кабелей связи при монтаже соединительных муфт двумя методами:

• Метод «горячей пайки» — расплав наносится непосредственно на нагретую поверхность оболочки, затем выполняется пайка свинцовой муфты;
• Метод «склеивания» — предварительно залуженная оболочка сопрягается с муфтой с применением клеевых составов; лужение ЦОП-20Н обеспечивает адгезионный слой.

Типовые марки кабелей, при монтаже которых используется ЦОП-20Н: ТЗАШп, ТЗАБпШп, ТЗПАШп, ТЗПАБпШп, МКСАШп, МКСАБпШп и аналогичные конструкции с алюминиевой оболочкой.

Пониженная рабочая температура припоя ЦОП-20 делает его предпочтительным по сравнению с ЦОП-40 в случаях, когда расположение кабеля, характеристики изоляции или конструкция муфты не допускают нагрева до высоких температур ЦОП-40.

Особенности пайки алюминия цинково-оловянными припоями

Основная сложность при работе с алюминиевыми оболочками — мгновенно образующаяся оксидная плёнка Al₂O₃, которая препятствует смачиванию припоем. Стандартный подход — применение специализированных активных флюсов, разрушающих оксид. Для пайки алюминиевых жил и оболочек кабелей используют флюс ПЖ (желто-серая однородная масса на основе активных компонентов), обеспечивающий растворение оксидной плёнки. Остатки флюса после пайки обязательно удаляют, поскольку они вызывают коррозию алюминия.

При работе с ЦОП-20 наличие галлия в составе припоя частично компенсирует агрессивность оксидной плёнки, однако не исключает необходимость применения флюса.

Форма выпуска и условия поставки

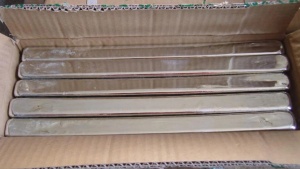

Припой ЦОП-20 (ЦОП-20Н) выпускается в виде фасонных полос и прутков специального сечения:

• сечение треугольное (основание ≈ 23 мм) — для удобства укладки в зазоры при пайке муфт;
• сечение трапециевидное.

На одном торце полосы или прутка нанесена маркировка марки припоя. Стандартная фасовка — упаковки по 1 кг. Более крупные партии согласовываются индивидуально.

Поставка осуществляется по заявке. Подробности — в разделе Припои.

Критерии выбора: ЦОП-20 или ЦОП-40

Оба припоя семейства ЦОП применяются для пайки алюминиевых оболочек кабелей. Выбор определяется условиями конкретного монтажа:

Критерий	ЦОП-20 (ЦОП-20Н)	ЦОП-40
Рабочая температура	Ниже	Выше
Риск перегрева изоляции	Снижен	Выше
Смачиваемость Al (за счёт Ga)	Улучшена	Стандартная
Метод монтажа муфт	Горячая пайка, склеивание	Горячая пайка
Содержание свинца	Отсутствует	Отсутствует

Если монтажная инструкция прямо предписывает ЦОП-20Н (или ЦОП-20) — замена на ЦОП-40 не допускается без согласования с проектировщиком, так как более высокая температура плавления ЦОП-40 может нарушить целостность изоляции кабеля или клеевого слоя муфты.
