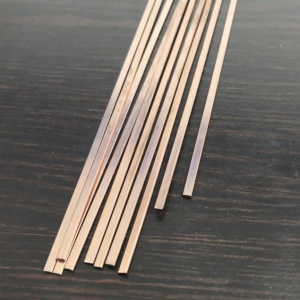

Припой П-47

Припой П-47 — высокотемпературный медно-марганцевый твёрдый припой специального назначения, применяемый для пайки высоконагруженного твёрдосплавного инструмента, высокопрочных сталей, никеля и медных сплавов. Выпускается по ТУ 1733-001-17228138-2005. Отличается широким диапазоном паяемых материалов и формированием прочного паяного шва, стойкого к механическим нагрузкам.

Состав и нормативная документация

П-47 — это многокомпонентный сплав системы Cu–Mn–Zn–Ni–Sn. Основные компоненты — медь и цинк, легирующие добавки — марганец, олово и никель. Именно марганец и никель определяют специальные свойства этого припоя: повышенную прочность паяного шва, способность работать в условиях переменных нагрузок и хорошее смачивание твёрдосплавных и стальных поверхностей.

Нормативный документ: ТУ 1733-001-17228138-2005. П-47 не входит в ГОСТ 23137-78 (стандартные медно-цинковые припои ПМЦ) и не является серебряным припоем по ГОСТ 19738-2015. Это самостоятельная марка из группы специальных твёрдых припоев.

Химический состав П-47

Компонент	Содержание, %	Роль в сплаве
Медь (Cu)	43–45	Основа; обеспечивает пластичность и проводимость шва
Цинк (Zn)	остаток (~38–39)	Снижает температуру плавления, улучшает растекаемость
Марганец (Mn)	9,5–10,5	Повышает прочность шва, улучшает смачивание твёрдых сплавов и стали
Олово (Sn)	3,5–4,5	Повышает жидкотекучесть расплава
Никель (Ni)	2–4	Повышает жаропрочность и коррозионную стойкость шва

Температурные характеристики

П-47 — твёрдый припой с чётко выраженным двухфазным интервалом плавления.

Параметр	Значение
Температура солидус	760 °С
Температура ликвидус	810 °С
Рекомендуемая температура пайки	840–870 °С

Рабочая температура пайки устанавливается выше ликвидуса на 30–60 °С для обеспечения достаточной жидкотекучести расплава и заполнения зазора. Превышать 900 °С нецелесообразно — начинается активное испарение цинка и ухудшение качества шва.

Интервал плавления (760–810 °С) относительно узкий для медно-марганцевых систем, что облегчает управление процессом нагрева и снижает риск перегрева соединяемых деталей.

Область применения

П-47 разработан для пайки конструкций, работающих под длительными и ударными нагрузками. Основные группы применений:

Твёрдосплавный инструмент. Напайка пластин и вставок из карбидно-кобальтовых твёрдых сплавов (группы ВК, ТК) на корпуса из конструкционных и инструментальных сталей: резцы, свёрла, фрезы, буровые коронки, породоразрушающий инструмент. Марганец обеспечивает хорошее смачивание как стального корпуса, так и твёрдосплавной пластины.

Высокопрочные стали. Пайка деталей из высоколегированных и высокопрочных конструкционных сталей, в том числе при совмещении процесса пайки с нагревом под закалку.

Медь и медные сплавы. Соединение деталей из меди, бронз, латуней с другими материалами — сталью, никелем, твёрдым сплавом.

Никель и никелевые сплавы. Пайка никелевых деталей и компонентов из никелевых жаропрочных сплавов там, где серебряные припои не обеспечивают необходимой рабочей температуры шва.

Компрессорное оборудование. Пайка рабочих элементов компрессоров — клапанов, седёл, поршневых колец и деталей корпусов.

Паяемые сочетания: сталь–твёрдый сплав, сталь–никель, медь–никель, медь–сталь, никель–никелевый сплав и их комбинации.

Технология пайки с припоем П-47

Подготовка поверхностей

Соединяемые поверхности обрабатывают механически до 4–6-го класса чистоты (Ra 0,8–3,2 мкм). Более высокий класс чистоты снижает смачиваемость расплавом. Непосредственно перед нанесением флюса поверхности обезжиривают. Паз под твёрдосплавную пластину должен точно соответствовать её форме — заусенцы и завалы не допускаются.

Рекомендуемый зазор между соединяемыми деталями — 0,05–0,15 мм. Капиллярное затекание расплавленного припоя происходит именно в этом диапазоне; чрезмерно широкий зазор снижает прочность шва и вызывает образование пор.

Флюс

Для припоя П-47 при пайке медно-марганцевых систем применяются активные пастообразные флюсы на борно-фторидной основе — марок ФП-1 или ФП-2. Флюс наносится на обе соединяемые поверхности и на закладные элементы припоя перед сборкой. При газопламенном нагреве допускается нанесение флюса в виде порошка непосредственно на зону пайки в процессе разогрева — с периодическим контролем расплавления флюса по цвету и блеску поверхности.

Флюс Ф-100 (ТУ 48-4-346-84), применяемый для стандартных медно-латунных припоев при температурах 1100–1200 °С, не подходит для П-47: рабочий диапазон П-47 существенно ниже. Смешивание флюсов разных марок недопустимо.

Методы нагрева

П-47 пригоден для пайки следующими способами нагрева:

Индукционный нагрев (ТВЧ) — наиболее производительный метод для серийного инструмента. Нагрев быстрый и локальный, что снижает риск разупрочнения стального корпуса. Нагрев ведут равномерно, перемещая деталь относительно индуктора так, чтобы зона пайки располагалась вблизи витка, а не твёрдосплавная пластина. Пластину твёрдого сплава не рекомендуется перегревать — это ведёт к образованию трещин при охлаждении.

Газопламенный нагрев — применяется в единичном производстве и при ремонте. Используют кислородно-ацетиленовые или пропано-кислородные горелки. Пламя — нейтральное или слегка восстановительное (с небольшим избытком горючего газа), чтобы минимизировать окисление цинка. Нагрев направляют на стальной корпус, а не на пластину.

Печной нагрев (нейтральная или восстановительная атмосфера) — применяется при пайке сложных сборочных единиц с несколькими одновременно паяемыми соединениями.

Особенности охлаждения после пайки

После кристаллизации припоя (визуально — потемнение зеркального блеска в зоне шва) детали охлаждают медленно, на воздухе или в горячем песке. Резкое охлаждение водой или в закалочной среде допускается только для стального корпуса, причём уровень охладителя не должен доходить до твёрдосплавной пластины на 5–8 мм. Недопустимо механическое воздействие на деталь до полного затвердевания шва.

Остатки флюса после охлаждения удаляют механически (щётка, абразив) или промывкой в горячей воде.

Формы поставки П-47

Припой П-47 выпускается в следующих формах:

Форма	Размеры	Типичное применение
Проволока / пруток	Ø 1,0–2,0 мм; 1,6–3,0 мм	Газопламенная пайка, ручная подача в зону нагрева
Лента	толщина 0,2–0,6 мм, ширина 10–20 мм	Закладка в паз под пластину перед индукционной пайкой
Таблетки, гранулы	по заказу	Дозированная подача, автоматизированная пайка

Для закладки припоя в паз при пайке пластин, сопрягающихся с корпусом по плоскости, предпочтительна лента: она обеспечивает равномерный зазор и точную дозировку. Проволока используется при газопламенной пайке с ручной подачей. Гранулы и таблетки удобны при автоматизированных процессах и пайке цилиндрических вставок.

Выбор между П-47 и другими твёрдыми припоями

При выборе припоя для высоконагруженного соединения важно учитывать температуру эксплуатации шва и материал корпуса.

Стандартные медно-цинковые припои ПМЦ (ГОСТ 23137-78) имеют более высокую температуру ликвидус (850–970 °С) и ниже по пластичности шва — они применимы для ненагруженных соединений. П-47 за счёт марганцевого и никелевого легирования формирует более пластичный и прочный шов при меньшей рабочей температуре, что критично при напайке хрупких твёрдосплавных пластин.

Для соединений с рабочей температурой выше 300–400 °С или при жёстких требованиях к зазору П-47 предпочтительнее серебряных припоев типа ПСр-45, температура ликвидус которых ниже (около 720–725 °С): П-47 обеспечивает более высокую жаропрочность шва.

Другие медно-марганцевые и медно-никелевые спецприпои применяют при аналогичных задачах — выбор между ними определяется температурой пайки, требованиями к пластичности шва и конкретными соединяемыми материалами. Подробнее о смежных марках — на странице Припой ПП-47.

Поставка припоя П-47

Поставляется партиями в соответствии с требованиями ТУ 1733-001-17228138-2005. Форма, размеры и объём партии — по согласованию. Сопроводительная документация: сертификат качества с подтверждением химического состава. Возможна поставка с резкой ленты в размер паза по чертежу заказчика.

Также на складе — припой П-100М и другие специальные медно-марганцевые и медно-никелевые составы для высокотемпературной пайки.
