Припой ВПр-4 (ВПр4)

Что такое припой ВПр-4

Припой ВПр-4 (актуальное обозначение по ОСТ — ВПр4) — медно-марганцево-никелевый твёрдый самофлюсующийся припой. Основу сплава составляет медь; марганец и никель в примерно равных долях (27–30% и 28–30% соответственно) определяют высокую механическую прочность и термостойкость паяного шва. Кобальт, кремний, бор и фосфор введены как легирующие добавки, обеспечивающие самофлюсующиеся свойства и требуемую жидкотекучесть. Регламентирующий документ — ОСТ 1 90082-88.

Основное назначение: пайка деталей и узлов из жаропрочных никелевых сплавов (в том числе типа ЭИ437) и нержавеющих сталей (в том числе 12Х18Н10Т и аналогичных). Ключевое технологическое преимущество — возможность вести пайку без флюса при использовании индукционного (ТВЧ) нагрева на воздухе или в защитной атмосфере.

В семействе припоев ВПр марка ВПр-4 занимает нишу медных самофлюсующихся систем для пайки коррозионностойких и жаропрочных материалов при умеренно высоких температурах — в противовес никелевым припоям серии ВПр11/ВПр7, применяемым при более жёстких температурных режимах.

Химический состав ВПр-4 по ОСТ 1 90082-88

Элемент	Содержание, %	Роль в сплаве
Cu	Основа (остаток)	Основной компонент; обеспечивает пластичность и проводимость шва
Mn	27–30	Понижает температуру ликвидуса, повышает жидкотекучесть и смачиваемость нержавеющих сталей и никелевых сплавов
Ni	28–30	Повышает прочность и жаропрочность шва, совместимость с никелевыми основными металлами
Co	4–6	Дополнительное упрочнение шва при рабочих температурах
Fe	1–1,5	Легирующая добавка
Si	0,8–1,2	Раскислитель; способствует снижению поверхностного натяжения расплава
B	0,15–0,25	Флюсующий компонент; при нагреве восстанавливает оксиды с поверхности основного металла
P	0,1–0,2	Флюсующий компонент; улучшает смачиваемость и снижает окисление при пайке
Примеси (суммарно)	не более 0,5	—

Самофлюсующиеся свойства: механизм и технологическая ценность

Способность паять без флюса обеспечивается совместным действием бора (B) и фосфора (P). При нагреве до температуры пайки эти элементы вступают в реакцию с оксидами на поверхности основного металла, восстанавливая их и создавая слой, предотвращающий повторное окисление. Результат — хорошее смачивание и затекание припоя в зазор без применения внешних флюсующих составов.

Это свойство критически важно в двух ситуациях:

• когда удалить остатки флюса после пайки конструктивно невозможно (закрытые полости, каналы охлаждения, тонкостенные сборки);
• когда необходим быстрый нагрев токами высокой частоты (ТВЧ) на воздухе — среда и скорость нагрева не позволяют использовать традиционные флюсы в обычном режиме.

Важно: самофлюсующиеся свойства реализуются только при быстром нагреве (индукционный, плазменный) или в контролируемой атмосфере (вакуум, инертный газ). При медленном нагреве на открытом воздухе поверхность успевает повторно окислиться прежде, чем флюсующие компоненты успеют сработать.

Дополнительное свойство ВПр-4: припой не вызывает значительного растворения (эрозии) основного металла вблизи паяного шва при корректно выбранном тепловом режиме — это принципиально для тонкостенных деталей, где подплавление стенок недопустимо.

Температурный режим пайки

ВПр-4 относится к высокотемпературным твёрдым припоям. Ориентировочный рабочий диапазон температуры пайки — 990–1040°C. Конкретная температура выбирается в зависимости от способа нагрева, массы сборки и требований к паяному соединению.

Общий принцип для всех медно-марганцевых самофлюсующихся припоев: нагрев должен быть достаточно быстрым, чтобы флюсующие компоненты B и P успели восстановить оксиды раньше, чем произойдёт интенсивное газонасыщение поверхности. При использовании ТВЧ-нагрева это условие выполняется автоматически.

Паяные соединения, выполненные ВПр-4, сохраняют несущую способность при рабочих температурах до 600°C, что соответствует требованиям к узлам из нержавеющих сталей аустенитного класса (например, 12Х18Н10Т) и никелевых жаропрочных сплавов, работающих в умеренно высокотемпературных условиях.

Паяемые материалы

ВПр-4 предназначен для пайки:

• нержавеющих сталей — прежде всего аустенитного класса (12Х18Н10Т, 12Х18Н9Т и аналогичные);
• жаропрочных никелевых сплавов — в том числе типа ЭИ437 (ХН77ТЮ), ЭИ437Б и близких по системе легирования;
• разнородных соединений «нержавеющая сталь — жаропрочный сплав».

Эрозионное воздействие на нержавеющую сталь 12Х18Н10Т при соблюдении температурного режима — слабое. Это позволяет применять припой для пайки тонкостенных конструкций без риска значительного изменения сечения стенки вблизи шва.

Для пайки с использованием ВПр-4 характерна хорошая совместимость с никелевой основой — высокое содержание Ni в сплаве (28–30%) обеспечивает металлургическую близость припоя и паяемого металла, что снижает вероятность образования хрупких интерметаллидных прослоек на границе шва.

Вопрос выбора между ВПр-4 и никелевыми припоями серии (например, ВПр11) определяется требованиями к рабочей температуре соединения: если детали эксплуатируются выше 700–800°C, предпочтительны никелевые припои; при умеренных температурах и требованиях к пластичности шва ВПр-4 предпочтителен.

Способы нагрева при пайке ВПр-4

Стандарт ОСТ 1 90082-88 допускает несколько технологий нагрева, что определяет широкий диапазон применения припоя в производстве.

Индукционный нагрев (ТВЧ) на воздухе

Самый технологически важный режим для ВПр-4. Быстрый нагрев токами высокой частоты обеспечивает условия, при которых самофлюсующиеся свойства реализуются наиболее полно: поверхность не успевает накапливать оксиды, а расплав хорошо смачивает и заполняет зазор. Применение флюса и защитных газов при этом режиме не требуется. Режим эффективен для серийной и крупносерийной пайки деталей относительно простой конфигурации.

Пайка в вакуумной печи

Обеспечивает наилучшее качество соединения: отсутствие кислорода исключает окисление, флюсующие компоненты припоя работают эффективно даже при медленном нагреве. Применяется для сложных многоточечных сборок, труднодоступных стыков и деталей с закрытыми полостями.

Пайка в защитной атмосфере (аргон, гелий)

Альтернатива вакуумному методу при меньших требованиях к оборудованию. Инертный газ вытесняет кислород из рабочей зоны. Применяется в печах с контролируемой атмосферой, в том числе при индукционном нагреве.

Пайка с газообразными флюсами

Допустима; используется при печном нагреве, когда необходимо дополнительно активировать поверхность. Позволяет работать с менее тщательно подготовленными поверхностями, однако требует последующего контроля на наличие остатков флюса (если конструкция закрытая).

Требования к поверхности под пайку

Несмотря на самофлюсующиеся свойства, качество подготовки поверхности напрямую влияет на результат. Паяемые поверхности должны быть очищены от окалины, масел, смазок и продуктов коррозии механическим или химическим способом. Допустимый зазор под пайку зависит от конкретного применения и типа конструкции; универсальные рекомендации здесь не применимы — параметры стыка задаются конструкторской документацией на изделие.

При использовании ТВЧ-нагрева на воздухе к шероховатости и чистоте поверхности предъявляются более высокие требования, чем при вакуумной пайке, поскольку флюсующий ресурс припоя ограничен.

Форма поставки

ВПр-4 поставляется в следующих формах:

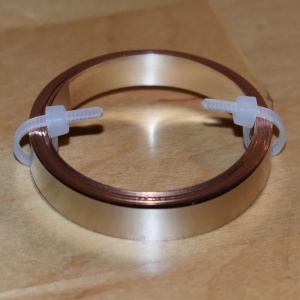

• Полосы (лента) толщиной от 0,1 до 1,0 мм по ОСТ 1 90082-88. Состояние поставки — нагартованное. Поверхность полос должна быть светлой, без пузырей, закатов, трещин, раковин, металлических и неметаллических включений. Допускаются следы травления, цвета побежалости, местные потемнения и следы от валков при условии соответствия размерным допускам.
• Лента порошкового припоя на органическом связующем — специализированная форма для автоматизированной укладки при сборке и последующей пайки в печах в вакууме или инертной атмосфере. Обеспечивает равномерное распределение припоя по стыку в сложных сборках без дополнительной фиксации.

Для уточнения актуальных размеров, допусков и минимальных партий поставки обращайтесь к менеджеру.
