Вакуумная пайка алюминия

Вакуумная пайка алюминия — принципы и область применения

Вакуумная пайка алюминия — промышленный процесс соединения алюминиевых деталей при нагреве в вакуумной печи с использованием припоя, температура плавления которого ниже температуры плавления основного металла. Метод широко применяется при серийном производстве пластинчатых и ребристо-трубчатых теплообменников, радиаторов охлаждения, конденсаторов и испарителей.

В отличие от пайки в контролируемой атмосфере (с флюсом), вакуумная пайка не требует применения коррозионно-активных флюсов. Паяное соединение получается чистым, с гладкой поверхностью, без остаточных шлаковых включений. Изделия не нуждаются в промывке после пайки, что критично для теплообменников с разветвлённой внутренней структурой каналов, откуда удалить остатки флюса практически невозможно.

Главная трудность — оксидная плёнка Al₂O₃

Алюминий мгновенно покрывается плотной, термически стойкой оксидной плёнкой Al₂O₃ (корунд). Температура плавления оксида — около 2050 °C, он химически инертен и препятствует смачиванию поверхности припоем. Без разрушения этой плёнки пайка невозможна ни в каком режиме.

При пайке в атмосфере применяют химические флюсы (на основе хлоридов и фторидов), которые растворяют оксид. При вакуумной пайке роль «разрушителя» оксидной плёнки выполняет магний — его пары при температуре выше 400 °C разрыхляют и диспергируют плёнку Al₂O₃, обеспечивая смачивание и растекание припоя.

Роль магния в вакуумной пайке

Магний обладает высоким давлением насыщенных паров и большим сродством к кислороду. При нагреве в вакууме выше 400 °C магний начинает испаряться с поверхности припоя или из отдельной навески, размещённой в зоне пайки. Пары Mg взаимодействуют с оксидной плёнкой Al₂O₃, разрыхляя её и открывая доступ расплавленного припоя к чистому алюминию.

Магний может вводиться двумя способами: как легирующий элемент непосредственно в состав припоя (0,1–1,0 мас.%) или как отдельная навеска гранулированного магния, помещённая рядом с паяемым узлом в технологической оснастке. Для изделий сложной конфигурации применяют экранирование — узел помещают в контейнер из нержавеющей стали (технологический ящик), чтобы сконцентрировать пары магния вокруг паяемых поверхностей и повысить эффективность разрушения оксидов.

Припои для вакуумной пайки алюминия

Подавляющее большинство припоев для высокотемпературной пайки алюминия относится к системе Al–Si. Кремний снижает температуру плавления алюминия, обеспечивает высокую жидкотекучесть расплава и хорошую коррозионную стойкость шва. Для вакуумной пайки в припой дополнительно вводят магний.

Эвтектический силумин Al–Si (припой типа АК12)

Двойная эвтектика системы Al–Si содержит 12,6 % кремния и плавится при 577 °C — это постоянная точка фазовой диаграммы. В промышленности используют как эвтектические, так и доэвтектические составы с содержанием кремния 7–13 %. Для пайки теплообменников наиболее распространён эвтектический или близкий к нему состав (10–13 % Si) — он обеспечивает минимальный интервал кристаллизации (практически нулевой у эвтектики), что снижает пористость и усадочные трещины в паяном шве.

Припой на основе эвтектического силумина АК12 по ГОСТ 1583-93 содержит 10–13 % Si, остальное — алюминий. Плотность — 2,66 г/см³. Для вакуумной пайки в состав вводят 0,1–1,0 % магния. Температура пайки таким припоем составляет 590–610 °C с выдержкой 10–30 минут.

Достоинства эвтектического Al–Si припоя: высокая коррозионная стойкость шва, совместимость с широким спектром деформируемых алюминиевых сплавов (АМц, АД1, АМг2), минимальная эрозия основного металла, хорошая жидкотекучесть. Эти припои являются стандартом для серийного производства теплообменников — в том числе автомобильных радиаторов, испарителей, конденсаторов.

Припой 34А (система Al–Cu–Si)

Припой 34А — тройной сплав системы алюминий–медь–кремний: Cu 28 %, Si 6 %, Al 66 %. Температура плавления — 525 °C, температура пайки — 530–550 °C. Предел прочности на разрыв — 80–110 МПа.

Применяется для газопламенной пайки, в вакуумных печах и при погружении в расплав солей. Припой 34А даёт более прочный шов, чем чисто силуминовый, и имеет пониженную температуру пайки — это позволяет паять сплавы с относительно невысокой температурой солидуса. Однако высокое содержание меди снижает коррозионную стойкость шва по сравнению с Al–Si эвтектикой. Для теплообменников, работающих с агрессивными охлаждающими жидкостями, этот фактор необходимо учитывать.

Сравнение основных припоев

Параметр	Эвтектический Al–Si (тип АК12 + Mg)	Припой 34А (Al–Cu–Si)
Система	Al–Si–(Mg)	Al–Cu–Si
Si, %	10–13	6
Cu, %	≤ 0,02	28
Mg, %	0,1–1,0 (для вакуумной пайки)	—
Температура плавления, °C	577 (эвтектика)	525
Температура пайки, °C	590–610	530–550
Коррозионная стойкость шва	Высокая	Пониженная (из-за Cu)
Основное применение	Вакуумная пайка теплообменников	Пайка с флюсом, погружением

Формы поставки припоя для серийной пайки

Выбор формы припоя определяется конструкцией узла, серийностью производства и типом паяемого соединения. Для заполнения зазоров между деталями (как в описанной конструкции «бачок в отбортовку пластины») наиболее применимы порошок, гранулы и паяльная паста.

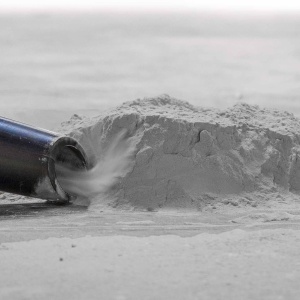

Порошок и гранулы

Алюминиевый припой в виде порошка или гранул — наиболее универсальная форма для засыпки в зазоры, пазы и каналы перед помещением узла в вакуумную печь. Порошковые припои на основе Al–Si (с содержанием Si 10–13 %) поставляются с различной гранулометрией — от мелкодисперсного порошка (менее 100 мкм) до гранул (0,5–3 мм). Для вакуумной пайки припой может содержать магний в качестве легирующей добавки.

Преимущества порошка и гранул для серийного производства: возможность точной дозировки по массе, заполнение зазоров произвольной геометрии, совместимость с автоматическим дозированием. При серийной пайке теплообменников порошок засыпают в зазор между отбортовкой пластины и бачком; при нагреве в вакуумной печи припой плавится, растекается и заполняет соединение за счёт капиллярных сил.

Паяльная паста

Паяльная паста — это смесь порошкового припоя с органическим связующим (биндером). Паста наносится на соединяемые поверхности кистью, шприцем или дозатором перед сборкой узла. При нагреве в печи органическое связующее выгорает, а металлический порошок плавится и формирует шов. Для вакуумной пайки применяются пасты с малозольным связующим, которое полностью испаряется при нагреве и не оставляет углеродистых загрязнений.

Паста удобна для точного нанесения на вертикальные и наклонные поверхности, где сыпучий порошок не удержится. Для конструкции «бачок в отбортовку» паста наносится на внутреннюю поверхность отбортовки или наружную стенку бачка перед сборкой.

Плакированный лист и фольга

В массовом производстве теплообменников наиболее распространён плакированный алюминиевый лист — многослойный прокат, у которого на сердечник из конструкционного сплава (например, типа АМц) нанесён слой припоя (Al–Si). При нагреве плакирующий слой плавится и заполняет капиллярные зазоры между деталями.

Если конструктив теплообменника допускает использование плакированного листа для пластин или рёбер, этот вариант обеспечивает максимальную воспроизводимость результатов при серийной пайке. Однако для заполнения крупных зазоров (как в соединении «бачок в отбортовку пластины») плакированного слоя может быть недостаточно — требуется дополнительная подача припоя в зону соединения в виде порошка, пасты или закладных элементов.

Конструкция паяного соединения теплообменника

Зазор и отбортовка

Пайка основана на капиллярном эффекте: расплавленный припой затягивается в зазор между деталями поверхностным натяжением. Оптимальный паяльный зазор для алюминиевых соединений при вакуумной пайке обычно составляет 0,05–0,25 мм. При вакуумной пайке смачивающая способность припоя несколько хуже, чем при пайке с флюсом или погружением, поэтому допускаются чуть увеличенные зазоры.

Конструкция с отбортовкой, в которую вставляется бачок, — технологически грамотное решение. Отбортовка создаёт нахлёсточное соединение с достаточной площадью контакта и формирует «карман» для размещения припоя. При проектировании следует предусмотреть равномерный зазор по всему периметру: неравномерность приводит к локальным непропаям или, наоборот, к избыточному скоплению припоя с образованием пор и усадочных трещин.

Подготовка поверхности

Перед вакуумной пайкой поверхности деталей подвергают обезжириванию и удалению старой оксидной плёнки. Обезжиривание выполняют в щелочных или кислотных растворах (без хромсодержащих компонентов — экологические требования). Удаление оксида производят травлением. После промывки и сушки детали собирают, закладывают припой и помещают в печь. Время между подготовкой поверхности и загрузкой в печь следует минимизировать, так как оксидная плёнка на алюминии начинает восстанавливаться немедленно.

Для серийного производства с большим количеством однотипных узлов рекомендуется стандартизировать процедуру подготовки поверхности и контролировать время экспозиции между травлением и загрузкой в печь.

Параметры режима вакуумной пайки

Требования к вакууму

Качество вакуумной пайки алюминия напрямую зависит от остаточного давления в камере печи. При давлении выше 6×10⁻³ Па основной металл и припой окисляются — припой не смачивает поверхность. Для стабильного качества пайки рабочее давление должно составлять не более 10⁻³ Па, оптимально — в диапазоне 10⁻⁴…10⁻⁵ Па.

Скорость натекания вакуумной печи — важный эксплуатационный показатель. Для пайки алюминия она не должна превышать 0,3 Па/ч. При больших значениях качество соединений нестабильно.

Температурный профиль

Нагрев узлов выполняется ступенчато. Типичный режим для пайки эвтектическим Al–Si припоем с магнием:

Этап	Температура, °C	Назначение
Предварительный нагрев	400–450	Дегазация, начало испарения Mg, частичное разрушение оксида
Промежуточная выдержка	450 (20–30 мин)	Выравнивание температуры по объёму садки, активация Mg
Нагрев до температуры пайки	590–610	Плавление припоя, смачивание, заполнение зазоров
Выдержка при температуре пайки	590–610 (10–30 мин)	Полное растекание и проникновение припоя в зазоры
Охлаждение	Принудительное (азот высокой чистоты)	Формирование мелкозернистой структуры шва

Однородность температуры в рабочем пространстве печи — ±5 °C для стандартной пайки. Для ответственных теплообменников требуется ±3 °C и точнее. Неравномерность нагрева приводит к тому, что в одних зонах припой уже расплавился и стекает, в других — ещё не достиг температуры ликвидуса.

Выбор температуры при ограничении 600 °C

Если максимальная рабочая температура печи составляет 600 °C, при использовании эвтектического Al–Si припоя (T_пл = 577 °C) температурный запас не превышает 23 °C. Это накладывает жёсткие требования к однородности нагрева и точности регулирования. В этом случае рекомендуется рассмотреть припои с пониженной температурой плавления — например, на основе системы Al–Cu–Si (припой 34А с T_пл = 525 °C, T_пайки = 530–550 °C), который даёт существенно больший температурный запас.

При выборе между эвтектическим Al–Si и 34А для конкретного теплообменника решающим фактором является рабочая среда: если теплообменник работает с водой или агрессивными охлаждающими жидкостями, медьсодержащий припой 34А может дать пониженную коррозионную стойкость шва. Для каждого случая выбор делается по совокупности условий: температура печи, коррозионные требования, прочность соединения.

Типичные дефекты вакуумной пайки и их предупреждение

Непропай (отсутствие соединения) — следствие недостаточного разрушения оксидной плёнки. Причины: низкий вакуум, недостаток магния, загрязнённые поверхности, большой зазор. Устраняется контролем вакуума, дозировки Mg и качества подготовки поверхности.

Эрозия основного металла — растворение стенки паяемой детали в расплавленном припое. Наблюдается при избытке припоя, чрезмерной температуре или длительной выдержке. Особенно критично для тонкостенных трубок теплообменника. Контролируется точной дозировкой припоя и ограничением времени выдержки.

Газовые поры — результат газовыделения из металла или связующего пасты при недостаточной дегазации. Предупреждается ступенчатым нагревом с промежуточными выдержками и использованием малозольных связующих.

Усадочные трещины — возникают в галтельных участках при избыточном скоплении припоя. Наблюдаются при неравномерных зазорах и чрезмерной длительности выдержки. Предупреждаются оптимизацией конструкции и дозировки.

Контроль качества паяных соединений

Паяные узлы теплообменников контролируют следующими методами: визуальный осмотр (выявление непропаев, наплывов, эрозии), испытание на герметичность (опрессовка воздухом или гелиевая течеискание), разрушающий контроль выборочных образцов (определение прочности на срез, металлографическое исследование структуры шва).

Для серийного производства устанавливают контрольные партии и периодичность разрушающего контроля. Результаты металлографии позволяют корректировать режим пайки: оценивать полноту заполнения зазоров, глубину эрозии, размер и распределение пор.

Выбор припоя для конкретной задачи

При выборе припоя для пайки алюминия в порошковой или гранулированной форме для вакуумной пайки теплообменников учитывают: температурные возможности печи, материал паяемых деталей (марка алюминиевого сплава), конструкцию соединения (величина зазора), требования к коррозионной стойкости шва, серийность производства.

Для типичной задачи — вакуумная пайка расширительных бачков к пластине с охлаждающими трубками с заполнением зазора порошковым припоем — оптимальным решением является припой на основе эвтектического силумина Al–Si (10–13 % Si) с добавкой магния (0,1–1,0 %), поставляемый в виде порошка или пасты. Если температура печи ограничена 600 °C и необходим дополнительный запас, рассматривается припой 34А (Al–28Cu–6Si), но с обязательной оценкой коррозионных условий эксплуатации.
