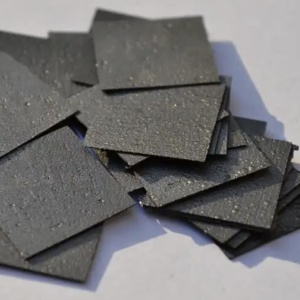

УПВ-1Т графит

Графит УПВ-1Т: классификация и структура материала

Графит УПВ-1Т (аббревиатура: Углерод Пиролитический Высокоориентированный, Термообработанный) — это анизотропный кристаллоориентированный пиролитический графит, синтезируемый методом химического газофазного осаждения (CVD). Поставляется в изделиях по ТУ 48-20-69-88.

По кристаллическому строению УПВ-1Т относится к классу высокоориентированных пирографитов с ярко выраженной анизотропией свойств. Его структура слоистая: гексагональные слои атомов углерода ориентированы параллельно плоскости осаждения с высокой степенью упорядоченности. В отличие от обычного искусственного или природного графита, кристаллические плоскости в УПВ-1Т практически идеально выровнены вдоль одного направления, что принципиально отличает этот материал от скрытокристаллических и поликристаллических марок графита.

Содержание углерода в материале составляет не менее 99% масс. (по требованиям ТУ 48-20-69-88). По ряду свойств УПВ-1Т близок к пиролитическому графиту класса ВОПГ (высокоориентированный пирографит), однако отличается формой поставки — производится исключительно в виде готовых фасонных изделий.

Аналоги и соответствия

Прямых международных стандартных аналогов, идентичных марке УПВ-1Т по составу ТУ, не установлено. По классу материала и принципу производства УПВ-1Т соответствует категории анизотропных CVD-пирографитов, известных в международной литературе под наименованием PG (Pyrolytic Graphite) в анизотропном исполнении. ВОПГ (HOPG) — отдельный класс, выпускаемый в плоских пластинах для аналитических целей и отличающийся от УПВ-1Т формой поставки.

Физические свойства графита УПВ-1Т

УПВ-1Т обладает уникальным сочетанием физических характеристик, определяемых высокоупорядоченной кристаллической структурой. Все механические, тепловые и электрические свойства этого материала анизотропны: значения вдоль базисных плоскостей (направление ab) и перпендикулярно им (направление c) существенно различаются.

Основные физические характеристики

Параметр	Значение	Примечание
Плотность	2,00–2,22 г/см³	Близко к теоретической плотности монокристалла графита (2,265 г/см³)
Температура возгонки (углерода)	≈3642°С при атм. давлении	Углерод не плавится при атм. давлении — возгоняется
Рабочая температура в инертной среде или вакууме	до 2573 К (≈2300°С)	Для изделий-контейнеров, нагревателей, экранов
Рабочая температура газового потока (через вкладыши)	до 4000 К (≈3727°С)	Для вкладышей формирования газовых потоков в ракетных системах
Рабочая температура в окислительной среде	до 773 К (≈500°С)	Ограничена началом интенсивного окисления
Твёрдость (по шкале Мооса)	1–2	Вдоль базисных плоскостей; перпендикулярно — выше
Цвет	Стально-серый, чёрный	С металлическим блеском на базисных плоскостях

Механические свойства в зависимости от температуры

Характерная особенность пиролитического анизотропного графита УПВ-1Т — рост механической прочности с повышением температуры вплоть до ~2500°С. Это объясняется уплотнением кристаллитов при нагреве. При этом все механические характеристики существенно зависят от направления нагружения относительно плоскости осаждения.

Параметр	При комнатной температуре	При 2000°С	При 2800°С
Прочность на сжатие, кг/см²	850	1970	—
Прочность на растяжение, кг/см²	220	—	3640

Примечание для технологов: данные по прочности на растяжение соответствуют направлению, перпендикулярному базисным плоскостям (ось c). В направлении вдоль базисных плоскостей (ось ab) прочность существенно выше — это принципиально важно при проектировании изделий из УПВ-1Т. Ориентацию структуры необходимо учитывать при конструировании нагруженных деталей.

Химические свойства пиролитического графита УПВ-1Т

УПВ-1Т химически инертен к большинству агрессивных сред при умеренных температурах. Высокая плотность материала и практическое отсутствие открытых пор (материал газонепроницаем) — ключевые факторы химической стойкости.

Стойкость к агрессивным средам

Среда	Стойкость	Условия
Разбавленные кислоты (HCl, H₂SO₄, HF)	Стоек	Без доступа кислорода
Концентрированные окисляющие кислоты (HNO₃, H₂SO₄ конц.)	Ограниченно стоек	При нагреве возможно окисление поверхности
Щёлочи	Стоек	При умеренных температурах
Расплавы металлов	Зависит от металла	Применяется как контейнер для химически активных расплавов
Кислород (воздух)	Начало окисления при >500°С	Рабочая температура на воздухе ограничена 773 К (≈500°С)
Галогены при высоких температурах	Реагирует	Необходимо уточнять условия применения

Анизотропия свойств: что это значит для производственника

Анизотропия — главная особенность УПВ-1Т, которую обязательно учитывают при проектировании изделий и выборе марки. Ошибочный учёт направления слоёв может привести к преждевременному разрушению детали или потере функциональных характеристик.

Слои атомов углерода (базисные плоскости, ось ab) в УПВ-1Т расположены параллельно поверхности осаждения. Это порождает принципиально разные свойства в двух направлениях:

Свойство	Вдоль базисных плоскостей (ось ab)	Перпендикулярно базисным плоскостям (ось c)
Теплопроводность	Высокая (сравнима с медью)	Низкая (сравнима с керамикой)
Электропроводность	Высокая (металлический характер)	На несколько порядков ниже
Прочность на растяжение	Значительно выше	Ниже (220 кг/см² при 20°С)
Расслаиваемость	—	Расслоение вдоль плоскостей возможно при механических нагрузках

Практический вывод: при конструировании деталей из УПВ-1Т необходимо согласовывать ориентацию осаждения с направлением рабочих нагрузок. Для газовых сопел, вкладышей и экранов ориентация выбирается так, чтобы базисные плоскости были перпендикулярны газовому потоку — это обеспечивает газонепроницаемость и высокую эрозионную стойкость поверхности.

Тепловые и электрические свойства графита УПВ-1Т

Теплопроводность

Теплопроводность УПВ-1Т вдоль базисных плоскостей (ab-направление) сопоставима с медью при комнатной температуре и снижается при нагреве. В перпендикулярном направлении (c-ось) теплопроводность в сотни раз ниже — материал работает как тепловой изолятор. Это делает УПВ-1Т уникальным функциональным материалом: в зависимости от ориентации слоёв изделие либо эффективно отводит тепло, либо задерживает его.

Научные исследования теплопроводности марки УПВ-1 в диапазоне 1900–2950 К (проводились в ОАО «ВНИИ физико-технических и радиотехнических измерений») подтверждают сохранение рабочих характеристик материала при сверхвысоких температурах.

Электропроводность

Вдоль базисных плоскостей УПВ-1Т проявляет металлический характер проводимости за счёт делокализованных (коллективизированных) π-электронов. Удельное электрическое сопротивление в этом направлении составляет порядка (1–5)×10⁻⁴ Ом·см, что сопоставимо с рядом металлических проводников. В перпендикулярном направлении сопротивление на несколько порядков выше.

Диамагнетизм

Высокоориентированный пиролитический графит — один из наиболее сильных природных диамагнетиков, работоспособных при комнатной температуре. Это свойство используется в устройствах магнитной левитации, в том числе в приборах ориентации спутников. Для УПВ-1Т в конфигурации фасонных изделий данная характеристика актуальна при применении в высокоточных приборах.

Производство пиролитического анизотропного графита УПВ-1Т

УПВ-1Т производится методом химического газофазного осаждения (Chemical Vapor Deposition, CVD). Технология принципиально отличается от прессования и графитации, применяемых при производстве обычного искусственного графита.

Этапы технологического процесса

На первом этапе в реакционную камеру с нагретой подложкой подают углеводородный газ (метан, пропилен или их смеси). При температуре подложки в диапазоне 1000–2500°С происходит термический крекинг углеводорода: молекулы разлагаются, и атомы углерода осаждаются непосредственно на поверхности заготовки, формируя слой за слоем ориентированную структуру.

Подложки-заготовки устанавливают в форме конечного изделия — труб, вкладышей, пластин, тел вращения — и наращивают слои осаждением до нужной толщины. После CVD-осаждения изделие при необходимости проходит высокотемпературную термообработку при 2500–3000°С для дополнительного упорядочивания кристаллической структуры (графитизации), что повышает степень ориентации и чистоту материала.

Изотропное прессование и легирование химическими элементами при производстве УПВ-1Т не применяются.

Почему CVD-графит дороже прессованного

Производство УПВ-1Т энергоёмко и длительно. Скорость наращивания осадка невысока: формирование изделий нужной толщины занимает значительное время. Это определяет высокую стоимость готовых изделий по сравнению с прессованными марками графита, однако обеспечивает характеристики, недостижимые методами прессования. По прочности на растяжение пиролитический анизотропный графит превосходит прессованный в 5–8 раз.

Области применения графита УПВ-1Т на производстве

Уникальное сочетание свойств определяет применение УПВ-1Т в отраслях, где обычные конструкционные материалы — стали, жаропрочные сплавы, керамика — не справляются с эксплуатационными требованиями.

Ракетостроение и оборонная промышленность

Основная область применения по ТУ — изготовление вкладышей и втулок, формирующих газовый поток с температурой до 4000 К (≈3727°С). Речь идёт о критических вставках в сопловых блоках твердотопливных и жидкостных ракетных двигателей. Тонкие пластины УПВ-1Т толщиной от 0,03 мм газонепроницаемы — именно это делает материал пригодным для формирования высокотемпературных газовых потоков в двигательных установках.

Также из УПВ-1Т изготавливают сопла плазменных горелок и детали установок плазменного напыления, работающих при экстремальных температурах.

Теплозащитные экраны и изоляция

Используется в качестве нагревателей графитовых и теплозащитных экранов в высокотемпературных вакуумных и защитных установках. В перпендикулярном ориентации слоёв направлении УПВ-1Т работает как эффективный тепловой барьер, изолируя чувствительные зоны от воздействия высокоинтенсивного теплового потока.

Химическая промышленность

Контейнеры, тигли, реакционные камеры для химически активных расплавов и растворов при температурах до 2573 К в защитной атмосфере или вакууме. Газонепроницаемость и высокая химическая инертность УПВ-1Т исключают загрязнение продуктов реакции материалом стенок контейнера — критически важный фактор при получении высокочистых веществ.

Металлургия

Изделия из УПВ-1Т применяются при плавке и обработке высокоактивных металлов, где обычные тигельные материалы (шамот, корунд, плотный графит) недостаточно инертны или не выдерживают термоциклирование без потери герметичности. Газонепроницаемая структура предотвращает диффузию примесей через стенки изделия.

Полупроводниковая промышленность и электроника

Подложки и вспомогательные детали для CVD-реакторов эпитаксиального роста кристаллов, нагреватели диффузионных и окислительных печей, компоненты аналитических приборов (рентгеновские монохроматоры, использующие совершенство кристаллической структуры ВОПГ-класса материалов). Высокая химическая чистота и кристаллическая упорядоченность УПВ-1Т исключают загрязнение полупроводниковых материалов.

Аэрокосмическая промышленность

Тепловые экраны возвращаемых аппаратов, носовые обтекатели, детали теплозащитных систем. При высоких температурах (выше 2400°С) УПВ-1Т по прочности начинает превосходить стали и жаропрочные сплавы никеля — это явление, нетипичное для большинства конструкционных материалов, имеет решающее значение при выборе материала для тепловых нагрузок при входе в атмосферу.

Формы поставки и технические детали заказа

Согласно ТУ 48-20-69-88, графит УПВ-1Т поставляется исключительно в виде готовых фасонных изделий. Полуфабрикатов в виде листов, прутков или блоков, как у прессованных марок графита, для данной марки не предусмотрено — конструкция изделия задаётся на этапе производства осаждением.

Стандартные формы изделий

Тип изделия	Основные применения
Трубы, цилиндры, втулки	Вкладыши для формирования газового потока, реакционные камеры
Пластины, плоские тела	Теплозащитные экраны, подложки, разделительные элементы
Шайбы, кольца	Уплотнительные и конструкционные элементы высокотемпературных узлов
Тела вращения (конусы, сопла)	Ракетные и плазменные сопловые вкладыши
Изделия по техническому заданию заказчика	Специальные конструктивные элементы по чертежам

Заказ изделий возможен по техническому заданию. Поскольку геометрия определяется в процессе CVD-осаждения, технические параметры (диаметр, длина, толщина стенки, ориентация осаждения) необходимо оговаривать заранее.

Сравнение УПВ-1Т с другими марками графита

УПВ-1Т и прессованный изотропный графит

Прессованный изотропный графит (марки МПГ, ГМЗ, изостатический) производится совершенно иначе — прессованием углеродного сырья с последующей высокотемпературной графитацией. Ключевые различия:

Параметр	УПВ-1Т (CVD-пирографит)	Прессованный искусственный графит
Плотность, г/см³	2,0–2,22	1,6–1,9
Пористость	Практически нулевая (газонепроницаем)	5–25% открытых пор
Анизотропия свойств	Ярко выражена	Минимальная (изотропный)
Прочность на растяжение (об. ср.), кг/см²	Превосходит прессованный в 5–8 раз	До 250 кг/см²
Форма поставки	Готовые фасонные изделия	Блоки, прутки, пластины, изделия
Применение в окислительной среде	До 773 К	До 773 К (аналогично)

УПВ-1Т и ВОПГ/HOPG

ВОПГ (высокоориентированный пирографит, HOPG — Highly Oriented Pyrolytic Graphite) принадлежит тому же классу CVD-пирографитов с высокой степенью кристаллической ориентации. Ключевые отличия от УПВ-1Т: ВОПГ поставляется в виде плоских пластин с углом разориентации базисных плоскостей менее 1° и применяется преимущественно в аналитических целях (STM, AFM калибровка) и научных исследованиях. УПВ-1Т — промышленная марка для изделий сложной формы по ТУ 48-20-69-88.

Нормативная документация на графит УПВ-1Т

Документ	Назначение
ТУ 48-20-69-88	Основной нормативный документ на поставку изделий из графита УПВ-1Т
ГОСТ 17022-81	Графит. Типы, марки и общие технические требования (классификационный документ)

Рекомендации по выбору и применению на производстве

Когда выбирают УПВ-1Т

Марка обоснована к применению в следующих ситуациях: требуется газонепроницаемость при рабочих температурах выше 1500°С; необходима высокая прочность при температурах выше 2000°С, превосходящая прессованные графиты; требуется точная ориентация теплового потока (анизотропная теплопроводность); химически активная рабочая среда (расплавы, агрессивные газы) исключает применение металлических и керамических материалов.

Ограничения применения

УПВ-1Т не рекомендуется применять в окислительных средах при температурах выше 773 К (≈500°С) без защитного покрытия. При механическом нагружении необходимо учитывать анизотропию: нагрузки вдоль оси c (перпендикулярно слоям) могут вызвать расслоение. Стоимость изделий существенно выше, чем у прессованных марок — применение следует обосновывать технической необходимостью.

Технологические нюансы для снабженцев

При оформлении заказа необходимо указывать: геометрические размеры и допуски изделия, ориентацию осаждения относительно рабочей поверхности, условия эксплуатации (температура, среда, нагрузки), требования к сопроводительной документации (паспорт качества со спектральным анализом примесей). Изделия по нестандартным чертежам производятся под заказ — сроки необходимо согласовывать с поставщиком заблаговременно.
