Графит R4510

Графит R4510 — мелкозернистый изостатически прессованный (ИСО-прессованный) графит с однородной изотропной структурой. Материал предназначен для изготовления деталей, которые работают в непосредственном контакте с расплавленными металлами, в условиях высоких температур и механических нагрузок: кристаллизаторов для непрерывного литья, форм, матриц и компонентов вакуумной металлургии.

Изостатическое прессование и его влияние на свойства материала

Стандартный искусственный графит (экструзионный, штамповочный) формируется под давлением в одном направлении, что создаёт анизотропию: свойства вдоль оси прессования и поперёк неё различаются. В изостатическом прессовании давление передаётся через жидкую среду равномерно со всех сторон. Результат — близкоизотропная структура: механические, тепловые и электрические характеристики практически не зависят от ориентации детали относительно исходного блока. Это критично при изготовлении осесимметричных деталей (втулки, фильеры, гильзы кристаллизаторов) и компонентов с разнонаправленными нагрузками.

Дополнительное следствие метода — минимальный размер зерна (10 мкм для данного класса) и повышенная однородность по всему объёму блока. Структурная однородность напрямую определяет воспроизводимость свойств при механической обработке и стабильность размеров готовой детали в эксплуатации.

Форма поставки

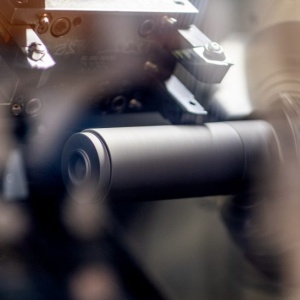

Поставляется в виде прямоугольных и круглых блоков различного типоразмера. Детали изготавливаются механической обработкой из блоков: резка, фрезерование, токарная обработка, сверление. Графит R4510 хорошо поддаётся точной механической обработке и позволяет получать изделия с жёсткими допусками и высоким качеством поверхности.

Технические характеристики графита R4510

Параметр	Значение
Средний размер зерна	10 мкм
Кажущаяся плотность	1,83 г/см³
Открытая пористость	10 об.%
Коэффициент газовой проницаемости (20 °C)	0,06 см²/с
Твёрдость по Роквеллу HR₅/₁₀₀	85
Удельное электросопротивление	12 мкОм·м
Предел прочности при изгибе	60 МПа
Предел прочности при сжатии	130 МПа
Динамический модуль упругости	11,5 × 10³ МПа
КТР (20–200 °C)	4,2 × 10⁻⁶ К⁻¹
Теплопроводность (20 °C)	110 Вт/(м·К)

Значения приведены как типичные для блоков данного класса. Конкретные значения по блоку могут варьироваться в зависимости от типоразмера и формата заготовки.

Ключевые свойства: что они значат на практике

Теплопроводность и термическая стабильность

Теплопроводность 110 Вт/(м·К) при 20 °C — один из высоких показателей среди конструкционных графитов мелкозернистого класса. При непрерывном литье металлов (медь, алюминий, серебро, золото) именно теплоотвод через стенку кристаллизатора определяет скорость затвердевания и, следовательно, производительность установки. Высокая теплопроводность позволяет снизить термический перепад по стенке и обеспечить равномерное охлаждение слитка по периметру.

Коэффициент линейного расширения 4,2 × 10⁻⁶ К⁻¹ (20–200 °C) относительно невысок. Это снижает термические напряжения при цикличном нагреве и охлаждении. Изостатически прессованный графит, в отличие от многих других конструкционных материалов, не снижает прочность при нагреве вплоть до ~2700 К: прочность при растяжении, сжатии и изгибе с ростом температуры увеличивается, и только при превышении этого порога начинает падать. В инертной или вакуумной среде материал применим при температурах свыше 2000 °C без потери структурной целостности.

При наличии кислорода заметное окисление начинается около 500 °C; применение в окислительных средах выше этой температуры требует защитной атмосферы или специального покрытия.

Механическая прочность и твёрдость

Предел прочности при изгибе 60 МПа и при сжатии 130 МПа — характеристики, которые определяют допустимые нагрузки на кристаллизатор или матрицу в процессе литья. Твёрдость HR₅/₁₀₀ = 85 обеспечивает достаточное сопротивление истиранию при скользящем контакте слитка со стенкой кристаллизатора. Динамический модуль упругости 11,5 × 10³ МПа характеризует жёсткость материала при циклическом нагружении — параметр важен при оценке виброустойчивости детали.

По сравнению с крупнозернистыми марками изостатического графита, мелкозернистая структура (10 мкм) обеспечивает более высокую прочность и меньшую шероховатость обработанной поверхности — что напрямую сказывается на чистоте поверхности отливаемого слитка.

Пористость и газовая проницаемость

Открытая пористость 10 об.% и коэффициент газовой проницаемости 0,06 см²/с (метод измерения — по расходу газа, нормированный на вязкость; принятая отраслевая единица для тонкозернистых графитов) — значения, характерные для графитов среднего класса проницаемости внутри группы изостатических марок. Это означает, что металлический расплав в стандартных условиях литья не проникает в поры материала, однако материал не является абсолютно газонепроницаемым. Для применений с повышенными требованиями к герметичности (например, в вакуумной технике) может потребоваться пропитка.

Мелкий средний размер пор, обусловленный зернистостью 10 мкм, исключает налипание металла на стенку кристаллизатора и облегчает извлечение слитка.

Области применения изостатического графита R4510

Кристаллизаторы для непрерывного литья

Основная область применения — кристаллизаторы и фильеры установок непрерывного и полунепрерывного литья меди, алюминия, серебра и других цветных металлов. Графит работает в прямом контакте с расплавом: высокая теплопроводность обеспечивает эффективный теплоотвод, низкая смачиваемость расплавом и мелкие поры — чистую поверхность слитка и стабильный технологический процесс. Изотропия свойств позволяет обрабатывать детали любой геометрии без учёта ориентации заготовки.

Вакуумная и инертная металлургия

Формообразующие вставки, втулки, лодочки и тигли для вакуумных печей, установок выращивания монокристаллов, зонной очистки металлов и сплавов. Изотропная структура и стабильность при высоких температурах в инертной атмосфере делают материал пригодным для ответственных узлов, где геометрические изменения при нагреве недопустимы.

Компоненты высокотемпературных печей

Нагревательные элементы, экраны, подставки и оснастка камерных и шахтных вакуумных и инертно-атмосферных печей с рабочими температурами до 2000 °C и выше. Механическая прочность, достаточная жёсткость и хорошая обрабатываемость позволяют изготавливать детали сложной формы с жёсткими допусками.

Электроэрозионная обработка (EDM)

Мелкозернистый изостатический графит с размером зерна 10 мкм применяется как материал электродов для электроэрозионных станков при обработке сталей, твёрдых сплавов и других токопроводящих материалов. Мелкое зерно обеспечивает низкую шероховатость обработанной поверхности (высокий класс чистоты), а изотропная структура — стабильный и предсказуемый износ электрода.

Смежные позиции: изостатический графит DE-24 (более крупнозернистый класс, иное соотношение прочности и обрабатываемости) и изостатический графит GS-1800.
