Изостатический графит — что это за материал

Изостатический графит — это конструкционный углеродный материал, формуемый методом холодного изостатического прессования (CIP). В отличие от одноосного прессования в матрице или экструзии, при изостатическом прессовании давление в диапазоне 100–200 МПа передаётся через жидкость (масло или воду) равномерно со всех сторон. В результате зёрна наполнителя ориентируются хаотично, и заготовка приобретает практически одинаковые свойства во всех направлениях — то есть является изотропной. Именно поэтому в международной практике изостатический графит часто обозначают термином «isotropic graphite».

Изотропность — главное технологическое преимущество этого класса графита. У экструдированного или прессованного в матрице материала свойства вдоль оси формовки и перпендикулярно ей могут отличаться на 20–30 %. У изостатического графита разброс свойств по направлениям не превышает 5 %, что позволяет проектировать детали без учёта ориентации заготовки. Это критически важно для электроэрозионных электродов сложной пространственной формы, элементов вакуумных печей, тиглей и оснастки полупроводникового производства.

Технология производства

Подготовка сырья и помол

Исходным сырьём служит прокалённый нефтяной кокс высокой чистоты и каменноугольный пек в качестве связующего. Кокс прокаливают при 1200–1300 °C для удаления летучих веществ, затем размалывают в струйных (воздушных) мельницах до тонкодисперсного состояния. Для изостатического графита характерен размер частиц наполнителя менее 75 мкм; для сверхтонкозернистых марок — менее 20 мкм. Именно тонкий помол определяет конечный размер зерна готового материала и, как следствие, его прочностные характеристики.

Порошок кокса смешивают с пеком при контролируемой температуре, получая однородную пресс-массу. Качество смешения и равномерность распределения связующего влияют на однородность заготовки не менее, чем сам метод формовки.

Изостатическое прессование

Подготовленную массу помещают в эластичную резиновую оболочку (мешок), которую герметизируют и загружают в камеру высокого давления, заполненную жидкостью. Давление прессования составляет 100–200 МПа и действует одновременно со всех сторон, обеспечивая равномерное уплотнение без внутренних напряжений и предпочтительной ориентации частиц. На выходе получают заготовку (блок или цилиндр) с однородной структурой по всему объёму.

Обжиг, пропитка, графитация

Отформованную заготовку обжигают при 800–1000 °C для карбонизации пекового связующего. Для повышения плотности и прочности проводят одну или несколько стадий пропитки каменноугольным пеком с промежуточным обжигом. Финальный этап — графитация при 2500–3000 °C, в ходе которой аморфный углерод приобретает кристаллическую структуру графита, улучшаются электро- и теплопроводность, снижается содержание примесей.

Для применений с повышенными требованиями к чистоте (полупроводниковая промышленность, атомная энергетика) проводят дополнительную высокотемпературную газовую очистку, снижающую содержание золы до единиц ppm.

Физико-механические свойства

Свойства изостатического графита определяются размером зерна, плотностью, температурой графитации и количеством циклов пропитки. В таблице приведены типичные диапазоны для промышленных марок.

Параметр	Единица измерения	Типичные значения
Кажущаяся плотность	г/см³	1,75–1,90
Открытая пористость	%	10–18
Размер зерна	мкм	5–15
Предел прочности при сжатии	МПа	65–160
Предел прочности при изгибе	МПа	35–70
Модуль Юнга	ГПа	9–13
Удельное электросопротивление	мкОм·м	9–15
Теплопроводность (при 20 °C)	Вт/(м·К)	80–140
Коэффициент теплового расширения (20–600 °C)	×10⁻⁶/К	4,5–6,0
Твёрдость по Шору D	ед.	42–72
Содержание золы (стандартное / после очистки)	ppm	≤ 500 / ≤ 20

Широкий разброс значений обусловлен различиями между марками: базовые марки общего назначения (плотность ~1,75 г/см³, зерно ~13 мкм) существенно отличаются по прочности от высокоплотных тонкозернистых марок (плотность 1,90 г/см³, зерно 5–8 мкм). Конкретные значения указываются в паспорте партии.

Влияние размера зерна и плотности на свойства

В пределах одного метода производства уменьшение размера зерна и увеличение плотности последовательно улучшают практически все механические и термические характеристики материала. Общие закономерности:

При уменьшении зерна и росте плотности	Что происходит
Прочность на сжатие и изгиб	Растёт
Модуль упругости	Растёт
Твёрдость	Растёт
Пористость	Снижается
Чистота обработки поверхности	Улучшается
Износ EDM-электрода	Снижается

При этом тонкозернистые высокоплотные марки значительно дороже базовых и поставляются в меньших габаритах блоков. Выбор марки определяется конкретными требованиями технологического процесса.

Поведение при высоких температурах

Как и любой конструкционный графит, изостатический материал работает в вакууме или инертной среде (аргон, азот, гелий) при температурах до 2000 °C при длительной эксплуатации, кратковременно — до 2500 °C и выше. Графит сублимирует при ~3600 °C.

На воздухе заметное окисление графита начинается при 400–500 °C. Работа изостатического графита в окислительной атмосфере без защитных покрытий или инертной среды при температурах выше 400 °C недопустима.

Уникальная особенность графита — рост механической прочности при нагреве. Предел прочности при сжатии и изгибе увеличивается с температурой, достигая максимума в диапазоне 2400–2500 °C, где значения примерно вдвое выше, чем при комнатной температуре. Это выгодно отличает графит от металлов и керамик.

Отличия от прессованного и экструдированного графита

Параметр	Изостатический	Прессованный (в матрице)	Экструдированный
Метод формовки	Равномерное давление жидкости со всех сторон	Одноосное давление пуансоном в матрице	Продавливание массы через фильеру
Изотропность	Высокая (разброс < 5 %)	Умеренная анизотропия (10–30 %)	Выраженная анизотропия
Типичный размер зерна	5–15 мкм	30–150 мкм	500–3000 мкм
Однородность по объёму	Высокая (отклонение плотности < 0,02 г/см³)	Средняя (отклонение ~0,1 г/см³)	Зависит от размера заготовки
Стоимость	Наиболее высокая	Средняя	Наиболее низкая

Подробнее о прессованном графите — на странице «Прессованный графит».

Области применения

Электроэрозионная обработка (EDM)

Изостатический графит — материал выбора для электродов-инструментов электроэрозионных станков. Тонкозернистая изотропная структура обеспечивает равномерный износ электрода независимо от направления обработки, высокую чистоту поверхности прожигаемой полости и возможность формирования тонкого рельефа. По сравнению с прессованным графитом износ электрода снижается, а качество поверхности повышается.

Непрерывное литьё и металлургия

Из изостатического графита изготавливают кристаллизаторы для непрерывного и полунепрерывного литья цветных металлов и сплавов (медь, латунь, бронза, алюминий). Низкий КТР, термостойкость и несмачиваемость расплавами обеспечивают стабильную геометрию и высокое качество поверхности отливок. Также из этого материала делают тигли, литейную оснастку, желоба и фильеры.

Полупроводниковая и фотовольтаическая промышленность

Высокочистый изостатический графит (содержание золы менее 5–20 ppm после газовой очистки) применяется в производстве кремниевых пластин и солнечных элементов. Из него изготавливают нагреватели, экраны, подложки (сасцепторы), тигли и оснастку для печей выращивания монокристаллов кремния (метод Чохральского, зонная плавка). Изотропность свойств и высокая теплопроводность обеспечивают равномерное температурное поле в рабочей зоне печи.

Вакуумная и высокотемпературная техника

В вакуумных печах для спекания твёрдых сплавов, горячего прессования и термической обработки изостатический графит используется для изготовления нагревателей, экранов, подставок, оснастки. Стабильность размеров при термоциклировании (сотни циклов нагрева-охлаждения) снижает частоту замены оснастки и повышает повторяемость процесса.

Стекольная промышленность

Графитовые формы и оснастка из изостатического графита применяются в производстве оптического стекла и стеклянных изделий методом прессования. Несмачиваемость расплавленным стеклом и стабильность формы при высоких температурах обеспечивают чистую поверхность изделий.

Антифрикционное применение

Благодаря слоистой кристаллической структуре графит является самосмазывающимся материалом. Изостатический графит, пропитанный смолой или металлом, применяется для подшипников скольжения, торцевых уплотнений, лопаток вакуумных насосов и скользящих прокладок, работающих без смазки или при ограниченной смазке. Подробнее — на странице «Графит конструкционный».

Формы поставки

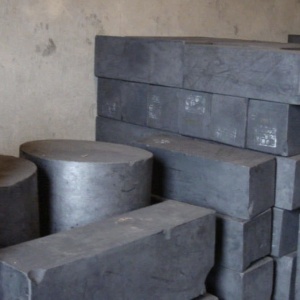

Изостатический графит поставляется в виде прямоугольных блоков и цилиндров различных размеров. Типичные габариты блоков — от 420×140×140 мм до 2350×650×320 мм и более. Цилиндрические заготовки выпускаются диаметром от 560 до 1350 мм при длине (высоте) от 350 до 1080 мм. Конкретные размеры зависят от возможностей прессового оборудования.

Из заготовок методами механической обработки (точение, фрезерование, шлифование, сверление) изготавливают тигли, кристаллизаторы, электроды, нагреватели, экраны, пресс-формы, втулки и другие детали по чертежам заказчика. Тонкозернистая структура позволяет получать изделия с жёсткими допусками (±0,02–0,05 мм) и высокой чистотой поверхности.

Механическая обработка

Изостатический графит обрабатывается стандартным металлорежущим инструментом. Рекомендуется использовать твердосплавный или алмазный инструмент — он обеспечивает длительный ресурс и высокое качество реза. Быстрорежущая сталь (HSS) изнашивается значительно быстрее из-за абразивного действия углеродных частиц.

Благодаря изотропности обработка возможна в любом направлении без изменения режимов. Мелкозернистая структура (зерно 5–15 мкм) позволяет изготавливать тонкостенные детали (толщина стенки до 0,5–0,8 мм), нарезать мелкие резьбы и формировать сложные профили.

При обработке образуется мелкодисперсная углеродная пыль. Рабочее место должно быть оборудовано вытяжной вентиляцией, оператору необходимы средства защиты органов дыхания. Углеродная пыль способна повреждать электрические контакты и подшипники станков.

Очистка и контроль качества

Стандартный изостатический графит содержит ~500 ppm зольных примесей (железо, алюминий, кремний, кальций и др.). Для полупроводниковой промышленности и ядерной энергетики проводят высокотемпературную газовую очистку в среде хлорсодержащих газов, снижающую зольность до 5–20 ppm и менее.

Контроль качества графитовых заготовок выполняется по стандартизированным методикам: плотность — ASTM C559, прочность на изгиб — ASTM C651, прочность на сжатие — ASTM C695, удельное электросопротивление — ASTM C611, КТР — ASTM E831, содержание золы — ASTM C561.

Хранение и обращение

Графит химически стоек и не требует особых условий хранения. Заготовки хранят в сухом закрытом помещении, защищая от механических повреждений — сколов при ударах. Непропитанный графит с пористостью 10–18 % способен впитывать влагу из воздуха. Перед установкой в высокотемпературную зону рекомендуется предварительная сушка при 100–200 °C для предотвращения растрескивания при быстром нагреве.
