Мелкозернистый прессованный графит

Мелкозернистый прессованный графит — что это за материал

Мелкозернистый прессованный графит — это конструкционный углеродный материал с размером зерна наполнителя менее 0,5 мм (обычно 0,03–0,15 мм), получаемый холодным прессованием пресс-порошков на основе нефтяного кокса и каменноугольного пека. После формовки заготовки проходят обжиг при 800–1200 °C, одну или несколько стадий пропитки пеком или смолами и финальную графитацию при температурах 2400–3000 °C. Именно многократная пропитка с промежуточными обжигами повышает плотность и снижает открытую пористость, формируя материал с предсказуемым комплексом свойств.

От крупно- и среднезернистого графита мелкозернистый отличается более однородной микроструктурой: отсутствие крупных пор и равномерное распределение частиц обеспечивают повышенную механическую прочность, стабильность размеров при нагреве и возможность обработки резанием с высокой чистотой поверхности. В промышленности такие марки используются для кристаллизаторов непрерывного литья, тиглей, пресс-форм горячего прессования, электродов-инструментов электроэрозионных станков и элементов вакуумных печей.

Технология получения мелкозернистого прессованного графита

Подготовка сырья

Основным сырьём служит непрокалённый нефтяной кокс — твёрдый остаток глубокой переработки нефтепродуктов с содержанием золы не более 0,02 %. На первом этапе кокс дробят до кусков 30–40 мм и прокаливают при 1200–1300 °C. Прокаливание устраняет летучие вещества, повышает плотность и электропроводность исходного кокса, обеспечивая его термическую стабильность на последующих стадиях.

Прокалённый кокс размалывают и рассеивают по фракциям. Для мелкозернистого графита применяют мелкодисперсные фракции: типичный размер частиц наполнителя составляет от 30 до 150 мкм. Связующим компонентом выступает каменноугольный пек, который смешивают с порошком кокса при температуре 90–130 °C. Результатом является однородная пресс-масса, пригодная для формовки.

Формовка холодным прессованием

Мелкозернистый графит формуют методом холодного прессования в закрытой матрице (в отличие от экструзии, при которой масса продавливается через мундштук). При прессовании в матрице зёрна наполнителя ориентируются менее выраженно, чем при экструзии, поэтому свойства заготовки ближе к изотропным. Тем не менее прессованный графит, как правило, обладает некоторой анизотропией — свойства вдоль оси прессования и перпендикулярно ей могут отличаться на 10–30 %. Для задач, где требуется строгая изотропность, применяют изостатическое прессование в жидкости.

Обжиг, пропитка и графитация

Сформованные заготовки обжигают в многокамерных газовых печах при 800–1200 °C. Цикл обжига (нагрев и охлаждение) занимает от 3 до 5 недель в зависимости от размера и плотности заготовок. На этом этапе пековое связующее карбонизируется и скрепляет отдельные зёрна в монолитный углеродный каркас.

Для повышения плотности и прочности заготовки пропитывают каменноугольным пеком или фенольными смолами в автоклавах с последующим повторным обжигом. Количество циклов «пропитка — обжиг» определяет конечную плотность и пористость материала: одна пропитка даёт плотность около 1,65–1,70 г/см³, двойная и тройная — от 1,78 до 1,85 г/см³ и выше.

Финальная стадия — графитация: термическая обработка при 2400–3000 °C в печах Ачесона или Кастнера. В ходе графитации аморфный углерод приобретает кристаллическую структуру графита. Чем выше конечная температура графитации, тем выше степень кристалличности, электро- и теплопроводность готового материала и тем ниже содержание примесей, которые улетучиваются при высоких температурах.

Физико-механические свойства

Свойства мелкозернистого прессованного графита зависят от ряда технологических факторов: природы кокса, количества циклов пропитки, конечной температуры графитации, размера зерна и направления прессования. Ниже приведены типичные диапазоны для материалов с размером зерна менее 150 мкм и плотностью 1,65–1,85 г/см³.

Параметр	Единица измерения	Типичные значения
Кажущаяся плотность	г/см³	1,65–1,85
Открытая пористость	%	10–15
Размер зерна	мкм	30–150
Предел прочности при сжатии	МПа	68–91
Предел прочности при изгибе	МПа	34–45
Удельное электросопротивление	мкОм·м	10–19
Теплопроводность (при 20 °C)	Вт/(м·К)	70–120
Коэффициент теплового расширения (20–200 °C)	×10⁻⁶/К	3–6
Модуль Юнга	ГПа	9–13
Содержание золы	ppm	100–1000

Приведённые диапазоны охватывают как базовые марки (одна пропитка, графитация при 2400–2500 °C), так и высокоплотные марки с многократной пропиткой и графитацией при 3000 °C. Конкретные значения указываются в паспорте партии и зависят от марки графита и условий производства.

Механическая прочность

Мелкозернистая структура обеспечивает более высокую механическую прочность по сравнению с крупнозернистым графитом той же плотности. Уменьшение размера зерна ведёт к более равномерному распределению нагрузки и снижению концентрации напряжений вокруг пор и дефектов.

Уникальная особенность конструкционного графита — рост механической прочности при нагреве. По данным различных источников, предел прочности при сжатии и изгибе увеличивается с ростом температуры и достигает максимума в интервале 2400–2500 °C, где прочность примерно вдвое выше, чем при комнатной температуре. Выше 2700 °C прочность начинает резко снижаться. Это свойство выгодно отличает графит от металлов и керамик, прочность которых при высоких температурах падает.

Теплопроводность и тепловое расширение

Теплопроводность мелкозернистого прессованного графита при комнатной температуре составляет от 70 до 120 Вт/(м·К) в зависимости от плотности и степени графитации. При температуре графитации 2400–2500 °C теплопроводность находится на уровне 68–78 Вт/(м·К); при графитации при 3000 °C она возрастает до 100–120 Вт/(м·К). С повышением рабочей температуры теплопроводность снижается: при 1500 °C она уменьшается примерно в 2–2,5 раза по сравнению с комнатной.

Коэффициент теплового расширения (КТР) конструкционного графита составляет 3–6 × 10⁻⁶/К в диапазоне 20–200 °C. Низкий КТР в сочетании с высокой теплопроводностью обеспечивает стойкость к тепловым ударам — графит сохраняет целостность при резких перепадах температуры, что критически важно при работе с расплавленными металлами.

Электрические свойства

Удельное электросопротивление мелкозернистого графита находится в пределах 10–19 мкОм·м. Графит обладает отрицательным температурным коэффициентом сопротивления: при нагреве его электропроводность возрастает. Это свойство используется в графитовых нагревателях и электродах, работающих при высоких температурах.

Поведение при высоких температурах

В вакууме или инертной среде (аргон, азот, гелий) мелкозернистый графит сохраняет работоспособность до 2000 °C при длительной эксплуатации. Кратковременно допускается нагрев до 2500 °C и выше. Графит не плавится, а сублимирует при температуре около 3600 °C.

В окислительной атмосфере (на воздухе) заметное окисление графита начинается при 400–500 °C. Это принципиальное ограничение: без защитной среды или антиокислительного покрытия графитовые детали не могут работать на воздухе при высоких температурах. При проектировании узлов с графитовыми элементами необходимо предусматривать вакуум, защитную атмосферу или погружение в расплав.

Поверхность графита не смачивается большинством расплавленных металлов (медью, алюминием, золотом, серебром и др.) и расплавленным стеклом, что делает его оптимальным материалом для тиглей и литейной оснастки. Графит химически инертен к большинству кислот, щелочей и расплавов солей, за исключением сильных окислителей (концентрированная азотная кислота, хромовая смесь, расплавы нитратов и перхлоратов).

Механическая обработка мелкозернистого графита

Мелкозернистый прессованный графит обрабатывается стандартным металлорежущим инструментом: точение, фрезерование, сверление, шлифование, полирование. Благодаря мелкодисперсной структуре удаётся получить высокую чистоту поверхности и выдержать жёсткие допуски. Из графита с зерном 30–50 мкм можно изготавливать детали с толщиной стенки до 0,8 мм и нарезать мелкие резьбы с шагом 0,5–1 мм.

При обработке графита образуется мелкодисперсная углеродная пыль, поэтому необходимо использовать пылеотсос и средства защиты органов дыхания. Рекомендуется применять твердосплавный или алмазный инструмент — быстрорежущая сталь изнашивается значительно быстрее.

Влияние пропитки на эксплуатационные свойства

Для расширения функциональных возможностей мелкозернистый графит может подвергаться дополнительной пропитке различными составами:

Тип пропитки	Основной эффект	Типичные области применения
Каменноугольный пек (многократная)	Повышение плотности и прочности, снижение пористости	Тигли, кристаллизаторы, электроэрозионные электроды
Фенольные или фурановые смолы	Газонепроницаемость, повышенная износостойкость	Уплотнения, подшипники скольжения, теплообменники
Сурьмяная бронза или баббит	Улучшение антифрикционных свойств и несущей способности	Подшипники, втулки, скользящие уплотнения
Пиролитический углерод	Увеличение плотности и стойкости к окислению	Элементы вакуумных печей, детали для полупроводниковой промышленности

Непропитанный графит с пористостью 10–15 % проницаем для газов и жидкостей. Если необходима герметичность, обязательна пропитка смолами, после которой материал становится непроницаемым для жидкостей и газов при рабочих давлениях.

Области применения

Металлургия и литейное производство

Мелкозернистый прессованный графит применяется для изготовления кристаллизаторов непрерывного и полунепрерывного литья цветных металлов и их сплавов (медь, латунь, бронза, алюминий). Несмачиваемость расплавами, термостойкость и низкий коэффициент теплового расширения обеспечивают стабильную работу кристаллизатора и формирование качественной поверхности отливки. Из этого же материала изготавливают тигли для плавки драгоценных и цветных металлов в индукционных и вакуумных печах, литейную оснастку (формы, вставки, желоба), фильеры для прессования горячего металла.

Электроэрозионная обработка (EDM)

Электроды-инструменты из мелкозернистого графита востребованы при электроэрозионном формообразовании пресс-форм, штампов, матриц. Графит обеспечивает высокую производительность съёма металла при низком износе электрода. Мелкое зерно позволяет прожигать полости с тонким рельефом и чистой поверхностью. По сравнению с медными электродами графит легче, не деформируется при нагреве и значительно проще обрабатывается.

Вакуумная и высокотемпературная техника

В вакуумных печах мелкозернистый графит используется для нагревателей, экранов, подложек, оснастки зонной плавки и выращивания кристаллов полупроводников. Высокая чистота (содержание золы менее 100–500 ppm после очистки) исключает загрязнение рабочей среды. Материал стабилен при длительной эксплуатации в вакууме до 2000 °C.

Химическая и стекольная промышленность

Графитовые детали применяются для футеровки аппаратуры, работающей с агрессивными средами, а также в качестве элементов стекловаренных печей. В химической промышленности используются пропитанные смолами разновидности с повышенной газонепроницаемостью.

Антифрикционное применение

Благодаря слоистой кристаллической структуре графит является самосмазывающимся материалом с низким коэффициентом трения (0,1–0,2). Пропитанный смолой или металлом мелкозернистый графит применяется для подшипников скольжения, торцевых уплотнений, направляющих втулок и скользящих прокладок, работающих при ограниченной смазке или без неё. Подробнее о конструкционном графите для антифрикционного и машиностроительного применения — на странице «Графит конструкционный».

Формы поставки

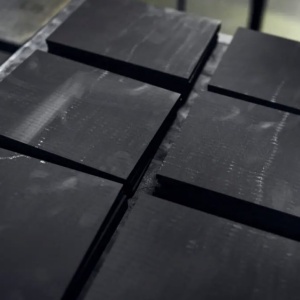

Мелкозернистый прессованный графит выпускается в виде стандартных заготовок: блоки (параллелепипеды), шлифованные плиты, цилиндрические стержни (кругляки). Типичные размеры блоков — от 110×220×220 мм до 400×400×400 мм и более. Шлифованные плиты доступны толщиной от 3 до 50 мм с отклонением по толщине, как правило, не превышающим 5 % в сторону увеличения. Стержни поставляются диаметрами от 30 до 180 мм.

Из заготовок методами механической обработки изготавливают тигли, кристаллизаторы, электроды, нагреватели, экраны, втулки, уплотнения и другие детали по чертежам заказчика. Графит легко режется, что позволяет минимизировать отходы и оперативно выполнять ремонт и замену изношенных элементов оснастки.

Отличия от изостатического графита

Прессованный и изостатический графит изготавливаются из схожего сырья, но отличаются методом формовки. В таблице ниже приведено сравнение по ключевым параметрам.

Параметр	Прессованный графит	Изостатический графит
Метод формовки	Холодное прессование в матрице (одноосное давление)	Изостатическое прессование в жидкости (равномерное давление со всех сторон)
Изотропность свойств	Умеренная анизотропия (10–30 % разница между направлениями)	Практически изотропный материал
Типичная плотность	1,65–1,85 г/см³	1,75–1,90 г/см³
Типичный размер зерна	30–150 мкм	5–40 мкм
Размеры заготовок	Ограничены размерами матрицы пресса	Возможны крупногабаритные блоки
Стоимость	Ниже	Выше

Прессованный мелкозернистый графит является оптимальным выбором, когда не требуется строгая изотропность свойств и достаточна умеренная анизотропия. Для задач, критичных к равномерности свойств во всех направлениях (электроэрозионные электроды сложной пространственной формы, детали для полупроводниковой промышленности), предпочтительнее изостатический графит.

Хранение и обращение

Графит химически стоек и не требует особых условий хранения. Заготовки хранят в сухом закрытом помещении, защищая от механических повреждений (сколов при ударах). Непропитанный графит гигроскопичен — при длительном хранении во влажной среде открытые поры впитывают влагу, что может привести к растрескиванию при быстром нагреве. Перед установкой в высокотемпературную зону рекомендуется предварительная сушка при 100–200 °C.

При обработке и перемещении графитовых деталей необходимо учитывать образование мелкодисперсной углеродной пыли, оседающей на оборудовании и проникающей в электрические контакты и механизмы. Рабочее место должно быть оборудовано системой вытяжной вентиляции.
